Виды блоков питания

На сегодняшний день широкое распространение получили импульсные источники напряжения. Перед традиционными трансформаторными схемами они имеют значительное преимущество в энергоэффективности и в массогабаритных показателях. Считается, что при токах нагрузки более 5 ампер они имеют неоспоримые преференции. Но им присущи и недостатки – например, генерация ВЧ-помех в питающую сеть и в нагрузку. А главное препятствие для домашней сборки – сложность схем и необходимость специальных навыков для изготовления намоточных деталей. Поэтому домашнему мастеру средней квалификации лучше заняться изготовлением блока питания по обычному принципу с сетевым понижающим трансформатором.

Топология блоков питания

Чтобы не ошибиться при выборе блоков питания, рассмотрим их топологию.

Линейные — в качестве регулирующего узла применен линейный стабилизатор.

Преимущества — быстрая реакция на изменение нагрузки, малая емкость по выходу, отсутствуют пульсации по выходу.

Недостатки — большое тепловыделение, небольшая выходная мощность. Так как в них обычно применяется трансформатор 50 Гц, то добавляется вес и цена.

Импульсные — регулируемый импульсный блок питания или инвертор с ШИМ регулировкой.

Преимущества — хорошее соотношение мощность/объем/цена, высокий КПД. Данные блоки питания активно развиваются, встречаются сложные, программируемые источники.

Недостатки — повышенный уровень ВЧ пульсаций, большая емкость выходного конденсатора, возможен бросок тока при подключении нагрузок.

Гибридные — блок, где основная регулировка производится импульсной схемой, но на выходе стоит линейный стабилизатор. Схема настроена так, что на выходе импульсного модуля питания немного (1-3 Вольта) выше, чем на выходе линейного.

Преимущества — КПД уступает импульсным устройствам, уровень пульсаций, скорость реакции почти такие же, как у линейных.

Недостатки — выше сложность устройства, цена, что сдерживает распространение таких блоков питания.

Где используется источник напряжения

Область применения такого БП в домашнем хозяйстве широка:

  • питание низковольтных светильников;
  • зарядка аккумуляторных батарей;
  • питание звуковоспроизводящих устройств.

А также многие другие цели, для которых требуется постоянное напряжение 12 вольт.

Принципы регулировки модулей питания

Самое время пояснить про отличия в принципах регулировки:

Аналоговая — при помощи переменных резисторов, для установки тока надо сначала закоротить клеммы, выставить необходимый максимальный ток, только потом подключить нагрузку.

Цифровая — при помощи кнопок или энкодера, можно установить напряжение и максимальный ток при неактивном выходе блока питания, что гораздо удобнее.

Какое напряжение с блока питания компьютера можно получить

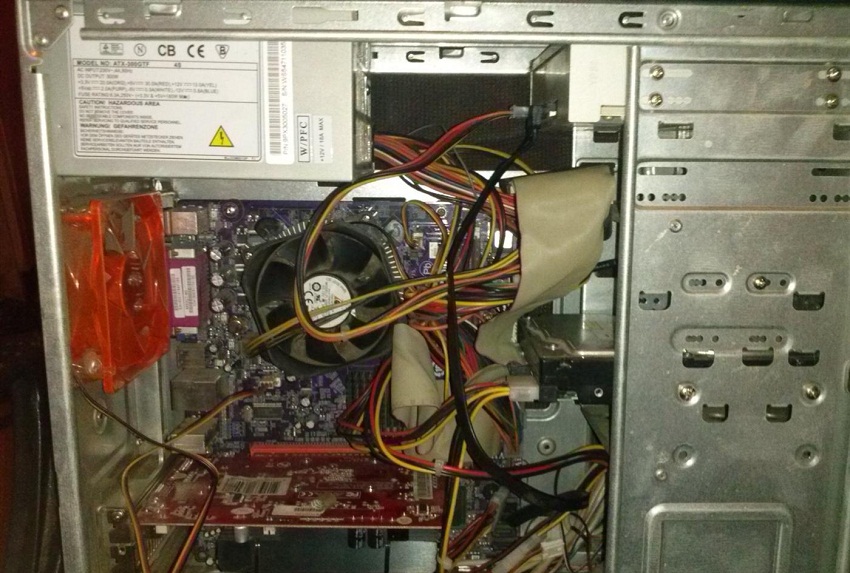

Вы, наверное, сами прекрасно понимаете, что системный блок ПК – это комплекс устройств позволяющих системе работать. Каждое из них требует подключения к электрической сети. Но вот для определенного оборудования оно может быть разным. Допустим, большинство вентиляторов работают от 5 Вольт при силе тока в 0.1 Ампер. Для других устройств требуются другие значения. Именно для обеспечения работы всех комплектующих имеется блок питания компьютера. Он преобразует напряжение и обеспечивает каждое изделие необходимым током. Если мы рассмотрим БП компьютера, то увидим, что в нем имеется огромное количество проводов и портов для подключения. Они имеют свои цвета, и это не просто так. На боковой или задней стенке корпуса блока питания имеется табличка, на которой указана вся необходимая информация.

Разбираемся с маркировкой

Взгляните на картинку. Там указано, что оранжевый провод (orange) имеет исходящее напряжение в +3.3V, желтый (yellow) — +12V, красный (red) — +5V и так далее. Кроме этого, есть пометка о силе тока. Черный провод в большинстве случаев является общим (минусом или «земля»). Исходя из полученной информации, можно понять, что получить нужное напряжение с блока питания, даже работающего, совсем не сложно.

Учитывайте, что блок питания запускается замыканием проводов GND (минус) и PWR SW. Работает до тех пор, пока данные цепи замкнуты! То есть, разъемы будут работать только тогда, когда блок питания подаст напряжение.

Для чего может понадобиться напряжение с блока питания компьютера

Вы спросите, а зачем вообще это нужно? Расскажу на своем опыте. Мне в руки попался монитор, работающий от 12 Вольт, однако кабеля подключения к электросети у меня не было. Имеющиеся блочки от других устройств не подходили по силе тока или по напряжению. Монитор нужно было проверить в течение дня, а отправиться на поиски нужного зарядного, не было ни времени, ни желания. Взяв 12 Вольт с желтого провода на молексе БК питания компьютера, мне удалось включить монитор. Оказалось, что это вполне удобно. Не нужно искать лишнюю розетку, а сам экран запускается вместе с системным блоком. Спустя год у меня все так и работает.
Существует еще целый ряд возможностей, которые дает напряжение с блока питания компьютера.

  • Многие мастера из БП ПК делают блок питания для шуруповерта и других электроинструментов.
  • Существует возможность переделать блок питания ПК под автомобильное зарядное для аккумуляторов.
  • Вы всегда можете зарядить любое устройство, выбрав нужное напряжение. Согласитесь, ведь часто бывает так, что оригинальные блоки выходят из строя в самый неподходящий момент.
  • Можно запитать диодную ленту или любой другой осветительный прибор, требующий небольшое напряжение.

Как взять 12 вольт с блока питания компьютера

Как вы уже поняли, взять напряжение с блока питания компьютера достаточно просто. Вам необходимо лишь подключить устройство к желтому проводу (плюс) и черному (минус). Только будьте внимательны и не перепутайте полярность, иначе ваше устройство, скорее всего, выйдет из строя. Опять же повторюсь, не забывайте о том, что блок питание подаст напряжение на провода только тогда, когда он будет запущен. Если вы работаете с демонтированным БП ПК, который изъят из корпуса, то необходимо запустить устройство путем замыкания проводов GND (минус) и PWR SW.

Лабораторный блок питания

1 апрель 2018 Электроника / Блок питания своими руками 57 172 7 При создании различных электронных устройств, рано или поздно, встаёт вопрос о том, что использовать в качестве источника питания для самодельной электроники. Допустим, собрали вы какую-нибудь светодиодную мигалку, теперь её нужно от чего-то аккуратно запитать. Очень часто для этих целей используют различные зарядные устройства для телефонов, блоки питания компьютеров, всевозможные сетевые адаптеры, которые никак не ограничивают ток, отдаваемый в нагрузку.
А если, допустим, на плате этой самой светодиодной мигалки случайно остались незамеченными две замкнутые дорожки? Подключив её к мощному компьютерному блоку питания собранное устройство легко может сгореть, если на плате имеется какая-либо ошибка монтажа. Именно для того, чтобы не случалось таких неприятных ситуаций, существуют лабораторные блоки питания с защитой по току. Заранее зная, какой примерно ток будет потреблять подключаемое устройство, мы можем предотвратить короткое замыкание, и, как следствие, выгорание транзисторов и нежных микросхем.
В этой статье рассмотрим процесс создания именно такого блока питания, к которому можно подключать нагрузку, не боясь, что что-нибудь сгорит.

Схемы блоков питания

Напряжение лабораторного БП располагается в интервале от 0 до 35 вольт. Для этой цели подходят схемы, по которым можно собрать следующие БП:

  • однополярный;
  • двуполярный;
  • лабораторный импульсный.

Конструкции подобных устройств обычно собраны либо на обычных трансформаторах напряжения (ТН), либо на импульсных трансформаторах (ИТ).

Внимание! Отличие ИТ от ТН в том, что на обмотки ТН подается синусоидальное переменное напряжение, а на обмотки ИТ приходят однополярные импульсы. Схема включения обоих абсолютно идентична.

Простой лабораторный

Однополярный БП с возможностью регулировать выходное напряжение можно собрать по схеме, в которую входят:

  • понижающий трансформатор Tr ( 220/12…30 В);
  • диодный мост Dr для выпрямления пониженного переменного напряжения;
  • электролитический конденсатор С1 (4700 мкФ*50В) для сглаживания пульсации переменной составляющей;
  • потенциометр для регулировки выходного напряжения Р1 5 кОм;
  • сопротивления R1, R2, R3 номиналом 1кОм, 5,1 кОм и 10 кОм, соответственно;
  • два транзистора: Т1 КТ815 и Т2 КТ805, которые желательно установить на теплоотводы;
  • для контроля напряжения на выходе устанавливают цифровой вольтамперметр, с интервалом измерений от 1,5 до 30 В.

К сведению. Диод устанавливают для защиты С2 от переполюсовки при подключении к аккумуляторам для подзарядки. Если такая процедура не предусмотрена, можно заменить его перемычкой. Все диоды должны выдерживать ток не менее 3 А.

Технические характеристики лабораторного блока питания

Входное напряжение: ……………. 24 В- переменного тока;
Входной ток: ……………. 3 А (макс.);
Выходное напряжение: …………. 0-30 В — регулируемое;
Выходной ток: …………. 2 мА -3 А- регулируемый;
Пульсация выходного напряжения: …. 0,01% максимум.

Особенности

— Небольшой размер, легко сделать, простая конструкция.
— Выходное напряжение легко регулируется.
— Ограничение выходного тока с визуальной индикацией.
— Защита от перегрузки и неправильного подключения.

Сборка блока питания

Все собирается по простой зарисованной схеме.
Диодный мост нужно припаять к трансформатору. Я его выгнул для комфортной установки. На выход моста припаял конденсатор. Получилось не выйти за габариты по высоте.
Кренку питания вольтметра прикрутил к трансформатору. В принципе она не греется, и так она стоит на своем месте и никому не мешает.
На плате регулятора выпаял резистор и припаял два проводка под выносной резистор. Так же припаял провода под выходные клеммы.
На корпусе разметив отверстия под все, что будет на передней панели. Вырезал отверстия под вольтметр и одну клемму. Резистор и вторую клемму устанавливаю на стык коробки. При сборке коробки все зафиксируется сжатием обеих половинок.
Клемма и вольтметр установлены.
Так получилось установить вторую клемму и регулировочный резистор. Под ключ резистора сделал вырез.
Вырезаем окно под выключатель. Корпус собираем и закрываем. Осталось только распаять выключатель и регулируемый блок питания готов к применению.

Принцип работы

Начнем с того, что для лабораторного блока питания используется трансформатор с вторичной обмоткой 24В/3А, который подключается через входные зажимы 1 и 2 (качество выходного сигнала пропорционально качеству трансформатора). Напряжение переменного тока с вторичной обмотки трансформатора выпрямляется диодным мостом, сформированным диодами D1-D4. Пульсации выпрямленного напряжения DC на выходе диодного моста сглаживает фильтр, образованный резистором R1 и конденсатором С1. Цепь имеет некоторые особенности, которые делают этот блок питания отличным от других блоков этого класса.

Вместо использования обратной связи для управления выходным напряжением, в нашей цепи используется операционный усилитель, чтобы обеспечивать необходимое напряжение для стабильной работы. Это напряжение падает на выходе U1. Цепь работает благодаря зенеровскому диоду D8 — 5.6 V, который здесь работает при нулевом температурном коэффициенте тока. Напряжение на выходе U1 падает на диоде D8 включая его. Когда это происходит цепь стабилизируется также напряжение диода (5.6) падает на резисторе R5.

Ток который течет через опер. усилитель изменяется незначительно, а значит тот же ток будет течь через резисторы R5, R6, и так как оба резистора имеют одинаковую величину напряжения, то общее напряжение будет суммироваться как при их последовательном соединении. Таким образом напряжение, полученное на выходе опер. усилителя будет равно 11.2 вольт. Цепь с опер. усилителем U2 имеет постоянный коэффициент усиления приблизительно равный 3,согласно формуле A=(R11+R12)/R11 увеличивает напряжения 11.2 вольт приблизительно до 33 вольт. Триммер RV1 и резистор R10 использованы для установки выходных параметров напряжения, чтобы оно не уменьшилось до 0 вольт, независимо от величины других компонентов в цепи.

Другая очень важная характеристика цепи — это возможность получить максимальный выходной ток, который можно получить из p.s.u. Чтобы сделать это возможным напряжение падает на резисторе (R7), который связан последовательно с нагрузкой. IC отвечающий за эту функцию цепи — U3. Инвертированный сигнал на вход U3 равный 0 вольт подается через R21. В то же самое время, не изменяя сигнала того же самого IC можно задать любое значение напряжения посредством P2. Допустим, что для данного выхода напряжение равно несколько вольт, P2 установлен так, чтобы на входе IC был сигнал в 1 вольт. Если нагрузку усилить выходное напряжение будет постоянным и наличие R7 последовательно соединенного с выходом будет иметь незначительный эффект из-за своей низкой величины и из-за своей позиции за пределами цикла обратной связи управляющей цепи. Пока нагрузка и выходное напряжение постоянны цепь стабильно работает. Если нагрузку увеличить, чтобы напряжение на R7 было больше, чем 1 вольт, U3 включен и стабилизируется в исходные параметры. U3 работает не изменяя сигнал к U2 через D9. Таким образом напряжение через R7 постоянно и не увеличивается выше заданной величины (1 вольт в нашем примере) уменьшая выходное напряжение цепи. Это под силу устройству — поддерживать выходной сигнал постоянным и точным, что дает возможность получать на выходе 2 mA.

Конденсатор C8 делает цепь более устойчивой. Q3 необходим для управления LED всякий раз, когда вы используете индикатор ограничителя. Чтобы сделать это возможным для U2 (изменял выходное напряжение вплоть до 0 вольт) необходимо обеспечить отрицательную связь, которая делается посредством цепи C2 и C3. Та же отрицательная связь использована для U3. Отрицательное напряжение подается стабилизируясь посредством R3 и D7.

Для избежания неконтролируемых ситуаций есть своеобразная цепь защиты, построенная вокруг Q1. IC имеет внутреннюю защиту и не может быть поврежден.

Конструкция блока питания.

Прежде всего, давайте рассмотрим основы в построении электронных цепей на печатных платах — основы любого лабораторного блока питания. Плата сделана из тонкого изоляционного материала покрытого тонким проводящим слоем меди, которая формируется таким образом, чтобы элементы цепи можно было соединить проводниками как показано на принципиальной схеме. Необходимо правильно спроектировать печатную плату для избежания неправильной работы устройства. Для защиты платы в дальнейшем от окисления и сохранения ее в отличном состоянии ее необходимо покрыть специальным лаком, который защищает от окисления и облегчает пайку.
Пайка элементов в плату — единственный способ собрать лабораторный блок питания качественно и от того как вы это сделаете, будет зависеть успех вашей работы. Эта не очень сложно, если вы будете следовать нескольким правилам и тогда у вас не будет никаких проблем. Мощность паяльника, который вы используете, не должна превышать 25 Ватт. Жало должно быть тонким и чистым на протяжении всей работы. Для этого есть влажная своеобразная губка и время от времени вы можете очищать горячее жало, чтобы удалить все остатки, которые накапливаются на нем.

Прочитайте про правильный выбор паяльника, а также про основы пайки.

  • НЕ пытайтесь очистить напильником или наждачной бумагой грязное или изношенное жало. Если оно не может быть очищено, замените его. На рынке есть много разнообразных паяльников, и вы также можете купить хороший флюс, чтобы получить хорошее соединение элементов во время пайки.
  • НЕ используйте флюс если вы пользуетесь припоем, который уже содержит его. Большое количество флюса — одна из основных причин сбоя цепи. Если тем не менее вы должны использовать дополнительный флюс как при лужении медных проводов, необходимо очистить рабочую поверхность после окончания работы.

Для того, чтобы припаять элемент правильно, вы должны делать следующее:
— Зачищать выводы элементов наждачной бумагой (желательно с небольшим зерном).
— Сгибать выводы компонентов на правильном расстоянии от выхода из корпуса для удобного расположения на плате.
— Вы можете встретить элементы, выводы которых толще, чем отверстия в плате. В этом случае необходимо немного расширить отверстия, но не делайте их слишком большими – это затруднит пайку.
— Вставить элемент необходимо так, чтобы его выводы немного выступали от поверхности платы.
— Когда припой расплавится, он равномерно растечется по всей области вокруг отверстия (добиться этого можно при правильной температуре паяльника).
— Пайка одного элемента должна быть не более 5 секунд. Удалите излишки припоя и дождитесь пока припой на плате остынет естественно (не дуя на него). Если все сделали правильно, поверхность должна иметь яркий металлический оттенок, края должны быть гладкими. Если припой выглядит тусклыми, с трещинами, или имеет форму капли, то это называется сухой пайкой. Вы должны удалить его и сделать все снова. Но будьте осторожны, чтобы не перегреть дорожки, иначе они будут отставать от платы и легко ломаться.
— Когда вы паяете чувствительный элемент, необходимо держать его металлическим пинцетом или щипцами, которые будут поглощать лишнее тепло, чтобы не сжечь элемент.
— Когда вы завершаете вашу работу, обрежьте избыток от выводов элемента и можете очистить плату спиртом, чтобы удалить все остатки флюса.

Перед началом сборки блока питания необходимо найти все элементы и разделить их по группам. Для начала установите гнёзда для ICs и выводы для внешних связей и припаяйте их на свои места. Затем резисторы. Не забудьте разместить R7 на определенном расстоянии от печатной платы так как он очень сильно нагревается, особенно когда течет большой ток, и это может повредить её. Это также рекомендуется сделать для R1. затем размещайте конденсаторы не забывая про полярность электролитического и наконец припаивайте диоды и транзисторы, но будьте осторожны, чтобы не перегреть их и припаять их так как показано на схеме.
Установите силовой транзистор в heatsink. Чтобы сделать это необходимо следить за диаграммой и не забывать использовать изолятор (слюда) между телом транзистора и heatsink и специальное очищающее волокно, чтобы изолировать винты от heatsink.

Подсоедините изолированный провод к каждому выводу, будьте осторожны, чтобы сделать хорошее качественное соединение, так как здесь течет большой ток, особенно между эмиттером и коллектором транзистора.
Также при сборке блока питания неплохо было бы прикинуть где какой элемент будет находиться, для того, чтобы вычислить длину проводов, которые будут между PCB и потенциометрами, силовым транзистором и для входной и выходной связей.
Соедините потенциометры, LED и силовой транзистор и подключайте две пары концов для входной и выходной связей. Убедитесь по диаграмме, что вы все делаете правильно, старайтесь ни чего не перепутать, так как в цепи 15 внешних связей и допустив ошибку ее потом сложно будет найти. Также было бы неплохо использовать провода разных цветов.

Печатная плата лабораторного блока питания, ниже будет ссылка на скачивание печатки в формате .lay :

Что такое печатная плата, какие бывают виды плат и как её изготовить самостоятельно читайте в нашей статье.

Схема расположения элементов на плате блока питания:

Схема соединения переменных резисторов (потенциометров) для регулирования выходного тока и напряжения, а также соединение контактов силового транзистора блока питания:

Обозначение выводов транзисторов и операционного усилителя:

Обозначение клемм на схеме:
— 1 и 2 к трансформатору.
— 3 (+) и 4 (-) ВЫХОД DC.
— 5, 10 и 12 на P1.
— 6, 11 и 13 на P2.
— 7 (E), 8 (B), 9 (E) к транзистору Q4.
— LED нужно установить на внешней стороне платы.

Когда все внешние связи сделаны необходимо проверить плату и почистить ее, чтобы удалить остатки припоя. Убедитесь, что нет соединения между смежными дорожками которое может привести к короткому замыканию и если все хорошо — подсоедините трансформатор. И подключите вольтметр .
НЕ КАСАЙТЕСЬ ЛЮБОГО УЧАСТКА ЦЕПИ ПОКА ОН ПОД НАПРЯЖЕНИЕМ.
Вольтметр должен показывать напряжение от 0 до 30 вольт в зависимости от того, в каком положении P1. Поворот P2 против часовой стрелки должен включать LED, показывая, что наш ограничитель работает.

Двухполярный источник питания

Для питания усилителей низкой частоты (УНЧ), имеющих два “плеча” усиления возникает необходимость в применении двухполярного БП.

Важно! Если монтировать лабораторный БП, стоит остановить внимание именно на аналогичной схеме. Источник питания должен поддерживать любые форматы выдаваемого постоянного напряжения.

Двухполярный ИП на транзисторах

Для такой схемы допустимо применять трансформатор с двумя обмотками на 28 В и одной на 12 В. Первые две – для усилителя, третья – для питания охлаждающего вентилятора. Если таковой не окажется, то достаточно двух обмоток равного напряжения.

Для регулировки выходного тока применены наборы резисторов R6-R9, подключаемые с помощью сдвоенного галетного переключателя (5 положений). Резисторы подбирают такой мощности, чтобы они выдерживали ток более 3 А.

Внимание! Установленные светодиоды гаснут при срабатывании защиты по току, если он превышает значение 3 А.

Переменный резистор R нужно брать сдвоенный номиналом 4.7 Ом. Так проще осуществлять регулировку по обоим плечам. Стабилитроны VD1 Д814 соединены последовательно для получения 28 В (14+14).

Для диодного моста можно взять диоды подходящей мощности, рассчитанные на ток до 8 А. Допустимо устанавливать диодную сборку типа KBU 808 или аналогичную. Транзисторы КТ818 и КТ819 необходимо установить на радиаторы.

Подбираемые транзисторы должны иметь коэффициент усиления от 90 до 340. БП после сборки не требует специальной наладки.

Лабораторный импульсный бп

Отличительной чертой ИПБ является рабочая частота, которая в сто раз выше частоты сети. Это дает возможность получить большее напряжение при меньшем количестве витков обмотки.

Информация. Чтобы получить 12 В на выходе ИПБ с током 1 А для сетевого трансформатора достаточно 5 витков при сечении провода 0,6-0,7 мм.

Простой полярный ИП можно собрать, используя импульсные трансформаторы от компьютерного БП.

Лабораторный блок питания своими руками можно собрать по схеме приведенной ниже.

Данный источник питания собран на микросхеме TL494.

Важно! Для управления Т3 и Т4 используется схема, в которую входит управляющий Тr2. Это связано с тем, что встроенные ключевые элементы микросхемы не имеют достаточной мощности.

Трансформатор Тr1 (управляющий) берут от компьютерного БП, он «раскачивается» при помощи транзисторов Т1 и Т2.

Особенности сборки схемы:

  • для минимизации потерь при выпрямлении используют диоды Шоттки;
  • ESR электролитов в фильтрах на выходе должен быть как можно ниже;
  • дроссель L6 от старых БП применяют без изменения обмоток;
  • дроссель L5 перематывают, намотав на ферритовое кольцо медный провод диаметром 1,5 мм, набрав 50 витков;
  • Т3, Т4 и D15 крепят на радиаторы, предварительно отформатировав выводы;
  • для питания микросхемы, управления током и напряжением применяют отдельную схему на Tr3 BV EI 382 1189.

Вторичная обмотка выдает 12 В, которые выпрямляются и сглаживаются при помощи конденсатора. Микросхема линейного стабилизатора 7805 стабилизирует его до 5 В для питания схемы индикации.

Внимание! Допустимо использовать в этом БП любую схему вольтамперметра. В таком случае микросхема для стабилизации 5 В не понадобится.

Изготовление печатной платы и сборка

Печатная плата выполняется методом ЛУТ, который неоднократно описывался в интернете.
На печатной плате добавлен светодиод с резистором, которые не указаны в схеме. Резистор для светодиода подойдёт номиналом 1-2 кОм. Этот светодиод включается при срабатывании защиты. Также добавлены два контакта, обозначенные словом «Jamper», при их замыкании блок питания выходит из защиты, «отщёлкивается». Кроме того, добавлен конденсатор 100 пФ между 1 и 2 выводом микросхемы, он служит для защиты от помех и обеспечивает стабильную работу схемы.

Настройка блока питания

Итак, после сборки схемы можно приступить к её настройке. Первым делом, подаём питание 15-30 вольт и замеряем напряжение на катоде микросхемы TL431, оно должно быть примерно равно 10,7 вольт. Если напряжение, подаваемое на вход блока питания, небольшое (15-20 вольт), то резистор R3 стоит уменьшить до 1 кОм. Если опорное напряжение в порядке, проверяем работу регулятора напряжения, при вращении переменного резистора R4 оно должно меняться от нуля до максимума. Далее, вращаем резистор R13 в самом крайнем его положении возможно срабатывание защиты, когда этот резистор подтягивает вход ОР2 к земле. Можно установить резистор номиналом 50-100 Ом между землёй и выводом крайним выводом R13, который подключается к земле. Подключаем какую-либо нагрузку к блоку питания, устанавливаем R13 в крайнее положение. Повышаем напряжение на выходе, ток будет расти и в какой-то момент сработает защита. Добиваемся нужной чувствительности подстроечным резистором R19, затем вместо него можно впаять постоянный. На этом процесс сборки лабораторного блока питания закончен, можно установить его в корпус и пользоваться.

Индикация

Для индикации выходного напряжения весьма удобно использовать стрелочную головку. Цифровые вольтметры хоть и могут показывать напряжение вплоть до сотых долей вольта, постоянно бегущие цифры плохо воспринимаются глазом человека. Именно поэтому рациональнее использовать именно стрелочные головки. Сделать вольтметр из такой головки очень просто – достаточно поставить последовательно с ней подстроечный резистор номиналом 0,5 – 1 МОм. Теперь нужно подать напряжение, величина которого заранее известна и подстроечным резистором подстроить положение стрелки, соответствующее прикладываемому напряжению.

Преобразователи с расширенным функционалом

Модули питания с расширенными функциями стали очень популярны. Делают их с универсальным входом. Например, использовать блок питания 19 Вольт от ноутбука и получить на выходе как 5, так 35 Вольт. Но к сожалению конверторы с топологией SEPIC имеют повышенный уровень пульсаций и рекомендуется применять меры по их подавлению, но для не критичных нагрузок нормально.

Пример известной модели — XYS3580, выходное напряжение до 36 Вольт, ток до 5 Ампер, мощность 80 Ватт.

Регулируемый SEPIC преобразователь напряжения XYS3580

Популярна в этом сегменте продукция молодой фирмы Fnirsi, выпускающей компактные DC-DC конвертеры.

Регулируемый источник питания FNIRSI DC-580

DC-580 — характеристики подобны XYS3580, только минимальное напряжение 1,8 Вольт, а не 0,6. Такие модели обычно имеют стандартные размеры, потому устройство легко переделать на более мощную без замены передней панели устройства.

При этом есть DC-DC модули питания без корпуса.

Но объединяет их не сходство характеристик, универсальное питание или стандартный корпус, а то, что здесь помимо простой регулировки тока и напряжения расширен функционал. Например, измерять выходную мощность, отданную емкость, поворачивать изображение на экране, настраивать порог срабатывания защиты.

Среди популярных есть менее известные блоки, несправедливо забытые, хотя по-своему удобные, надежные в работе:

DPX6012S от YIYIELECTRONIC, 60 Вольт 12 Ампер, но кроме неё есть вариант 60 Вольт 5 Ампер и 32 Вольт 3 Ампер, индекс S означает управление с ПК.

ZXY-6005S производства MingHe, с напряжением 60 Вольт и током 5 Ампер. Как у DC-DC инверторов DPX существует три модели, все на 60 Вольт, но ток 5, 10 и 20 Ампер. Также, как у DPX индекс S это поддержка управления с компьютера.

Регулируемые преобразователи фирмы RDtech серии DPS и DPH

Самым известным производителем регулируемых источником питания называют фирму RDtech, которая выпускает большое количество источников питания. Мало того, разработчики стараются прислушиваться к пользователям и предлагают обновления прошивок своих устройств.

Первые модели, где производитель скорее «тренировался», приводить смысла нет, а вот о последующих стоит рассказать подробно, они того стоят.

Стабилизаторы серии DPS и DPH. Сюда входят три основные модели, несколько их модификаций:

DPS3005, DPS5005, DPS8005 — компактные, скорее даже сверхкомпактные, понижающие стабилизаторы, выходной ток до 5 Ампер, напряжение 30, 50, 80 Вольт. Цена отличается мало, то DPS8005 популярней.

DPS3012, DPS3015, DPS5020 — понижающие конвертеры с выходным током 12, 15, 20 Ампер и напряжением 30, 50 Вольт. Первая модель считается устаревшей, вторая стоит почти как третья, потому лучше взять старший вариант — DPS5020.

DPH3205, DPH5005 — повышающе-понижающие стабилизаторы с выходным током 5 Ампер и напряжением 32, 50 Вольт. Эти модули не сильно мощные, но позволяют проще подобрать подходящий блок питания. Для получения полной мощности надо использовать блок питания на 19-20 Вольт в первом случае и 30-32 во втором.

Повышающе-понижающие стабилизаторы DPH3205 и DPH5005
Все модели имеют много общего:

  1. Размер модуля передней панели
  2. Интерфейс управления, выбор настроек
  3. Термозащита, режимы ограничений по току/напряжению/мощности
  4. Подключение через USB или Bluetooth (опционально)
  5. Единая программа для управления с ПК или смартфона

Программа управляет стабилизатором, строит графики, задает несложные алгоритмы работы, например, автоматическое ступенчатое повышение напряжения или тока.

Регулируемые преобразователи фирмы RDtech серии RD60xx

Прорывом стал выпуск понижающих преобразователей серии RD60xx, в которую входят три модели — RD6006, RD6012, RD6018, все они имеют выходное напряжение до 60 Вольт и ток 6, 12, 18 Ампер. Ожидается выпуск RD6024 с током до 24 Ампер линейки Pro RD6006P, отличающаяся точностью измерения, установки параметров.

Все приборы подключаются к компьютеру через USB, с индексом W комплектуются модулем WiFi, а при желании докупается адаптер для подключения через промышленный интерфейс RS485.

Производитель опять не стал плодить разнообразие корпусов и выпустил все модели не только в одном дизайне, размере, а с одним принципом управления.

Корпус здесь заметно больше чем у предыдущей серии, но значительно больше стал дисплей, а также прямой выбор величины тока и напряжения.

Все модели этой серии дополнены необычной функцией, заряда аккумуляторов, причем с защитой от подключения в неправильной полярности. В отличие от обычных лабораторных блоков питания, при подключении аккумулятора к отдельной клемме включается режим заряда с полным отключением при падении тока до 10 миллиампер у модели RD6006 или до 100 миллиампер у моделей RD6012 и RD6018.

Но RDTech пошел еще дальше и теперь инвертор можно купить с корпусом.

Всего есть четыре типа корпуса, два для линейки DPS/DPH, имеющие небольшие отличия, два для линейки RD60xx, разного размера. Корпус собирает лабораторный программируемый блок питания буквально «из кубиков».

Регулируемые преобразователи фирмы Juntek

Отдельного упоминания заслуживает фирма Juntek, которая выпускает серию стабилизаторов напряжения с разными параметрами. Концепция знакомая, но имеет существенные отличия.

Распространенные модели имеют верхний лимит по напряжению в 60 Вольт, за исключением DPS8005, у которого 80 Вольт и серия ZXY60xx, которая хоть и имеет 60 в названии модели, но реально выдает 62 Вольт. Была еще модель ZXY12010 на 120 Вольт 10 Ампер, но её никто не видел и вряд ли теперь увидит, а жаль, хорошие преобразователи.

Фирма Juntek представляет ряд моделей:

  1. DPM8605, DPM8608, DPM8616, DPM8624, DPM8650, выходное напряжение 60 Dольт, ток 5, 8, 16, 24, 50 Ампер.
  2. DPH8909 и DPM8920, с напряжением до 96 Вольт и током 9 и 20 Ампер.

Линейка DPM примечательна моделями на 24, 50 Ампер, а серия DPH выходным напряжением до 96 Вольт.

Выглядят DC-DC конверторы аскетично, несколько кнопок, пара семисегментных дисплеев и четыре светодиода. Дизайн у всех одинаков, небольшое различие в месте установки вентилятора.

Но так как мы живем в эпоху компьютеров, то в данном случае производитель решил «не отбиваться от коллектива», все преобразователи подключаются к ПК. При этом без индекса они имеют только порт TTL, с индексом 485 — RS485, а если указано RF, то здесь добавлена внешняя панель с большим дисплеем, кнопками, энкодером, беспроводным подключением.

Казалось бы, что на этом выбор ограничивается, но это не так. Если начать перечислять все что есть на рынке регулируемых преобразователей, то пока дойдешь до конца списка, успеют выпустить пару новых моделей.

Например, компактный, но устаревший преобразователь на базе XL4005E1 с парой индикаторов, регулировкой тока и напряжения.

Старенькая, но любопытная DP30V5A-L от RDtech, характеристики ничем не выделяются, но хитрость со съемными индикаторами выглядит необычно.

А как не сказать про отдельную серию разных регулируемых SEPIC модулей с питанием от USB и поддержкой QC, как например, ZK-DP2F. Преобразователь умеет регулировать напряжение, ограничивать ток — «лабораторник в кармане».

Конечно еще две интересные модели от фирмы Juntek, это мощный повышающий DC-DC стабилизатор B900W с током до 15 Ампер и малогабаритный понижающий B3603, как показанный ранее D3806 они все имеют съемную плату с индикатором и кнопками.

Схема доработки блока питания компьютера

Тут все просто, так что не бойтесь. Первое что нужно сделать, так это разобрать между собой и соединить провода по цветам. Затем, согласно схемы подключить светодиоды. Первый слева будет индицировать наличие питания на выходе после включения. А второй справа будет гореть всегда, пока сетевое напряжение присутствует на блоке.
Подключить переключатель. Он будет запускать основную схему, замыканием зеленого провода на общий. И выключать блок при размыкании.
Также, в зависимости от марки блока, вам понадобится повесить нагрузочный резистор на 5-20 Ом между общим выходом и плюсом пять вольт, иначе блок может не запуститься из-за встроенной защиты. Так же если не заработает, будьте готовы повесить такие резисторы на все напряжения: «+3,3», «+12». Но обычно хватает одного резистора на выход 5 Вольт.

Распиновка выходов блока питания компьютера

Цветовой стандарт, в принципе, един. И эта схема цветовых подключений на 99 процентов подойдет и вам. Может что-то добавиться или удалиться, но конечно все не критично.

Что нужно для переделки

Поскольку значительная часть современных БП (мощностью от 200 до 400 В) производятся на базе ШИМ-контроллера 3528, опишем процедуру переделки именно для таких источников питания. Нам потребуются:

  • резисторы номиналом 1,0/2,7 кОм;
  • резисторы 0,2/0,068 кОм;
  • паяльник с принадлежностями (канифоль, олово);
  • зажимы типа «крокодил» с проводами;
  • отвёртки с плоским и крестообразным наконечником;
  • 12-вольтное автомобильное реле;
  • 3 одноамперных диода 1N4007
    Диод
  • 2 конденсатора на 25 В;
  • светодиод зелёного цвета;
  • мультиметр (или вольтамперметр);
  • силиконовый герметик;
  • 2-метровый медный изолированный провод.

Блок питания, который мы хотим использовать для самодельного ЗУ, должен иметь следующие характеристики:

  • номинал напряжения – 110/220 В;
  • выходное напряжение ИБП – 12 В;
  • выходной ток – 8 А;
  • номинал мощности – 230 Вт.

Если всё готово, можно приступать к переделке компьютерного импульсного блока питания в автомобильное зарядное устройство.

Переделка началась

Что нам понадобиться?

  • — Клеммы винтовые.
  • — Резисторы мощностью 10 Вт и сопротивлением 10 Ом (можно попробовать 20 Ом). Мы будем использовать составные из двух пятиватных резисторов.
  • — Трубка термоусадочная.
  • — Пара светодиодов с гасящими резисторами на 330 Ом.
  • — Переключатели. Один для сети, второй для управления

Некоторые нюансы

Проверив в работе наше зарядное устройство из блока питания, сделанное своими руками, можно немного дополнить его некоторыми полезными мелочами.

Чтобы видеть уровень зарядки наглядно, можно установить в данное зарядное устройство индикаторы стрелочного типа, либо цифровые. В нашем случае, были использованы два приборчика со стрелками от старых магнитофонов. Первый будет показывать уровень зарядного тока, а второй — показатель напряжения на клеммах аккумуляторной батареи.

схема бп

В принципе, на этом процесс сборки завершен. Некоторые умельцы дополняют его прочими украшениями (светодиодные индикаторы, дополнительный корпус с ручками и т.д.), но это совсем необязательно, ведь главная цель данного устройства — заряжать АКБ автомобиля, с чем он успешно и справляется.

Читайте так же:  Простые и удобные в эксплуатации электрические теплогенераторыЦелесообразность изготовления своими руками зарядки из блока питания компьютера вряд ли можно подвергнуть сомнению, ведь денежные затраты, в данном случае, практически отсутствуют.

Единственный нюанс заключается в том, что самостоятельная сборка из БП доступна далеко не каждому, ведь надо неплохо разбираться в электронике, чтобы грамотно и последовательно выполнить всю сборку.

Зарядка из БП компьютера

Блок питания компьютера представляет собой импульсный преобразователь напряжения, соответственно +5, +12, -12, -5 В. Путем определенных манипуляций, можно из такого БП сделать своими руками вполне рабочее зарядное устройство для своего автомобиля. Вообще, зарядки бывают двух типов:

Зарядные устройства со множеством опций (пуск двигателя, тренировка, подзарядка и т.д.).

Устройство для подзарядки АКБ — подобные зарядки нужны для автомобилей, у которых небольшой километраж между пробегами.

Нас интересует именно второй тип зарядных устройств, потому что большинство транспортных средств эксплуатируются короткими пробегами, т.е. автомобиль завели, проехали определенное расстояние, а затем заглушили. Подобная эксплуатация приводит к тому, что у аккумуляторной батареи автомобиля довольно быстро заканчивается заряд, что особенно характерно для зимнего времени. Поэтому и оказываются востребованными подобные стационарные агрегаты, с помощью которых можно очень оперативно зарядить АКБ, вернув его в рабочее состояние. Сама зарядка осуществляется при помощи тока порядка 5 Ампер, а напряжение на клеммах колеблется от 14 до 14,3 В. Мощность зарядки, которая рассчитывается путем умножения значений напряжения и тока, может быть обеспечена из блока питания компьютера, ведь средняя мощность его составляет порядка 300-350 Вт.

Процесс переделки

Прежде чем приступать к перечню определенных переделок БМ компьютера, нужно иметь в виду, что в его первичных цепях находится довольно опасное напряжение, которое может нанести вред здоровью человека.

Поэтому, нужно внимательным образом отнестись к элементарным нормам техники безопасности в работе с данным устройством.

Итак, можно приступать к работе. Берем имеющийся у вас блок питания необходимой мощности (в нашем случае мы рассматривает модель PSC200, мощность которого составляет 200 Вт). Опишем поэтапно весь алгоритм действий:

  • Сначала нужно снять крышку с блока питания компьютера, открутив несколько болтов. Далее нужно найти сердечник импульсного трансформатора.
  • Далее нужно измерить этот сердечник, а полученное значение умножить на два. Данное значение индивидуально, на примере рассматриваемого устройства получилось значение 0,94 см2. На практике известно, что 1 см2 сердечника способен рассеять порядка 100 Вт мощности, т.е. наш блок вполне подходит (из расчета — 14 В * 5 А = 60 Вт необходимо для зарядки АКБ).
  • В блоках питания используется довольно стандартная микросхема TL494, характерная для многих моделей.

Нам нужны только элементы цепи +12 В. Поэтому все остальное нужно просто выпаять. Для удобства приведены две схемы — на одном общий вид микросхемы, а на втором красным цветом выделены цепи, которые необходимо выпаять:

схема переделки бп

Иными словами, нас не интересуют цепи -5, +5, -12 В, а также схема сигнала запуска (Power Good) и переключатель напряжения 110/220 В. Чтобы было еще нагляднее, выделим интересующий нас кусок:

чертеж из бп в зарядку

R43 и R44 являются резисторами опорного типа. Величину R43 можно корректировать, что позволяет добиться изменения величины выходного напряжения на цепи +12 В. Данный резистор нужно заменить на постоянный резистор R431 и переменный R432. Выходное напряжение можно корректировать в пределах 10-14,3 В, можно корректировать силу тока, проходящего через аккумуляторную батарею.

Также был заменен конденсатор, находящийся на выходе выпрямителя цепи +12 В. На его место был установлен конденсатор с более высоким показателем напряжения (в нашем случае использовался C9).

Резистор, находящийся рядом с вентилятором обдува, необходимо заменить на аналогичный, но обладающий чуть большим сопротивлением.

Сам вентилятор нужно расположить таким образом, чтобы воздух от него поступал внутрь БП, а не наружу, как это было ранее. Для этого, разворачиваем его на 180 градусов.

Также необходимо удалить дорожки, которые соединяют отверстия крепления платы к шасси и цепи массы.

Стоит отметить, что получившееся зарядное устройство из блока питания нужно включать в сеть переменного тока через обыкновенную лампу накаливания мощностью от 40 до 100 Вт.

Это нужно делать на этапе сборки и проверки работоспособности, потом необходимость в этом отпадает. Нужно это для того, чтобы в нашем БП ничего не перегорело от скачков напряжения.

Осуществляя подбор номиналов R431 и R432, необходимо отслеживать напряжение в цепи Uпит — оно не должно превышать 35 В. Оптимальными показателями, в нашем случае, будет выходное напряжение в 14,3 В при незначительном сопротивлении резистора R432.

Переделка компьютерного блока питания в лабораторный на ШИМ UC3843

Основные элементы блока питания INWIN POWER MAN IP-S350Q2-0:

  • ШИМ — UC3843</strong>;
  • Держурка — DM311</strong>;
  • Супервизор — WT7525 N140.

Ниже представлена принципиальная схема блока питания INWIN POWER MAN IP-S350Q2-0, с которой нам предстоит работать.

Переделка такого компьютерного блока питания в лабораторный будет происходить в несколько этапов:

  1. Отключение супервизора WT7525 N140.
  2. Небольшие изменения в дежурке для питания вентилятора.
  3. Удаление лишних компонентов.
  4. Изготовление нового модуля управления блоком.
  5. Установка новых компонентов на плату и подключение модуля.
  6. Тесты.

Отключение супервизора WT7525 N140

Супервизор WT7525 N140 производит мониторинг напряжения на шинах блока, отслеживает перегрузку, отвечает за пуск и аварийную остановку. Для его отключения необходимо произвести два простых действия.

  1. Удаляем супервизор с платы и ставим перемычку от второго к третьему посадочному выводу микросхемы.
  2. Удаляем конденсатор дежурки С32. Если этого не сделать, будут наблюдаться проблемы со стартом блока. Если все прошло успешно — блок будет запускаться автоматически при включении в сеть. Стоит также отметить, если С32 неисправен, блок будет стартовать с ним, но, его присутствие дает помехи, добиться нормальной работы блока невозможно.

Модификация дежурки для питания вентилятора 12 В

Выходное напряжение в блоке будет меняться в широком диапазоне, а питание 12 В штатного вентилятора должно быть неизменным. В INWIN POWER MAN IP-S350Q2-0, да и в большинстве блоков на ШИМ UC38хх присутствует лишь одна ветка дежурки 5 В. Существует несколько вариантов решения данной проблемы:

  1. Внесение изменений в схему дежурки.
  2. Установка дополнительного ac-dc преобразователя 220-12 В.
  3. Установка дополнительного dc-dc повышающего преобразователя 5-12 В.

Последние два варианта не нуждаются в описании из-за своей простоты включения. Мы же рассмотрим более интересный вариант.

Добавляя диод 1N4007 мы создаем отрицательную ветку дежурки, амплитуда импульсов проходящих через новый диод составит около 12 В, но при подключении вентилятора проседает до 10 В. При 10 В вентилятор способен работать, но поток воздуха немного слабоват, при желании можно оставить и так.

Чтобы добиться оптимальной работы вентилятора, необходимо немного поднять напряжение дежурки. Для этого удаляем R46 и изменяем (уменьшаем) R73 с 2 кОм до 1,5 кОм. Таким образом, напряжение на выходе дежурки будет 6 В (выше 8 В поднять не получится), а напряжения для питания вентилятора будет находится в пределах 12-13 В.

Удаление лишних компонентов

Для дальнейшей переделки нам необходимо избавиться от ненужных шин, обвязки супервизора и др. компонентов, которые не будут задействованы в блоке.

После удаления деталей, нужно изменить:

  1. Нагрузочный резистор R8. Ставим новый на 390 Ом мощностью 5 Вт. Он легко встанет на место выходного электролита по шине 12 В.
  2. Выходной конденсатор С7, устанавливаем емкостью 2200 мкФ х 35 В.
  3. Перематываем дроссель групповой стабилизации, оставляем лишь одну обмотку. Для расчета параметров дросселя можно использовать программу DrosselRing (детально ознакомиться с ней можно тут). Эта программка насчитала нам 20 витков провода с сечением 1 мм на родном дросселе.

Как раз на данном этапе в самый раз задуматься о стойках для размещения платы нового модуля управления блоком.

Модуль управления блоком на ШИМ UC3843

Переделка компьютерного блока питания в лабораторный на ШИМ UC3843 невозможна без изготовления небольшой платы, которая будет контролировать работу UC3843.

За основу взята микросхема LM358, в своем корпусе она имеет два независимых операционных усилителя. Один будет отвечать за стабилизацию напряжения, второй за стабилизацию тока. В качестве датчика тока используется шунт R0 из константана, сопротивлением 0,01 Ом. Обратная связь с ШИМ выполнена через штатную оптопару PC817, которая переместилась на модуль. Источником опорного напряжения служит TL431.
На новой плате присутствуют два светодиода, которые будут сигнализировать о режиме работы блока. Свечение led1 будет свидетельствовать о том, что блок работает в режиме стабилизации напряжения, led2 загорится при переходе в режим ограничения тока. Сам модуль управления не содержит дефицитных компонентов и не требует дополнительной наладки после изготовления. Расчеты обвязки LM358 произведены для выходных параметров 0-25 В и 0-10А.

Также желательно оставить небольшой запас текстолита для крепления модуля к стойкам. На схеме и плате для удобства расставлены буквенные обозначения точек подключения.

Подключение модуля к блоку

Используя нижеприведенную схему, подключаем все точки модуля управления к основной плате блока.

Назначения точек подключения:

  • А и В — выходы оптопары для управления ШИМ;
  • C — питание модуля 6 В;
  • D — плюс выхода блока;
  • E — общий минус;
  • F — минус выхода блока.

Настройка блока и тесты

После подключения платы можно проводить первое пробное включение в сеть. Достаточно проверить работоспособность регулировки напряжения и тока. Нагружать блок на этом этапе по полной не стоит, достаточно убедиться в стабильности его работы.

В работе блока могут присутствовать небольшие писки, похожие на тонкий свист. Для их устранения необходимо внести небольшие корректировки в обвязку ШИМ:

  1. Увеличение емкости конденсатора С26 с 2,2 нФ до 220 нФ.
  2. Корректировка резистора R15. R15 желательно подбирать экспериментальным путем на максимальном токе. С уменьшением R15 писк будет постепенно стихать, но, в один момент UC3843 сама начнет ограничивать ток, проходящий через ключ Q8. Экспериментально значение R15 удалось получить в районе 2,2 кОм, при этом UC3843 еще не ограничивает ток, а писка практически не слышно.

Все манипуляции с обвязкой ШИМ необходимо проводить максимально осторожно. Некоторые элементы находятся под опасным для жизни напряжением. У нас не получилось с первого раза побороть все посторонние звуки в блоке, некоторые эксперименты закончились частичным, а потом и полным выходом из строя блока, пришлось найти второй такой-же и продолжить переделку.

И так, финишные тесты после всех корректировок. В процессе сборки произошла небольшая заминка с цветом светодиодов, красный сигнализирует о работе в режиме стабилизации напряжения, а зеленый — режим ограничения тока. В дальнейшем исправим, сделаем все как у людей:

  1. Напряжение: 0 — 25 В.
  2. Ток: 0 — 10 А.

После всех манипуляций переделка компьютерного блока питания в лабораторный на ШИМ UC3843 окончена! Последним этапом станет оформления корпуса и установка резисторов точной настройки тока и напряжения (подключаем последовательно с основным регулятором, номинал 10% т.е. 1 кОм). Также, корпус блока желательно отключить от общего минуса, чтобы избежать случайного КЗ в обход датчика тока (для этого достаточно убрать перемычку).

Приносим благодарность Виталию Ликину за изготовление прототипов наших идей и предоставленные фотоматериалы. Мы еще добавим финишный вариант оформления блока и его краш-тесты. Как и обещали, ссылка платы модуля управления в формате lay.

Особенности при выборе модуля питания DC-DC

Что важно знать и помнить при выборе регулируемого преобразователя?

Внутри это самый обычный инвертор, со всеми их тонкостями и нюансами, они также бывают понижающие, повышающие, универсальные, но первые встречаются гораздо чаще.

Надо помнить, что понижающим необходим запас по входному напряжению около 4-5 Вольт, повышающие и универсальные могут отдать полную мощность только при входном напряжении не ниже определенного предела.

Также при выборе следует учитывать следующие параметры:

  1. Диапазон выходного напряжения. У простых минимальное часто не от нуля, а от 0.5-1.5 Вольт, максимальная планка часто 30-35 или 60 Вольт, реже 50 или 80. В большинстве задач хватает 35, но если разница в цене невелика, то лучше 50-60.
  2. Выходной ток. Здесь все зависит от сценария применения, чаще всего хватает 5-6 Ампер, иногда надо 10-12, больший ток нужен гораздо реже.
  3. Максимальная мощность обычно ограничена мощностью блока питания, который питает конвертер. Если он у вас уже есть, то можно исходить при подборе из его характеристик. Для понижающих все просто, ток по выходу у них не больше тока по входу, а по напряжению надо хотя бы 10% запаса. У некоторых моделей задается максимальная мощность. Например, RD6018 — даже при маломощном блоке питания получается на выходе полный ток или полное напряжение, но в любом случае с мощностью не более установленной.
  4. Индикация. Большой дисплей — это хорошо, но для эпизодического использования хватит и обычного семисегментного. Если планируете пользоваться им часто, лучше использовать полноценный дисплей.
  5. Дополнительный функционал. Здесь лучше смотреть по ситуации, кому-то надо иметь триггерную защиту, кому-то возможность заряда аккумуляторов с последующим автоотключением.
  6. Подключение к ПК. Аналогично предыдущему пункту, но важнее эргономика «местного» управления, так как им пользуются значительно чаще.

Рекомендации по улучшению надежности

Лабораторный бп должен простоять под нагрузкой не менее 2 часов. После этого проверяют температуру корпусов трансформаторов, работу теплоотводов. При намотке трансформаторов для снижения шума при работе намотку обмоток осуществляют плотно виток к витку. Готовую конструкцию заливают парафином. При установке элементов на радиаторы места контактов промазывают теплопроводящей пастой.

В корпусе просверливают ряд отверстий, напротив теплоотводов, сверху дополнительно устанавливают кулер.

Cамодельный блок питания на 12 вольт

Блок питания постоянного напряжения 12 вольт состоит из трех основных частей:

  • Понижающий трансформатор с обычного входного переменного напряжения 220 В. На его выходе будет такое же синусоидальное напряжение, только пониженное до примерно 16 вольт по холостому ходу – без нагрузки.
  • Выпрямитель в виде диодного моста. Он «срезает» нижние полусинусоиды и кладет их вверх, то есть получается напряжение, меняющееся от 0 до тех же 16 вольт, но в положительной области.
  • Электролитический конденсатор большой емкости, который сглаживает полусинусоиды напряжения, делая их приближающимися к прямой линии на уровне в 16 вольт. Это сглаживание тем лучше, чем больше емкость конденсатора.

Самое простое, что нужно для получения постоянного напряжения, способного питать приборы, рассчитанные на 12 вольт – лампочки, светодиодные ленты и другое низковольтное оборудование.

Понижающий трансформатор можно взять из старого блока питания компьютера или просто купить в магазине, чтобы не заморачиваться с обмотками и перемотками. Однако чтобы выйти в конечном счете на искомые 12 вольт напряжения при работающей нагрузке, нужно взять трансформатор, понижающий вольт до 16.

Для моста можно взять четыре выпрямительных диода 1N4001, рассчитанных на нужный нам диапазон напряжений или аналогичные.

Конденсатор должен быть емкостью не менее 480 мкФ. Для хорошего качества выходного напряжения можно и больше, 1 000 мкФ или выше, но для питания осветительных приборов это совсем не обязательно. Диапазон рабочих напряжений конденсатора нужен, скажем, вольт до 25.

Устройство и конструкция

Простой 12-вольтовый БП без трансформатора можно сделать из нескольких радиоэлементов. Он представляет собой диодный мост VD1-4 и 3 однотипных транзисторных стабилизатора, включенных последовательно.

Схема

Другая схема состоит из следующих деталей:

  • 2 конденсаторов C1 и C2;
  • 4 диодов, образующих мост VD1-4;
  • 1 стабилитрона D1.

C1, подключенный к сети 220 В, гасит большую часть напряжения. Оно выпрямляется диодным мостом VD1-4. Цепочка D1, C2 является параметрическим стабилизатором, с выхода которого снимается постоянное напряжение, питающее нагрузку.

Схема

Более продвинутое устройство содержит на входе сопротивление R1 для подавления броска тока и RC-цепочку — подключенные параллельно гасящая емкость C1 и резистор r2 большого номинала для ее разрядки. Средняя часть схемы такая же. На выходе установлен дополнительный неполярный конденсатор C3.

Дальнейшее усовершенствование предполагает установку на выходе БП стабилизатора VR1 на транзисторах или микросхеме.

Схема_3

Эти блоки опасны, так как их детали находятся под напряжением 220 В. При отсутствии нагрузки (если испорчен стабилизатор) потенциал на выходе будет равен сетевому.

Схема импульсного блока питания на 12 В

Преимущество этой схемы в том, что эта схема очень популярная в своем роде и ее повторяют многие радиолюбители в качестве своего первого импульсного источника питания и КПД а разы больше не говоря уже и размерах. Схема питается от сетевого напряжения 220 вольт по входу стоит фильтр который состоит из дросселя и двух пленочных конденсаторов рассчитанных на напряжение не менее 250 – 300 Вольт емкостью от 0,1 до 0,33 мкФ их можно взять из компьютерного блока питания.
В моем случае фильтра нет, но поставить желательно. Далее напряжение поступает на диодный мост рассчитанный на обратное напряжение не менее 400 Вольт и током не менее 1 Ампера. Можно и поставить готовую диодную сборку. Дальше по схеме стоит сглаживающий конденсатор с рабочим напряжением 400 В, поскольку амплитудное значение сетевого напряжение составляет в районе 300 В. Емкость данного конденсатора подбирается следующим образом, 1 мкФ на 1 Ватт мощности, так как я не собираюсь выкачивать из этого блока большие токи, то в моем случае стоит конденсатор на 47 мкФ, хотя из такой схемы можно и выкачивать сотни ватт. Питание микросхемы берется с переменки, здесь организован источник питания резистор R1 который обеспечивает гашение тока, желательно ставить помощнее не менее двух ватт так как осуществляется его нагрев, затем напряжение выпрямляется всего одним диодом и поступает на сглаживающий конденсатор а затем на микросхему. 1 вывод микросхемы плюс питания и 4 вывод это минус питания.

Можно и собрать отдельный источник питания для нее и подать согласно полярности 15 В. В нашем случае микросхема работает на частоте 47 – 48 кГц для такой частоты организована RC цепочка состоящая из резистора R2 15 ком и пленочного или керамического конденсатора на 1 нФ. При таком раскладе деталей микросхема будет работать правильно и вырабатывать прямоугольные импульсы на своих выходах которые поступают на затворы мощных полевых ключей через резисторы R3 R4 номиналы их могут отклоняться в пределах от 10 до 40 Ом. Транзисторы необходимо ставить N канальные, в моем случае стоят IRF840 с рабочим напряжением сток исток 500 В и максимальным током стока при температуре 25 градусов 8 А и максимальной рассеиваемой мощностью 125 Ватт. Далее по схеме стоит импульсный трансформатор, после него идет полноценный выпрямитель из четырех диодов марки HER308, обычные диоды тут не подойдут так как они не смогут работать на высоких частотах, поэтому ставим ультрабыстрые диоды и после моста напряжение уже поступает на выходной конденсатор 35 Вольт 1000 мкФ, можно и 470 мкФ особо больших емкостей в импульсных блоках питания не требуется.
Вернемся к трансформатору, его можно найти на платах компьютерных блоков питания, определить тут его не сложно на фото видно самый большой вот он то нам и нужен. Чтобы перемотать такой трансформатор необходимо прослабить клей, которым склеены половинки феррита, для этого берем паяльник или паяльный фен и потихоньку прогреваем трансформатор, можно опустить в кипяток на несколько минут и аккуратно разъединяем половинки сердечника. Сматываем все базовые обмотки, наматывать будем свои. Из расчета того что мне на выходе нужно получить напряжение в районе 12-14 Вольт, первичная обмотка трансформатора содержит 47 витков проводом 0,6 мм в две жилы, делаем изоляцию между намоткой обычным скотчем, вторичная обмотка содержит 4 витка того же провода в 7 жил. ВАЖНО производить намотку в одну сторону, каждый слой изолировать скотчем, отмечая начало и конец обмоток иначе ни чего работать не будет, а если и будет тогда блок не сможет отдать всю мощность.

Самостоятельная намотка трансформатора

Полный расчет и изготовление самодельного силового трансформатора сложны, трудоемки, требуют инструментов и навыков. Поэтому будет рассмотрен упрощенный путь – подбор подходящего по железу блока и переделка его на 12 В.

Если есть готовый трансформатор, но нет схемы его подключения, надо вызвонить тестером его обмотки. Обмотка с самым большим сопротивлением скорее всего будет сетевой. Остальные обмотки надо удалить.

Далее надо измерить толщину набора железа b и ширину центральной пластины a и перемножить их. Получится площадь сечения сердечника S=a*b (в кв.см.). Она определяет мощность трансформатора P=

. Дальше вычисляется максимальный ток в амперах, который можно снять с обмотки с напряжением 12 вольт: I=P/12.
Определение площади сердечника.
Определение площади сердечника.

Дальше вычисляется число витков на вольт по формуле n=50/S. Для 12 вольт надо намотать 12*n витков с запасом около 20% на потери в меди и на стабилизаторе. А если его нет, то на падение напряжения под нагрузкой. И последним шагом выбирается сечение провода намотки по графику для плотности тока 2-3 ма/кв.мм.
Выбор медного провода.
Выбор медного провода.

Например, имеется трансформатор с первичной обмоткой на 220 В с набором железа толщиной 3,5 см и шириной среднего язычка 2,5 см. Значит, S=2,5*3,5=8,75 и мощность трансформатора

=3 Вт (приблизительно). Тогда максимально возможный ток при 12 вольтах I=P/U=3/12=0,25 А. Для намотки можно выбрать провод диаметром 0,35..0,4 кв.мм. На 1 вольт приходится 50/8,75=5,7 витков, надо намотать 12*5,7=33 витка. С учетом запаса – около 40 витков.

Расчет параметров

Для предотвращения пробоя деталей бестрансформаторных схем их необходимо правильно рассчитать. Для каждого устройства существует свой метод.

Транзисторный блок считают по закону Ома: U=I×R. Необходимо рассчитать сопротивления R1, R2, R3 исходя из величины, напряжения и тока, которые выдерживает каждый стабилитрон.

R=U макс/I мин.

Расчет балластного конденсатора для блоков с RC-цепочкой производится по следующей формуле C = I эфф/2*3,14*f *√(Uп²-Uв²), где:

  • С — емкость балласта (фарад);
  • Uп и Uв — питающее и выходное напряжения (вольт);
  • I эфф — ток нагрузки;
  • f — частота сигнала на входе устройства (герц).

Так как 1 фарад = 1 млн микрофарад, то формулу можно упростить:

C = 3200*I эфф/√(Uп²-Uв²).

Расчет

Сопротивление R1 (кОм) примерно равняется 0,025 от величины балластного конденсатора. Его мощность не должна быть ниже 1 Вт (оптимально 2-5 Вт).

Принцип работы

Бестрансформаторный блок на транзисторах работает следующим образом. 220 В выпрямляется мостом с конденсатором и поступает на стабилизаторы. Они все выполнены по одной схеме, но рассчитаны на разные напряжения. Первый ограничивает потенциал сети на уровне 150-180 В, второй стабилизатор сокращает его примерно в 2-3 раза. Третий выдает нужное напряжение. Меняя стабилитрон D3, можно получить бестрансформаторный БП, например, на 12 или 5 вольт.

Блок с RC-цепочкой является делителем напряжения. В его верхнем (по схеме) плече стоит конденсатор C1, представляющий для переменного тока реактивное (совсем не потребляет энергию) сопротивление. В нижней части расположен диодный мост VD1-4 с нагрузкой (стабилитрон, транзистор, микросхема и пр.).

Входное напряжение приходит на делитель, выпрямляется мостом и поступает на стабилизатор, который ограничивает его до необходимого значения.

Проблемы простого блока питания с нагрузкой

Сопротивление, нарисованное на схеме – это эквивалент нагрузки. Нагрузка должна быть такова, чтобы ток, ее питающий, при подаваемом напряжении в 12 В не превысил 1 А. Можно рассчитать мощность нагрузки и сопротивление по формулам.

Формулы мощности нагрузки и сопротивления

Откуда сопротивление R = 12 Ом, а мощность P = 12 ватт. Это значит, что если мощность будет больше 12 ватт, а сопротивление меньше 12 Ом, то наша схема начнет работать с перегрузкой, будет сильно греться и быстро сгорит. Решить проблему можно несколькими способами:

  1. Стабилизировать выходное напряжение так, чтобы при изменяющемся сопротивлении нагрузки ток не превышал максимально допустимого значения или при внезапных скачках тока в сети нагрузки – например, в момент включения некоторых приборов – пиковые значения тока срезались до номинала. Такие явления бывают, когда блок питания запитывает радиоэлектронные устройства – радиоприемники, и пр.
  2. Использовать специальные схемы защиты, которые бы отключали блок питания при превышении тока на нагрузке.
  3. Использовать более мощные блоки питания или блоки питания с большим запасом мощности.

Блок питания со стабилизатором на микросхеме

На рисунке ниже представлено развитие предыдущей простой схемы включением на выходе микросхемы 12-вольтового стабилизатора LM7812.

Блок питания со стабилизатором на микросхеме
Блок питания со стабилизатором на микросхеме

Это уже лучше, но максимальный ток в нагрузке такого блока стабилизированного питания по-прежнему не должен превышать 1 А.

Увеличение выходного тока стабилизатора

Приведенная схема позволяет нагружать стабилизатор током до 1,5 А. Если этого недостаточно, можно умощнить узел дополнительным транзистором.

Схема с транзистором структуры n-p-n


Внешний транзистор n-p-n.

Эта схема рекомендуется разработчиками и включена в даташит на микросхему. Выходной ток не должен превышать наибольший ток коллектора транзистора, который должен быть обязательно снабжен теплоотводом.

Схема с транзистором p-n-p

Если полупроводниковый триод структуры n-p-n отсутствует, то можно умощнить стабилизатор полупроводниковым триодом p-n-p.
Внешний транзистор p-n-p.
Внешний транзистор p-n-p.

Кремниевый маломощный диод VD увеличивает выходное напряжение 7812 на 0,6 В и компенсирует падение напряжения на эмиттерном переходе транзистора.

Проверка блока

Ну а теперь давайте протестируем наш блок питания так как мой вариант полностью исправен то я сразу подключаю в сеть без страховочной лампы.
Проверим выходное напряжение как видим оно в районе 12 – 13 В не много гуляет от перепадов напряжения в сети.
В качестве нагрузки автомобильная лампа на 12 В мощностью 50 Ватт ток соответственно протекает 4 А. Если такой блок дополнить регулировкой тока и напряжения, поставить входной электролит большей емкости, то можно смело собирать зарядное устройство для авто и лабораторный блок питания.
Перед запуском блока питания необходимо проверить весь монтаж и включаем в сеть через страховочную лампу накаливания 100 Ватт, если Лампа горит в полный накал значит ищите ошибки при монтаже сопли не смытый флюс либо не исправен какой то компонент и т д. При правильной сборке лампа должна слегка вспыхнуть и погаснуть, это нам говорит, что Конденсатор по входу зарядился и ошибок в монтаже нет. Поэтому перед установкой компонентов на плату их необходимо проверять даже если они новые. Еще один не мало важный момент после запуска напряжение на микросхеме между 1 и 4 выводом должно быть не менее 15 В. Если это не так подбирать нужно номинал резистора R2.

Защита блока питания

Токовая стабилизация (защита) микросхемы LM324 срабатывает при превышении установленного токового порога. В этом случае на микросхему приходит сигнал о понижении напряжения. Красный светодиод служит индикатором повышения напряжения или возникновения короткого замыкания. В рабочем режиме светится зеленый светодиод.

Лабораторный блок питания своими руками 1,3-30В 0-5А

Немножко подумав, мы сделали свою интерпретацию данного блока питания. Повысили емкость входных конденсаторов, убрали элементы измерительной головки и добавили парочку защитных диодов. Применения в этой схеме КТ818 было абсолютно неоправданно, он безбожно грелся и безвозвратно издох, пока его не заменили парой недорогих транзисторов TIP36C, которые включили параллельно.

Настройку блока питания необходимо проводить в несколько этапов:

Первое включение производится без LM301 и транзисторов. Регулятором Р3 проверяем, как регулируется напряжение. За регулировку напряжения отвечают LM317, Р3, R4 и R6, С9.

Если регулировка напряжения производиться нормально, тогда к схеме подключаем транзисторы. Пару транзисторов покупать лучше с одной партии, с максимально близким hFE . Для нормальной работы параллельно включенных транзисторов, в цепи эмиттера должны находиться балансировочные резисторы R7 и R8. Номинал R7 и R8 необходимо подбирать, сопротивление должно быть максимально низким, но достаточным, что бы ток проходящий через Т1 был равен току проходящим через Т2. На данном этапе к выходу БП можно подключать нагрузку, но ни в коем случае не стоит устраивать КЗ – транзисторы моментально выйдут из строя, забрав с собой и LM317.

Следующим этапом станет установка LM301. Важно убедиться, что на 4-й ножке операционного усилителя присутствует -6 В. Если там +6 В, то необходимо внимательно осмотреть, как у Вас включен диодный мост BR2 и правильно ли подключен конденсатор С2. Питание LM301 (7я ножка) МОЖНО брать с выхода БП.

Вся дальнейшая настройка сводиться к подгону Р1 под максимальный рабочий ток блока питания. Как видим, настроить лабораторный блок питания своими руками будет совсем не трудно, главное не допустить ошибки при монтаже.

Используемые нами основные компоненты:

  • Трансформатор ТПП 306-127/220-50. Позволяет выжать с каждой 20 вольтовой обмотки по 2,56 А, включив их параллельно получим 5,12 А. Остальные обмотки идут на питание операционного усилителя, вентилятора и цифрового вольтамперметра;
  • Стабилизатор — LM317К;
  • Транзисторы — TIP36C;
  • Операционный усилитель — LM301AN;
  • Конденсаторы электролитические – номинал см. схему, максимальным напряжением до 50В;
  • Диоды BR2 – 1N1007;
  • Диоды BR1 — MBR20100CT;
  • Резисторы R1 – 33 Ом, 2Вт;
  • Резисторы R5, R7, R8 – 0,1 Ом, 5Вт;
  • Остальные резисторы мощностью — 0,25Вт;
  • Резисторы Р1 – многооборотный подстроечный 470 кОм;
  • Предохранитель F2 – самовосстанавливающейся предохранитель от Littelfuse на 7А/30В.

Советы по оформлению корпуса

Корпус Kradex Z4A позволяет выводить элементы управления и индикации, как на лицевую, так и на боковые панели. Ручки регулировки, индикатор лучше всего устанавливать на лицевую панель. Разъем для выходного напряжения можно крепить где угодно.

Собранный своими руками лабораторный блок питания с использованием мощных полевых транзисторов и импульсных трансформаторов незаменим для работы. В качестве индикаторов желательно использовать цифровые электронные ампервольтметры.

Источники
  • https://svetilov.ru/komponenty/blok-pitaniya-na-12-volt-svoimi-rukami-primery-shem
  • https://supereyes.ru/articles/power_supply/kak-vybrat-reguliruemyy-preobrazovatel-napryazheniya/
  • https://allremont59.ru/sovety/napryazhenie-s-bloka-pitaniya-kompyutera-kak-vzyat-12-volt.html
  • https://SdelaySam-SvoimiRukami.ru/4261-laboratornyy-blok-pitaniya.html
  • https://amperof.ru/sovety-elektrika/laboratornyj-blok-pitaniya-svoimi-rukami.html
  • https://www.radioingener.ru/laboratornyj-blok-pitaniya-ot-0-30-volt-ot-0002-3-a/
  • https://SdelaySam-SvoimiRukami.ru/4404-prostoy-reguliruemyy-blok-pitaniya.html
  • https://SdelaySam-SvoimiRukami.ru/3871-laboratornyy-istochnik-pitaniya-iz-bp-kompyutera.html
  • https://remam.ru/elektrik/blok-pitaniya-kompyutera-v-zaryadnoe-ustroystvo.html
  • https://generatorexperts.ru/elektrogeneratory/iz-bloka-pitaniya-kompyutera.html
  • https://diodnik.com/peredelka-kompyuternogo-bloka-pitaniya-v-laboratornyj-na-shim-uc3843/
  • https://LampaGid.ru/elektrika/komponenty/blok-pitaniya-12v
  • https://CleverDIY.ru/kak-sdelat-bestransformatornyj-blok-pitaniya-na-12v
  • https://SdelaySam-SvoimiRukami.ru/5143-moschnyj-impulsnyj-blok-pitanija-na-12-volt-svoimi-rukami.html
  • https://diodnik.com/laboratornyj-blok-pitaniya-svoimi-rukami-13-30v-0-5a/

Оцените статью
( Пока оценок нет )
админ
Строительство, ремонт и благоустройство своими руками!
Схема блока питания компьютера: поэтапная инструкция для самостоятельного блока питания на 12 вольт
Планировка и идеи бани 6х6 с мансардой и туалетом
WordPress Themes
