Технология укладки теплого пола своими руками: мастер-класс

Содержание

Преимущества теплого пола

Подключение теплого пола к имеющейся системе отопления имеет ряд преимуществ:

  • Обеспечивает равномерный и оптимальный прогрев всей поверхности пола благодаря использованию дополнительных регулирующих устройств.
  • В помещении формируется комфортный микроклимат. Тепло будет сконцентрировано внизу помещения, а холодный воздух – вверху. Это наиболее удобный вариант для человека.
  • В системе используются материалы, не поддающиеся коррозии. Они прослужат длительное время при правильном монтаже.
  • Уменьшается движение воздушных масс, что снижает объем пыли во взвешенном состоянии. Это важно для аллергиков.
  • Единый источник для обычного и напольного отопления позволяет экономить на монтаже и исключает использование многих дорогостоящих устройств.
  • Снижаются расходы на отопления до 40%.
  • Отсутствует зависимость от электросетей.
  • Минимальная стоимость при самостоятельном монтаже.

Принципы технологии подключения к готовому отоплению

Подсоединение теплого пола к имеющейся системе отопления требует соблюдение следующих принципов:

  • к каждому радиатору потребуется дополнительно подключить коллекторный узел;
  • теплоноситель не должен иметь температуру более +55 градусов;
  • новая конструкция не должна иметь нормативное давление более 9 атм.

Во время подготовки требуется рассчитать рабочие параметры теплого пола, зависящие от имеющей отопительной системы. Она бывает одно- или двухтрубной.

В двухтрубной системе имеется два отдельных трубопровода. По одному происходит подача горячей жидкости, а по другому – отвод к котлу остывшей. В однотрубной системе теплоноситель циркулирует по одному трубопроводу. Теплый пол в таком случае будет подключен как дополнительный радиатор. Его монтируют после отопительного прибора, что исключает использование приспособлений для снижения температуры теплоносителя.

Невозможно получить эффективную работу теплого пола при гравитационном принципе перемещения жидкости. Переход теплоносителя из трубы большего диаметра в меньший невозможен, так как возникает гидравлическое сопротивление.

Проектирование теплого пола

Перед проектированием теплого пола следует убедиться в отсутствии препятствий для монтажа:

  • Высота потолков. Толщина теплого пола около 12 см. Этот размер должен быть заложен в первоначальный проект дома.
  • Место монтажа дверей. После укладки и заливки стяжки пол поднимется. Высота дверного проема должна быть сохранена (2,2 м). В противном случае потребуется его увеличение или изготовление новых дверей.
  • Ориентация окон. Северные и северно-западные окна повышают потери тепла. Для компенсации следует повысить мощность системы. При тепловых потерях более 100 Вт/кв.м. установка водяного теплого пола нецелесообразна.
  • Несущая способность плит перекрытия или балок. Необходимо, чтобы плиты перекрытия выдержали нагрузку от бетонной стяжки пола.

Расчет теплого пола

Объем требуемого материала зависит от параметров помещения и характеристик оборудования. Для расчета используют следующие данные:

  • высота помещения и площадь пола;
  • материал перекрытия и стен;
  • вид и степень теплоизоляции;
  • тип напольного покрытия;
  • диаметр и материал труб;
  • мощность централи ли котла;
  • желаемая температура.

Как рассчитать метраж трубы тёплого пола

Перед началом монтажных работ крайне важно правильно рассчитать общее количество расходного материала. Это связано с тем, что водяной контур, укладываемый в стяжку, должен быть цельным, без соединений.

Расчет длины трубы для водяного теплого пола делается следующим образом:

  • Расчет трубы на 1 м² выполняется в зависимости от шага между спиралями. Если расстояние между витками контура составит 10 см, потребуется около 10 п.м. расходного материала, 30 см – 3,4 п.м. Расход трубы для водяного теплого пола остается неизменным при любом способе укладки. На разницу в метраже влияет исключительно расстояние между витками контура.
  • Максимальное количество метров в одном водяном контуре составляет не более 70 м. При минимальном шаге в 10 см, 70 метров контура хватит для монтажа системы отопления на 7 м². Следовательно, чтобы прогреть комнату в 20 м², потребуется укладка трех отдельных контуров.
  • На расчет количества трубы также влияет будущее расположение мебели. В месте, где будет стоять мебель, стелить полы не нужно. Водяной контур нельзя укладывать вплотную к стенам и перегородкам. Минимальное расстояние не менее 20 см. Чтобы рассчитать трубу, от общей площади необходимо отнять размеры отступов. Для стандартной комнаты в 20 м², это составит около 3,6 м².

Если учесть все три аспекта: подсчитать максимальную частоту шага укладки труб водяного теплого пола (10 см), количество контуров и неотапливаемую площадь, можно прийти к следующим результатам. На комнату 20 м², потребуется три отопительных контура по 55 п.м. трубы.

Допустимое расстояние между трубами водяного теплого пола от 10 до 30 см. Выбор шага зависит от диаметра трубы, климатических условий и интенсивности эксплуатации системы отопления. Так, если пол планируют использовать в качестве основного источника тепла в доме, выбирается минимальное расстояние шага.

Виды укладки труб теплого пола

Существует несколько основных способов укладки теплого водяного пола. Самая простая схема укладки труб для водяного теплого пола – «улитка», позволяет выполнить самостоятельный монтаж, без привлечения специалистов. Низкая теплоотдача и эффективность способа «улитка» несколько снижает его популярность.

Также существует разновидность укладки – «змейка». Осуществить правильный монтаж змейкой достаточно проблематично и требует определенных профессиональных навыков. Но с помощью варианта укладки змейкой, удается сократить затраты на отопление.

Ракушка или улитка

Укладка пола осуществляется по спирали. При этом получается, что между трубами подачи горячей воды лежит обратка, в которой температура существенно ниже. Правильно проложить трубы пола улиткой достаточно просто.

Единственным недостатком метода является появление холодных зон при большом шаге укладки, что необходимо учитывать при необходимости рассчитать трубу. Оптимальным будет решение сделать шаг не более 10 см.

Змейка

Монтаж может быть выполнен обычной или двойной укладкой трубопровода. Правильная укладка труб для водяного теплого пола змейкой позволяет избежать появления холодных зон или неравномерного нагрева воздуха. Чтобы облегчить процесс монтажа, существуют специальные маты для крепления труб. Следуя инструкции по укладке, можно самостоятельно смонтировать систему отопления.

Чтобы разложить трубу змейкой, используют специальные фиксирующие элементы. Крайне важно, чтобы контур не был зафиксирован намертво. Труба под воздействием горячей воды будет расширяться и сужаться. Важно избежать деформации водяного контура после монтажа.

При выборе метода укладки, следует учитывать общую отапливаемую площадь помещения, наличие профессиональных навыков и соответствующего инструмента. Правильно подключить систему водяного отопления можно только строго соблюдая рекомендации и этапы монтажа, указанные производителем.

Длина контура теплого пола

Длина трубы теплого пола может быть опять же любой, если эта длина рассчитана в проекте. В ином случае придерживайтесь размера контура в 80-90 метров. Если длина будет превышена, то ничего страшного. Но лучше все же не превышать. Так же старайтесь рассчитать контуры теплого пола так, чтобы они были схожи по длине. Тогда и балансировать их не придется.

Диаметр трубы теплого пола

Вы удивитесь, но вы можете использовать так же и любой диаметр трубы, но 16 мм вам уже хватит за глаза. При всем при этом с небольшой трубой довольно просто работать. К другим диаметрам смысла прибегать не видим.

Последовательность укладки труб

Наибольшей популярностью на сегодняшний день пользуется бетонная система укладки. При этом способе трубопровод после монтажа заливается цементным раствором со специальными пластификаторами.

Работы выполняются следующим образом:

  • Подготавливается черновой пол. На предварительном этапе потребуется очистить основание от мусора, убрать наплывы. Обязательно рассчитывают и схематически разбивают помещение на несколько отдельных секторов.
    Обязательным условием является то, чтобы минимальная площадь участков была не менее 2 к 1. Длина контура не должна быть более 70 м. Руководствоваться при расчетах можно инструкцией по укладке трубы, которая предоставляется заводом производителем.
  • Теплоизоляция. Укладывается сверху чернового пола. Для изоляции можно использовать системы типа Penoplex. Стыки плиты задуваются монтажной пеной. Между предварительно рассчитанных участков укладывается демпферная лента, обязательная в устройстве теплых полов.
    Суть демпферной ленты сводится к тому, чтобы избежать растрескивания стяжки при нагреве. Демпферная лента создаёт зоны компенсации. Обязательно проводится разделение контуров демпферной лентой. Разница температуры в подаче и обратке горячей воды без применения компенсационного слоя приводит к образованию конденсата и растрескиванию стяжки.

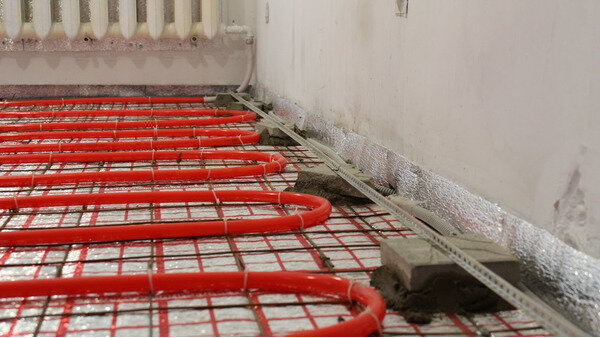

  • Монтируется армирующая сетка. По сетке разлаживаются маты для укладки.
    Если планируется обойтись без матов, то можно использовать пластиковую сетку для крепления труб. Армирующая сетка приподнимается над поверхностью приблизительно на 2-3 см.
  • Раскладываются трубы, используемые для монтажа. На предварительном этапе необходимо рассчитать идеальный шаг монтажа, а также способ раскладки. К арматуре крепление трубы осуществляется гарпунами.
  • Трубы заполняются водой и опрессовываются до максимального рабочего давления. При опрессовке труба расширяется и принимает рабочий размер, чтобы при эксплуатации исключить излишнее давление на бетонную стяжку.
  • Заливается бетонная стяжка.

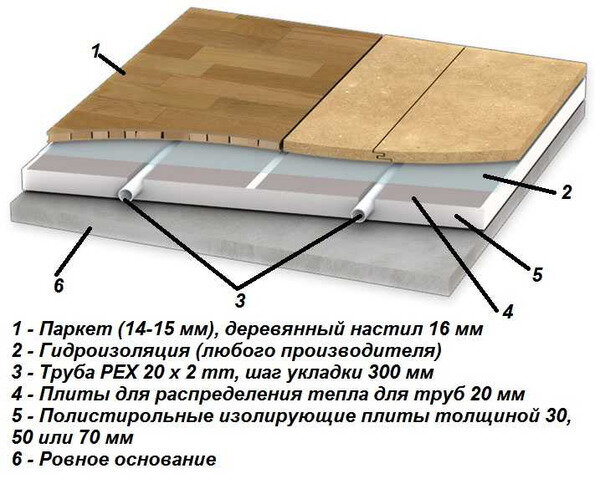

Еще один эффективный способ монтажа «полистирольный». В данном случае установка осуществляется на теплоотражающие пластины. Основанием для укладки трубы служат специальные маты, имеющие пазы и защелки.

Полистирольная система имеет несколько основных преимуществ:

  • Принцип укладки труб отличается простотой. Возможен самостоятельный монтаж водяного контура любым способом. На матах имеется специальная скоба для крепления трубы с защелкой замком, обеспечивающим необходимую надежную фиксацию.
  • Отсутствует необходимость в проведении дополнительных бетонных работ. Маты имеют металлические термоотражающие пластины. В пластины укладывают красную трубу на подачу и синюю на обратку. Сверху осуществляют заливку специальным раствором. На высыхание поверхности требуется 1-2 дня. На полы можно сразу стелить ламинат или линолеум, или любой другой вид напольного покрытия, что сокращает время проведения монтажных работ.
  • Скорость проведения монтажа. Полистирольный метод — это наиболее эффективная технология крепления труб водяного теплого пола. Отсутствует необходимость подвязывания и фиксации контура с помощью монтажной ленты или гарпунов. Скобы крепления расположены таким образом, чтобы полностью соответствовать необходимым техническим требованиям. Так, невозможно нарушить минимальный диаметр изгиба трубы, что является распространенной ошибкой при укладке без матов.
  • Максимальная теплоотдача. Алюминиевые теплораспределительные пластины укладываются поверх водяного контура, вставляются в маты. Такое устройство позволяет равномерно распределять полученное тепло по всему помещению. Как вариант, можно использовать металлические или оцинкованные теплораспределяющие пластины.
Полное соблюдение правил укладки труб змейкой или улиткой делает самостоятельный монтаж теплых полов водяного типа, проблематичным и практически невозможным. Облегчить процесс установки позволит применение специальных матов.

Как опрессовать тёплый пол

На сегодняшний день оборудование для опрессовки перестало быть редкостью. Причем, если раньше с этой целью использовали только промышленные установки, то сейчас можно приобрести механический ручной опрессовщик.

Как проводится данная процедура?

  1. Труба подачи горячей воды подключается к опрессовщику. Обратка остается присоединенной к водяному коллектору, на котором перекрывается отсекающий вентиль.
  2. Проводится опрессовка воздухом или водой. С помощью установки поднимается давление в водяном контуре. Практика показывает, что достаточно создать напор в 5-6 атм.
  3. Закрытый водяной контур оставляется на сутки с подключенным аппаратом. Это дает возможность поднять давление при опрессовке в случае необходимости.
  4. Через сутки проверяется давление в системе с предыдущими показателями. За это время изменений в давлении не должно быть.

Порядок опрессовки системы тёплого водяного пола включает проверку каждого отдельного контура, подключенного к коллектору. При присутствии свищей, локализацию можно найти с помощью обычного стетоскопа, или визуально, при опрессовке водой.
Основной инструмент для опрессовки труб – это механический или электрический насос, создающий необходимое давление в системе и контролирующий показатели с помощью манометра.

Частые ошибки при укладке труб

Существует несколько распространенных ошибок, которые совершают как профессиональные строительные бригады, так и новички монтажники. К ним относятся:

  • Превышение максимально допустимой длины трубы. Излишняя длина контура создает проблемы при циркуляции теплоносителя, появление холодных зон, повышение энергозатрат и т.д. Максимальная длина не должна превышать 70 м.
  • Укладка заменителей демпферной ленты или монтаж полов без ее применения. Зачастую приводит к выпадению конденсата сверху на напольном покрытии, появления трещин в стяжке.
  • Неправильный выбор метода монтажа. Раскладка теплого водяного пола улиткой оптимально подойдет для самостоятельной укладки, особенно если работы будут проводиться с заливкой стяжки.
  • Наличие скруток в бетонном полу. Предварительно необходимо рассчитать расход трубы на квадратный метр. Рекомендуется дать запас около 10% от общего количества п.м.

При выполнении работ, главное, не спешить и строго соблюдать инструкцию. Тогда даже самостоятельный монтаж будет качественным. Срок эксплуатации водяного контура составляет не менее 50 лет, но это возможно, только при соблюдении всех рекомендаций производителя относительно укладки теплых полов.

Устройство теплого пола

Водяной теплый пол основан на системе труб с теплоносителем, который постоянно циркулирует. Наиболее распространенный способ укладки – заливка в стяжку, но существуют и сухой метод монтажа – полистирольный или деревянный. При любом способе требуется уложить большой объем труб мелкого сечения под напольное покрытие.

Места установки

Большое количество труб ограничивает место использования теплого пола. Наиболее распространен он в частных строениях. В многоэтажках система отопления не рассчитана на этот вид обогрева. Сделать теплый пол в квартире возможно, но тогда будет холодно в вашей комнате или у соседей по стояку, все зависит от типа запитки. В некоторых случаях холодно будет по всему стояку, так как гидравлическое сопротивление теплого пола во много раз выше, чем у радиаторной системы. Это приводит к закупорке движения теплоносителя. По описанной причине получить разрешение на монтаж теплого пола в квартире у управляющего проблематично, а установка без него является административным правонарушением.

В современных новостройках делают две системы отопления для водяного теплого пола и радиаторного отопления. Владельцу квартиры не требуется разрешение на установку теплого пола, так как в системе заложен запас гидравлического сопротивления.

Особенности устройства теплого пола:

  • нельзя размещать нагревательные элементы в местах размещения мебели, так как она перегреется и рассохнется;
  • длина контура не должна превышать нормы:
  • при диаметре трубы 16 мм – 70-90 м;
  • 17 мм – 90-100 м;
  • 20 мм – 120 м;

Оптимальной длиной контура считают 50-60 м для трубы 20 мм. Гидравлическое сопротивление и тепловая нагрузка находятся в прямой зависимости. Целесообразно установить два небольших контура, чем один длинный. Вода для движения будет затрачивать меньше энергии, отдавая большую часть для обогрева пола.

  • шаг укладки – 100-500 мм;
  • использование терморегуляторов предотвращает перегрев системы.

Принцип работы

Чтобы правильно подобрать требуемый материал и установить водяной теплый пол самостоятельно, требуется разобраться в его принципе работы и составляющих.

Регулирование температуры

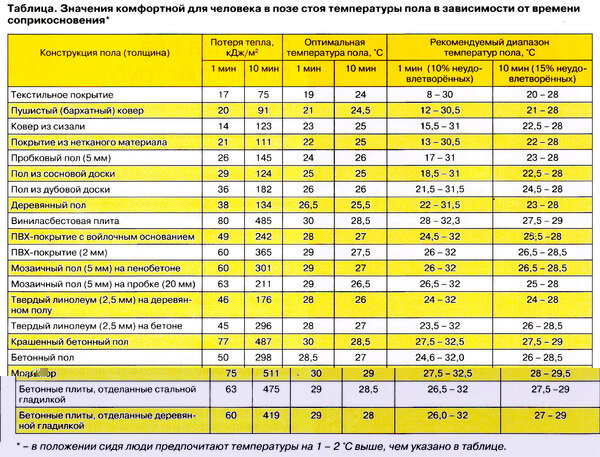

Для комфортного пребывания температура теплоносителя не должна быть более 45 градусов, что позволяет прогреться полу до 28 градусов. Многие отопительные системы не рассчитаны на столь низкие температуры: минимум 60 градусов. Исключением являются конденсационные газовые котлы, которые имеют максимальную эффективность при низких температурах. С них разрешено подавать теплоноситель напрямую в систему теплый пол.

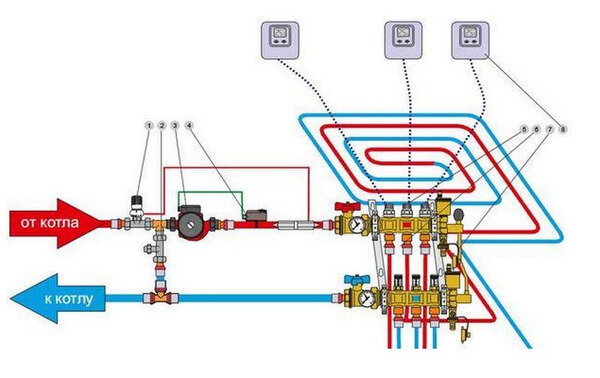

При наличии другого типа котла следует предусмотреть узел подмеса, где горячая вода смешивается с остывшим теплоносителем из обратного трубопровода.

Принцип работы заключается в следующем. Теплоноситель поступает из котла и попадает на термостатический клапан. При температуре, выше допустимой, из обратного трубопровода открывается подмес воды. На схеме выше видно перемычка перед циркуляционным насосом. В нее монтируют двух- или трехходовый клапан. При его открытии происходит подмес холодного теплоносителя.

Читайте также  Ремонт бетонного пола в гараже: инструкция

Смешанный теплоноситель подается на термостатический клапан. После достижения необходимой температуры подача холодной воды прекращается. Таким образом система автоматически регулирует температуру теплого пола.

Распределение по контуру

Далее теплоноситель нужной температуры поступает на распределительную гребенку. Для небольших помещений с одной петлей труб этот узел системы может отсутствовать. Если в комнате несколько петель, то теплоноситель должен быть равномерно распределен по каждой, а потом собран. Эту функцию выполняет распределительная гребенка или коллектор теплого пола. Проще говоря, это две трубы для подачи и возврата теплоносителя. К ним подключают все имеющиеся контуры входов и выходов.

Если теплый пол организован в нескольких комнатах, то рекомендуют использовать коллектор с регулировкой температуры. Для каждого помещения требуется своя температура: кто-то хорошо спит при + 25 градусах, а кто-то – при +18 градусах. Так же площадь помещений разная, а соответственно и длина контуров. В некоторых комнатах будут наружные стены, а в других – только внутренние. Потребуется разное количество тепла на обогрев в этих случаях. Для создания благоприятных условий проживания в каждом помещении используют гребенки с термостатами. Стоимость оборудование будет выше, а схемы укладки усложнятся, но появится возможность поддержания желаемой температуры.

На рынке представлено множество различных терморегуляторов: для контроля температуры помещения или пола. Выбор типа зависит от финансовых возможностей и пожеланий. Каждый из них управляет сервомотором на гребенке. Сервомотор получают команду на повышение или снижение проходного сечения, регулируя интенсивность.

Теоретически может возникнуть ситуация, когда подача в контуры прекратиться и котел может закипеть. Для исключения аварийной ситуации делают байпас, позволяющий проходить части теплоносителя. Подобные схемы полностью обезопасят котел и исключат его поломку.

Схема подключения

Подключить теплый пол происходит несколькими способами. Выделяют следующие схемы в зависимости от конфигурации системы отопления:

  • Однотрубная схема.

Контур с циркулирующим теплоносителем подключают после циркулирующего насоса, обратку – после. Регулирует работу системы коллектор или шаровой кран.

  • Двухтрубная схема. После укладки труб контур подключают к подающему и обратному трубопроводу. Контроль параметров происходит при помощи шаровых кранов на каждом.
  • Без циркуляционного насоса. Установка возможно, но нормальное функционирование системы не гарантировано. Монтаж достаточно сложен: подачу подключают в начале помещения, обратку – в конце. Важно соблюдать определенный уклон труб при монтаже.

В зависимости от конструкционных особенностей выделяют следующие схемы подключения:

  • Нерегулируемые. Используется маломощный циркуляционный насос, а длина контура не более 70 м. При диаметре труб 16 мм пропускная способность до 10 л/мин. Эффективность системы мала, так как невозможно контролировать параметры.
  • Балансирующая регулировка. Необходим специальный кран, который помогает снизить скорость потока и регулировать температуру пола.
  • С трехходовым клапаном. Используется термочувствительное устройство, которое повышает эффективность отопления за счет автоматической регулировки.
  • Со смесительным узлом. В систему монтируют расходомер или балансирующий клапан для постепенной регулировки расхода тепло энергии и перепада давления. Иногда используют автоклапан для стабилизации.

Монтаж теплого пола

Ключевой составляющей теплого пола является система труб и фиксаторов. Как упоминалось выше, существует две технологии монтажа теплого пола:

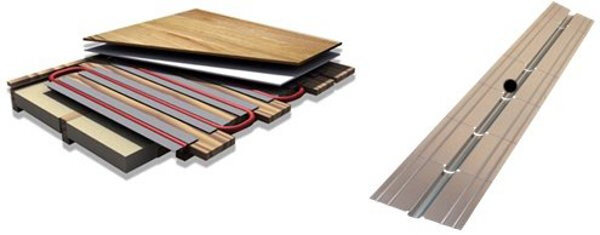

  • Сухая укладка (деревянная или полистирольная). В деревянных пластинах или пенополистирольных матах формируют каналы, в которые укладывают металлические полосы для труб. Это требуется для равномерного распределения тепла. Трубы должны быть в выемке. Поверх системы укладывают жесткий материал (ОСП, ГВЛ, фанера), а потом мягкое напольное покрытие. Допустимо уложить плитку на клей, ламинат и паркет.
  • Мокрая технология или укладка в стяжку состоит из разных слоев. Первоначально укладывают гидроизоляцию для предотвращения подтапливания соседей снизу. В частных домах этот слой можно пропустить и начать с утеплителя. Поверх укладывают трубы. Фиксация происходит при помощи ленты или сетки. Для безопасности труб можно положит армирующую сетку. Она распределит нагрузку, сохранив целостность труб. Теперь можно заливать стяжку. Обязательно использовать демпферную ленту по периметру помещения и в местах соединения контуров. Наверх этого «пирога» можно укладывать напольное покрытие.

Каждая из систем имеет свои плюсы и минусы. В некоторых случая допустимо использовать только определенный тип монтажа, независимо от его недостатков.

Читайте также  Технические характеристики линолеума - 32, 33, 34 класс, толщина, ширина

Выбор системы

Себестоимость готовых комплектов сухой системы выше. Однако их вес намного меньше, а ввод в эксплуатацию происходит быстрее.

Преимущества использования сухого монтажа:

  • Малый вес. Не каждый фундамент или перекрытие может выдержать нагрузку от водяного пола в стяжке. Минимальная толщина бетона над трубами составляет 3 см. При наружном диаметре трубы 3 см наименьшая толщина стяжки превысит 6 см. Учитывая высокую плотность бетона, вес будет значительным. Массу добавит плитка на клею. Если при расчете фундамента был заложен большой запас, то проблем не будет. В противном случае начнутся неприятности. При малейших подозрениях на слабость фундамента или перекрытий стоит монтировать теплый пол по деревянной или полистирольной системе.
  • Высокая ремонтопригодность. Несмотря на рекомендации использовать цельные бухты при укладке контура, со временем труба повреждается: случайно просверлили, лопнула из-за фабричного брака и др. Влажное пятно на бетонной поверхности говорит о повреждениях. Для устранения неполадок требуется разбить стяжку. Но местный ремонт может повредить рядом лежащие петли, расширив зону повреждения. Двойной шов в месте ремонта становится потенциальным местом следующей утечки.
  • Быстрый ввод. Теплый пол может эксплуатироваться только после окончательного высыхания бетона – более 28 дней. Включение системы до этого момента строго запрещено. Теплый пол на «сухой» стяжке используется сразу же после завершения монтажа.
  • Можно стелить на деревянный пол. Если черновой пол из дерева, то стяжка поверх не будет хорошей идеей. Даже если он выдержит вес конструкции, то эксплуатация теплого пола быстро разрушит древесину.

Причины использовать сухие технологии серьезные. Не стоит считать, что стоимость деревянного теплого пола стоит баснословных денег. Самыми дорогими элементами являются металлические пластины. Но они хорошо изготавливаются из листового алюминия. Главное – правильно гнуть, образовывая пазы для труб.

Полистирольная система теплого пола аналогичная деревянной.

Водяной теплый пол

При укладке водяного пола используются трубы из металла или полиэтилена, они имеют хорошие показатели теплопроводимости, легко гнутся, продаются в бухтах, что удобно, так как нет стыков внутри плиты.

Основные этапы процесса укладки тёплого пола в стяжку следующие:

  1. Раскладка труб согласно подготовленной схеме. Популярные способы размещения трубопровода в виде змейки или улитки. Трубы укладываются друг от друга на расстоянии 10 — 30 см. Рекомендовано делать максимальную длину петли не более 80 метров. Повороты должны быть плавные, резкие могут привести к порыву трубы. Особенно необходимо аккуратно производить изгиб металлических труб, это удобно делать, используя специальную пружину.
  • Закрепление элементов. Это можно производить с помощью крепёжного профиля, который монтируется к полу дюбелями, закреплять на арматурную сетку или укладывать на пенополистирольные маты.
  • Подключение подающего и возвратного трубопровода пола. Делается при помощи коллекторного распределительного узла, это лучший способ. Подключение труб к коллектору производится зажимными фитингами. Сначала, подсоединяется один край контура, а по завершению укладки второй.
  • Испытание конструкции. Процедуру необходимо провести до момента заливки стяжки. Для этого следует довести давление в системе до 4 БАР, и осуществлять наблюдение далее. Если давление остаётся в норме, то можно заливать стяжку.

Электрический теплый пол

В электрическом полу элементом обогрева выступает кабель.

Этапы установки кабельного тёплого пола в стяжку:

  1. Планировка системы. Определяется место расположения кабели и шаг элементов. Отступать от стены нужно не менее 5 — 10 см, а также от приборов отопления и мебели.
  • Подготовка места для датчика температуры и терморегулятора. Подготавливаются пазы для гофрированной трубы, в которой будут располагаться датчик и провода в момент бетонирования, иначе пол будет неровный.
  • Укладка системы. Если планируется монтирование кабеля, то потребуется цементно – песчаный раствор, а при использовании нагревательного мата цементная подушка не нужна.

Прокладывается кабель, начиная с фиксации его начала и муфты монтажной лентой. Затем он раскладывается согласно схеме по всей площади. Участки поворотов, если кабель не фиксирован на сетке, делаются с радиусом не менее 5 см. Недопустимо пересечения кабеля.

  • Закрепление кабеля. При установке тёплого электрического пола на арматурную сетку, крепление кабеля производится с помощью неё. Другой способ — закрепление на скобы и монтажную ленту.
  • Подключение системы. Кабель присоединяется к силовому элементу, и прячется в муфту. Затем, питающий кабель соединяется с терморегулятором.

Важно! Каждая система должна иметь отдельный терморегулятор.

  • Проверка электрического тёплого пола. После подсоединения всех проводов, устройство проверяется на работоспособность, путём подключения к электропитанию, и только тогда можно начинать заливку.

Материалы и порядок монтажа

Наиболее распространен теплый пол по «мокрой» технологии. Его структуру и требуемый материал рассмотрим более подробно.

Работу начинают с выравнивания, так как утеплитель может укладываться только на ровную поверхность. Игнорирование этого слоя проведет к большим затратам на обогрев. В первую очередь требуется черновая стяжка.

Порядок монтажа:

  • Раскладка по всему периметру демпферной ленты – теплоизоляционный материал толщиной до 1 см. Она требуется для предотвращения теплопотерь и компенсации температурного расширения. Используют специальную ленту или другой утеплитель аналогичной толщины.
  • Укладка теплоизолирующего материала на черновую стяжку. Толщина слоя зависит от региона, вида утеплителя, материала фундамента, организации чернового пола. Расчет ведется индивидуально по каждому случаю.

Лучшим вариантом будет экструдированный пенополистирол плотностью более 35 кг/кв.м. Материал имеет достаточную плотность, способен выдержать вес бетонной стяжки, эксплуатационные нагрузки. Единственный недостаток – дороговизна. Более дешевые теплоизоляторы имеют массу недостатков.

  • Армирующая сетка, шаг 5 см. К ней следует привязать трубы пластиковыми хомутами или проволокой. При использовании пенополистирола армирование можно исключить. Крепление происходит непосредственно к листам специальными скобами.
  • Установка маяков и заливка стяжки. Толщина слоя – от 3 см над внешней поверхности трубы.
  • Укладка чистового покрытия. Применяют любой тип покрытия, совместимого с теплым полом.

Трубы и схемы укладки

Главным элементом системы являются трубы. Они могут быть полимерные или металлопластиковые. Важная их особенность – длительный срок эксплуатации и хорошая гибкость. Основной недостаток – высокая теплопроводность. Более низкое значение этого показателя у новых гофрированных труб, выполненных из нержавеющей стали. Они так же хорошо гнуться и стоят не дороже своих предшественников, но из-за малой известности многие игнорируют их.

Диаметр труб определяют характеристики пола, находится он в пределе 16-20 мм. Существуют различные схемы укладки (спираль, змейка), которые учитывают особенности помещения.

Змейка является наиболее простым методом укладки, но к концу контура теплоноситель успевает остыть и незначительно греет поверхность. Так как самым теплым местом будет зона поступления теплоносителя, то укладку начинают с холодной зоны возле двери или окна.

Описанного недостатка лишены двойная змейка, спираль, но их укладка сложнее. Перед работой следует все прочертить на бумаге, чтобы не путаться в схеме.

Коллектор

Коллектор необходим для регулировки работы. Выбирать следует модель с нужным количеством выходов, чтобы подключить все элементы. Самый дешевый вариант – коллектор с запорным клапаном. Однако отсутствие регулировки часто снижает эффективность роботы теплого пола. В более дорогих моделей предусмотрены дополнительные клапаны для контроля рабочих параметров пола. Некоторые коллекторы имеют предварительный смеситель и сервоприводы. Первый требуется для регулировки параметра теплоносителя, а второй – для автоматизации процесса отопления.

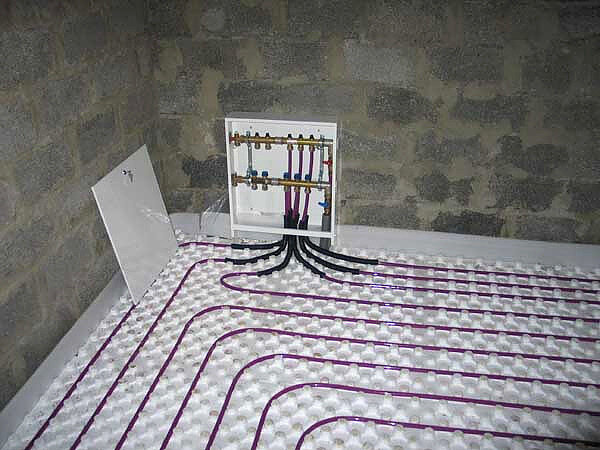

Коллектор монтируют в специальный ящик из оцинкованной стали. Установка происходит на определенной высоте, обеспечивающей дальнейший подвод нужных трубопроводов.

Теплоизоляционная подложка

Основание под укладку труб следует подготовить. Используют теплоизоляционную подложку:

  • с фольгированным покрытием (пенофол) для обеспечения дополнительного утепления перекрытия;
  • пенополистирольные плиты, которые повысят долговечность полимера.

Специальные бобышки и разметка на плитах пенополистирола упростит и ускорит укладку труб.

  • минеральные утеплители используют поверх грунта и если нижнее помещение не отапливают.

Теплоизоляционная положка должна быть определенной толщины и иметь требуемое сопротивление к теплопередаче.

Виды стяжки, какую выбрать для тёплого пола

В качестве стяжки на тёплый пол используются различные готовые составы, которых на строительном рынке множество. В зависимости от особенностей смеси, они предназначены для разных условий. Существуют два типа стяжки — мокрая (на основе бетона или цемента) и сухая.

Мокрая – сегодня популярна, так как стоит не дорого, хорошо держит тепло и практически любой может сделать её своими руками. Но длительность монтажа увеличивается, так как необходимо время для высыхания состава (месяц), что является большим минусом.

Сухая — это лёгкий насыпной материал, поверх которого кладутся листы ДСП или фанеры. Монтаж несложный, возможность сделать тонкий слой, особенно подходит при небольшой высоте помещения. Смеси сразу готовы к применению и не требуется время для высыхания.

На пол расстилается плёнка из полиэтилена, на которую высыпается сухой материал. Он ровняется, после чего можно приступать к монтажу финишного покрытия.

Так как в составе отсутствует вода, то укладывать можно при любой температуре, в том числе и при минусовой. Главный недостаток данной стяжки — боязнь воды, поэтому она не подходит для влажных помещениях и на водяные тёплые полы.

Теплый пол с бетонной стяжкой

С помощью бетона можно сделать очень прочное и надежное основание. Уложить на него теплый пол будет очень просто. Бетонное основание под теплый пол не затрагивает фундамент пола и внешние стены. Он является отдельным элементом.

Для приготовления качественного бетонного основания желательно использовать бетон марки не ниже М150. Если бетонное основание под теплый пол создается в большом помещении промышленной направленности, лучше использовать бетон марки М 300 и выше.

Перед началом работы, необходимо позаботиться о закупке всех необходимых компонентов для будущего бетонного основания. Лучше всего использовать речной песок, в котором содержится минимальное количество различных примесей, благодаря чему созданное бетонное основание будет отличаться особой прочностью. Также потребуется щебень.

Бетонное основание для теплых полов – это классический вариант устройства такой системы отопления. Преимуществ бетонной (мокрой) стяжки относительно много. Формируя бетонное основание, одновременно создается:

  • Качественный теплоизоляционный слой, который исключит большие теплопотери;
  • Максимально ровная поверхность, демонстрирующая хорошую устойчивость к механическому воздействию;
  • Система равномерного распределения теплоэнергии.

Подготовка грунта под бетонное основание

Прежде, чем приступить к созданию бетонного основания под теплый пол, необходимо позаботиться о правильной подготовке участка земли.

Крайне важно определить глубину залегания грунтовых вод, что позволит исключить риск подтопления созданного фундамента. Лучше всего позаботиться об организации дренажной системы, которая будет заниматься отводом воды.

Решив проблему с грунтовыми водами, можно будет начинать работы по созданию бетонного основания. Как уже отмечалось, лучше всего использовать речной песок. Щебень нужно использовать крупной фракции. Глубина залегания слоя должна составлять до 30 сантиметров.

Если грунт под домом сухой, то сверху укладывается подстилочный слой. Можно использовать геотекстиль, который поможет избежать проникновение влаги выше данного слоя. Поверх подстилочного слоя засыпается гравий или щебенка крупной фракции.

После засыпки слоя, он должен быть хорошо утрамбован. Для этого, в больших количествах, используется обычная вода. Заменять песок торфом или черноземом запрещается, ведь они очень хорошо вымываются.

Читайте также  Утепление пола в деревянном доме снизу: материалы и технология монтажа

Важно учитывать следующие моменты, которые касаются подготовительных работ перед созданием бетонного основания:

  • Подстилочный слой. Делая такой слой в 4-5 сантиметра толщиной, его можно превратить в несущий слой. Для этого слой щебенки заливается цементно-песчаным составом. Рекомендуется использовать бетон марки В10. Чтобы не допустить растекание смеси, используют рейки. Смесь необходимо регулярно увлажнять до полного ее засыхания;
  • Гидроизоляционный слой. На нижнем уровне бетонного основания традиционно выполняется гидроизоляционный слой. Для этого используется толстый полиэтилен, который укладывается внахлест друг на друга. Этот материал используется по той причине, что он достаточно качественный и дешевый. В качестве альтернативы можно использовать полимерно-битумные мембраны, которые выполнены из полиэстера. Укладывая такие пластики или полиэтилен, важно делать заступ на стены до 20 сантиметров;
  • Теплоизоляционный слой. Чтобы защитить будущее бетонное основание от промерзания и теплопотерь, необходимо позаботиться об организации теплоизоляционного слоя. Как показывает практика, качественный теплоизоляционный слой способен блокировать утечку тепла с помещения до 20%. Надежный теплоизоляционный слой должен отличаться рядом особенностей. Первое – иметь низкую теплопроводность. Второе – отличатся хорошей прочностью. Третье – сохранять свои характеристики даже при высокой влажности или низких температурах. Лучший теплоизоляционный слой на сегодняшний день – это теплоизоляционные подложки из пенополистирола.

Сухая стяжка под теплый пол

Обеспечивается за счет специальных сыпучих составов, которые выкладываются поверх гидроизоляционного слоя. Сухая стяжка одновременно выполняет роль теплоизоляционного слоя. Отличается следующими преимуществами и недостатками.

Преимущества:

  • простой монтаж;
  • если мокрую стяжку необходимо залить за один прием, то в случае с сухой, можно остановиться в любой момент, а после снова вернуться к работе;
  • можно сразу приступать к последующим работам, так как не требуется ждать высыхания;
  • часто используется керамзит, который отличатся превосходными теплоизоляционными свойствами;
  • под слоем засыпки можно спрятать проводку и другие технические коммуникации.

Недостатки:

  • в сухой засыпке часто заводятся грызуны и другие насекомые;
  • если произойдет утечка теплоносителя или же вода просто проникнет под напольное покрытие, то она легко просочится через сухую стяжку, что приведет к образованию плесени;
  • сухая стяжка отличатся плохой несущей способностью.

Теплый пол с полусухой стяжкой

Основное отличие полусухой стяжки от мокрой – это меньшая влажность состава. Проверить, что смесь соответствует заявленным требованиям, можно и голыми руками. Сжав ее в руке, из нее не должна вытекать вода, но при этом смесь не должна рассыпаться. К основным преимуществам полусухой стяжки можно отнести следующее:

  • низкая стоимость;
  • удобно в использовании;
  • отличные теплоизоляционные свойства;
  • отсутствие усадки при высыхании;
  • на подготовку смеси уходит значительно меньше.

Структура и толщина

Тёплый пол под стяжку — многослойная конструкция. Снизу монтируется черновой слой, предназначенный для выравнивания неровностей основания. В случае если основанием выступает бетонная плита перекрытия, и она ровная, то данный слой можно не заливать.

Второй слой делается только при электрическом типе полов, он заливается на гидроизоляцию. Третий — обязательный при любом виде тёплого пола, на него стелится финишное покрытие.

Самые популярные мокрые стяжки:

  1. Бетон с небольшими фракциями — используется для монтировании чернового пола или водяной тёплой системы.
  2. Составы на основе цемента и песка — именно такие смеси с добавлением пластификаторов, применяются при монтаже тёплых электрических полов.

На объём цемента в стяжке влияет вид напольного покрытия, которое планируется укладывать. Если используется тяжёлый материал — паркет, ламинат или керамическая плитка, то к 1 части цемента добавляется 5 песка и 0,7 воды.

При установке в качестве чистового покрытия линолеума или ковролина, пропорция следующая: песок, цемент и вода (1 — 4 — 0,7). Если в стяжку добавляется щебень, то: цемента — 1 часть, песка — 3, щебня — 5.

Особых требований к технологии выполнения стяжки нет, однако есть ряд правил, от которых зависит надежность всей конструкции. Во-первых, она должна иметь определённую толщину, и быть ровной, иначе могут возникнуть неполадки в функционировании системы. Это может выражаться в образовании трещин, неравномерном прогревании пола, что спровоцирует перегрев нагревательных элементов.

Устройство тёплых полов заливается бетонной стяжкой, в жилых помещениях толщиной 3 — 7 см, а в производственных до 10 см. При монтировании водяной системы размер слоя над трубами от 4 до 7 см. Покрытие толщиной от 3 до 5 см даёт возможность практически сразу, и равномерно нагревать пол и помещение, как только включается обогрев.

При небольшой высоте потолков, не позволяющей делать стяжку 3 и более сантиметров, рекомендовано использовать самовыравнивающиеся смеси, нанесение их на трубы слоем 2,5 см достаточно для прочности конструкции.

Подготовка перед монтажом тёплого пола

Важным моментом перед монтажом системы подогрева являются подготовка поверхности, и обустройство гидро- и теплоизоляции. В противно случае, функционировать система будет менее эффективно.

Проектирование конструкции

Любые строительные процедуры следует начинать с подготовки проекта. Нужно произвести расчёт теплоотдачи, шаг трубы или кабеля тёплого пола. Правильно подобрать все слои конструкции, и рассчитать затраты. Кроме того, необходимо определиться с чистовым покрытием, от него зависит не только толщина стяжки, но и шаг нагревательных элементов.

Подготовка основания пола

Требование к основанию для монтажа теплосистемы, вне зависимости от вида — чистая и ровная поверхность. Поэтому, предварительно специалисты рекомендуют подготовить места для магистрали, и сделать пазы для прокладки проводов, чтобы потом не намусорить.

При наличии трещин, их необходимо заделать. При больших неровностях в основании, допускается заливка тонкой черновой стяжки под тёплый пол (смесь из цемента с пластификаторами), она должна подсохнуть, прежде чем приступать к выполнению дальнейших работ. Если отсутствует потребность в заливке, то нужно вымести мусор, и пропылесосить пол от пыли.

Важно! Допускаются перепады чернового пола 5 мм, если больше, то это способствует образованию воздушных карманов, что отрицательно влияет на функционирование системы и равномерность обогрева.

Устанавливаем тепло- и гидроизоляцию

На основание кладётся утеплитель (пенопласт, минеральная вата), материал обязан обладать прочностью, крепится он специальным клеем. Именно этот слой способствует уменьшению потерь тепла и расходов на обогрев. Для водяных полов рекомендована теплоизоляция с фольгированной поверхностью.

Сверху кладётся гидроизоляционный слой. При монтажных работах теплого пола в многоэтажке, на него следует обратить особое внимание, от этого зависит состояние потолков у соседей снизу в случаи протечке. Если же квартира на первом этаже, то требуется парагидроизоляция, так как из подвала могут проникать пары от коммуникаций.

Нельзя забывать и о том, что гидроизоляция будет располагаться под тёплым полом, поэтому она должна выдерживать высокие температуры. Для использования с нагревательными системами рекомендуется применять следующий материал:

  • обычную полиэтиленовую плёнку, не тоньше 200 мкм;
  • цементно-полимерную смесь — идеальный вариант, она эластична, абсолютно водонепроницаема и имеет высокую теплостойкость;
  • мембрану из жидкого силикона или ПВХ;
  • рулонные изделия.

Чаще, практикуется укладка полиэтиленовой плёнки, из-за невысокой стоимости. Она укладывается в внахлёст 10 — 15 см, а стыки проклеиваются при помощи монтажного скотча.

Установка демпферной ленты

Демпферная лента — вспененный полиэтилен, имеющий самоклеящуюся основу. Обычная её толщина 6 — 8 мм. Лента компенсирует расширение стяжки в отопительный период. Монтируется она по всему периметру площади, в местах соединения стен с полом.

Лента оборудуется так называемым «фартуком» из ПЭТ-плёнки, при помощи него прикрывается место стыка между лентой и теплоизоляцией, тем самым, при заливке раствор не затечёт в промежутки. Высота ленты зависит от толщины стяжки, причём верхняя граница должна располагаться над напольным покрытием.

Монтируем сетку

Армирующую сетку можно уложить как под трубы или кабель тёплого пола, так и сверху них, а можно и с обеих сторон. Более удобный вариант — сетка под нагревательными элементами, так как они крепятся к ней.

Нет необходимости в специальных клипс для фиксации деталей. Однако она не армирует основание, в отличие от сетки сверху, которая удерживает раствор и делает его единым монолитом. Но при высоком качестве цемента можно обойтись без сетки, или заменить её фиброй.

Руководство по монтажу ТВП

Перед укладкой конструкции теплого пола следует произвести подготовительные работы: закупить комплектующие, наметить место установки шкафа, продолбить в стенах отверстия для коммуникаций. Затем можно приступать к первому этапу.

Шаг #1 — устройство чернового пола

Если теплый пол планируется оборудовать прямо по грунту, рекомендуется выбрать один вариант из двух:

  • сделать «черновую» стяжку из цементной заливки;
  • вместо стяжки насыпать, уплотнить и разровнять слой песка.

Слой песка потребуется в любом случае, так как он служит основанием и для стяжки. На него кладут слой гидроизоляции, самый элементарный вариант – толстая полиэтиленовая пленка.

Уплотнение и выравнивание песчаного слоя очень важны. Допускаются небольшие впадины глубиной до 5 см, но для монтажа труб лучше, если он будет идеально гладким

При расчетах следует помнить, что теплопотери при устройстве системы по грунту выше, следовательно, температура теплоносителя в трубах должна быть больше обычной.

Шаг #2 — укладка теплоизолирующего слоя

Утеплитель укладывают на чистый, ровный пол. Перед началом работ на стенах отбивают полосу – уровень чистого пола, небольшие впадины, если они образовались в процессе строительных работ, засыпают чистым сухим песком.

Монтажная инструкция:

  1. Расстелить гидроизоляцию – листы пленки плотностью 150-200 мкм уложить с нахлестом не менее 10 см и завернуть на стены.
  2. Уложить плиты экструдированного пенополистирола маркировкой вверх, стыкуя пазами между собой. Начинать лучше с дальнего угла.
  3. При необходимости вырезать фрагменты строительным ножом.
  4. Закрепить плиты тарельчатыми дюбелями на углах, по средней части стыков и по центру плит.
  5. Заклеить швы строительным скотчем.

Если потребуется укладка второго слоя, то направление верхних плит лучше изменить, то есть класть их перпендикулярно нижним.

При укладке следует избегать больших зазоров и щелей. Если они все же образовались, пустоты можно задуть пеной или закрыть обрезками пенополистирола

Для передвижения по плитам во время монтажа рекомендуют подкладывать тонкие доски или куски фанеры – структура плит, несмотря на плотность, может деформироваться.

Шаг #3 — разметка и размещение труб

На поверхность плит наносят разметку, используя маркер или малярный шнур. Если вместо ЭППС применяются профильные маты, разметка не потребуется.

Существует риск залома и закручивания трубы при размотке, поэтому лучше использовать специально устройство для раскручивания бухты. Вручную разматывать придется дольше

Перед началом монтажа труб также советуют установить коллекторы и подготовить места для соединений.

Монтажная инструкция:

  1. Отмотать от трубы 15-20 м, надеть на конец теплоизолирующий рукав и фитинг для присоединения.
  2. Подключить к коллектору.
  3. Аккуратно уложить трубу согласно разметке.
  4. Закрепить контур гарпун-скобами.
  5. Подвести трубу к коллектору, присоединить второй конец.

Длину каждой петли необходимо зафиксировать, и не просто запомнить, а записать около фитинга на стене.

По краям укладывают демпферную ленту или какой-либо ее заменитель – например, кусочки пенопласта 1,5-2 см в толщину. Они хорошо держатся на жидких гвоздях

Транзитные трубы, проходящие через стены или переходные зоны, максимально утепляют рукавами. Вместо дорогих импортных изделий можно использовать обыкновенный утеплитель – вспененный полиэтилен.

Шаг #4 — монтаж армирующей сетки

Правильно уложенная арматура должна находиться над трубами, а не под ними и не между ними. Приемлемый вариант – металлическая сетка с ячейкой 10*10 см из 3-миллиметровой проволоки.

Неправильно и фиксировать контуры к металлической сетке, она в таком случае будет выполнять функцию подставки, а не армирования. Грамотная укладка – когда сетка над трубами

Сейчас многие вместо проволочной сетки используют пластиковую. Такой вариант также подходит, так как полимер создает необходимую жесткость.

Шаг #5 — тестирование системы

Пока не проведены гидравлические испытания для проверки герметичности системы, стяжку заливать нельзя. Обычно контуры проверяют по очереди.

Сначала к трубе подключают магистраль и насос, подают воду. Для отвода используют шланг, подключенный к сливному патрубку коллектора.

Опрессовочный насос – лучшее приспособление для проверки системы. Его можно взять в аренду. Также для испытаний можно нанять специалиста, у которого обычно есть необходимый инструмент

Во время проверки могут отлетать скобы, так как труба под давлением стремится к выпрямлению. Отлетевшие гарпуны крепят в 5 см от прежнего места, после заливки стяжки он уже не отлетят.

Шаг #6 — укладка цементной стяжки

Трубы оставляют под давлением 5 бар и начинают производить укладку стяжки. Обычно применяют традиционный маячковый способ. В качестве маячков можно использовать металлический профиль для гипсокартона.

Обычный раствор для стяжки не подходит, в цемент необходимо добавить пластификаторы и фибру, так как нагрузка будет не только механическая, но и температурная

Укладку выполняют частями, начиная с дальнего угла. Каждый фрагмент сразу после заливки необходимо выровнять, устранить провалы и наплывы.

По истечении 2 суток проводят зачистку поверхности, обрезают демпферную ленту, опрыскивают стяжку водой и накрывают пленкой (последнее два действия повторяют 10 дней).

Ввод в эксплуатацию

Полное созревание цементной стяжки происходит через месяц, именно тогда и нужно производить балансировку с помощью коллекторных расходомеров.

С помощью балансировочных вентилей регулируют расход теплоносителя, во всех контурах он должен стать одинаковым. Если опыта самостоятельной балансировки нет, лучше пригласить специалиста

После манипуляций с холодной водой, если система работает правильно, можно провести испытания с нагретым теплоносителем. На этом монтаж теплого пола считается законченным.

Монтаж электрического пола в стяжке

Процесс установки в стяжку электрических теплых полов отличается трудоемкостью. Преимущество такого способа в том, что нагревательный элемент, находясь в центре стяжки, скорее и равномернее прогреет поверхность. Технологический процесс состоит из нескольких этапов.

Этап 1: Уборка основания перед устройством системы

Этап 2: Выравнивание основания под теплый пол

Этап 3: Укладка теплоизоляционной подложки

Этап 4: Сооружение армирующей сетки

Этап 5: Крепление электрического кабеля к арматурной сетке

Этап 6: Установка устройства управления на стену

Этап 7: Заливка стяжки поверх электросистемы

Сначала заливают первый слой — это будет основа. Предварительно плиты очищают. Расширяют при помощи перфоратора трещины шириной более миллиметра и заполняют их, а также сколы и отверстия, раствором.

Плиту выравнивают по горизонтали, в случае необходимости применяют состав «наливные полы». После высыхания основы наносят жидкую гидроизоляцию, и оставляю на 2 ч., чтобы подсохла.

По поверхности расстилают теплоизолирующую подложку с фольгированным теплоотражающим слоем. Если снизу находится неотапливаемое помещение, то выбирают теплоизоляцию высотой от 5 до 10 см. В противном случае достаточно слоя в 2-3 см. Герметизируют швы и стыки фольгированным скотчем.

Выполняют сборку нагревательного контура. В перпендикулярном направлении по отношению к стене, выбранной для установки блока управления, монтируют полоски с защелками для фиксации кабеля. Кромки полимерных полосок должны заканчиваться на расстоянии 50-100 мм от стен.

Если вместо полосок взяты монтажные рейки, то их удаляют от стен на 200 мм. Перед укладкой теплого пола проверяют сопротивление кабеля при помощи тестера. Показания сверяют с паспортом, допустимая разница — 10% максимум.

Кабельная система «теплый» пол подходит для помещений всех типов. Она удобна в монтаже и отличается экономным расходом электроэнергии

Отправной точкой в схеме подключения кабеля электрического теплого пола по классической версии является блок управления. Оформляют выкладку в форме «змейки» и располагают параллельно стене.

Все переходы на следующий оборот должны находиться за пределами пограничных реек. На финише у противоположной стены должен оказаться изолированный конец. Вариант, когда монтаж начинают с конца, также возможен.

После того как линия будет полностью уложена, между витками монтируют датчик температуры в металлическую гофрированную трубу. Провода выводят по направлению к плинтусу, а затем к блоку управления. Замуровывать датчики в бетон не стоит — их извлечение в случае необходимости становится очень затруднительным.

После проверки надежности фиксации уложенных элементов их заливают бетонной стяжкой, мощность которой зависит от технических данных объекта и типа электрической греющей системы. Раствор нужно хорошо уплотнять. Если останутся пустоты, снизится теплопроводность верхнего слоя.

В роли управляющего блока для теплого пола выступает терморегулятор. Он отвечает за обработку информации, поступающей от термодатчика, и отключение или включение системы в соответствии с настройками. Терморегулятор может быть как программируемым, так без программного обеспечения. Подключают его к розетке 220 В. Место для установки выбирают на участке со свободным доступом.

Подключение начинают с подсоединения датчика температуры после этого — нагревательного кабеля к отдельным разъемам. Дальше к управляющему блоку подводят линию от щитка

Специалисты не рекомендуют подключать управляющий блок к обычной розетке. Это может создать дополнительную нагрузку на электропроводку. Необходимо создать отдельную ветку для подключения системы.

В некоторых случаях кабель укладывают в штробы, проделанные в бетонной стяжке. Кабель в штробах заполняют плиточным клеем. Преимущество этого способа в том, что уровень финишного покрытия остается на прежнем уровне. После завершения монтажа кабеля, пол включают только через 2 недели.

Электрический пол на основе термомата

Для производства термоматов используют кабель не толще 45 мм. Его закрепляют на стекловолоконной сетке шириной 0,5 м. Кабель имеет экранированную и защищенную внешней оболочкой жилу. Для жилых помещений используют нагревательные маты с двойной жилой из-за их значительно меньшего уровня электромагнитного излучения.

Если выбрана плитка, как финишное покрытие, вместо бетонного раствора поверх кабеля заливают клей для этого вида материала, специально предназначенный для теплого пола

Монтаж тепловых матов

Перед раскладыванием теплового мата пол покрывают слоем грунтовки. Это увеличит сцепление клея с бетонной поверхностью. Обычно клей наносят сразу на мат, но если это влажное помещение, то после нанесения и высыхания тонкого слоя клея его покрывают гидроизоляцией, а затем снова клеем.

Чтобы не нарушить целостность кабеля и равномерно нанести связующее вещество, нужно распределять клеевой состав при помощи пластиковой гребенки. На клей укладывают плитку и выравнивают ее.

Плитка плюс клей в сумме должны давать 20 мм, хотя отдельные производители рекомендуют минимум 50 мм. Объясняют это тем, что при такой толщине прослойки тепло распределяется более равномерно.

На фото изображена последовательность укладки теплого пола из тепловых матов под плитку, начиная от выбора места (1) до укладки плитки (7). Монтаж упрощается, если помещение имеет прямоугольную форму

В соответствии с ПУЭ обязательно следует устанавливать защитное отключение, гарантирующее безопасность и автоматический выключатель. Если систему монтируют в ванной, терморегулятор следует вынести в смежное сухое помещение.

Процесс укладки инфракрасной системы

Если прежнее покрытие в нормальном состоянии, то технологией укладки электрического инфракрасного теплого пола разрешается не демонтировать его. Достаточно просто очистить и устранить перепады. Рулон пленочного пола нарезают используя обычные ножницы.

Следует учитывать, что при формировании поверхности полосы не должны перекрещиваться или соприкасаться токоведущими шинами. Обычно производители обозначают места раскроя. Это не значит, что пленку нельзя резать в других удобных местах.

Главное, срез должен проходить по промежутку между нагревательными элементами. В случае если разрез пришелся на обозначенную линию, изолируют только коллекторные биметаллические пластины. В других случаях скотчем проклеивают концы полос.

Сначала укладывают слой гидроизоляции, чтобы предохранить пол от поступления влаги из бетонного перекрытия. Дальше идет теплоизоляция, предотвращающая потери теплоты от излучения, уходящего в основание. Материал можно использовать любой, главное, чтобы металлизированная сторона была направлена наружу.

Размечают места, где будет проходить электропроводка. После отводят место под монтаж термодатчика. Канал под температурный датчик выполняют шириной около 20 мм. Проводку для датчика помещают в гофрированную трубку, затем укладывают в подготовленный канал.

Дальше укладывают подготовленные полосы согласно эскизу. С целью уменьшения длины провода при укладке полосы разворачивают торцовыми сторонами к стене, где впоследствии будет находиться терморегулятор и останавливаются, не доходя до нее сантиметров 15.

Если в комнате есть камин, от него отступают не менее 1 м. Укладывается пленка той стороной вверх, которая изготовителем системы указана в инструктаже к продукции. Подсоединяют зажимы к краю биметаллической полосы, затем подключают провода — к левым зажимам крепят левые, а к правым — правые.

Проводку для термодатчика следует прятать под термопленку. С этой целью в теплоизоляции вырезают узкие канавки шириной по 1 см, а по уложенному в них силовому кабелю наклеивают скотч и укрывают термопленкой. Нельзя допускать, чтобы провода возвышались над теплоизоляцией.

Изоляцию на краю провода снимают, свертывают, сам провод просовывают через зажим, фиксируют при помощи плоскогубцев, затем точку соединения изолируют битумным скотчем. Соединив всю цепь, замеряют сопротивление полученной конструкции.

Возможно использование как отражающей теплоизоляции, так и не отражающей в виде пробкового полотна. Регламентируется только толщина слоя — от 3 до 5 мм. Скрепляют полосы теплоизоляционного материала монтажным скотчем

Завершающий этап — монтаж финишного покрытия. Принцип подключения терморегулятора одинаков для всех типов теплого электрического пола.

Теплый пол стержневого типа

Стержневой карбоновый пол — это стержневая конструкция, обогревающая помещение инфракрасными лучами дальней волны. В этом диапазоне отсутствует электромагнитное излучение. Особенность его в том, что нагревается не атмосфера, а предметы, присутствующие в комнате.

Композитный материал карбон имеет в своей основе углеродистую наноструктуру в сочетании со связывающими компонентами. Карбоновый и углеродистый пол — одно понятие

Выбор и укладка финишного покрытия

Выбирать финишное покрытие нужно с учётом требований, которые возлагает на них пол с обогревом. Такие покрытия имеют обозначение на упаковке, которое говорит о его совместимости с тёплыми полами.

Помимо этого, изделие должно подбираться в зависимости от предназначения помещения. В ванной комнаты с повышенной влажностью, лучше укладывать керамическую плитку, так как она не боится воды, химических моющих средств и проста в уходе.

Кроме того, плитка — лучший теплопроводящий материал, и наиболее подходит для полов с обогревом любого типа. Плитка фиксируется при помощи специального клея, который наносится на неё слоем 50 мм. По её углам выставляются крестики, они служат ориентиром для размещения следующего изделия.

При выборе древесины, стоит отметить, что она плохой проводник тепла, поэтому лучше брать экзотические породы деревьев. Ламинат, линолеум и ковролин — также по теплопроводимости стоят ниже керамики, и менее экологичны. А вот по эстетическим показателям они более пригодны, и способны создать отличный интерьер. Предпочтительней их укладывать на тёплый электрический пол.

Ламинат монтируется на прогретый пол, поверх стяжки укладывается тонкая подложка. Принцип монтажа ламината стандартный, путём защёлкивания замка двух рядом расположенных дощечек.

Линолеум или ковролин укладывается очень просто. Как только подсохнет поверхность, её нужно очистить от пыли, и поверх неё уложить гидроизоляцию (полиэтиленовую плёнку). После этого можно расстилать материал.

Если площадь большая, и понадобится несколько полос, то они кладутся в стык, и соединяются холодной сваркой. Как видите, осуществить укладку тёплого пола в стяжку самостоятельно несложно, и под силу каждому. Главное правильно составить схему конструкции и подобрать подходящий материал.

Распространенные ошибки

Как установить правильно своими руками электрические полы — этот вопрос часто встаёт перед новичками, которые хотят сделать данный обогрев дома.

Главная ошибка — монтаж полов под крупногабаритной мебелью. Под ней, поверхность не охлаждается, что приводит к перегреву, а затем выходу системы из строя.

Нельзя так же сгибать кабель, это нарушит функционирование устройства. При укладке кабельных мат, резать провод недопустимо, поэтому следует правильно рассчитать размер обогреваемой площади.

Распространённая ошибка, при сооружении электрополов — несоответствующий контроль за сопротивлением изоляции при монтаже. Показатель не должен превышать указанный производителем, более чем на 10%.

При использовании плёночного тёплого пола, он может перестать греть, при повреждении плёнки. Токоведущие его части должны быть качественно изолированы, иначе произойдёт утечка электрического тока, в итоге система отключится.

Если говорить о датчике температуры, то не стоит заливать его в стяжку. В случаи поломки, замена будет сложной. Он размещается в гофро трубе.

Требования безопасности к эксплуатации

Прежде чем эксплуатировать электрические полы, ознакомьтесь с инструкцией производителя находящейся в комплекте.

Основные требования безопасности, которые распространяются на все виды электрополов:

  1. Нельзя укорачивать нагревательный элемент;
  2. Необходимо брать только предназначенный для тёплых поло раствор для стяжки или плиточный клей;
  3. Вскрытие термоусадочных муфт на участках стыковки греющей и установочной части пола запрещено;
  4. Не стоит стелить на нагревательные секции ковролин и размещать мебель без ножек.
Источники
  • https://zen.yandex.ru/media/id/5c656eb04a187700aeb45104/kak-sdelat-teplyi-pol-ot-otopleniia--shemy-montaja-materialy-pravila-raschetov-osobennosti-ukladki-trub-5cc145aca7763100b2dafcad
  • https://AvtonomnoeTeplo.ru/teplye-poly/586-kak-pravilno-ulozhit-teplyy-vodyanoy-pol.html
  • https://eurosantehnik.ru/instrukciya-po-montazhu-vodyanogo-teplogo-pola.html
  • https://TrubaNet.ru/teplyjj-pol/ukladki-tjoplogo-pola-v-styazhku.html
  • https://OtoplenieBlog.ru/oborudovanie/teplyj-pol/kakim-mozhet-byt-osnovanie-pod-tyoplyj-pol.html
  • https://sovet-ingenera.com/otoplenie/teply-pol/teplyj-vodyanoj-pol-v-chastnom-dome.html
  • https://sovet-ingenera.com/otoplenie/teply-pol/elektricheskij-tyoplyj-pol-svoimi-rukami.html
  • https://TrubaNet.ru/teplyjj-pol/montazh-jelektricheskogo-teplogo-pola.html
[свернуть]

Опубликовано: 31.07.2017

Поделиться:
Нет комментариев

Добавить комментарий

Войти с помощью:
×
Рекомендуем посмотреть
WordPress Themes
9e3377222f69609b
