Инструкция, как перенести розетку в другое место: подробная пошаговая инструкция как переносится и маскируется розетка

Причины переноса розетки

Наиболее частыми причинами, из-за которых возникает необходимость перенести розетку, являются:

• Перестановка мебели или установка нового оборудования – в первом случае перемещение узла подключения обуславливается тем, что к старым закрывается доступ, во втором, отсутствием возможности осуществить электрический контакт в этой точке.
• Чрезмерного нагрева по причине большого количества подключенных потребителей в одну электрическую точку. Так как это может привести к перегреву и дальнейшему возгоранию.
• По причине отсутствия напряжения или неисправности старого устройства, которые не позволяют заменить их на новые.

Розетка мешает – нужен перенос

Итак, что мы имеем исходно. Спальня. Розетка на высоте около 0,9 м. Около розетки стоит раскладной диван. Если в розетку что-то воткнуть (а это телевизор), то при раскладке дивана её вырывает “с мясом”. Знакомо?

Естественно, возникает разумное желание перенести розетку своими руками в другое место – поближе к телевизору и подальше от дивана. При этом перенести без штробления, без шума и пыли.

Суть наших действий состоит в следующем:

• розетку со старого места убираем совсем;
• подключаем к старым проводам новые, которые пойдут к новой розетке;
• новые провода прокладываем в пластиковом кабель-канале;
• новую наружную розетку устанавливаем подключаем в нужном месте;
• старую установочную коробку с подключением закрываем крышкой.

Подготовка к выполнению работ

Объем подготовительных работ будет полностью зависеть от типа проложенной проводки — открытой или закрытой. Большинство действий по электромонтажу выполняется именно по второму варианту.

В этом случае объемы подготовки значительно увеличиваются, поскольку требуется подготовить места установки розеток, подвести к ним каналы под будущую проводку.

Необходимые инструменты для подготовки переноса розеток в другое место:

• повышенной мощности, оборудованная специальной насадкой для высверливания отверстий в камне или бетоне. Эти отверстия предназначены для монтажа установочных коробок под розетки. Вместо насадки можно использовать сверло по бетону: в этом случае по всей окружности сверлятся отверстия на нужную глубину, а затем промежутки между ними выбиваются зубилом. Иногда с помощью сверла намечаются штробы.
• . Инструмент предназначенный как раз для прорезки канавок под проводку в бетонной стене. Одновременно используется строительный пылесос, поэтому во время работы поднимается мало пыли. Да и сам рабочий процесс многократно ускоряется. Вместо штробореза можно воспользоваться болгаркой с диском по камню и бетону, однако этот инструмент поднимает очень много пыли.
• Следует заранее запастись зажимами для соединения проводов. В этом случае контакт будет намного качественней, обычной скрутки.

Остальные материалы и инструменты необходимы в любом случае. Это розетки и установочные коробки, кабели и провода, отвертка, плоскогубцы, острый нож, изолента, материалы для замазывания канавок по окончании монтажа.

Открытая и закрытая проводка

Различия между способами укладки видно невооруженным глазом – открытая проводка идет по поверхности стены, а для закрытой надо штробить каналы под укладываемый кабель. В подавляющем большинстве случаев используется второй способ монтажа – еще на этапе планировки квартиры или дома на плане отмечаются места установки розеток и под них в стенах пропиливаются каналы, которые потом заделываются цементными растворами.

Открытая проводка используется только если дизайн помещения выполнен в стиле ретро, если дом сделан из дерева или в некоторых исключительных случаях, когда надо обойтись без штробления стены.

В большинстве случаев, если возникнет необходимость переноса розетки с проводом спрятанным в стене, особых проблем возникнуть не должно – конечно, придется пропилить дополнительные штробы, но это в целом решаемый вопрос. Может возникнуть другая проблема – как перенести розетку на стене зашитой гипсокартоном. Если ее надо передвинуть на один-два метра в плоскости самой стены, то это достаточно трудоемкая, но решаемая задача, а когда надо установить силовую розетку, то тут либо снимать гипсокартон, либо монтировать проводку открытым способом.

Как вариант, можно не снимать весь лист гипсокартона, а вырезать в нужном месте кусок, и после завершения нужные работы и вставить его назад.

Необходимые инструменты и чем заменить недостающие

Хороший инструмент в разы ускоряет выполнение работы. При желании можно обойтись и подручными средствами, но тут надо смотреть, стоит ли потеря времени сэкономленных денег, за которые можно было бы взять нужный инструмент в аренду.

• Штроборез. Помогает быстро сделать штробы – работает в паре со строительным пылесосом и не оставляет пыли. Свой штроборез это редкость, поэтому он может быть заменен болгаркой с диском по бетону или перфоратором, но пыли от них будет много.
• Мощная дрель с насадкой для высверливания отверстия под подрозетник. Можно заменить сверлом по бетону – насверлить отверстий по периметру окружности и выбить изнутри остатки бетона. Также нужна в пару к штроборезу, если штроба идет по двум стенам – доделать 10-15 см, которые бороздодел не захватит возле угла.

В особо тяжелых случаях (нет электричества) борозду в стене получится сделать и по старинке – зубилом с молотком, но сколько на это уйдет времени, сказать сложно.

• Зажимы для проводов – помогают сделать качественное соединение. При необходимости без них получится обойтись – можно просто качественно скрутить провода и обжать их плоскогубцами.

Остальное необходимо в любом случае: подрозетник, розетка, провод, плоскогубцы, нож, изолента, гипс или цемент для монтажа подрозетников и замазывания штроб.

Выбор розетки

По российским стандартам розетка, используемая в быту, должна соответствовать следующим критериям:

• напряжение сети от 220 до 240 вольт;
• сила тока от 10 до 16 ампер. Для мощных устройств берутся устройства на 32 ампера и больше, в которых более мощны контакты.

Если берется у кабеля есть жила заземления, тогда и у розетки обязан быть контакт заземления. Заземляющая жила — непременное условие, когда в доме слишком влажный воздух. Кроме того, при подключении электроприборов, имеющих большую мощность, и тех, которые связаны с использованием воды. Провода крепятся к розетке посредством винтов или зажимов.

Если крепление винтовое, то провод

1. должен иметь петлевой изгиб;
2. иметь прямую конфигурацию.

В первом случае требуется с помощью плоскогубцев загнуть концы жил в виде петель, до конца открутив винты зажимов и закрутив их обратно, когда петли будут вставлены. Этот процесс достаточно хлопотный, зато розетка подключается прочно и надежно. Во втором случае все намного проще: производится зачистка конца жилы (счищается изоляция), затем жилу нужно заправить в направляющее отверстие и прикрутить отверткой. Безвинтовое крепление подключается без хлопот: зачищенный от изоляции провод нужно заправить в направляющее отверстие пружинного зажима. Автоматические клеммы гарантируют надежную контактность и хорошее соединение.

Как правильно перенести розетку.

У некоторых людей, перед установкой оборудования в квартире, выявляется небольшая проблема — розетка расположена не там где нужно, или же не удобно включать в нее электроприборы. Желательно ее перенести. Делать это совсем не хочется при только что сделанном ремонте.

Существует несколько вариантов переноса розеток: со стены на стену, с одного место на другое по высоте и по горизонтали, с комнаты в комнату.

Перед началом работ необходимо приготовить соответствующий инструмент: перфоратор, индикатор, отвертки, молоток, зубило, коронка по бетону под розеточные проемы.

Способы переноса розетки

Укорачивание провода

Этот способ используется нечасто. Укорачивание применяют, когда имеется возможность перемещения розетки по электропроводу, размещенному снизу. С этой целью снимают старую розетку, а провод осторожно достают из стены. После этого удаляют излишки провода и монтируют новую розетку.

Примером укорачивания является ситуация, когда с потолка спускается кабель, а розетка находится в 20 сантиметрах от пола. Установить новое устройство нужно на 50-сантиметровой высоте.

Последовательность действий:

1. Снять розетку и подрозетник.
2. Достать провод из штробы до необходимой высоты.
3. Высверлить отверстие для нового подрозетника.
4. Проложить кабель в подрозетник.
5. Заделать ненужное отверстие под старую розетку и штробы.
6. Установить новую розетку.

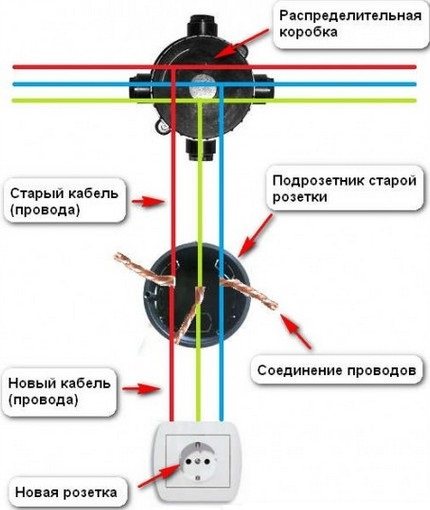

Перенос розетки путем удлинения провода

В стремлении упростить работы по переносу розетки часто применяют способ, при котором провод наращивают до необходимой длины, а «стакан» старой розетки используют в роли вспомогательной распределительной коробки.

При переносе «точки» посредством удлинения проводника монтажный «стакан» старой розетки выполняет функцию распределительной коробки для соединения проводов

В домах старой постройки применена алюминиевая проводка. Но современные требования диктуют укладку кабеля сечением от 1,5 мм2 с медными жилами, включающих заземление.

Продление электрической линии в новой штробе невозможно осуществить без частичного разрушения стены. Но даже при этом условии такой вариант переноса розетки является более предпочтительным, нежели шлейфовый способ.

Полная замена проводки – довольно дорогостоящая процедура, проведение которой лучше планировать при капитальном ремонте

Последовательность действий при удлинении провода:

1. Отключают от сети розеточную группу, вырубая автоматический выключатель на квартирном щитке.
2. Посредством индикаторной отвертки проверяют отсутствие тока в клеммах.
3. Со старой розетки снимают декоративную крышку, из штробы вытягивают корпус.
4. С помощью простого карандаша намечают линию прокладки штробы.
5. По намеченной линии перфоратором или болгаркой проделывают штробу.
6. Посредством коронки выдалбливают отверстие под установку подрозетника.
7. Путем соединения проводов удлиняют линию.
8. На месте старого монтажного блока устанавливают распределительную коробку, в полость которой закладывают места скрепленных жил.
9. В проделанном отверстии устанавливают подрозетник.
10. Свободные концы удлиненного провода присоединяют к клеммам розеточного блока.
11. Подключенный розеточный блок заглубляют в «стакан».
12. На установленную розетку монтируют декоративную панель.

При использовании старого подрозетника в качестве распределительной коробки для наращивания проводов следует избегать контакта соединения с материалом шпаклевки.

Некоторые мастера для этой цели вырезают по размеру «стакана» накладку из гипсокартона. Сначала ее прикрепляют к передней грани подрозетника с помощью жидких гвоздей, а затем сверху накладывают жидкий слой шпаклевочного раствора.

Коммутацию проводов, выполненную посредством скручивания концов, необходимо изолировать с помощью термоусадочной трубки или путем обмотки в 2-3 слоя изолентой

Главная ошибка, которую допускают начинающие мастера – когда «нарощенный» проводник закладывают обратно в старую штробу, а затем замазывают его гипсовым раствором или алебастром. Но, закрывая доступ к соединениям, они не учитывают, что в случае поломки и выведения из строя участка сети быстро исправить ситуацию уже не получится.

Если же возникла ситуация, когда точку подключения необходимо перенести ближе к распредкоробке, работа даже облегчается. Ведь провод придется лишь укоротить. Для этого под установку монтажного блока проделывают отверстие в стене. С помощью ножа укорачивают ранее проложенную линию. Монтаж изделия выполняют в соответствии с вышеописанными рекомендациями.

Удлинение кабеля

Перенос розетки своими руками путем удлинения кабеля

Такой метод чаще всего применяется, когда необходимость перенести розетку возникла уже после проведения ремонта в помещении.

Потребуется протянуть провода через гнездо старой розетки. Кабель, который при этом будет использоваться, в идеале должен быть идентичным старому.

Технология:

1. Квартиру обесточивают.
2. Используя индикаторную отвертку, убеждаются, что тока на клеммах нет.
3. Снимают крышку со старой розетки, вытягивают коробку из выемки.
4. От гнезда с помощью перфоратора прокладывают штробу к месту установки новой розетки.
5. Удлиняют провода, соединяя жилы стандартным способом. Место соединения изолируют. Рекомендуется для большей надежности поместить кабель в термоусадочную трубку.
6. В отверстие, где раньше находилась розетка, монтируют распределительную коробку, помещают в нее соединенные провода.
7. Устанавливают подрозетник, дальнейшие действия аналогичны тем, что необходимо сделать при создании новой линии.

Наращивание провода

Для повышения эффективности и упрощения работ по переносу розетки часто используется способ, при котором в качестве дополнительной распределительной коробки используется подрозетник старой розетки. В этом случае достаточно нарастить уже проложенный провод до необходимой длины.

В большинстве домов старой постройки до сих пор используется алюминиевая проводка. Что касается современных требований к ее монтажу, то для подключения электроприборов необходимо применять медные проводники. Полная замена проводки является достаточно сложной задачей, для решения которой может понадобиться значительные материальные затраты. Кроме того, выполнение подобных работ может быть проведено только во время капитального ремонта.

Нарастить электрический провод можно, используя один из следующих способов:

• Скрутку.
• Сварку или припой.
• Клеммники.
• Пружинные клеммы.
• Болтовое соединение.

Для соединения проводников, изготовленных из одного материала, используется скрутка с опрессовкой или припоем. Чтобы нарастить алюминиевый провод медным используются клеммники или пружинные зажимы. В домашних условиях можно применить болтовое соединение со стальной шайбой.

При переносе розетки на небольшое расстояние старый подрозетник может быть использован в качестве распределительной коробки, в которой можно нарастить провода до необходимой длины. Поскольку в будущем доступ к этому соединению будет закрыт, то качество его выполнения должно быть максимальным. Кроме того, крайне нежелательным является плотный контакт мест соединения проводов с материалом шпаклевки или другой строительной смеси.

Медные жилы

Наращивать медный провод проще, чем алюминиевый. Пригодны три способа: сварка, пайка, гильзы. Перед соединением с кабеля следует снять изоляцию.

Сварка выполняется специальным трансформатором. Он дорогой. Его имеет смысл приобретать практикующим электромонтерам.

Пайка производится при помощи электрического паяльника, припоя и канифоли. Дешевый способ доступный каждому. Однако подразумевает минимальные навыки работы с паяльником.

Пайка медных проводов

Гильзование (опрессовка) потребует покупки обжимочного пресса. Метод пригоден для профессионалов, которые готовы тратить деньги на приобретение дорогостоящих инструментов.

Алюминиевые жилы

Алюминиевый кабель ломкий. Следует держать в голове, что при многократном изгибе он легко надломится. Жилы возможно сварить трансформатором с угольным электродом. Подойдет и газовая горелка, но это сложнее и опаснее.

Гильзование также пригодно. Соединительная трубка должна быть из такого же материала, что и жила кабеля. Алюминиевый провод не получится спаять паяльником и припоем. Расплавленное олово не сможет «прилипнуть» к поверхности этого металла.

Перенос розетки без штробления

Иногда бывает необходимость перенести существующую розетку, которая по каким-то причинам мешает на своем месте. При этом совсем нет планов портить обои, штробить, долбить место под новый подрозетник.

Есть способ, про который я расскажу в этой статье. Он заключается в том, чтобы вместо розетки скрытой (внутренней) установки на другое место ставится розетка открытой установки, то есть наружная розетка.

Причем любой мужик с руками может сделать это самостоятельно, за пару часов, благодаря моему мануалу. Или, как модно сейчас говорить, кейсу .

Внимание! При производстве работ следует быть внимательным, в местах подключения действует напряжение 220В!

Прокладка кабеля для розетки

Для тех, кто хочет проложить кабель для розеток и выключателей своими руками, существует несколько возможных вариантов. Основным из них является прокладка новой проводки.

Новая ветка от распред. коробки

1. отсоединение питающего кабеля в коробке;
2. демонтаж старой розетки;
3. проводка нового кабеля в место новой установки.

При большом удалении распределительной коробки в стене делают новую. На рисунке выше представлена схема прокладки кабеля. Красным и синим цветами показаны соответственно фазная и нулевая жилы. На схеме не изображена жила заземления, но она должна проводиться вместе с ними, если устанавливается евророзетка. Внутри распределительной коробки отсоединяются провода подачи напряжения на старую розетку (на схеме слева).

Последовательность операций по переносу розетки следующая:

1. Находится и обесточивается ближайшая распределительная коробка, к которой подключена старая розетка. Для этого отключается автоматический выключатель в щитке, в квартире или доме, через который подается электричество. Следует предусмотреть, чтобы не было возможности случайной подачи электричества. Для электроинструментов делается отдельный временный ввод с автоматом и розеткой.
2. В распределительной коробке отключается старая розетка путем разъединения выводящего и скрытого кабелей. Отключенную проводку можно оставить на старом месте.
3. На стене отмечается новый маршрут для штробления борозды под новый кабель. Глубина канавки делается с расчетом, чтобы можно было сверху на кабель наложить слой штукатурки толщиной 15 мм.
4. На месте установки розетки перфоратором с коронкой сверлится гнездо глубиной 50 мм.
5. Монтажная коробка устанавливается в гнездо и крепится в нем строительным гипсом.
6. В борозде прокладывается кабель и крепится дюбель-хомутами с шагом 500 мм.
7. Выводящий и новый кабели соединяются через клеммник, пайкой или оцинкованным болтом с шайбами и гайкой. Затем соединения изолируются лентой.
8. К новой розетке подключается кабель, и она устанавливается в монтажную коробку.

Крепление розетки должно быть прочным и без люфтов, а жилы кабеля обвиваются кольцами вокруг установочных винтов.

1. Производится проверка работоспособности розетки, после чего электричество снова отключается, и борозда закладывается строительным гипсом.

Для штробления стен необходимо получить разрешение. Делать канавки на горизонтальных участках несущих стен в панельном доме не допускается. Можно скрыть кабель под стяжкой или штукатуркой.

Технология создания шлейфа

Шлейфовый способ является наиболее безопасным из всех вариантов. Он предполагает не просто перемещение старой розетки вверх или вниз, а создание новой «точки» в непосредственной близости от старой.

Главным преимуществом шлейфового способа является возможность подключить новую розетку, разместив ее на необходимом для работы участке стены, и при этом сохранить старую

Единственный недостаток такого соединения в том, что кабель от подрозетника к подрозетнику прокладывают горизонтально. Зная, что традиционно разветвление к тем же выключателям и розеткам прокладывают вертикальным маршрутом, по своей забывчивости можно ненароком повредить провод.

Кроме того, если в месте коммутации повредится одна из жил, то перестанут работать все идущие за ней элементы. А потому, чем меньше точек подключения будет включать система, тем надежнее она будет.

Подбор материалов

Шлейфовый способ хорош еще и тем, что для его осуществления нужно минимальное количество материалов и инструментов.

Перечень всего необходимого приведен ниже:

• провод подходящего сечения;
• пластмассовый подрозетник;
• перфоратор, оснащенный 70-миллиметровой коронкой;
• индикаторная отвертка;
• молоток;
• плоскогубцы;
• плоская отвертка.

Обратите внимание! Провод вовсе не обязательно размещать в штробе. Можно уложить проводку открытым способом, спрятав ее в кабель-канале.

Подрозетник подбирают исходя из стенового материала. Если планируется работать с бетоном или кирпичом, приобретают пластиковые устройства. Для дерева и гипсокартона используют модификации с распорными лапками.

Изготовление ниши и монтаж подрозетника

Перед тем как перенести скрытую розетку в другое место, надо подготовить место для установки подрозетника и сделать штробу для прокладки участка электросети. Наметив место размещения будущей точки подключения, с помощью коронки просверливают отверстие.

За неимением таковой можно воспользоваться перфоратором, оснащенным ударным сверлом, или болгаркой. В этом случае сначала по контуру разметки насверливают отверстия, а затем с помощью зубила скалывают отдельные фрагменты стенового материала.

В подготовленную нишу погружают «стакан». Через его заднюю стенку заводят идущий от распределительной коробки электрический кабель.

В бетонной стене подрозетник фиксируют с помощью гипсового раствора. После застывания смеси изделие зачищают от остатков гипса, а его внутренние стенки протирают лоскутами ткани. Для закрепления подрозетника в гипсокартонное или деревянное основание «стакан» погружают в проделанную нишу и фиксируют с помощью боковых распорных лапок

Подключение новой точки

Отмерив кабель необходимой длины для запитки новой точки, один его конец подводят к клеммникам старой розетки, а второй – к контактной части новой «точки». Нулевой, фазный и заземляющий провода подключаются параллельно непосредственно в контактах розетки.

Для предупреждения замыкания между проводниками каждая жила изолирована в пластиковую оплетку. При подключении кабеля ее необходимо снять. Облегчить задачу поможет применение кроссировочного ножа, который легко снимает изоляцию без повреждения жилы.

Работу по зачистке оплетки следует выполнять максимально аккуратно, поскольку если жила окажется поврежденной или бракованной, она непременно «проявит» себя уже в самом скором времени.

Нулевые и фазные проводниковые жилы разрешается присоединять непосредственно к контактам розетки, а защитный РЕ-проводник только через ответвление с помощью клеммника

Имея дело с РЕ-проводником, учитывайте, что согласно ПУЭ, важно сохранять его неразрывность. Ведь в случае обрыва заземляющего проводника на одной из розеток незаземленными окажутся все остальные устройства

Выполнив подключение нулевого, фазного и заземляющего проводников, остается только зафиксировать рабочую часть изделия в монтажной коробке и установить декоративную крышку.

Перенос розетки по постоянной схеме

Вариант переноса розетки по постоянной схеме считается наиболее правильным, потому что можно избежать дополнительных скруток или наращивания проводов. После обесточивания розетки, удаления проводников и демонтажа коробки, нужно удалить и питающий кабель, который пролегает от розетки до распределительной коробки. Иногда это можно сделать методом простого вытягивания из стены. Но обычно требуется частично освободить проводку от слоя штукатурки. Далее приступают к работам в коробке – отсоединяют ненужную жилу кабеля от скруток. Более детальную информацию вы можете просмотреть на видео.

Следующий этап включает в себя такие работы:

• готовят штробу для нового кабеля
• делают углубление для новой коробки розетки
• прокладывают кабель, подсоединяют провода к новой розетке

Прокладка новой линии

Оптимальным вариантом переноса розетки своими руками является прокладка провода к новому месту ее установки от распределительной коробки. К сожалению, такой способ в большинстве случаев требует проведения масштабных ремонтных работ, связанных со штроблением стен и укладкой новых проводов.

Для повышения качества соединения проводов в распределительной коробке они могут быть опрессованы металлическими гильзами или припаяны. Такое соединение является наиболее надежным и долговечным, однако оно не всегда может быть выполнено из-за недостаточной длины проводников.

Нарастить провода, соединенные с помощью опрессовки, без нарушения их целостности не представляется возможным, поэтому розеточный провод откусывается.

Если старая проводка была проложена в неглубоких штробах, то существует возможность извлечения кабеля из стены без особенных усилий. Таким образом можно получить почти готовую штробу для укладки нового провода.

В панельных домах проводка часто проложена таким образом, что извлечь кабель из бетонной плиты не представляется возможным, в этом случае лучше оставить его на месте, а для питания новой розетки проложить штробу от распределительной коробки. Для закрепления кабеля в подготовленном углублении используется алебастр или пластиковые хомуты. При его прокладке следует внимательно следить за тем, чтобы с обоих концов соединения оставался небольшой запас, позволяющий выполнить качественные электрические соединения.

Изготовление ниши и монтаж подрозетника

Прежде чем передвинуть скрытую розетку на другой участок, необходимо провести подготовительные работы. Они состоят в проделывании штробы под прокладку линии.

Вначале размечают рабочее поле, а затем коронкой высверливают отверстие. Если коронки нет в наличии, можно использовать перфоратор с ударным сверлом или болгарку. После проделывания отверстия работают зубилом и молотком, чтобы удалить излишки стенового материала.

Когда ниша готова, в ней размещают «стакан». С обратной стороны стакана вводят кабель, идущий от распредкоробки.

Подрозетник закрепляют при помощи гипсового раствора (если речь идет о бетонной стене). Когда смесь схватится, подрозетник очищают от фрагментов гипса. Внутренние стенки устройства вытирают кусочками ткани. В стенах из гипсокартона или дерева подрозетник устанавливают в проделанный заранее «стакан», а затем фиксируют изделие боковыми распорками (лапками).

Подключение новой точки

Подобрав кабель нужной длины для питания новой точки, один из его концов направляют на клеммники старой розетки. Второй конец подводят к контактам новой точки. Ноль, фазу и заземление подключают по параллельной схеме прямо в контактах розетки.

Чтобы избежать замыкания, каждая жила провода имеет отдельную пластиковую оплетку. При подключении изоляцию нужно удалить. Поможет в выполнении этой задачи кроссировочный нож, который позволяет снимать изоляционный слой не повреждая жилы. Очищать жилы от оплетки нужно очень осторожно. Так как если их повредить, уже в скором времени возникнет аварийная ситуация.

При работе с PE проводником следует принимать во внимание тот факт, что по Правилам устройства электроустановок необходимо сохранять его целостность. Это требование обусловлено тем, что при обрыве заземлителя на одной из розеток незаземленными станут и все прочие устройства в цепи.

Когда подключены нулевые, фазные и заземляющие провода, необходимо закрепить рабочую часть устройства в монтажной коробке. Также следует установить декоративную панель.

Перенос розетки по временной схеме

Если правильно перенести розетку своими руками по постоянной схеме нельзя, прибегают к методу переноса по временной схеме. Она предусматривает присоединение нового кабеля к сети не в распределительной коробке, а на месте старой розетки.

Если в проводке используется кабель с алюминиевыми проводами, а для переноса розетки применяется медный кабель, необходимо соблюдать правила по их соединению. Эти металлы обладают разными физическими свойствами, их соединение выполняется не при помощи скрутки, а с использованием специального переходника, состоящего из пластин и зажимов, позволяющих избежать соприкосновения меди и алюминия.

Выбирая кабель для проводки, ориентируйтесь на данные таблицы:

Медь	Сечение, мм2	Алюминий
Напряжение 220 В	Напряжение 220 В
Ток, А	Мощность, кВт	Ток, А	Мощность, кВт
46	10,1	6	36	7,9
70	15,4	10	50	11
85	18,7	16	60	13,2
115	25,3	25	85	18,7
135	29,7	35	100	22
175	38,5	50	135	29,7

При одинаковом размере сечения провода, алюминиевый выдержит меньшее напряжение. Это объясняется наличием на его поверхности пленки, образующейся во время окисления. Она обладает низкой токопроводимостью и фактически уменьшает сечение провода. Также информацию о напряжении различных типов проводов можно узнать на видео.

Наружная установка

Следует отметить, что для сокращения затрат и усилий на выполнение монтажных работ могут устанавливаться накладные розетки и наружная прокладка кабеля. Защита кабеля, идущего по поверхности стен, выполняется посредством кабельного канала.

Рисунок 12: установка кабельных каналов

Конфигурация и тип кабель-канала выбирается в зависимости от местных условий или в соответствии с вашими пожеланиями.

Если существует угроза повреждения кабельного канала, изготовленного из пластика, то для предотвращения поражения электротоком кабель должен иметь бронированную оболочку. Которая заземляется и при попадании потенциала на нее отключит защиту.

Способ наружной установки подходит для всех вышеприведенных схем подключения, но обладает рядом как технических, так и эстетических недостатков. Поэтому используется для промышленных помещений или в качестве временного решения.

Как из одной розетки сделать несколько: все способы

Здравствуйте, уважаемые читатели сайта «Заметки электрика».

На личную почту получаю от Вас письма с вопросами о том, как перенести электрическую розетку.

Раз этот вопрос является актуальным и распространенным, то напишу об этом более подробно.

Для переноса розетки конечно же можно обратиться к специалистам-электрикам, но я думаю, что после изучения материала данной статьи, Вы сможете сделать это самостоятельно, а главное правильно.

Введение

У многих жителей хоть раз вставал вопрос о том, как перенести розетку. Причин для этого существует множество. Кто-то переносит розетку с целью защиты детей от поражения электрическим током, кто-то переносит розетку по стандартам евроремонта, кто-то по причине перестановки мебели. Все причины перечислять не имеет смысла, т.к. их действительно много и у каждого человека они свои.

Также стоит затронуть вопрос о местах переноса розеток.

Мест существует несколько:

• перенести розетку с одной стены на другую
• перенести розетку с одной высоты на другую
• перенести розетку с одной комнаты в другую (бывает даже и такое)

Хочу сразу указать Вам на ошибки, которые могут возникнуть при переносе розетки, либо выключателя.

1. Первая ошибка (распространенная)

Это самая распространенная ошибка при переносе розетки. Данный способ переноса розетки занимает меньше времени, а также экономит материалы кабелей (проводов) на электромонтаж.

Старая розетка снимается. С помощью специальной коронки и перфоратора вырезается отверстие на новом месте под розетку.

Между полученными отверстиями делается штроба (читайте о всех ). В полученную штробу укладывается новый кабель, либо провод. Соединение проводов осуществляется на месте старой розетки.

Из недостатков данного способа переноса розетки следует отнести отсутствие доступа к месту соединения жил проводов (кабелей).

Если все таки Вам необходимо перенести розетку именно этим способом, то сделайте это следующим образом. На месте подрозетника старой розетки, установите распределительную коробку, чтобы иметь доступ к месту соединения проводов.

2. Вторая ошибка

Данный способ переноса розетки я Вам делать не рекомендую.

Недостатком данного переноса розетки является то, что провода будут находиться горизонтально. Спустя некоторое время Вы забудете, где именно расположена электропроводка, и сможете ее легко повредить при выполнении каких-либо работ на стене.

И еще хочется здесь заметить, что в этом случае вся дополнительная нагрузка будет проходить через кабель, который предназначался на старую розетку. А он может оказаться старым (с плохой ) или несоответствующего сечения, что может привести к его перегреву или выходу из строя.

Как правильно перенести розетку?

Перед началом работ нам необходимо приобрести инструмент.

Более подробно об инструменте Вы можете прочитать в статье .

1. С помощью перфоратора и специальной коронки сверлим отверстие под новую розетку.

Если коронки нет, то можно использовать молоток и зубило.

2. Отключаем необходимый автоматический выключатель, либо снимаем предохранитель, в , и проверяем отсутствие напряжения в розетке с помощью .

3. Снимаем старую розетку и подрозетник.

4. Производим демонтаж старого провода, идущего от распределительной коробки, т.е. находим наш кабель, идущий на старую розетку и отсоединяем его.

5. Новый кабель (провод) прокладываем от распределительной коробки до места , в заранее подготовленной штробе. И не стоит забывать о том, что провод использовать запрещено.

7. Подключаем новый кабель в распределительной коробке, конечно же соблюдая правила .

8. Замазываем раствором штробу.

9. Включаем необходимый , либо вставляем предохранители.

10. Все готово. Можно пользоваться новой розеткой.

P.S. На этом статью я заканчиваю. Придерживайтесь рекомендациям, предоставленных в данной статье и проблем при переносе розетки у Вас не возникнет. А также подписывайтесь на новые статьи с моего сайта. Впереди много интересного.

Перестановка розетки может понадобиться в разных случаях. Это может быть вызвано перемещением мебели или решением поместить источник питания в более удобное место. Нужно знать, как правильно перенести розетку, чтобы избежать возникновения сложностей при ее эксплуатации. Узнать о процедуре переноса розетки можно из специального обучающего видео.

Способы удлинения провода

Если в помещении предстоит перестановка и для бытовой техники отсутствует розетка, провод следует нарастить. При этом придется штробить стену от старой электрической розетки к новой.

Работа выполняется следующим образом:

1. Снять старую розетку и подрозетник.
2. Просверлить отверстие для нового подрозетника и вырезать под него штробу.
3. Установить новый подрозетник, а на месте старой розетки поставить коробку для скруток.
4. Нарастить кабель и протянуть его к новой точке.
5. Замазать цементным или гипсовым раствором штробы и вмонтировать розетку.

Иногда отверстие для старой розетки полностью заделывают раствором. Это неправильно, так как обычно в электрической цепи выходят из строя именно участки соединения проводов. Рекомендуется предусмотреть дополнительную коробку, которую при необходимости беспрепятственно вскрывают, не нарушая отделку.

Фиксация пластиковыми колпачками

Этот способ предполагает установку на концы жил соединительных изолирующих зажимов (СИЗ). Пластиковые колпачки выполнены из негорючего материала, что позволяет исключить вероятность самовозгорания проводки в месте скрутки жил.

Задействование колпачков разных оттенков удобно для создания цветовой маркировки при коммутации жил «фазы», «ноль» и «заземления».

Соединительные изолирующие зажимы выполнены в виде пластиковых колпачков, оснащенных внутри специальной пружиной, которая и удерживает концы проводов

С помощью клемм

Два самых простых в исполнении способа соединения предполагают использование пружинных клемм и клеммных колодок. Пружинные клеммы оснащены механизмом рычажного типа.

Пружинные клеммы можно использовать как для медных, так и для алюминиевых проводников. В продаже встречаются одноразовые колодки, которые не подлежат восстановлению, и многоразовые пружинные ваги, с помощью которых можно неоднократно беспрепятственно разъединять контакт.

Клеммные колодки стоит подбирать с входным отверстием, диаметр которого соответствует заданному сечению жил.

Клеммные колодки не стоит использовать для соединения алюминиевого кабеля. Алюминий – хрупкий металл, который при затягивании винтов способен повредиться.

Скрутка со сваркой

Этот метод соединения проводов раньше применяли повсеместно — в том числе и работая с алюминиевой проводкой. В настоящий момент скрутка со сваркой также применяется, однако уже не так актуальна, поскольку появились более простые способы. Основной недостаток этой методики — необходимость специального оборудования и опытного сварщика.

Клеммники Wago

Конструкция этих клеммников дает возможность проводить электромонтажные работы эффективно и максимально быстро. Качество контакта обеспечивается внутренней пружинной системой. Клеммники Wago получили европейский сертификат качества и у зарубежных электриков являются предпочтительным способом соединения проводов.

Клеммники Wago хорошо справляются со своей задачей при перегрузках в сети. Однако есть у этих устройств и недостаток: площадь контакта не позволяет хорошо передавать тепло, отводя энергию через их конструкцию. В результате, если нагрузки выше допустимых, тепло передается проводам, а это приводит к возгоранию изоляции. Таким образом, использование клеммников Wago допустимо только в сочетании с автоматом, который позволяет избежать перегрузок в локальной сети.

Скрутка с пайкой

Соединение электропроводки при помощи пайки считается наиболее качественным вариантом. Однако для выполнения такой работы требуется умение владеть паяльником. Если соблюдать все технологические нюансы, скрутка сохранит свои эксплуатационные характеристики на протяжении десятилетий.

Инструкция по создании скрутки с пайкой:

1. Зачистить концы кабеля, чтобы обеспечить необходимую площадь контактов боковых поверхностей. Необходимо оставить только чистый металл, из которого изготовлены жилы. Длина зачищаемого участка — 8-10 сантиметров.
2. Обхватить провод пассатижами с двух сторон и создать плотную скрутку. Важно не перестараться, затягивая жилы, так как провод может переломиться.
3. Скрученные провода припаять припоем с канифолью. Важное замечание: недопустимы кислотные флюсы, поскольку они в будущем станут причиной коррозии металла.

Обратите внимание! Некоторые домашние мастера стремятся ускорить остывание скрепленных проводов после пайки погружением в холодную воду. Делать этого категорически нельзя, так как из-за резкого температурного перепада металлическая поверхность покрывается микротрещинами, что снижает качество смычки.

Признаки ошибки в работе

Выполняя перенос розетки самостоятельно, люди, не имеющие достаточного опыта и знаний, могут сделать что-то не так.

Сигналом о допущенной ошибке служит один из перечисленных признаков или их комбинация:

• розетка искрит;
• электричество отсутствует, включенные в сеть приборы не работают;
• при отсоединении вилки от розетки последняя выскакивает из гнезда;
• во время и после эксплуатации нагревается.

При обнаружении подобных симптомов следует немедленно перестать использовать эту точку, и последовательно проверить всю сеть.

Технология создания шлейфа

Шлейфовый способ является наиболее безопасным из всех вариантов. Он предполагает не просто перемещение старой розетки вверх или вниз, а создание новой «точки» в непосредственной близости от старой.

Главным преимуществом шлейфового способа является возможность подключить новую розетку, разместив ее на необходимом для работы участке стены, и при этом сохранить старую

Единственный недостаток такого соединения в том, что кабель от подрозетника к подрозетнику прокладывают горизонтально. Зная, что традиционно разветвление к тем же выключателям и розеткам прокладывают вертикальным маршрутом, по своей забывчивости можно ненароком повредить провод.

Кроме того, если в месте коммутации повредится одна из жил, то перестанут работать все идущие за ней элементы. А потому, чем меньше точек подключения будет включать система, тем надежнее она будет.

Выбор необходимых материалов

При использовании этого способа затраты материалов сводятся к минимуму.

Помимо приобретения самой новой розетки для проведения работ необходимо подготовить:

• провод соответствующего сечения;
• пластиковый подрозетник;
• перфоратор с коронкой D70 мм;
• индикаторную отвертку;
• плоскогубцы;
• молоток;
• плоскую отвертку;
• инструмент для снятия оплетки.

Сам провод вовсе не обязательно укладывать в штробе, а можно проложить открытым способом, используя для этого кабельный канал.

Чтобы осуществить перенос точки подключения на новое место и избежать при этом процедуры штробления стен, рекомендуется использовать накладную модель кабель-канала

Выбор модели подрозетника зависит от материала основы, в которую его предполагается заглублять. Для бетонных и кирпичных стен выбирают обычные пластиковые «стаканы», а для гипсокартонных оснований – модели, оборудованные распорными лапками.

Изготовление ниши и монтаж подрозетника

Перед тем как перенести скрытую розетку в другое место, надо подготовить место для установки подрозетника и сделать штробу для прокладки участка электросети. Наметив место размещения будущей точки подключения, с помощью коронки просверливают отверстие.

За неимением таковой можно воспользоваться перфоратором, оснащенным ударным сверлом, или болгаркой. В этом случае сначала по контуру разметки насверливают отверстия, а затем с помощью зубила скалывают отдельные фрагменты стенового материала.

Глубину ниши делают такой, чтобы пластмассовый корпус «стакана» был полностью в нее утоплен, и при этом оставался запас в 3-4 мм

В подготовленную нишу погружают «стакан». Через его заднюю стенку заводят идущий от распределительной коробки электрический кабель.

В бетонной стене подрозетник фиксируют с помощью гипсового раствора. После застывания смеси изделие зачищают от остатков гипса, а его внутренние стенки протирают лоскутами ткани. Для закрепления подрозетника в гипсокартонное или деревянное основание «стакан» погружают в проделанную нишу и фиксируют с помощью боковых распорных лапок

Подключение новой точки

Отмерив кабель необходимой длины для запитки новой точки, один его конец подводят к клеммникам старой розетки, а второй – к контактной части новой «точки». Нулевой, фазный и заземляющий провода подключаются параллельно непосредственно в контактах розетки.

Для предупреждения замыкания между проводниками каждая жила изолирована в пластиковую оплетку. При подключении кабеля ее необходимо снять. Облегчить задачу поможет применение кроссировочного ножа, который легко снимает изоляцию без повреждения жилы.

Работу по зачистке оплетки следует выполнять максимально аккуратно, поскольку если жила окажется поврежденной или бракованной, она непременно «проявит» себя уже в самом скором времени.

Нулевые и фазные проводниковые жилы разрешается присоединять непосредственно к контактам розетки, а защитный РЕ-проводник только через ответвление с помощью клеммника

Имея дело с РЕ-проводником, учитывайте, что согласно ПУЭ, важно сохранять его неразрывность. Ведь в случае обрыва заземляющего проводника на одной из розеток незаземленными окажутся все остальные устройства

Выполнив подключение нулевого, фазного и заземляющего проводников, остается только зафиксировать рабочую часть изделия в монтажной коробке и установить декоративную крышку.

Перенос розетки для электроплиты своими руками

Перенос розетки электрической плиты

Как перенести розетку для электроплиты на новое место? Такой вопрос часто возникает во время ремонта кухни. Ведь электрическая печь это достаточно мощный энергопотребитель и неправильные действия по ее переносу могут привести не только к ее поломке, но и пожару. Поэтому к данному вопросу следует отнестись добросовестно, а мы вам поможем выполнить все правильно.

Подготовительные работы

После того как перенести розетку для плиты на новое место следует выполнить целый ряд подготовительных работ. Необходимо выбрать новый кабель для подключения, а также правильно выбрать способ соединения старого и нового провода.

Итак:

• Прежде всего следует определиться с новым местом установки розетки. Согласно п.12.29 ВСН 59 – 88 высота установки и расстояние между розеткой и плитой не нормируется. Согласно этому пункту главным аргументом является удобство использования розетки и запрет ее установки под и над мойками, а также в кухонных шкафах.
• Мы не будем подробно описывать как штробить стены, делать выемки под закладные коробки и устанавливать их. Это пыльная и тяжелая работа без специального оборудования не нуждается в объяснении.
• После того как подрозетник установлен и подготовлена штроба под провод необходимо задуматься о самом проводе. Самым простым будет использование провода сечением не меньше сечения старого провода.
• Это достаточно логично, но не совсем правильно. Дело в том, что в советские времена частенько делали, наплевав на нормы и правила. Если вы хотите знать, как перенести розетку плиты правильно, то советуем вам произвести выбор сечения провода согласно табл. 1.3.4 и 1.3.5 ПУЭ. Более подробно с процессом выбора сечения вы можете познакомится на других страницах нашего сайта.
• Теперь что касается соединения проводов. В идеале соединений не должно быть и вы должны заменить провод от автоматического выключателя до розетки. Но увы это достаточно сложнореализуемо и зачастую просто добавляется провод к уже существующему.
• Согласно п.2.1.21 ПУЭ любое соединение проводов должно выполняться опрессовкой, сваркой, пайкой или сжимов. И если первые три варианта при выполнении работ своими руками не очень подходят, то использование зажимных клемм вполне реально.
• Для соединения гибких медных проводников используем быстрозажимные клеммы, либо специальные латунные наконечники для соединения винтовыми клеммами. Для соединения жестких медных жил можно использовать любые клеммы. Для алюминиевого провода используем самозажимные клеммы

Демонтаж старой розетки

Прежде всего нам следует демонтировать розетку со старого места. Во время этого действия мы должны определиться с возможностью ее повторного использования на новом месте, а также со схемой ее подключения. Ведь розетки для электрической печи могут быть двух классов – на напряжение 220В и 380В.

Итак:

• Любые работы в электроустановках начинаются со снятия напряжения с них, а также соседних проводов и розеток, к которым возможно случайное прикосновение. Электрическая печь обычно имеет отдельный автоматический выключатель в распределительном щитке.

Обратите внимание! Если вы отключили автоматический выключатель, то это не является достоверным фактом отсутствия напряжения. Не поленитесь и проверти его отсутствие непосредственно в розетке, желательно двухполюсным индикатором напряжения.

• Теперь снимаем старую розетку. Очень важным моментом является проверка подключения проводов непосредственно в розетке. Особенно это касается розеток на 380В. Ведь для электрической плиты важно расположение фазного, нулевого и защитного провода. При неправильном их повторном подключении возможно короткое замыкание.
• Если электрическая сеть выполнена согласно п.1.1.30 ПУЭ, то нулевой провод будет выполнен синим цветом, а защитный провод – желто-зеленым. Если это не так, то советуем вам подписать каждый провод и клемму на розетке.
• После того как розетка снята, наша инструкция советует проверить ее на возможность повторного использования. Для этого осматриваем контактную часть и проверяем отсутствие следов отпуска металла, раковин и цветов побежалости на контактной части. Наличие таковых замечаний должно заставить вас задуматься о покупке новой розетки. Незначительный подгар контактной части легко убирается шкуркой и не является серьезной проблемой.

Подключение розетки

Когда все подготовительные работы выполнены и кабель проброшен можно приступать непосредственно к подключению. В зависимости от напряжения 220В или 380В может быть несколько вариантов подключения.

Если вы не знаете на какое напряжение подключена ваша печь, то определить это вы можете по вилке. Если у нее пять контактов, то она на 380В, если 3 контакта, то 220В. Если вилки нет, то посмотрите статью по подключению электрической печи на страницах нашего сайта.

Подключение розетки на 220В

Если перед тем как перенести розетку от плиты вы сделали все согласно наших рекомендаций, то процесс подключения будет достаточно прост. В противном случае вам придётся взять индикатор и вызванивать фазный, нулевой и защитный провод.

На фото представлена схема подключения электрической печи к сети 220В

Итак:

• Сначала подключаем фазный провод. Делаем это согласно маркировки выполненной во время демонтажа розетки. Обычно фазный провод располагают на левом контакте розетки.
• Нулевой провод обычно расположен на правом контакте розетки. Но если вы выполняли маркировку, то подключение производим согласно нее.
• Провод защитного заземления подключаем к расположенному отдельно контакту. Но опять-таки делаем это с оглядкой на маркировку.
• Теперь мы можем подать напряжение и проверить работоспособность нашей розетки и всех комфорок печи. Если что-то не работает, то снимаем напряжение и проверяем правильность подключения непосредственно на клеммнике электрической печи.

380 В

Подключить плиту с напряжением в 380 В чуть сложнее, в силу наличия большего количества проводов. Если они промаркированы, то действовать следует следующим образом:

• Первыми подключаем 3 фазных жилы. Очередность здесь не принципиально важна. Если же у вас редкая двухфазная сеть, то следует просто упустить один из проводов. Главное здесь — согласовать ненужные провода в новой точке питания и на вилке электроплиты;
• Нулевой провод должен идти от клеммы, что располагается выше фазных жил. Если это не так – рекомендуется выполнить переключение в розетке и на клеммнике плиты;
• Защитный провод следует соединить с нижним контактом розетки. Определить его просто, поскольку он единственный, кто имеет круглую форму.
• Если действия выполнены правильно, то после переноса розетки, проблем с подачей напряжения к плите возникнуть не должно.

Перенести розетки на кухне по большому счёту не трудно, и можно сделать это самостоятельно. Достаточно только выделить время и скрупулёзно подготовить все элементы к новому подключению. Если же вы хотите обойтись без сюрпризов, то всегда можно обратиться к услугам электрика, который куда более опытен в вопросе переноса электрических розеток.

Особенности переноса оптической розетки

Оптическая розетка – устройство, используемое для соединения оптоволоконных кабелей. Ее устанавливают при построении звуковых и компьютерных сетей не только в офисных помещениях, но и в домашних условиях.

Обычно установкой таких устройств занимаются сотрудники телекоммуникационных компаний, однако перенос оптической розетки может быть осуществлен самостоятельно.

Подобная мера может понадобиться в следующих ситуациях:

• во время ремонта;
• после перепланировки или перестановки в квартире;
• в результате обрыва кабеля.

При составлении плана переноса нужно определить оптимальное место установки новой розетки, подсчитать, какие именно устройства будут подключаться.

Порядок работ:

1. Старую розетку снимают.
2. Руководствуясь предварительно составленной схемой, отмечают место монтажа новой точки.
3. При необходимости осуществляют удлинение оптического кабеля.
4. Проводят замену патч-корда.
5. Прокладывают кабель до места монтажа ОРА. Сделать это можно в штробе, под плинтусом или поместив провода в пластиковый короб.
6. Устанавливают на стене новую оптическую розетку.
7. Сваривают патч-корды и кабель. Участок сваривания защищают с помощью оптоволоконной гильзы.
8. Излишки кабеля, которые впоследствии могут пригодиться, укладывают в розетку.
9. Подключают устройства к новой ОРА, чтобы проверить уровень сигнала.
10. Если уровень сигнала в норме, приступают к заделке штробы.

Опытные электрики рекомендуют использовать для переноса розеток в панельном доме метод создания новой линии: несмотря на необходимость штробления бетонных стен и кажущуюся сложность задачи, он подходит для создания точки на новом месте лучше всего.

Существует множество причин, в соответствии с которыми хозяевам жилья приходится довольно часто решать задачу, как перенести розетку в другое место. В основном это связано с перестановками мебели и электрооборудования, а также для более удобного пользования бытовыми приборами. Эта работа не представляет особой сложности и не требует обязательного вызова электрика. При наличии определенных знаний и практических навыков, вполне возможно осуществить перенос розетки своими руками. Самое главное — соблюдать правила электробезопасности и порядок действий при выполнении работ.

Демонтаж

Любое перемещение начинают с установки новой монтажной коробки, демонтажа старой розетки и линии её питания от распределительной коробки. При выполнении данного действия важно не повредить систему всей квартиры.

Начинать перенос розетки электроплиты следует со снятия напряжения в сети, с которой предстоит работать. Обратите внимание даже на возможность случайных касаний, они могут быть очень опасными.

Обычно в щитке делают отдельный выключатель для электроплиты. Но всё-таки настоятельно рекомендуется проверить точку питания двухполюсным индикатором напряжения.

Ход работы по демонтажу выглядит примерно следующим образом:

1. После снятия старой розетки важно проверить, все ли её провода остались целы и невредимы, особенно если вы обладатель точки питания с напряжением в 380 В.
2. Чтобы плита работала корректно, уделите особое внимание к порядку подключения фазного, нулевого и защитного провода, поскольку именно их неправильное подключение может привести к короткому замыканию.
3. Если изначально при проведении сети опирались на ПУЭ (Правила устройства электроустановок), то для нулевого провода должен быть использован синий цвет, а для защитного – жёлто-зелёный. Если данные подсказки отсутствуют, нужно самостоятельно промаркировать все жилы кабеля.

• Когда розетка окажется у вас в руках, внимательно осмотрите все её части. Наличие, каких бы то ни было, визуальных дефектов является весомым аргументом, для приобретения нового изделия. Серьёзным поводом для беспокойства не является разве что наличие незначительного подгоревшего места в контактной части, которое можно самостоятельно убрать обыкновенной шкуркой.

Демонтаж старой розетки для электроплиты

Разберемся, что перед нами (смотрим фото) и с чем предстоит иметь дело.

• Старая розетка для электроплиты (1);
• Старые провода проложенные в пластиковой трубе(3) и кембрике (2);
• Основание из ДСП для крепления розетки для электроплиты (4);
• Дополнительная розетка(5). Она не подсоединена к электрической цепи электроплиты.

В квартирах электрическая плита выделена в отдельную групповую цепь. Связано это с повышенной мощностью по сравнению с другими бытовыми приборами кухни. Если вы купили новую плиту, то нужно сделать расчет электропроводки плиты заново.

Демонтаж старой розетки для электроплиты не представляет затруднений

• Отверткой откручиваем крепежные винты в центре розеток;
• Снимаем защитные корпуса розеток;
• Откручиваем по два крепежных винта, которые крепят розетку для электроплиты к панели из ДСП или фанере;
• Откручиваем винты, которые закрепляют провода на клемниках розетки;
• Открываем при помощи пассатижи замки крепления «электротрубы» к стене. Освобождаем провода от пластиковой трубы;
• Оголенные провода на всякий случай изолируем при помощи изоленты;
• Сбиваем со стены панели ДСП.

Нюансы при переносе розеток

При выполнении электромонтажных работ всегда надо обращать отдельное внимание на качество контактов, так как каждый из них это потенциальное «узкое место» для течения электрического тока.

• Перенос розеток выполняется на обесточенной проводке – для электроинструментов лучше сделать временный ввод с отдельным автоматическим выключателем. Для гарантии стоит дополнительно проверить обесточенную проводку пробником.
• Перед тем, как перенести нужную розетку в другое место, надо выяснить расположение старой проводки, чтобы при штроблении стен не повредить старую проводку.
• В панельных домах запрещено штробление несущих стен. На практике мало кто к этому прислушивается, но надо следить хотя бы за тем, чтобы штроборез не повредил арматуру внутри плиты. Если же хочется все сделать правильно, то проводку надо прятать под стяжкой, штукатуркой или стеной из гипсокартона.
• При заведении проводов в распределительные коробки надо помнить про монтажный запас в 10-15 см. Если его не сделать, то со временем даже хороший провод придется наращивать или менять, а это опять ковыряние в стенах.
• Запрещается непосредственный контакт проводов из алюминия и меди.

При соблюдении этих нехитрых правил перенести розетку в квартире своими руками под силу любому человеку, владеющему навыками работы с инструментами и минимальными знаниями по электротехнике.

Требования ПУЭ и меры безопасности

При переносе розеток рекомендуется использовать трехжильный кабель ВВГнг

Перед тем как переносить розетку с одного места на другое или изменить способ ее крепления, потребуется ознакомиться с положениями ПУЭ, касающимися особенностей проведения этих процедур. Согласно данным документам переносить розеточные изделия допускается с соблюдением следующих правил:

• Для удлинения электропроводки рекомендуется применять трехжильный силовой кабель марки ВВГнг сечением жилы не менее 1,5 мм2.
• В месте соединения рекомендуется устанавливать распределительную коробку (при открытой прокладке допускается обходиться без нее).
• Розетки разрешается монтировать на высоте примерно 30-50 сантиметров от пола, предельно допустимый уровень – до одного метра.
• Некоторые из изделий особого типа допускается устанавливать в специальных плинтусах с кабельными каналами из несгораемых пластиковых материалов.

При верхней подводке электрических проводов возможно размещение стандартных изделий на высоте до 1,5 метра.

В ПУЭ оговаривается, что монтировать розетки можно открытым или закрытым способом. В первом варианте они устанавливаются непосредственно на основании стены или на специальных подрозетниках, а во втором – утапливаются в заранее подготовленные углубления с посадочным корпусом. В любом случае в ходе операции по перемещению розетки следует помнить о безопасных приемах работы, сводящихся к соблюдению следующих правил:

1. Перед тем как перенести розетку в другое место, следует отключить линейный автомат, через который высокое напряжение подается на данную линию.
2. Затем необходимо еще раз убедиться в отсутствии 220 (380) Вольт на фазном контакте, для чего придется воспользоваться индикаторной отверткой.
3. Перед началом работ по удлинению линии принимаются меры, исключающие возможность случайного включения защитного автомата. Для этого на его корпусе вывешивается предупреждающая табличка.

Согласно ПУЭ, принятие специальных мер, позволяющих обезопасить человека от удара током, обязательно не только на производстве, но и в бытовых условиях.

Типичные ошибки

Многие новички при работе с электрическими элементами допускают немало ошибок. Вот список основных:

• Не обесточена проводка. Строго запрещено перемещать розетку под напряжением.
• Не обнаружено расположение старых проводов. Здесь человек портит большую площадь стеновой поверхности, что приводит к дополнительным расходам на её восстановление.
• Неаккуратное штробление стен в панельном доме. Повреждается арматура внутри плиты, и несущая стена приходит в негодность.
• Допущен контакт алюминиевых и медных проводов.

Бывают случаи, когда не уделяется внимание качеству контактов. Плохое соединение становится потенциальным «узким местом» для течения электрического тока. Розетка – обязательный элемент в любом помещении. Читайте наши статьи о том, как самостоятельно заменить, как расположить одну или несколько розеток на кухне, зачем нужна умная розетка, что такое заземление, как отремонтировать или подключить три розетки.

Признаки ошибки в работе

Выполняя перенос розетки самостоятельно, люди, не имеющие достаточного опыта и знаний, могут сделать что-то не так.

Сигналом о допущенной ошибке служит один из перечисленных признаков или их комбинация:

• розетка искрит;
• электричество отсутствует, включенные в сеть приборы не работают;
• при отсоединении вилки от розетки последняя выскакивает из гнезда;
• во время и после эксплуатации нагревается.

При обнаружении подобных симптомов следует немедленно перестать использовать эту точку, и последовательно проверить всю сеть.

Последствия неправильного монтажа

Неправильно или некачественно выполненные работы на любом этапе установки подобных устройств могут привести к нежелательным последствиям. Наиболее распространенными из них являются:

1. Ненадежная фиксация рабочей части устройства в подрозетнике.
2. Перегрев контактов, а также плавление или возгорание диэлектрических частей корпуса.
3. Возникновение короткого замыкания при подключении питания к розетке.
4. Искрение или обрыв (отгорание) электрических контактов.

Делаем красиво

Теперь нужно всё красиво закрыть, чтобы глаз клиента радовался.

А радость клиента – главное в работе! А когда клиент рад – и электрику хорошо на душе. И в кошельке)))

Закрываем наружную розетку. Возможно, придётся немного подрезать корпус розетки и край кабель-канала, чтобы всё стало ровно и красиво.

Кабель канал имеет некрасивое место около старой коробки, поэтому его торец закрываем наконечником, которые продаются там же, где и сам кабель-канал.

На торец кабель-канала одевается заглушка, на распределительную коробку – крышка.

Стенка и коробка в месте стыка немного подрезаются, чтобы провод свободно вошёл в коробку, а заглушка легко оделась на кабель-канал.

Всё, одеваем крышку, и готово!

Готово – розетка перенесена! Слева виден столик, на котором стоит телевизор.

Круглая крышка, которой закрывается старая коробка – стандартная, и прикручена саморезами с пресс-шайбой длиной около 45 мм в дно коробки.

На заметку – ювелирный монтаж розетки

Существует отработанный алгоритм для самостоятельного монтажа. Изучив его, каждый человек сумеет научиться тому, как правильно и безопасно можно перенести розетку в удобное для домочадцев место. Такой способ называется «вывод новой линии»:

• Обесточить помещение, в котором будет проводиться монтаж новых разъёмов. Проверить отвёрткой-индикатором напряжение в розетке.
• Отметить карандашом места прокладки канавки для электропровода.
• Строго по намеченным линиям перфоратором проделать штробу нужной глубины, чтобы провода не выглядывали наружу.
• Затем вырезать углубление (размером не менее 5 см) под будущую розетку.
• В стеновую нишу вставляют защитный короб, который убережёт содержимое розетки от повреждений и контакта с внешней средой. Он должен целиком заполнить углубления и не выступать над поверхностью стены.
• В подготовленные канавки укладывают кабель, фиксируя его через равные промежутки (в 7 см) пластиковыми хомутами.
• Разъединить провода в распределительной коробке, которые запитывали током старую розетку. Лишняя электролиния удаляется вместе с разъёмом. Если только одна розетка монтируется заново – концы старой проводки тщательно изолируют.
• Концы нового кабеля соединяют с электропроводом, подающим ток при помощи изолирующих зажимов.
• Короб прочно фиксируют болтами, чтобы он плотно прилегал к стене. В случае некачественного крепления короб станет болтаться и выпадет из гнезда.
• Провода соединяют пружинными клеммами, клеммными колодками, пластиковыми колпачками.
• Зачищенные повода подсоединяют к новой розетке с помощью клемм, заземляющий конец подводят к клемме корпуса разъёма.
• Подключённый блок убирают в короб и зажимают винтами, сверху дополнительно накладывают декоративную панель.

Полезные советы

При проведении электромонтажных работ следует уделять особое внимание таким нюансам:

1. Все действия с проводкой выполняют только при обесточенной линии. Поскольку необходимо применение электрических инструментов, для них лучше предусмотреть временный ввод с отдельным автоматом. Чтобы удостовериться в отсутствии тока, рекомендуется проверить проводку пробником.
2. Прежде чем переносить розетку в другое место, следует установить местонахождение старых линий, чтобы не повредить провода при штроблении каналов.
3. В панельных зданиях не разрешается штробление несущих конструкций. В реальности это правило часто нарушается. Если такие работы все же производятся, очень важно не допустить повреждения арматуры в плитах. От штробления лучше вообще отказаться и отдать предпочтение укладке проводов под стяжку, штукатурку или гипсокартонные листы.
4. Когда провода заводят в распредкоробку, нужно учитывать монтажный запас, составляющий 10-15 сантиметров. Если проигнорировать данный вопрос, в будущем (при необходимости изменений в проводке) понадобится наращивать даже качественный провод, а это опять вынудит потрошить стену.
5. Нельзя создавать прямые контакты между медными и алюминиевыми проводами.
