Как правильно отрезать светодиодную ленту — обычную, без маркировки, с гидроизоляцией

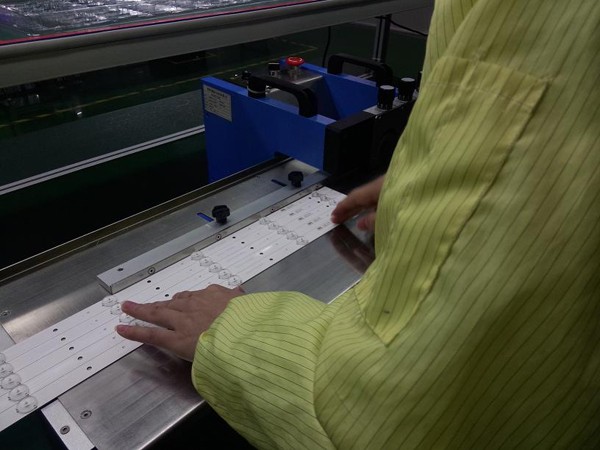

Зачем резать ленту

Размер куска полосы со светодиодами определяется местом ее установки. Желаемая яркость достигается выбором типа устройства (размером светодиодов, их количеством).

Поэтому перед монтажом рулон режется кусками необходимой длины, к которым для подключения присоединяются провода.

Как отрезать

Можно ли резать светодиодную ленту в любом месте?

Нельзя, есть определенные правила, по которым она режется. Это связано с конструкцией этого устройства.

Устройство светодиодной ленты

Лента со светодиодами – это печатная плата в виде гибкой полосы. Вдоль нее нанесены две, а на устройствах RGB – четыре токопроводящих полоски (на полосах RGBW – пять), между которыми расположены светодиоды. В приборах, подключающихся к сети 12 В, они собраны группами по три диода и ограничивающее ток сопротивление.

Количество диодов зависит от питающего напряжения, и если питающее напряжение выше – 24, 110 или 220 В, то светодиодов в группе больше.

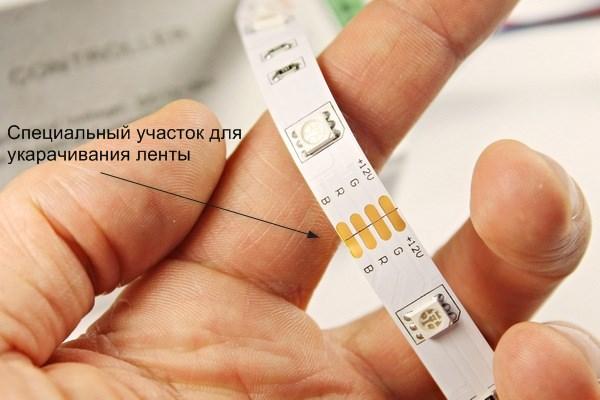

В местах, в которых рулон можно разрезать, на токопроводящих полосках есть контактные площадки для подключения проводов. Также там есть обозначения места реза – пунктирная линия или ножницы.

Как резать обычную светодиодную ленту 12 В

На светодиодной полосе 12В диоды расположены группами по три штуки. Между каждой группой есть место реза, отмеченное соответствующим значком.

Именно здесь ее можно порезать на куски. Если разрезать произвольно, то ближайшие к месту реза светодиоды гореть не будут и на токопроводящем слое не будет места для подключения. В этом случае придется укоротить полосу и обрезать поврежденный участок.

Режется полоска острым ножом или ножницами

Лента светодиодная на 24 В

Как известно, LED ленты на 12 В имеют ограничение по применяемой длине в 5 м, что связано с большими потерями в цепи питания. Для более длинных лент нужно применять провода подпитки или пойти другим путем, использовать светодиодные ленты на 24В. В этой статье мы о них и поговорим.

Как правильно отрезать цветную (RGB) светодиодную ленту

Устройство ленты RGB аналогично обычной полосе. Главное отличие в том, что на ней четыре токопроводящих полоски. Маркируются они символами «R», «G», «B» и «-». Этим они отличаются от обычной полоски, на которой контактные площадки маркируются «+» и «-».

Отрезать ее можно так же, как обычную, монохромную – в месте реза, обозначенном соответствующим значком.

Кроме устройств RGB, есть RGBW, с пятью токоведущими полосками и светодиодами четырех цветов – красным, зеленым, синим и белым. Режутся они так же, как и обычные, монохромные.

Как можно разрезать светодиодную ленту

Светодиодные ленты стали довольно необычными источниками света, но именно благодаря своим особенностям LED ленты и получили такую большую популярность. В магазинах светодиодные ленты можно приобрести кусками, кратно одному метру, причем максимальная длина цельного куска ленты в бабине составляет 5 метров. При этом, максимальная длина одной полосы светодиодной ленты на напряжение 12В составляет 5 метров, для ленты на напряжение 24А это уже 10 метров, а вот светодиодную ленту на 220В можно объединить в одну большую ленту длиной 100 метров.

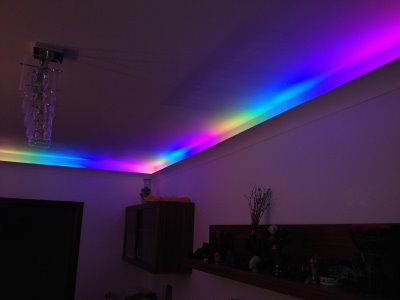

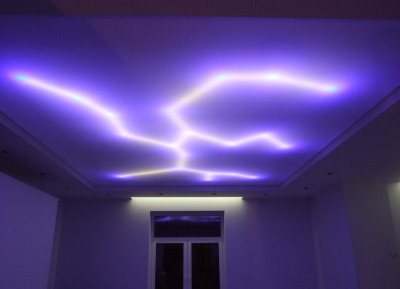

LED ленты достаточно гибкие, чтобы повторить контуры различных изделий и их часто используют для декоративной подсветки, накручивая на что либо или приклеивая к поверхности. Также делают подсветку витрин, полочек в шкафах, кроватей в спальнях, потолков. В таких местах использовать светодиодную ленту кратно 1м достаточно проблематично, поэтому часто возникает вопрос, а можно ли резать светодиодную ленту, и как ее разрезать правильно.

Разрезать светодиодную ленту можно обычными канцелярскими ножницами, но здесь есть несколько нюансов, о которых обязательно нужно знать. Если разрезать LED ленту именно четко под необходимую длину, то часть светодиодов на конце ленты может не светиться, потому что у них будет нарушена цепь питания, и они просто останутся неподключенными.

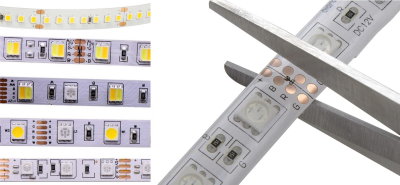

Если внимательно рассматривать светодиодную ленту, то большинство людей увидят подсказу и сами догадаются, как можно разрезать светодиодную ленту правильно. Подсказка эта заключается в нанесенном значке ножниц в том месте, где можно разрезать светодиодную ленту.

Такой значок указывается на месте соединения отдельных секций светодиодной ленты, которые представляют собой самостоятельный законченный участок цепи, который может работать самостоятельно при подаче на него питания. В светодиодной ленте на 12В такой участок состоит из трех светодиодов с тремя токоограничивающими резисторами. Если эти три светодиода отрезать, то они будут отлично работать при подключении их к питанию 12В.

Если такого значка на ленте нет, то нужно искать место соединения отдельных секций ленты. Как правило, на этом месте с обеих сторон участков имеются контактные площадки для припаивания проводов или просто заметные длинные медные площадки.

Длина отдельного участка светодиодной ленты с тремя светодиодами, как у ленты на 12В, зависит от типа установленных светодиодов и от их плотности размещения. Например, при плотности размещения светодиодов 240 штук на один метр, длина одного участка, при установке дешевых маленьких светодиодов, будет составлять 15 мм. А в светодиодной ленте со светодиодами 5050 и плотности их размещения 30 штук на метр, длина участка из трех светодиодов составит 100 мм.

Разрезать можно даже ленты с влагозащитным силиконовым покрытием, также просто делая разрез ножницами по указанной линии. Но в таких лентах придется дополнительно срезать участок силиконового покрытия, закрывающий контакты ленты, если, конечно, эту ленту нужно будет соединять с другой лентой, или с источником питания.

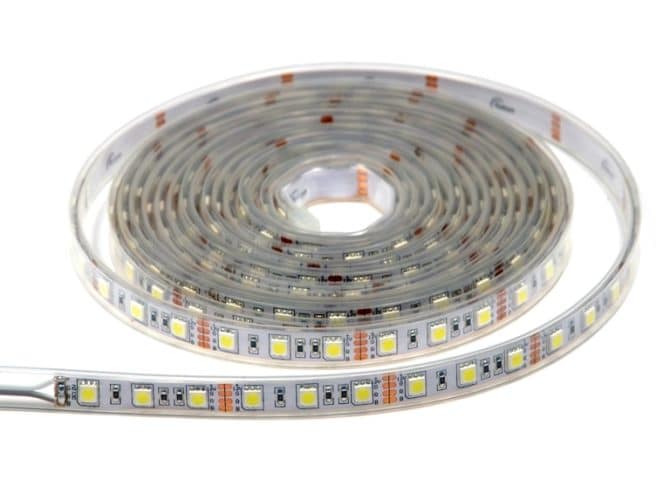

С гидроизоляцией

Если на светодиодной полоске для повышения водозащищенности нанесен слой силикона, только сверху или с обеих сторон, то она режется как обычная. Устройство такой конструкции со светодиодами ничем не отличается от обычной.

Основная сложность в том, чтобы при разрезании силикон не помешал произвести эту операцию точно посередине контактной площадки. Поэтому это лучше сделать не ножницами, а острым ножом:

1. разрезать верхний слой силикона в намеченном месте;
2. разрезать саму полосу;
3. разрезать нижний слой силикона.

    После отрезания куска нужной длины необходимо подрезать концы полосы для пайки или подключения коннектора. Это делается ножом. Для пайки провода достаточно снять силикон только сверху. Для подключения с помощью коннектора, нижний слой силикона также необходимо удалить.
    Осторожно! Полосу легко повредить, поэтому снятие гидроизоляции необходимо производить очень аккуратно.

Покрытую силиконом

При порезке образца с силиконовым покрытием (класс защиты IP54) принципиальных отличий от порезки обыкновенной ленты нет. Защитное силиконовое покрытие плотно прилегает к поверхности, так что после подключения останется только хорошо изолировать область контактных пластин.

В силиконовой трубке

Водонепроницаемые ленты с классом защиты IP68 помещены в силиконовую трубку. При порезке ножницами материал покрытия может растягиваться неравномерно, образуя деформацию края, что создаст дополнительные сложности при последующем подключении участка к коннектору. В этой ситуации наружную силиконовую трубку лучше разрезать канцелярским ножом, а непосредственно ленту – ножницами.

Основные выводы

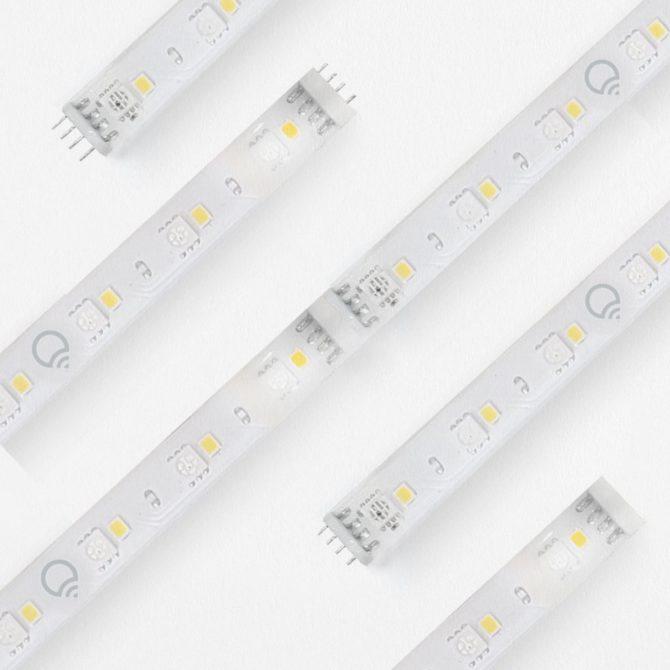

При необходимости удлинить или укоротить светодиодную ленту требуется резка на блоки, способные выполнять роль отдельных источников света.

Перед нарезкой необходимо определить:

• длину блоков конкретного изделия;
• количество дорожек, проводящих ток;
• вид инструмента для резки.

Проблемы могут возникнуть, если на полосе отсутствуют отметки в виде пунктирных линий и ножниц. Если их нет и на обратной стороне, нужно ориентироваться на ширину полосы, расположенной по краям ленты.

Силикон удобнее резать ножом, плату – острыми ножницами.

Домашние мастера устанавливают светодиодные ленты по-разному. Если у вас есть опыт разделения светодиодной ленты, поделитесь им в комментариях.

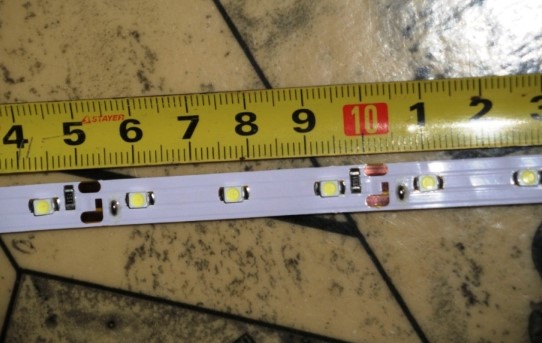

Что делать, если нет черты на LED

Бывает и так, что производители не отмечают, где нужно резать ленту правильно. В этом случае ориентируйтесь на фото выше. Ножницы ставим между парами диодов строго по центру, тогда проблем быть не должно.

Обрезка диодной ленты для ремонта

При выходе из строя во время эксплуатации одного диода перестает светиться целый блок. Если полоса на 12 В, гаснут 3 чипа, в светодиодной ленте на 220 В – 0,5-2 метра. Источник света можно восстановить, если правильно отрезать неисправный блок и установить новый. Отрезать нужно по линиям, расположенным по обе стороны от неисправного диода.

Внимание! Для присоединения нового блока можно использовать специальные монтажные элементы или пайку.

Использование коннекторов дает возможность провести ремонт без демонтажа. Для пайки требуется паяльник на 25 Вт и провод с сечением 0,5 м2. Использовать кислоту нельзя, провода необходимо зафиксировать при помощи термоусадочной трубки.

Как соединить светодиодные ленты между собой

Очень часто необходимо из отдельных кусочков светодиодной ленты собрать более длинную ленту, иногда не хватает буквально одной секции светодиодов, чтобы получить нужную длину ленты. Ленты можно как разрезать, так и соединять. С разрезанием все понятно, можно воспользоваться обычными ножницами, а вот как соединить светодиодную ленту, сразу и не понятно.

Тут есть несколько вариантов, можно соединить светодиодные ленты между собой пайкой и без пайки, с помощью специального пластикового коннектора. Коннектор позволяет сделать соединение максимально быстро, а с помощью пайки такое соединение будет максимально надежным.

При соединении светодиодных лент между собой пайкой, можно соединить с помощью проводов даже ленты разной ширины с разными светодиодами, но на одно напряжение. В основном соединяют пайков куски одинаковой светодиодной ленты, тогда из можно соединять встык в месте разреза, спаивая между собой контактные площадки.

Для надежного соединения пайков двух кусков лент без проводов, нужно зачистить контактные площадки, если лента покрыта защитным слоем силикона, и отодрать с нижней части одной из лент в месте спайки клеящую основу. Затем нужно сложить эти ленты внахлест и аккуратно спаять паяльником небольшой мощности. После чего место спайки нужно будет заизолировать, например, термоусадочной трубкой.

3 вида коннекторов для соединения светодиодной ленты без пайки

Провести мероприятия по разрезанию светодиодной ленты крайне разнообразны, поэтому рекомендуется с максимальной внимательностью отнестись к данному вопросу, обеспечив тем самым соответствующие удобства и точности дальнейшего использования изделия.

Для начала нужно рассмотреть саму ленту, чтобы понять, где именно делать разрез без вреда для внутренней системы.

На данный момент все светодиодные ленты оснащены специальными разделениями, в которых и можно делать разрез, чтобы не повредить изделие, а обеспечить максимум удобств в дальнейшем использовании. Обозначается данное место специальным изображением в виде ножниц, благодаря чему человек и знает, что разрез необходимо проводить именно в этом месте, поскольку так исключается вероятность возникновения поломок и неудобств в использовании.

Помните, что разрез необходимо производить между медными контактами, чтобы в итоге каждая деталь имела свою соответствующую соединительную точку, которая и обеспечит функциональность и практичность в использовании. Такие точки крайне важны для дальнейшего сращивания ленты в одно целое.

При разрезе нужно пользоваться исключительно острыми ножницами, поскольку в противном случае токопроводящие контакты или же силиконовый слой, если речь идет о разрезании водонепроницаемой (герметичной) светодиодной ленты, обладающей индивидуальными качествами, будет деформирован, предоставляя тем самым соответствующие проблемы в использовании.

Помните, что аккуратность и внимательность – это главное, что поможет провести разрезание светодиодной ленты на соответствующем уровне.

•

Если нет маркировки

Если отсутствует маркировка места реза, то он производится между рядом расположенными контактными площадками или посередине площадки, вытянутой вдоль токопроводящего слоя.

Выглядит эта площадка как расширение полоски, расположенной на краю ленты и должно быть на всех полосках, которые есть на устройстве.

Располагаются они рядом, поперек полоски со светодиодами.

Обрезка светодиодной ленты для ремонта

В период эксплуатации один из диодов может выйти из строя. Это приведет к тому, что погаснет вся группа – три в устройстве, рассчитанном на 12 В или больше, в приборах, которые подключаются на другое напряжение. Для ремонта необходимо вырезать поврежденный участок и заменить его исправным. Обрезается такая полоса в местах реза рядом с неработающими светодиодами.

Коннекторы для светодиодной ленты

Коннектор для светодиодной ленты представляет собой изделие специальной конструкции, в котором имеются контакты для соединения с токоведущими контактами светодиодной ленты. Соединение светодиодных лент с помощью коннекторов сделать гораздо проще и намного быстрее, так как для этого необходимо просто взять коннектор, и разместить внутри него светодиодную ленту. Но этот способ финансово более затратный.

При этом нужно учитывать, что таким способом можно будет соединить только одинаковые по габаритным параметрам ленты. Коннекторы подбираются под определенную ширину ленты и тип ленты, например, для одноцветной ленты с двумя контактами и шириной 8 мм, или для RGB ленты с четырьмя контактами и шириной 10 мм.

Виды коннекторов для светодиодных лент по типу фиксации ленты:

Со сдвижными зажимами. Это самый компактный вариант коннекторов для светодиодных лент. Для соединения LED ленты с коннектором необходимо выдвинуть фиксатор, как правило имеющий черный цвет, и установить в щель светодиодную ленту, после чего задвинуть фиксатор обратно, зафиксировав таким обрезом светодиодную ленту. По такому принципу подключаются шлейфы в ноутбуке к материнской плате. Недостатком коннектора со сдвижными зажимами считается невозможность визуального контроля качества соединения LED ленты и контактов коннектора.

С боковыми прижимными защелками. Самый распространенный вид коннекторов, применяемый для быстрого соединения светодиодных лент. Чтобы соединить с его помощью отдельные куски LED лент, необходимо отщелкнуть защитную крышку и установить в пазы светодиодную ленту. При этом медные контактные площадки светодиодной ленты должны оказаться под прижимными клеммами коннектора. LED лента дополнительно фиксируется при закрытии крышки на защелку, за счет наличия в ней специальных штырей. Есть у этого вида коннектора один существенный недостаток. Он не может пропускать большие токи и сильно подвержен коррозии. Окисленные контакты значительно ухудшают проводимость и при больших нагрузках могут стать причиной неприятностей в виде очага возгорания.

Прокалывающие коннекторы. Такие коннекторы считаются самыми надежными из всех, но при этом они самые дорогостоящие. Их контакты выполнены в виде заостренных зубцов, и прокалывают насквозь светодиодную ленту в области контактных площадок. Для монтажа прокалывающих коннекторов необходимо прилагать немало усилий, поэтому для закрытия крышки лучше пользоваться плоскогубцами. В момент закрытия зубцы прокалывают ленту в местах размещения медных токопроводящих дорожек и образуется электрическое соединение.

Коннекторы для светодиодной ленты со сдвижными зажимами и с прижимными боковыми защелками требуют предварительной подготовки самих светодиодных лент. Контакты предварительно необходимо зачистить, если они имеют защитное покрытие, и очистить от окислов для более качественного соединения. Со временем такие контакты окисляются. Прокалывающие коннекторы не требуют предварительной подготовки, так как благодаря своей конструкции их зубцы прорезают все защитные покрытия и окислы, контактируя в итоге с медными дорожками.

Угловые вставки для соединения светодиодных лент под углом

Светодиодные ленты по своей конструкции гибкие, но произвольно их гнуть, к сожалению, нельзя, радиус их изгиба ограничен. Для соединения светодиодных лент под углом, применяют угловые вставки, которые в сочетании с коннекторами для LED лент позволяют соединять светодиодные ленты под необходимым углом. Такие вставки могут быть Г-образными, Т-образными, крестообразными и с проводами, для соединения под любым произвольным углом. С их помощью можно воплотить в реальность самые разнообразные светящиеся конструкции, практически любую фантазию дизайнера.

Можно ли разрезать светодиодную ленту в любом месте?

  ✅ Для сохранения работоспособности всех сегментов светодиодной ленты разрезать ее нужно только в предусмотренных для этого местах ленты. Если разрезать в любом месте ленты между светодиодами, то светодиоды из разрезанного сегмента LED ленты работать не будут.
Можно ли соединить светодиодные ленты?

✅ Соединять отрезки светодиодных лент в одну длинную ленту можно только с одинаковым напряжением питания, причем монохромные только с монохромные, RGB с RGB.
Есть ли возможность соединить светодиодные ленты без пайки?

✅ Самое надежное соединение LED лент осуществляется с помощью пайки, но для быстрого соединения светодиодных лент можно использовать специальные коннекторы.

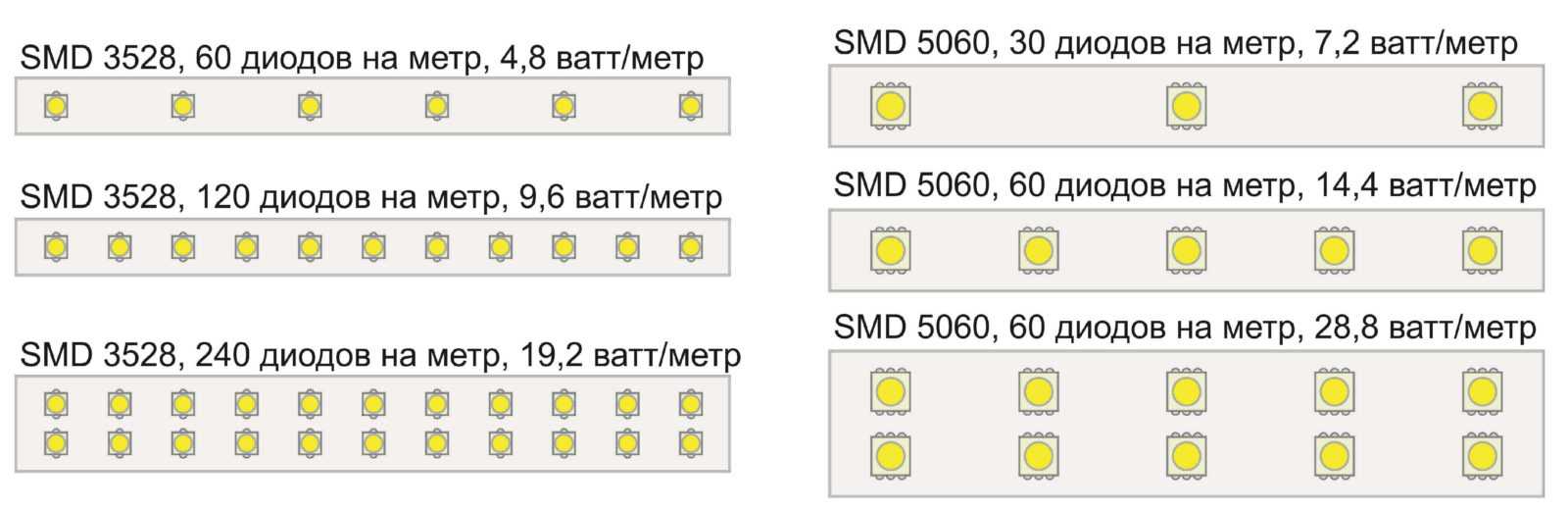

Типы самоклеящихся светодиодных лент

Самоклеющаяся светодиодная лента распределяется на несколько типов. Например, существует классификация, распределяющая ее по количеству диодов на один погонный метр. Минимум составляет 30 штук на метр. Есть разновидности по 60, 120 и даже 240 ламп на один метр.

Второй критерий – размер диода. Третий – степень защиты материала от влаги. По этим параметрам определяют такие типы:

1. Нет защиты от воды. Может монтироваться только в сухих комнатах. На кухне устанавливается внутри шкафчиков.
2. Есть защитный слой, который не допускает попадание влаги. Делают его из силикона.
3. IP67 и IP68 также покрыты силиконом. Их можно использовать в комнатах, где есть повышенная влажность.

Достоинства и недостатки

У LED подсветки много преимуществ. Определяются они такими параметрами:

• не боится механических повреждений;
• выдерживает примерно 15 часов работы ежедневно на протяжении пятнадцати лет;
• работа в инфракрасном и ультрафиолетовом режимах;
• большой выбор цветов;
• яркое освещение без разогрева;
• можно устанавливать требующийся угол свечения;
• экологическая чистота материала.

Как видите, достоинств очень много. Однако у светодиодных лент есть значительные недостатки:

1. Некоторые типы светодиодной подсветки утомительны для зрения и могут исказить передачу цветов. Советуем учесть это при установке такого освещения в помещениях с постоянным нахождением людей.
2. Для монтажа потребуется дополнительный источник питания, так как прямое подключение запрещено.
3. После длительной эксплуатации свет будет немного тускнеть из-за потери свойств светодиодов.

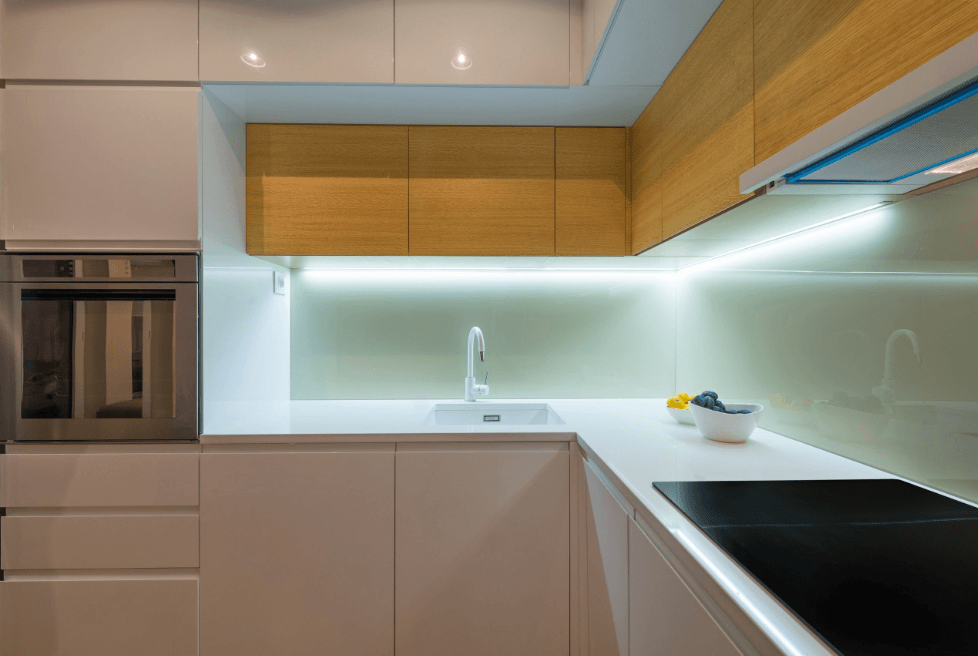

Какую выбрать светодиодную ленту для кухни?

Лента для кухни не очень хорошо переносят высокую влажность. Поэтому для установки там советуем выбирать вариант с силиконовой защитой.

Рекомендуем обращать внимание и на яркость свечения. Для кухни подходящими стали полосы, у которых 60 и более диодов на один метр.

Ленты LED с белым светом – самые комфортные для глаз. Это свечение не утомляет зрение, поэтому находиться в комнате будет и правда комфортно.
