Виды панорамных окон
Панорамные окна бывают двух типов: холодные и теплые. Холодное остекление используют на неотапливаемых балконах, лоджиях, террасах. Они бывают рамными или безрамными. Безрамные просто представляют собой толстые стекла определенного размера, которые плотно прилегают одно к другому. Панорамное остекление с рамами — это то, к чему мы привыкли. Деревянное или пластиковое обрамление, в которое вставлены стекла. Но холодное остекление ставят редко, гораздо чаще применяют все-таки окна, которые могут защитить от холода и жары.
Пример холодного безрамного остекления
Чаще всего сегодня ставят пластиковые или металопластиковые окна. В зависимости от климата можно подобрать требуемое количество камер, тип стекла (тонированное, с зеркальным напылением, энергосберегающее, армированное и даже бронированное). В результате, при грамотной установке, можно получить окна, которые по своим теплотехническим характеристикам ничуть не хуже прилегающих стен.
Дом с панорамными окнами может иметь окна с различным типом открывания:
- Глухие. Это те, которые не открываются совсем.
- С проветриванием и микропроветриванием. Открытые окна необходимы для обеспечения притока свежего воздуха. Такие режимы не нужны, если есть приточно-вытяжная вентиляция.
- Распашные. Привычная форма открывания. Такие окна могут использоваться для выхода на балкон или террасу, веранду, просто на улицу.
Распашные окна — те, к которым мы привыкли
- Раздвижные. Отличаются тем, что створки отъезжают в стороны. Более удобны, так как для открывания не требуют наличия свободного места перед ними. В современном исполнении имеют ничуть не худшие тепло- и звуко- изоляционные характеристики чем традиционные распашные.
Раздвижные системы удобны тем, что не требуют места перед дверью
- Складные. Панорамные окна могут складываться по типу книжки. Задействованы могут быть 5-6 створок. При установке таких окон/дверей можно комнату превращать в открытую террасу.
Сложили двери и комната превратилась в часть террасы
Используя двери различных способов открывания можно добиться того функционала, который вам необходим. Деревянные дома с панорамными окнами встречаются нечасто. Дело в том, что древесина постоянно меняет размеры и обычные окна ставят в специальные обсадные коробки, которые компенсируют это движение. Если площадь окон очень большая, это может быть проблематичным. Если решение нашли, можно ставить деревянные или пластиковые окна. А чтобы белый пластик не смотрелся чужеродным, ставят рамы, ламинированные пленкой, которая имитирует древесину.
Отопительные приборы для панорамных окон
Все больше людей, выбирая квартиру или строя частный дом, отдают предпочтения панорамным окнам. Такое решение делает помещение визуально просторнее, светлее, открывает обзорный вид на улицу и добавляет комфорта проживания в целом. Но, к сожалению, в этой ситуации есть и свои недостатки, а именно – обогрев помещений с таким остеклением. Любое окно является одним из основных источников теплопотерь и соответственно, чем больше площадь окна, тем больше теплопотерь.
Почему важно правильно отапливать панорамные окна
Согласно строительным нормам и правилам (СНИП), на стене под каждым окном должен располагаться отопительный прибор, что уже противоречит отоплению панорамного окна (в связи отсутствием под ним стены) и усложняет его обогрев. Если просчитать необходимую теплоотдачу на площадь помещения и установить радиаторы на других (соседних или противоположной) стенах или отопить помещение с помощью теплого пола, пренебрегая при этом обогрев окна в пол, можно столкнутся с следующими проблемами:
- Запотевание окна. При большой влажности в помещении, нахождении в нем большого количества людей, отсутствии утепления стен, при плохо утепленной крыше (касается последнего этажа) и еще из-за ряда причин, окна до пола (при отсутствии правильного их обогрева) могут запотевать. Данная ситуация может пагубно сказываться на сроке службы окон, эстетическом виде большого остекления и здоровье людей, находящихся в помещении (запотевание увеличивает влажность в помещении, что способствует развитию вредных микроорганизмов).
- Перепад температуры в помещении. Если не обогревать источник больших теплопотерь (панорамное остекление), окно и ближняя к нему часть комнаты будут холодными и, если основная часть помещения будет отапливаться радиаторами или теплым полом, в комнате возникнет перепад температуры. Перепад температуры вызывает стресс у организма, снижает иммунитет и учащает заболевания.
- Недостаточный обогрев помещения. Эта проблема является еще более серьезней, чем перепад температуры. Из-за отсутствия обогрева остекления, даже правильно просчитанные отопительные приборы в помещении могут не справляться с качественным отоплением. В следствии этого мы получаем холодное помещение, в котором не комфортно не только жить, но и просто находится в зимнее время. Для устранение этой проблемы необходимо переделывать разводку труб отопления в помещении таким образом, чтобы подключить еще один отопительный прибор (обогревающий непосредственно окно), а это иногда обходится, как новый ремонт, в этом помещении.
Но, всех этих проблем можно избежать, правильно и вовремя подобрав отопительные приборы для панорамного остекления.
Какие отопительные приборы подходят для панорамных окон
Итак, для обогрева панорамного остекления можно выделить 3 основных вида отопительных приборов:
- Низкие радиаторы на ножках (напольные батареи)
- Внутрипольные конвекторы (встраиваемые конвекторы)
- Вертикальные радиаторы (высокие батареи)
Низкие радиаторы отопления – это отопительные приборы, имеющие высоту от 130 до 300 мм.
Преимущества отопления панорамных окон низкими радиаторами:
- Небольшая стоимость (по сравнению с высокими радиаторами и внутрипольными конвекторами);
- Огромный выбор по материалу изготовления, высоте, ширине глубине, теплоотдаче и дизайну;
- Много вариантов подключения (нижнее, боковое, седловидное, диагональное);
Недостатки отопления панорамных окон низкими батареями:
- Частично закрывают вид панорамного окна;
- Бюджетные модели не всем подходят по дизайну, а дизайнерские не всем подходят по цене)))
- Небольшую высоту иногда необходимо компенсировать по теплоотдаче за счет глубины радиатора, из-за чего они выходят довольно массивными и нарушают эстетический вид помещения.
Вертикальные радиаторы отопления – это высокие отопительные приборы, устанавливающиеся на стене, возле панорамного окна.
Плюсы обогрева окон в пол высокими батареями:
- Не закрывают обзорный вид из окна;
- Большая теплоотдача, при небольших размерах по ширине;
- Интересный дизайн – даже самые бюджетные вертикальные радиаторы интересно выглядят.
Минусы обогрева окон в пол вертикальными радиаторами:
- Цена выше чем у низких радиаторов;
- Необходим свободный участок стены возле остекления;
- При большой длине панорамного окна, не обеспечивают достаточный обогрев остекления (из-за того, что находятся сбоку).
Внутрипольные конвекторы – это приборы отопления, которые встраиваются в пол и закрываются декоративными решетками.
Преимущества встраиваемых конвекторов для панорамных окон:
- Эстетический вид – так как приборы встраиваемые, они абсолютно не закрывают не окно, не стену;
- Модели с вентиляторами имеют очень большую тепловую мощность, что позволяет отапливать большие помещения;
- Много вариантов по длине, ширине, исполнению решетки, материалу решетки и корпуса, дизайну;
Минусы внутрипольных конвекторов:
- Самая высокая цена, по сравнению с низкими и высокими батареями (не сравнивать европейские радиаторы с украинскими конвекторами)))
- Эффективные конвекторы имеют высоту от 80 мм, что не всегда позволяет его установить (из-за ограниченной высоты стяжки пола);
- Конвекторы без вентиляторов очень слабые и не могут самостоятельно отапливать помещения, а конвекторы с вентиляторами (не зависимо от производителя) категорически не рекомендуется устанавливать в спальные помещения (из-за высокого уровня шума) .
Особенности конструкции
Низкие радиаторы устанавливают, когда в помещении имеются панорамные окна
Напольный вид обогревателей представлен на отечественном рынке довольно скромным ассортиментом, поскольку они не пользуются высоким спросом. Применяются они лишь в особых случаях, связанных с наличием в жилых помещениях панорамных окон. Конструкция радиаторов этого класса отличается от типовых образцов расположением имеющихся на корпусе ребер, а также своим внешним видом и размерами.
Минимальные габариты типового образца составляют полметра в длину, 0,1 в глубину и 0,2 метра в высоту. Максимальные их размеры у некоторых моделей могут достигать 600х230х50 мм соответственно. Помимо этого, конструктивные особенности отдельных образцов низких радиаторов для панорамных окон связаны с используемыми при их изготовлении материалами.
Низкие батареи: плюсы и минусы
Низкие модели хороши тем, что их можно установить под подоконником, который поднимается от пола на незначительные несколько сантиметров. При этом панорамный обзор сохранится, а проблема отопления помещения будет решена.
Низкие модели радиаторов Irsap в дизайне интерьераНизкие модели радиаторов Irsap в дизайне интерьераНизкие модели радиаторов Irsap в дизайне интерьераНизкие модели радиаторов Irsap в дизайне интерьера
Главные преимущества невысоких трубчатых радиаторов – это:
- низкая цена;
- высокая теплоотдача;
- простота монтажа;
- большой выбор – вы можете выбрать количество секций, ширину, глубину прибора, диаметр трубок, цвет.
Недостатков у такого решения немного, сводятся они к тому, что бюджетные варианты, как правило, имеют довольно примитивный дизайн, а красивые дизайнерские модели стоят не очень дёшево.
Сферы и особенности применения, эффективность
Модель SOLIRA 2020/4 №12 высотой 200 мм и глубиной 70 мм.
Узкие батареи стали альтернативой для обычных батарей в условиях изменившихся стандартов строительства. Они идеально подходят к панорамным и витражным окнам. Кроме того, в ванные комнаты, туалетные помещения, балконы габаритные батареи не всегда вписываются. При своих миниатюрных размерах низкие батареи практически не уступают стандартным аналогам по эффективности, если установка выполнена без нарушения технологий.
Низкие горизонтальные конструкции находят применение в узких комнатах, где имеются низкие стены, перегородки или панорамные окна. Они также незаменимы для небольших лоджий и балконов, так как не занимают много места. В длинных комнатах и коридорах тоже устанавливают узкие горизонтальные батареи.
Главной особенностью таких радиаторов является даже не размер и габариты, а специфика прогрева помещения: чем ниже и длиннее отопительный прибор, тем ровнее температура помещения и лучше прогревается весь объем воздуха.
Виды конструкций
В зависимости от используемого для производства радиаторов материала можно выделить несколько типов устройств.
- Алюминиевые и чугунные. Это, пожалуй, самые «старые» варианты радиаторов, которые впервые были представлены потребителям еще в начале прошлого столетия. Однако найти напольные изделия из этих металлов довольно трудно, гораздо чаще встречаются обычные батареи, которые просто крепятся к полу при помощи кронштейнов. Можно сказать, что это обычные настенные модели, которые попросту прикрепили к полу.
- Биметаллические радиаторы. К подобному типу отопительных устройств относят те, которые изготовлены из двух металлов, чаще других встречаются алюминиево-медные и алюминиево-стальные. К особенностям таких радиаторов можно отнести следующий момент: вода внутри них передвигается по специальному сердечнику, выполненному из стали и отличающемуся высокой коррозийной устойчивостью.
- Стальные. Этот вариант радиаторов довольно широко распространен, из этого сплава выполняют конвекторы, регистры и трубчатые модели. Конвекторы характеризуются той же самой конструкцией, как аналоги из алюминия и меди, однако, при одинаковых размерах степень теплоотдачи стальных моделей немного ниже.
Трубчатые модификации могут иметь самые разнообразные конфигурации, за счет этого они довольно часто используются не только для эффективного обогрева, но и как элемент декора в помещении, стильный акцент современного интерьера. Регистры выглядят как самые элементарные самодельные установки, они производятся довольно быстро: толстые трубы попросту соединяются друг с другом при помощи особых перемычек, что на выходе формирует замкнутый контур. Такие изделия могут использоваться как элемент отопительной системы, так и автономно.
Отдельно нужно остановиться на разновидностях нагревателей внутри напольных радиаторов.
В зависимости от принципа действия они подразделяются на электрические и водные.
- Первые разновидности работают за счет особого закрытого ТЭНа, на котором держатся металлические пластины, они бывают медными или стальными. Назначение таких дисков состоит в максимальном увеличении контактирующей с воздушным потоком площади поверхности. Подобные радиаторы отличаются высокой степенью безопасности, поскольку они оборудованы предохранителями для эффективной и надежной защиты от любых возможных неполадок в работе электросети.
- Принцип работы водяных моделей немного иной. Основной нагревательный элемент здесь представляет собой металлические трубы с несколькими пластинами, которые при помощи специальных патрубков крепятся к централизованной отопительной сети.
В напольный радиатор в зависимости от типа модели может включаться вентилятор, это существенно увеличивает теплоотдачу прибора. Такой радиатор работает от сети электрического тока и дополнен специальными виброзащитными опорами, которые многократно снижают уровень выделяемого шума.
Для собственников нестандартных комнат по индивидуальным проектам могут изготавливаться радиаторы самых разнообразных форм и требуемого радиуса кривизны. Если прибор планируется использовать в домах с высоким уровнем влажности, то стоит отдать предпочтение моделям из нержавеющих материалов со встроенным стоком для дренажа. В некоторых моделях имеются особые электронные регуляторы, которые позволяют устанавливать оптимальный температурный фон. Как правило, в комплекте с подобными изделиями идет пульт дистанционного управления.
Какие батареи можно установить с панорамным окном

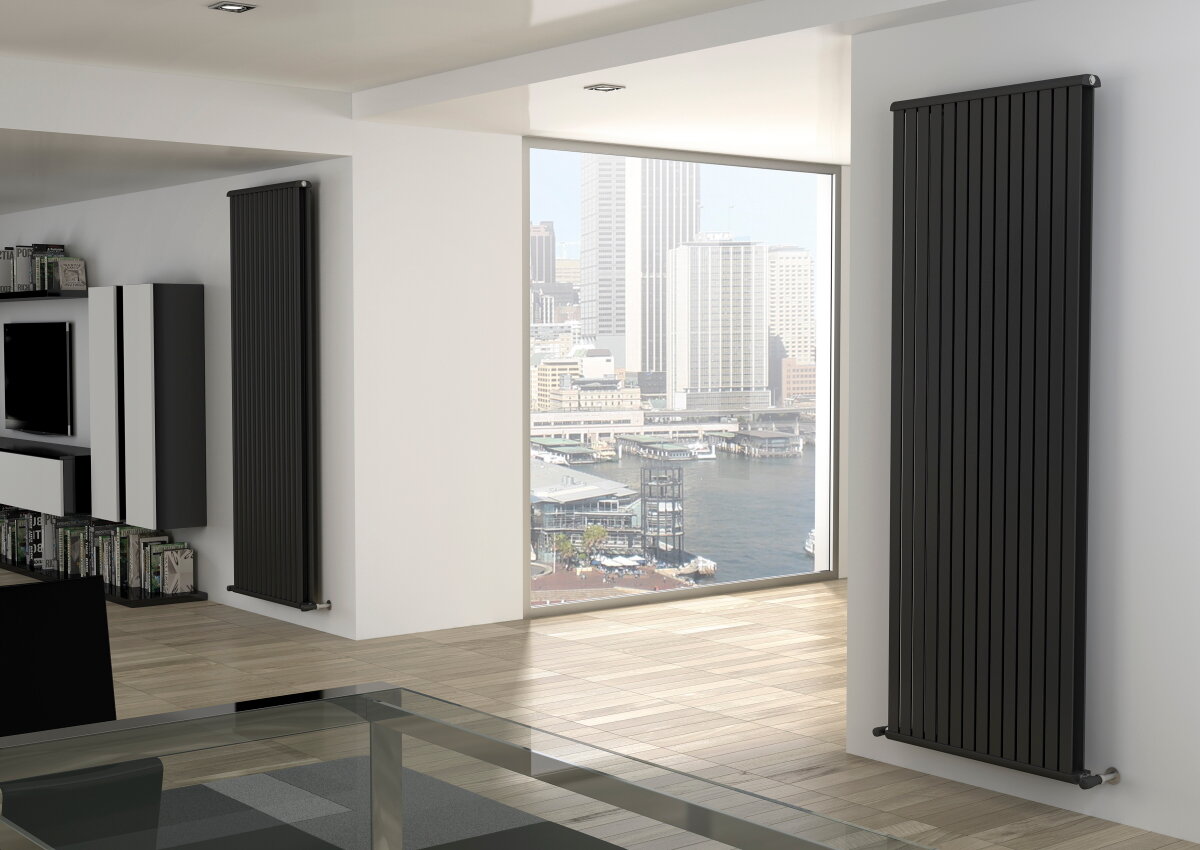

Вертикальные радиаторы Irsap в дизайне интерьера
Дизайнеры обычно предлагают целых три решения проблемы отопления комнаты с оконными проёмами почти до самого пола:
- встраиваемые в пол конвекторы;
- низкие радиаторы;
- вертикальные приборы.
Все эти варианты имеют свои достоинства и недостатки, поэтому, прежде чем сделать выбор, лучше немного узнать о плюсах и минусах каждого вида отопительных приборов.
Горизонтальные радиаторы из алюминия
Минимальный размер имеют алюминиевые радиаторы, достигающие всего лишь 245 мм.
Изготовлением таких невысоких обогревательных приборов занимаются следующие иностранные фирмы:
- компания Sira занимается изготовлением радиаторов небольшого размера, которые имеют теплоотдачу от89до 97 Вт;
- фирма Global на рынке представлена литыми батареями, рассчитанными на монтаж в отопительной системе с давлением, достигающим 16 бар.
Из отечественных производителей горизонтальных радиаторов из алюминия наибольшей популярностью пользуются Rifar Base 200, а также Rifar Forza 200 с межосевым расстоянием 20 см.
Преимущества отопительных приборов из алюминия заключаются в следующем:
- теплоотдача прибора на высшем уровне;
- небольшая масса, позволяющая самостоятельную установку;
- полное заполнение системы требует минимального расхода воды;
- батарея очень быстро реагирует на смену параметров рабочей среды в результате поворота регулировочного клапана.
К отрицательным характеристикам приборов относятся:
- легко поддается механическому воздействию и деформируется, поскольку алюминий является мягким материалом;
- химическая активность металла, что влияет на качество используемой воды.
Обратите внимание! Проявления перечисленных недостатков можно избежать, если перед началом эксплуатации производить водоподготовку и проводить своевременную продувку системы.
Достоинства, недостатки
В любой линейке есть невысокие батареи, с межосевым расстоянием 300 или 350 мм
Достоинства алюминиевых радиаторов: легкие, имеют высокую теплоотдачу, малую емкость (мало помещается воды), быстро реагируют на изменения температуры.
Наиболее важный недостаток — химическая активность алюминия и его мягкость. Для нормальной и длительной работы требуется качественный теплоноситель: Ph 7-8, рабочее давление — от 5-6 Бар у экструзионных моделей, до 10-12 у литых. Обязательно чтобы в теплоносителе было небольшое количество кислорода и взвесей. Кислород способствует окислению и разрушению алюминия, а взвеси стачивают металл.
Но у каждого производителя требования свои. Например, китайские алюминиевые радиаторы Radena работают при 16 Бар давления и теплоносителе с Ph 6,5-9. А у экструзионных моделей Sira (Сира) рабочее давление 16 Бар и срок гарантии при этом 25 лет. Возможно, есть и другие алюминиевые радиаторы, характеристики которых выходят далеко за рамки средних показателей: и тут слишком много производителей и моделей.
При выборе не забудьте обо всех этих технических тонкостях: только если условия эксплуатации будут совпадать с рекомендациями производителей, отопление будет работать долго и без сбоев.
При монтаже системы стоит помнить, что алюминий нельзя соединять с медью (или сплавами на основе меди) напрямую. Это значит, что при разводке медными трубами лучше ставить другие радиаторы. А также не ставить бронзовые или латунные фитинги. С алюминием хорошо стоят оцинкованная арматура и фитинги.
Область применения
Область применения: в индивидуальном отоплении практически без ограничений, может только стоит обратить внимание на температуру теплоносителя, особенно если в системе стоит котел на угле или дровах. В квартирах их ставить рискованно. Разве только очень надежные и проверенные, и только если теплоноситель в системе удовлетворяет требованиям производителя.
Биметаллические приборы
Биметаллические низкие батареи отопления для панорамных окон обладают высокой стоимостью, но этот недостаток с легкостью компенсируется высоким качеством. Кроме этого, они обладают следующими отличительными особенностями:
- высокие показатели рабочего давления;
- прекрасная совместимость с другими металлами, поскольку верхняя оболочка изготавливается из алюминия, а внутренняя часть из нержавеющей или черной стали.
Важно! Считается, что биметаллические радиаторы являются наилучшим вариантом для подключения к централизованной отопительной системе.
Биметаллические радиаторы, предназначенные для панорамных окон, могут по высоте быть от 245 до 450 мм.
Достоинства, недостатки
Плюсом такого типа низких радиаторов является довольно большая теплоотдача при небольших размерах (радиатор 200мм*400мм выдает 240 Вт). Второе хорошее свойство — медь не требует наличия закрытой системы, а Ph должен быть в пределах 7-9. Довольно высокое рабочее давление — 16 Бар.
Но, несмотря на такие характеристики, ставить в системы с централизованным отоплением не рекомендуется: если сама медь и мало реагирует на качество теплоносителя, то он разъедает припой и течи появляются в местах пайки. И, кроме того, медь несовместима с некоторыми металлами, а также плохо реагирует на большое содержание абразивных частиц, которые ее попросту стирают (медь — мягкая и постепенно стачивается, и это — один из главных ее недостатков). Еще один недостаток — высокая цена, а также скрипы и шорохи, которые возникают при остывании и нагреве радиаторов (но это только у отечественных моделей, европейские производители научились с этим бороться, наши, пока нет).
Внутри медно-алюминиевых радиаторов стоит такая или похожая конструкция
Область применения
И снова эти радиаторы хорошо будут стоять в индивидуальных системах (с принудительной циркуляцией). Но разводка желательна из медных, полимерных или металлополимерных труб. В квартирах низкие медно-алюминиевые радиаторы будут нормально работать при условии соблюдения требований по теплоносителю и рабочему давлению. Также необходима установка фильтра на входе.
Низкие чугунные
Установка низких радиаторов отопления для панорамных окон выполняется для водяного отопления как в многоквартирных, так и в частных домах. Отличительные характеристики таких изделий — это прочный корпус, который обладает долговечностью и износостойкостью.
Но у таких отопительных устройств есть и масса недостатков. Например, неустойчивость сплава к коррозионному воздействию при контакте с некоторыми видами жидкости и непривлекательность внешнего вида. Особенность чугунного радиатора также в том, что наибольший предел давления в системе должен равняться 9 атмосферам. Поэтому установка таких устройств в высотных зданиях под вопросом.
Дополнительная информация! Чугунные радиаторы обладают шероховатой поверхностью, поэтому с течением времени на них накапливаются слои мусора, особенно это касается внутренних стенок.
Достоинства, недостатки
Несомненные достоинства — длительный срок эксплуатации, невысокая цена (кроме дизайн-радиаторов) и способность работать с любыми теплоносителями. Недостатки — большая масса и хрупкость, плохо поддаются обработке, не ремонтируются, невысокое рабочее давление — 9-10 Бар.
Есть еще свойства, которые в одном случае являются достоинством, а в другом — недостатком:
- Большая инерционность. Толстые стенки долго греются при разгоне системы. Но они и долго остывают. Эта их особенность позволяет сгладить скачки температур при использовании обычного угольного котла.
- Большое сечение секций. В них помещается много воды, что снова-таки приводит к повышенной инерционности системы и использованию более мощного насоса в системах с принудительной циркуляцией. Но для систем с естественной циркуляцией малое гидравлическое сопротивление широких коллекторов — однозначный плюс.
Область применения
Все эти свойства определяют область использования чугунных радиаторов, в том числе и низких: они оптимально подходят для индивидуальных систем отопления (домов, дач, коттеджей). Неплохо они стоят в многоэтажках небольшой этажности: там, где рабочее давление в системе не превышает 9-10 Бар. Других требований к теплоносителю они не предъявляют: им все равно, есть ли кислород, сколько взвесей содержится, и какая его кислотность. При периодической промывке они буду стоять долго.
Стальные низкие батареи
При необходимости монтажа низкой обогревательной системы, даже в пределах 100 мм, используются трубчатые радиаторы из стали. Форма таких изделий может быть прямолинейной или необычной, соответствующей конфигурации подоконного пространства.
Трубчатые стальные радиаторы прекрасно справляются с работой в различных системах отопления, и это не зависит от способа циркуляции рабочей среды.
Достоинства и недостатки
Трубчатые радиаторы могут иметь нелинейную форму
К достоинствам можно отнести большой выбор моделей, с различной шириной и глубиной, легкость уборки, привлекательный внешний вид, большое количество декоративных вариантов. Большое сечение труб создает небольшое гидравлическое сопротивление, к тому же такие радиаторы забиваются редко.
Недостатки обусловлены сталью: склонность к коррозии, высокие требования к теплоносителю, невысокое рабочее давление, небольшой срок службы — от 5 до 10 лет. Исключение — Zehnder Charleston Pro
которая изнутри обработана двумя составами. Они настолько хорошо противостоят коррозии, что этот вариант может стоять при Ph 5-11. Срок гарантии при этом 25 лет.
Область применения
В основном трубчатые радиаторы рассчитаны на индивидуальное отопление. Причем работать могут как в системах с принудительной, так и с естественной гравитацией. Единственное требование — система должна быть закрытого типа.
Лучшие известные производители и модели: характеристики и цены
Лучшие варианты низких радиаторов:
Buderus Logatrend K-Profil 11 300
Немецкая фирма Bosch производит радиаторы под маркой Buderus в России в городе Энгельс. Продукция полностью соответствует ГОСТу. Владельцы отмечают в отзывах широкий выбор изделий по размерам. Батареи этой фирмы хороши тем, что у них нет деления на фронт и тыл. Конфигурация без задней планки позволяет монтировать батарею любой стороной.
Высота прибора не рекордная, но достаточно небольшая – 300 мм, длина – 400-3 000 мм. Тепловая мощность зависит от размера батареи и температуры теплоносителя. Эти показатели бывают в пределах 136-15 083 Вт. Радиаторы рассчитаны на принудительный способ циркуляции. Также среди достоинств можно отметить хорошее и надежное покрытие, доступные цены, ниже, чем у зарубежных, не локализированных поставщиков.
Из недостатков можно отметить разве что отсутствие еще более низких моделей высотой 200 мм, довольно слабые кронштейны и трудности очистке от пыли.
Kermi FKO 22 200
Эта швейцарская компания с производством в Германии, выпускает широкий ряд радиаторов, которые используются в различных местах. Владельцы в отзывах отмечают широкие возможности использования батарей в дизайнерских проектах. Им также нравится большой выбор изделий по длине. Kermi FKO 22 200 относится к лучшим радиаторам производителя, поскольку сочетают в себе оптимальную эффективность и проверенное временем качество.
Также стоит отметить стойкое и качественное покрытие по технологии (КЭФ) – наиболее эффективной и экологичной на сегодня. Выпускаются длиной от 600 до 2 600 мм, мощностью 510-2 210 Вт. Рабочее давление – 10 бар. Из недостатков можно отметить лишь высокие цены.
Purmo Ventil Compact 200
Финский бренд выпускает стальные радиаторы с 50-х годов прошлого столетия. Радиаторы имеют высоту 200 мм, длину 600-3 000 мм. Особенностью является универсальный тип подключения, радиаторы имеют два нижних и четыре боковых присоединительных отверстия с внутренней резьбой. Уже в базовой комплектации имеется терморегулятор. Под заказ возможно исполнение в любом цвете. В целом, приборы известны как надежные и беспроблемные.
Тепловая мощность, в зависимости от длины, находится в пределах от 589 до 2 942 Вт. Максимально допустимое рабочее давление – 10 бар. Толщина стали соответствует EN-442, т.е. равна 1,2 мм, что достаточно, но уступает некоторым моделям с толщиной 1,4 мм. Из недостатков лишь высокие цены на приборы.
Radena CS 150
Биметаллические радиаторы отопления с межосевым расстоянием 150 мм, однако полной высотой 250 мм. Отличаются продуманной формой вертикального и горизонтального коллекторов, которые представляют собой широкий эллипс, это позволяет сильно уменьшить гидравлическое сопротивление. Также из особенностей стоит отметить толщину стенок – 1,9 мм. Объем теплоносителя в радиаторе крайне мал (0,13 л на секцию).
Максимальное рабочее давление – 25 атм., теплоотдача на 1 секцию – 120 Вт. Всего может быть от 6 до 16 секций, длина прибора при этом до 1 184 мм. Обратите внимание, что диаметр резьбового соединения у радиатора нестандартный – 1″.
Loten Grey Z 750 180 мм
Российские стальные трубчатые батареи под этой маркой имеют горизонтальное положение теплопроводящих профилей. В производстве использованы последние технологии и качественные материалы. Поэтому изделия отличаются высокой прочностью и долговечностью. Стоит отметить и крайне привлекательный дизайн, радиаторы могут быть исполнены в любом цвете стандарта RAL. Компания не экономит на количестве материалов. Толщина стенок труб составляет 2,5 мм.
Ширина батареи – 750 мм, в данном низком варианте всего 4 секции с суммарной теплоотдачей 366 Вт. Конструкция рассчитана на рабочее давление до 16 атм., что позволяет установить радиаторы в любую закрытую систему. В зависимости от вариации исполнения, возможно как нижнее, так и боковое подключение. При всех преимуществах это одни из самых недорогих трубчатых приборов отопления, недостатки обнаружить довольно трудно.
Rettig Column H-2x200x700
Еще одна стальная трубчатая модель с горизонтальными секциями от финского концерна, но с производством в Германии. Привлекательные по дизайну, могут быть окрашены в любой цвет, не вызывают вопросов касательно надежности, однако по техническим характеристикам несколько уступают предыдущим Grey Z. При ширине 700 мм теплоотдача составляет 319 Вт, что в пересчете на кВт/м – меньше. Ниже и допустимое рабочее давление – 10 атм., поэтому радиаторы подходят не во все системы отопления многоквартирных домов.
Возможно как нижнее, так и боковое подключение. Помимо более низких технических характеристик, недостатки найти трудно, да и цены на них еще ниже, чем в случае с Loten Grey Z.
Стоимость: 7 800 руб.
Распространённые разновидности низких батарей
Поскольку радиаторы устроены весьма просто, различия между ними основаны на геометрии корпуса, из какого материала он изготовлен, какой вид и размеры имеют рёбра радиатора.
Минимальные размеры низкого радиатора обычно 0,2 метра в высоту, 0,5 метра в длину и 0,1 м в глубину. Максимальные размеры могут быть 0,5 метра в высоту, 6 метров в длину и 0,23 метра в глубину.
Конструкция низких батарей определяется в первую очередь материалами, такими как:
Батареи представляют собой секции, полученные сполотом литья. Для теплообмена каждая секция содержит определённое конструкцией число рёбер .
Свойства чугуна определяют и недостатки и преимущества такого радиатора. Чугун хрупкий и подобен яичной скорлупе, которая благодаря своей выпуклости прочна снаружи, но легко разрушается изнутри. Поэтому сила давления воды внутри такого радиатора должна быть менее 9-11 атмосфер. А поскольку поверхность чугуна после литья получается шероховатой и неровной, на ней внутри радиатора со временем осаждается мусор и создаёт слой, ослабляющий передачу тепла воды чугуну радиатора. Но при упомянутых недостатках чугунный радиатор хорошо держит тепло и не подвержен разрушению от длительного контакта с водой.
Способом литья сталь не позволяет получать необходимую для радиатора ребристую форму. По этой причине стальные низкие батареи из стали изготавливаются из отдельных пластин и часто в сочетании с трубами. Низкая батарея на основе трубы в обрамлении пластин, служащих для увеличения конвекции, имеет тепловые потери по причине зазоров, возникающих в месте крепления пластин к трубе.
Если же радиатор изготовлен из стальных пластин, которые образуют полости для наполнения их горячей водой, теплоотдача получается намного большей, чем у радиатора на основе трубы, но уменьшается устойчивость к гидравлическим ударам из-за наличия швов соединения пластин, что является одним из недостатков таких радиаторов.
Другим недостатком стальных радиаторов является ржавчина, которая появляется внутри при контакте с кислородом воздуха во влажной среде. Кроме упомянутых недостатков стальные радиаторы весьма дороги по причине трудоемкого изготовления и необходимости применения стали устойчивой к коррозии. По свойствам передавать тепло они близки к чугунным радиаторам.
Батареи из алюминия могут быть получены либо способом литья, либо экструзией, либо изготовлены из пластин. Их главным преимуществом является вес, который существенно меньше, чем у чугунных и стальных.
По способности противостоять давлению воды алюминиевые радиаторы почти в полтора раза лучше чугунных. Но конвекционные свойства алюминия хуже, чем у чугуна и стали.
Кроме того, алюминий менее прочный, чем чугун и сталь, поэтому гидравлические удары могут быстро привести к появлению протеканий воды через появившиеся в корпусе трещины. По этой причине срок службы таких радиаторов меньше, чем у чугунных и стальных .
Такой радиатор изготовлен из нескольких деталей. материал каждой из которых подобран с наилучшим соответствием выполняемой задаче. В такой батарее вода проходит по трубе из сплава меди или иного материала. Труба способна выдерживать давление воды в несколько десятков атмосфер и при этом не подвергается разрушению от длительного контакта с водой. Поэтому её срок службы будет сравним с чугунной батареей.
Для увеличения площади поверхности соприкосновения с воздухом на трубе располагаются пластины из алюминия или сплава цветных металлов. Такой радиатор может иметь небольшие габариты, но из-за потерь тепла в месте крепления пластин к трубе его эффективность будет меньше, чем у алюминиевых батарей.
Трудоёмкость изготовления и использование цветных металлов делает такую батарею более дорогой, чем алюминиевую.
Как правильно выбрать низкую батарею
В современных магазинах можно встретить большое разнообразие моделей низких батарей, как отечественного производства, так и от известных торговых марок производителей других стран. Для того чтобы не потратить напрасно деньги на приобретение батареи с неиспользуемыми свойствами, рекомендуется основываться на следующем:
- Помещения с панорамными окнами лучше отапливать батареями из алюминия или из двух или нескольких различных материалов.
- В частных домах, которые не подключены к магистрали центрального отопления, а используют собственный котёл, следует устанавливать стальные или алюминиевые радиаторы.
- Радиатор должен создавать эффективную тепловую завесу при его размещении в оконном проёме. Для этого его длина должна быть больше ширины окна.
Трубчатые радиаторы для отопления жилья Биметаллические радиаторы отопления Плоские радиаторы отопления Радиаторы отопления для частного дома
Заключение
В современных проектах жилых домов зачастую можно встретить варианты с панорамными окнами. Столь необычный дизайн пришел к нам из теплой Франции. Панорамные окна устанавливаются в многоэтажных домах и коттеджах, на балконах и лоджиях. Также они отлично смотрятся на террасе, в оранжерее, в зимнем саду или в комнате с бассейном.
Дизайн панорамных окон часто предполагает остекление по всей стене. Прежде чем выбрать такие окна для своего дома, нужно подумать о том, как качественно утеплить их, для того чтобы такая оконная конструкция в полной мере реализовала все свои преимущества.
