Соединение лампочек

Чтобы электрическая схема работала, элементы необходимо правильно соединить. Существует несколько основных способов — параллельное, сборное и последовательное подключение. Выбор метода зависит от материала подключенных кабелей, цели подсоединения и некоторых других факторов. Чтобы определиться с выбором технологии соединения деталей электроцепи, необходимо ознакомиться с особенностями каждого способа.

Организация освещения с двумя лампочками и одним выключателем

Часто при электромонтаже освещения зданий необходимо сделать так, чтобы лампы одного из помещений включались с двух выключателей. Обычно так устроена разводка на лестничных маршах. Выключатели такого вида называются проходными и наиболее сложны в монтаже. Но в обычной квартире нужды в подобных схемах нет.

Наиболее используемым в жилых помещениях является вариант, при котором несколько ламп включаются одновременно с одного выключателя. Это может быть и точечная подсветка с тремя и более светильниками, а возможно и несколько светодиодных лент. И вот тут при отсутствии знаний такого монтажа возникают трудности, хотя особых сложностей в этом нет.

Необходимо рассмотреть несколько возможных схем подключения потребителей, чтобы понять суть такой работы. К тому же и двойные выключатели имеют свои особенности подключения.

Что значит подключить осветительные устройства параллельно

Что кроется в понятии «параллельного соединения»? При такой схеме лампа соединяется с фазой и нулём. Если требуется подключить сразу два источника света, то подающие на них ток провода скручиваются. Тут главное проверить, чтобы сечение проводов совпадало с идущей на них нагрузкой. Не все светильники имеют сходное напряжение, яркость их изначально закладывается производителем. Если одна из лампочек перегорает, все остальные продолжают функционировать по-прежнему.

Справка. В быту, при необходимости объединить в одну цепь несколько осветительных приборов, никакие провода не скручивают. Берут обычный кабель, а на него уже подключают нужные устройства.

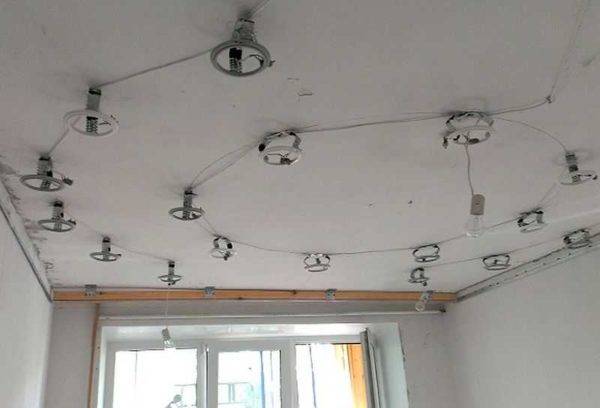

Существует несколько разновидностей параллельного подключения:

  • оно может быть лучевым (в этом случае к каждому устройству подходит собственный кабель);
  • бывает оно и шлейфным (в этом случае на первое в цепи устройство подаётся фаза и нуль, далее кабель частично идёт на все остальные светильники, а на последний в цепи подают обе части кабеля).

Важно! Если требуется подсоединить галогенные светильники, обладающие трансформатором, то нужно помнить, что их подключают на вторичную обмотку преобразователя посредством клеммных колодок.

Параллельное подключение зачастую используют и для исправления некоторых недостатков аппаратуры. Так, главное больное место всех люминесцентных ламп — их раздражающее мерцание. Поправить это дело может устройство, регулирующее пуск, но стоит оно дорого. Можно подключить две лампы по параллельной схеме и к одной из них подсоединить конденсатор, который будет сдвигать фазу.

Можно ли параллельно соединить лампочки

Этот тип подключения наиболее эффективен. Лампа соединяется с фазой и нулем. При подключении двух и более ламп подающие напряжение провода могут скручиваться.

Но чаще к общему кабелю крепят все нагрузки. Параллельное соединение бывает лучевым или шлейфовым. В первом варианте к каждой лампе подводится отдельный кабель. Во втором фаза и ноль подаются на первый источник освещения, остальные приборы подпитываются частично.
Подключение нагрузок к сети
Подключение нагрузок к сети.

При использовании галогенных светильников с трансформатором необходимо помнить, что их подключают на вторичную обмотку преобразователя с помощью клеммных колодок.

Параллельным подключением можно несколько сгладить недостатки осветительного оборудования, снизить мерцание люминесцентных ламп. В схему добавляется конденсатор для сдвига фазы всех элементов цепи.

Устройство выключателя

Рабочая часть выключателя представляет собой тонкий металлический каркас с установленным на нем приводом. Каркас монтируется в подрозетник. Привод – это электрический контакт, то есть приспособление, на котором и происходит соединение электропроводящих проводов. Привод на выключателе подвижен, и его положение определяет замкнутость или разорванность цепи. При замкнутой цепи электричество включено. Разомкнутая цепь делает невозможной передачу тока.

Привод обеспечивает поступление электричества или преграду на пути сигнала, передающегося между двумя неподвижными контактами:

  • входной контакт идет на фазу от электропроводки;
  • выходящий контакт соединяется с фазой, уходящей на светильник.

Обычное положение контакта на приводе подразумевает, что коммутатор выключен. Неподвижные контакты в это время разомкнуты, освещения нет.

Нажатие управляющей кнопки на коммутаторе замыкает цепь. Подвижный контакт меняет свое положение, и неподвижные части становятся связаны между собой. По этому пути, сеть напряжения передает электричество на лампочку.

Выключатель

Чтобы обеспечить безопасность системы, рабочая часть должна быть помещена в корпус из материалов, не способных проводить электрический ток. В выключателе такими материалами могут быть:

  • фарфор;
  • пластик.

Другие элементы конструкции защищают непосредственно пользователя:

  1. Управляющая клавиша позволяет одним касанием менять состояние цепи, замыкая и размыкая ее по желанию человека. В результате легкого нажатия, свет в помещении включается или отключается.
  2. Рамка полностью изолирует контактную часть, что исключает случайные прикосновения и удары током. Она крепится на специальные винты, а затем садится на спрятанные защелки.

В качестве основного материала их изготовления, эффективно используется пластик.

Типы ламп и схемы подключения

Перед монтажом различных видов осветительных приборов желательно ознакомиться с принципом работы и их внутренним устройством, а также с особенностями схемы включения в питающую сеть. Также важно знать, что каждая из разновидностей способна работать длительное время лишь при строгом соблюдении правил эксплуатации.

Последовательно

Подобное соединение редко применяется в квартирах или домах. Для бытового использования больше подходит смешанный способ. Последовательно соединяют лампочки, если сооружают гирлянду или монтируют свет в длинном коридоре.

При подключении лампочек друг за другом следует учитывать некоторые особенности:

  • через устройства будет протекать ток одинаковой силы;
  • если произойдет резкий спад напряжения, воздействие распределится равномерно на все объекты цепочки;
  • также равномерно распределяется мощность на каждый элемент цепи.

Обратите внимание! Из-за последовательности спайки и равномерного распределения мощности стандартные лампочки на 220 В выдают свет не в полную силу. Чем больше ламп подключено в сеть, тем меньше света они будут производить.



Неравномерность свечения обусловлена различной мощностью при одинаковой силе тока

Если в схему встраивать лампы накаливания с отличающейся мощностью, ярче горит та, что имеет меньшую энергоемкость (обладает большим внутренним сопротивлением). Это объясняется тем, что напряжение при более высоком сопротивлении увеличивается.



Если лампочки в последовательной схеме горят, значит система исправна полностью

Последовательное соединение лампочек в электросети обеспечивает более щадящий режим работы для приборов благодаря равномерно распределяемой мощности (нагрузке). Кроме этого, для фактического соединения потребуется меньшее количество кабеля (по длине).

Основные недостатки системы:

  • при выходе из строя одного элемента обесточивается вся система;
  • при подключении ламп накаливания разной мощности невозможно обеспечить равномерное освещение помещения.

Важный момент — в последовательную электрическую схему нельзя включать энергосберегающие (светодиодные) лампочки. Для их правильной работы требуется стабильное напряжение в 220 В, подаваемое равномерно на каждый элемент (параллельное соединение).

Физические параметры

Важным этапом при подключении галогенных, светодиодных или люминесцентных светильников являются физические данные. Основным параметром для всех ламп можно считать омическое сопротивление, на основании которого и рассчитывается потребляемая мощность.

Для примера рассмотрим вариант подключения приборов освещения, как классической резистивной нагрузки:

Параллельное включение резистивной нагрузки
Рис. 3. Параллельное включение резистивной нагрузки

Так те же нити накаливания представляют собой чисто резистивную нагрузку, поэтому мы их будем рассчитывать, как сумму резисторов R1 – R3. Для параллельных схем включения вычисление суммарного сопротивления всех устройств производится исходя из соотношения:

1/Rобщ = 1/R1 + 1/R2 + 1/R3

После преобразования выражение получит вид:

Формула R общее

Аналогичным образом вычисление производится для включения люминесцентных и светодиодных светильников. Заметьте, что при расчетах в идеальных условиях сопротивлением соединительных проводов пренебрегают. Такой прием актуален и для большинства осветительных приборов, так как величина получается несоизмеримо меньше. Однако в случае расчета слаботочных ламп или светодиодов сопротивлением проводов не всегда можно пренебречь, поэтому они также участвуют в расчетах.

Преимущества и недостатки

В домашних и производственных целях параллельное подключение широко используется для решения различных задач. При выборе такого способа важно учитывать все за и против, поэтому дальше мы рассмотрим преимущества и недостатки для освещения люминесцентными, накаливания, светодиодными или другими типами ламп.

К преимуществам схемы следует отнести:

  • на каждую лампу подается строго установленная величина напряжения, не зависимо от их сопротивления;
  • каждая лампа работает на полную мощность, выдавая заявленные номинальные параметры;
  • в случае перегорания одной из ламп в цепи остальные продолжат выполнять свои непосредственные функции без каких-либо изменений в штатном режиме.

Недостатки такого способа подключения в большей части связаны с экономическими аспектами или аварийными режимами работы:

  • требуется больший расход соединительных проводников при подключении на большие расстояния;
  • при повышении напряжения более номинального лампочка светится гораздо сильнее, из-за чего галогенные светильники и лампы Ильича будут чаще выходить со строя;
  • начинающие электрики или неискушенные в электротехнике могут запутаться на этапе подключения точечных или других светильников.

Что значит подключить осветительные устройства параллельно

Что кроется в понятии «параллельного соединения»? При такой схеме лампа соединяется с фазой и нулём. Если требуется подключить сразу два источника света, то подающие на них ток провода скручиваются. Тут главное проверить, чтобы сечение проводов совпадало с идущей на них нагрузкой. Не все светильники имеют сходное напряжение, яркость их изначально закладывается производителем. Если одна из лампочек перегорает, все остальные продолжают функционировать по-прежнему.

Справка. В быту, при необходимости объединить в одну цепь несколько осветительных приборов, никакие провода не скручивают. Берут обычный кабель, а на него уже подключают нужные устройства.

Существует несколько разновидностей параллельного подключения:

  • оно может быть лучевым (в этом случае к каждому устройству подходит собственный кабель);
  • бывает оно и шлейфным (в этом случае на первое в цепи устройство подаётся фаза и нуль, далее кабель частично идёт на все остальные светильники, а на последний в цепи подают обе части кабеля).

Важно! Если требуется подсоединить галогенные светильники, обладающие трансформатором, то нужно помнить, что их подключают на вторичную обмотку преобразователя посредством клеммных колодок.

Параллельное подключение зачастую используют и для исправления некоторых недостатков аппаратуры. Так, главное больное место всех люминесцентных ламп — их раздражающее мерцание. Поправить это дело может устройство, регулирующее пуск, но стоит оно дорого. Можно подключить две лампы по параллельной схеме и к одной из них подсоединить конденсатор, который будет сдвигать фазу.

Параллельное соединение

В цепях, соединенных параллельно, к каждому из элементов прикладывается полное напряжение источника питания. При этом ток, протекающий через каждую из ветвей, зависит только от ее сопротивления. Провода от каждого патрона соединены между собой обоими концами.

  • если одна лампа перегорит – остальные продолжат выполнять свои функции;
  • каждая из цепей светит в полный накал независимо от своей мощности, потому что к каждой приложено полное напряжение;
  • можно вывести из светильника три, четыре и больше проводов (ноль и нужное количество фаз к выключателю) и включать нужное количество ламп или группу;
  • работают энергосберегающие лампочки.

Чтобы включать свет по группам, соберите такую схему либо в корпусе светильника, либо в распределительной коробке.

Каждая из ламп включается своим выключателем, их в этом случае три, а включены две.

Разница между параллельным и последовательным соединением ламп

Если любые лампочки включены параллельно друг к другу и соответственно последовательно с выключателем, то напряжение на каждой из них будет равным и таким способом можно соединять источники света разной мощности.

Главное условие — это то что рабочее напряжение, при котором они нормально работают, должно быть равно напряжению источника питания.

Если в этом случае применяется понижающее устройство с системой выпрямления, то размыкающий контакт должен рассоединять цепь перед преобразователем, как показано на рисунке.

В данном случае несущественно, будет включаться два или три источника света. Чаще всего это галогенные и светодиодные лампы, рассчитанные на пониженное напряжение 12 или же 24 Вольта.

При последовательном соединении ситуация кардинально меняется. Напряжение питания будет разделено на количество лампочек, то есть если сеть 220 Вольт, то на двух подключенных в последовательную цепь, источниках искусственного света, напряжение будет равно примерно 110 Вольт.

Это нужно учесть при их выборе и покупке. Ещё один нюанс при таком соединении связан с мощностью каждого из них. Она должна быть одинакова или же максимально близка друг к другу, т.к. при таком соединении ток одинаковый на всех участках цепи.

Если одна лампа будет мощностью 500 Вт, а другая 50 Вт, то в лампочке с меньшей мощностью, связанной одним проводом друг с другом, всё равно будет протекать больший ток, соответствующий самой мощной нагрузке. Лампочка с меньшей мощностью мгновенно перегорит.

Это правило действуют на все виды источников ламп, от накаливания до светодиодных.

Если нужно подключить с сети или с розеток светодиодный источник света, то зачастую он состоит из так называемого драйвера, устанавливаемого внутри корпуса лампочки. Он выполняет сразу несколько функций: выпрямительную и понижающую. Для последовательного подключения данные осветительные приборы не предназначены, только для параллельного.

Для люминесцентных источников дневного света, как с электронным пусковым устройством, так и со стартером, последовательное подключение встречается чаще всего в растровых светильниках, так как позволяет с помощью одного дросселя и двух стартеров обеспечить стабильную работу. При этом сам стартер выбирается на 127 В с расчётом рабочего напряжения стандартной сети 220 Вольт. Выключатель в этой схеме используется обычный одноклавишный и разрывает своим контактом тоже фазный провод.

Что же касается параллельного подключения нескольких люминесцентных светильников или же компактных ламп, работа которых основана на свечении люминофора, нанесённого на стеклянной трубке, то в этой ситуации можно подключать какое-либо количество к одному выключателю как одноклавишному, так и двухклавишному.

Главное, при этом учесть мощность всех источников света, от которой напрямую зависит ток в их цепи. У любого выключателя он ограничен и указан в техническом паспорте, на упаковке или же корпусе.

Смешанное соединение

Другое название этой схемы последовательно-параллельная цепь. В ветвях параллельной цепи включено последовательно несколько потребителей, например, накаливания, галогенных или светодиодных. На LED-матрицах часто применяется такая схема. Этот способ дает некоторые преимущества:

  • подключение отдельных групп лампочек на люстре (например, 6-рожковой);
  • если сгорит лампа – не будет гореть только одна группа, из строя выйдет только одна последовательная цепь, остальные, параллельно стоящие, будут светить;
  • группируйте лампы последовательно одной мощности, а параллельные цепи – разной, если это нужно.

Недостатки те же, что присущи последовательным цепям.

Законы смешанного соединения

Смешанное включение осветителей описывается следующим образом:

  • В его основе лежит параллельное соединение нескольких электрических ветвей.
  • В некоторых из ответвлений нагрузки включаются последовательно в виде ряда лампочек, располагающихся одна за другой.

В отдельные параллельные ветви допускается подключать различные типы потребителей, включая лампы накаливания, а также галогенные или светодиодные источники.

При рассмотрении особенностей смешанного соединения обязательно учитываются следующие закономерности:

  • Через каждый из последовательно включенных участков цепи протекает один и тот же ток.
  • При прохождении через звено с параллельно включенными потребителями он разветвляется, а на выходе снова становится однолинейным.
  • С увеличением количества элементов в рабочей цепи абсолютная величина тока в ней уменьшается.
  • Напряжение на одном звене равно произведению токовой составляющей на общее сопротивление ветви (закон Ома).
  • При росте числа элементов в цепи напряжение на каждом из них соответственно уменьшается.

Смешанный способ подключения имеет ряд преимуществ, определяемых достоинствами каждой из двух основных схем соединения. От последовательного он «унаследовал» его экономичность, а от параллельного – возможность работать даже при выходе из строя элемента в одной из комбинированных цепочек.

Рекомендуется при использовании смешанной схемы группировать в последовательные цепи лампы одинаковой мощности, а в параллельные ветви ставить осветители с различным энергопотреблением.

Как лучше подключить лампочки последовательно или параллельно

При размещении сетевых осветительных приборов (ламп или светодиодных лент) сомнений в том, как подключать их между собой, как правило, не возникает. Если они рассчитаны на напряжение 220 Вольт, традиционно применяемый способ включения – соединение в параллель. Последовательное подключение лампочек используется лишь в редких случаях, когда на их основе делаются гирлянды, например. Другая распространенная причина применения этого способа – желание повысить срок эксплуатации осветительных изделий, используя их на неполную рабочую мощность.

  1. Последовательное соединение
  2. Параллельное включение
  3. Законы смешанного соединения
  4. Типы ламп и схемы подключения
  5. Люминесцентные лампы
  6. Галогенные источники и светодиодные лампы

Какая лампочка будет светить ярче и почему

Лучше и ярче будет гореть лампа, у которой нить накала имеет большее сопротивление.

Возьмите к примеру лампочки, кардинально отличающиеся по мощности – 25Вт и 200Вт и соедините последовательно.

Какая из них будет светиться почти в полный накал? Та, что имеет P=25Вт.

Удельное сопротивление ее вольфрамовой нити значительно больше чем у двухсотки, а следовательно падение напряжения на ней сравнимо с напряжением в сети. При последовательном соединении ток будет одинаков в любом участке цепи.

При этом величина силы тока, способная разжечь 25-ти ваттку, никак не способна “поджечь” двухсотку. Грубо говоря, источник света с лампой 200Вт и более, будет восприниматься относительно 25Вт как обычный участок провода, через который течет ток.

Можно увеличить количество ламп и добавить в схему еще одну. Делается это опять все просто.

Два конца питающего провода третьей лампы, скручиваете с любыми концами от первых двух. А на оставшиеся опять подаете 220В.

Как будет светиться в этом случае данная гирлянда? Падение напряжения будет еще больше, а значит лампочки загорятся не то что в полсилы, а вообще будут еле-еле гореть.

Помимо существенного падения напряжения, вторым отрицательным моментом такой схемы, является ее ненадежность.

Если у вас сгорит всего одна из лампочек в этой цепочке, то сразу же потухнут и все остальные.

Еще нужно сделать замечание, что такая последовательная схема будет хорошо работать на обычных лампах накаливания. На некоторых других видах, в том числе светодиодных, никакого эффекта можете и не дождаться.

У них в конструкции может быть заложена электронная схема, которой нужно питание порядка 220В. Безусловно, они могут работать и от пониженных значений в 150-160В, но 90В и менее, для них уже будет недостаточно.

Обустройство параллельного включения

Для ознакомления с практической стороной мероприятий, в ходе которых формируется параллельное соединение ламп, следует рассмотреть приводимый ниже рисунок.

Схема для подвесных светильников Последовательное и параллельное соединение аккумуляторов

Из него следует, что при параллельном подключении точечных осветителей к ближней к сетевому вводу двойной колодке подсоединяется фазный (L) и нулевой (N) проводник питающей линии. Для того чтобы подвести питание ко всем остальным подключаемым в параллель светильникам, следует воспользоваться перемычками определенной длины, которые просто перебрасываются с соответствующей клеммы одного прибора на другой осветитель.

Дополнительная информация. При проектировании осветительных линий на участках схем, предполагающих параллельное включение ламп того или иного типа, должны соблюдаться правила нанесения графических обозначений.

На участках физического пересечения линий на схемах наносятся точка в месте контакта проводников и огибающая дуга, если они располагаются в разных плоскостях (пересекаются только на схеме, т. е. условно).

Общие положения

Далее рассмотрим самые распространенные схемы запитки осветительных элементов помещения.

Особенности создания таких веток во многом зависят от количества ламп, подключенных к ним, а также их управления при помощи рубильника.

Но в любом случае создаваемая ветка включает в себя:

  • Выключатель (одно-, двух-, трехклавишный);
  • Лампы с патронами;
  • Распределительная коробка;
  • Провода (двух- и трехжильные).

Немного об особенностях работы прерывателя.

У любого выключателя имеется два вывода – входной и выходной (последних может быть несколько).

При этом оба они относятся к одной линии, то есть если к входному выводу подключена фаза, то она будет и на выходе.

Перемещая клавишу в определенное положение, производится соединение или разъединение контактов этих выводов, тем самым и осуществляется замыкание-размыкание цепи.

Перед описанием способов подключения сразу напомним о технике безопасности при проведении работ.

Чтобы избежать поражения электрическим током, следует обесточить электросеть, и предпринять меры для предотвращения случайного возобновления подачи электроэнергии до окончания работ.

Восстанавливать его подачу следует только после полной прокладки и соединения всех составных элементов ветки, а также обеспечения надежной изоляции мест соединения проводов.

Законы последовательного и параллельного соединения проводников

Для последовательного соединения важно учитывать, что ток через все лампы протекает один и тот же. Это значит, что чем больше элементов в цепи, тем меньше через нее протекает ампер. Напряжение на каждой лампе равняется произведению тока на ее сопротивление (закон Ома). Увеличивая количество элементов, вы будете понижать напряжение на каждом из них.

В параллельной цепи каждая ветвь берет на себя необходимое ей количество тока, а напряжение прикладывается то, которое выдает источник питания (напр. Бытовая электросеть).

Правила параллельного соединения, схема

Все устройства, которые соединены параллельно или последовательно, функционируют по собственным правилам. Они базируются на основных законах электротехники и некоторых тонкостях.

Порой эти тонкости не являются очевидными для тех, кто мало разбирается в теме. Работая с той или иной схемой подключения, нужно учитывать:

  • для последовательного соединения характерны одинаковые показатели тока на всех участках;
  • в каждом конкретном виде соединений закон Ома приобретает собственное значение — в последовательном подключении напряжение соответствует напряжению на всех частях цепи;
  • при параллельном соединении напряжение отдельных участков цепи не складывается — оно одинаково везде;
  • сила тока при соединении параллельного типа соответствует общей силе тока всех ветвей цепи.

Физические параметры

Важным этапом при подключении галогенных, светодиодных или люминесцентных светильников являются физические данные. Основным параметром для всех ламп можно считать омическое сопротивление, на основании которого и рассчитывается потребляемая мощность.

Для примера рассмотрим вариант подключения приборов освещения, как классической резистивной нагрузки:
Параллельное включение резистивной нагрузки

Параллельное включение резистивной нагрузки

Так те же нити накаливания представляют собой чисто резистивную нагрузку, поэтому мы их будем рассчитывать, как сумму резисторов R1 – R3. Для параллельных схем включения вычисление суммарного сопротивления всех устройств производится исходя из соотношения:

После преобразования выражение получит вид:
Формула R общее

Аналогичным образом вычисление производится для включения люминесцентных и светодиодных светильников. Заметьте, что при расчетах в идеальных условиях сопротивлением соединительных проводов пренебрегают. Такой прием актуален и для большинства осветительных приборов, так как величина получается несоизмеримо меньше. Однако в случае расчета слаботочных ламп или светодиодов сопротивлением проводов не всегда можно пренебречь, поэтому они также участвуют в расчетах.

Подготовка к работе

Определиться с выбором вида розетки

Существует огромное разнообразие электрических розеток, отличающихся по назначению, по типу конструкции, по способу установки и по наличию дополнительных функций. В данном случае мы будем рассматривать розетки, используемые в России и рассчитанные на напряжение 220 В.

В зависимости от вида отличается и способ монтажа розеток.

Розетка советского образца, без заземления. Данный вид розетки предназначен для электроприборов, корпус которых не требуется заземлять. Основной их недостаток, помимо отсутствия возможности заземления, в том, что вилки современных электроприборов просто не входят в разъемы розеток из-за разницы в диаметрах и наличия боковых выступов. Поэтому в данную розетку можно подключать только электроприборы старого образца или малой мощности с соответствующим типом вилки.
«Евророзетка» с заземлением. Подходят для всех современных электроприборов

Основные преимущества: плотный контакт, имеется дополнительный контакт для подключения заземляющего провода, что очень важно для исключения риска поражения электрическим током для таких электроприборов, как, например, стиральная машина, холодильник, электроплита, бойлер для воды.
Розетка для электрической плиты. Как следует из названия, данный тип розеток устанавливается для подключения электрической плиты

Это силовая розетка, способная выдержать подключенную мощность до 7 кВт и более.
Внутренняя розетка. Устанавливается в специальную коробку, установленную в углублении в стене. Применяется при скрытой электропроводке.
Наружная (накладная) розетка. Применяется в основном в помещениях с наружной электропроводкой.

Выбор схемы подключения

В случае, если речь идет не о замене старой розетки, а об установке новой, предстоит выбрать оптимальную схему подключения.

Существуют следующие схемы:

  • Параллельное подключение. При такой схеме к каждой розетке идет отдельный провод от распределительной коробки. Применяется для подключения электроприборов с высокой мощностью.
  • Последовательное подключение. Все розетки подключены друг за другом к одному проводу. Предпочтительно при подключении к данным розеткам маломощных приборов.
  • Смешанное подключение при использовании обеих схем одновременно (некоторые розетки подключены последовательно, некоторые — параллельно).


Схема последовательного соединения розеток

Отключение электричества

Перед началом любых электромонтажных работ, в том числе монтажа розетки, необходимо отключить подачу электроэнергии путем выкручивания пробок/отключения автоматов и убедиться при помощи индикаторной отвертки в отсутствии напряжении.

Подготовка материалов и деталей

Начинать подготовку следует с выбора конструкции и технологии. Необходимо решить, как сделать светильник из светодиодной ленты своими руками, определиться с его формой, размерами и прочими параметрами. Только после этого можно будет подсчитать количество материалов, определиться с инструментами и прочими нужными элементами. В любом случае понадобится:

  • светодиодная лента;
  • блок питания;
  • паяльник;
  • ножницы;
  • клей;
  • изолента.

Для изготовления своими руками светильника также потребуется опорная конструкция, несущий элемент, на который будет крепиться светодиодная лента. Этот вопрос также должен быть решен заранее, на стадии проектирования.

Форма светильника может быть разной. Особенность светодиодной ленты состоит в гибкости, способности устанавливаться как на плоскую, так и на криволинейную поверхность. Возможно создание подвесной линейной конструкции, настенный или настольный вариант.

Поскольку нужно лишь в установке светодиодной ленты на определенную опорную систему, то основной задачей становится выбор того или иного вида конструкции или дизайна. Большинство пользователей обходятся подручными материалами, но существуют и более сложные изделия, когда из светодиодной ленты делают люстру, изготавливают светильник, напоминающий отдельную лампочку и т.п.

Для них также требуются исходные детали или материалы, которые необходимо приготовить заранее. Форма или конструкция опорной части принципиального значения не имеет, но одно правило следует учитывать в обязательном порядке: поскольку светодиодная лента чувствительна к температуре, опорный элемент должен являться также радиатором, эффективно отводящим тепловую энергию. Оптимальным вариантом является самодельный корпус из массивных металлических деталей, хромированных мебельных труб и прочих подобных предметов.

Что делать если нет готовой светодиодной ленты

Отсутствие светодиодной ленты не обязательно ставит крест на всей затее. Ее можно изготовить самостоятельно, используя для этого определенное количество обычных светодиодов. Способов изготовления может быть много, рассмотрим наиболее простой и удобный. Понадобятся:

  • светодиоды с рабочим напряжением 3 В;
  • полоски гетинакса или иного, менее жесткого пластика с хорошей теплопроводностью;
  • прозрачная термоусадочная трубка;
  • пластиковая бутылка, желательно зеленого цвета;
  • провода, паяльник и припой.

Порядок действий:

На полосках гетинакса шириной 1 см по всей длине сверлят отверстия, куда будут вставлены корпуса светодиодов. Расстояние между центрами выбирается таким, чтобы на элементы равномерно размещались по длине и не слишком отдалялись друг от друга (размещение с шагом 3 см выглядит достаточно привлекательно).
После установки контакты соединяются между собой (если их длины не хватает, наращивают тонким проводом), на лицевую сторону полосок укладываются полосы пластика такой же ширины, нарезанные из бутылок

Они играют роль светофильтра и хороши при использовании прозрачных (бесцветных) светодиодов.
Затем аккуратно натягивают прозрачную термоусадку и, осторожно нагревая ее, обтягивают получившуюся светодиодную ленту, обеспечивая качественную защиту от влаги.
Получившиеся отрезки соединяют в группу из 4 параллельных элементов, чтобы можно было использовать стандартный 12-вольтный источник.

Остается только подключить блок питания и установить светильник в отведенное место.

Применение в быту

Где же можно в быту, применить такую казалось бы не практичную схему?

Самое широко известное использование подобных конструкций — это елочные новогодние гирлянды.

Также можно сделать последовательную подсветку в длинном проходном коридоре и без особых затрат получить освещение в стиле лофт. освещение в стиле лофт в коридоре при последовательном подключении ламп накаливания

Постоянно горят лампочки в подъезде или дома из-за большого напряжения? Самый дешевый выход — включить последовательно еще одну.

Вместо одной 60Вт, включаете две сотки и пользуетесь ими практически «вечно». Из-за пониженного напряжения в 110В, вероятность выхода их из строя снижается в сотни раз.

Еще одно оригинальное применение, которым я все таки не рекомендую пользоваться, но отдельные электрики в безвыходных ситуациях к нему прибегают. Это так называемая фазировка трехфазных цепей.

Как подключить две лампочки или два светильника к одному выключателю

Плавное включение ламп накаливания 220В

Управление двумя лампочками при помощи одного выключателя позволяет быстро регулировать работу нескольких осветительных приборов из одного места.

Монтаж устройств подобного рода также экономит место, которое переключатели занимают на стенах.

Эта статья расскажет, как подключить две лампочки к одному выключателю.

Подключение одной лампы на одноклавишную модель

Опишем способ подключения лампочки к выключателю с одной кнопкой управления. Некоторые типы обозначений, указанных на приборе:

  • если отмечена цифра 1, это входной фазный контакт, цифрой три помечен контакт исходящей фазы;
  • буквенное обозначение L – контакт входящей фазы, цифра 1 – исходящая фаза;
  • L – вход, стрелка – выход.

Важно! Фазный кабель часто маркируют красным цветом, а ноль – синим. В процессе работы пригодятся следующие инструменты:

В процессе работы пригодятся следующие инструменты:

  • нож, чтобы соскоблить изоляцию с проводов;
  • отвертки с изоляцией на ручках: индикаторная и крестовая;
  • маркер;
  • изолента.

Инструкция:

  1. Отключите электричество в автомате или на щитке.
  2. Коммутатор монтируется туда, где был предусмотрен разрыв фазы. Провод «ноль» при этом отходит на лампочку.
  3. Снимите с проводов изоляцию. Концы следует зачистить на 8-10 мм с каждой стороны.
  4. Ведем фазу на входной контакт выключателя. При нормативном расположении выключателя, входная клемма должна располагаться снизу.
  5. Фазу от осветительных приборов ведем на исходящие контактные клеммы.
  6. Прижмите провод к контакту, затяните винты. Жила должна отходить от контакта на 1-2 мм.
  7. Фаза от распределительной коробки подключается к фазному контакту коммутатора.
  8. Ведем провода от выключателя к светильнику. Ноль прямо от распредщитка уводим на обод цоколя. Фаза проходит через коммутатор и подключается на центральный контакт лампочки.
  9. Изоляция скруток проводов.
  10. Запуск автомата.
  11. Проверка работоспособности системы.

Выключатель ни в коем случае нельзя подключать на «ноль». Нагрузка на прибор слишком сильно возрастет. Это приведет к скорому выгоранию контактов.

При установке коммутатора на фазу, можно быстро прекратить подачу тока к конечному пользователю. Это актуально в случае возникновения чрезвычайных ситуаций. Установка переключателя на «ноль» не даст необходимого результата в экстренных условиях. Отключение в этом случае лишь разомкнет цепь, но не приведет к обесточиванию всей системы.

Важно! Любые работы с электричеством необходимо осуществлять только при полностью обесточенной системе. Ток можно направить в сеть лишь для определения фазы и назначения других проводов

Перед тем, как этим заняться, нужно удостовериться в том, что на линии не возникает замыканий электропроводки. Для этого проследите, чтобы изоляция кабелей не была повреждена.

Подсоединение люстры с несколькими рожками

Для организации этого типа подсоединения, понадобится проводник с 3 жилами. Одну из них нужно сделать достаточно короткой, чтобы она входила в монтажную коробку. Две другие нужно подключить к коммутатору. Эти 3 жилы провода, находящиеся в подрозетнике, следует зачистить при помощи ножа. Ножом соскоблите изоляцию с каждой стороны жилы на 1 сантиметр. Дальше:

  1. Соедините одну из жил со входным контактом на коммутаторе. Другим концом ее надо подключить к фазе, исходящей из сети питания.
  2. Остальные две жилы подключите к выходным контактам на переключателе. Другие их концы должны идти к фазам на светильниках.
  3. После этого, рабочий каркас коммутатора можно установить в подрозетник. Закрутите винты и поставьте защитную часть: рамку и кнопки.
  4. Снова загляните в монтажную коробку. Подключите нуль, идущий от лампочек, к нулю на сети питания.
  5. В патронах на осветительных устройствах можно найти 2 контакта. На боковой уходит нуль. Центральный нужен, чтобы подсоединить патроны на люстре к фазе.
  6. Удостоверьтесь в надежности контактов и правильности собранной схемы. Для этого пустите напряжение через квартиру, активировав автомат. Коммутаторы перед этим должны быть установлены в положение «отключено».
  7. Переведите выключатели во включенное состояние. Проверьте, реагируют ли лампочки на управляющую клавишу.
  8. Отключите питание на автомате.
  9. Возьмите изоляционную ленту. Оберните в изоляцию скрутки проводов, находящиеся в монтажной коробке. Для большей надежности, сверху можно водрузить специальные тонкие трубки из ПВХ.

Пример расчета соединения ламп разной мощности

Чтобы разобраться в различиях, достаточно знания закона Ома и других простых электрических законов.

Пусть имеется лампочка накаливания на напряжение 220 вольт. На частоте 50 Гц она представляет собой чисто активное сопротивление, поэтому с ней удобнее разбираться в начальных вопросах. Если лампа имеет мощность 100 Ватт, то при включении в сеть через нее пойдет ток I=P/U=100 ватт/220 вольт=0,5 А (приблизительно, достаточно для рассуждений). На ней будет падать полное напряжение сети 220 вольт. Можно вычислить сопротивление нити: R=U/I=220 вольт /0,5 ампер =400 Ом (приблизительно).

Если подключить вторую аналогичную лампочку параллельно первой, то очевидно, что все сетевое напряжение будет приложено к каждой лампе. Потребляемый ток Iпотр разветвится на два потока и через каждую лампочку пойдет ток I=U/R=220 вольт/400 Ом=0,5 ампер. Потребляемый ток будет равен сумме двух токов (так гласит первый закон Кирхгофа) и составит 1 А. В итоге обе лампы будут находиться под полным сетевым напряжением, через них потечет номинальный ток, и общий световой поток будет равен удвоенному потоку одного светильника.
Как последовательно и параллельно соединить лампочки
Параллельное и последовательное соединение источников света равной мощности.

Если два одинаковых светильника соединить последовательно, то сетевое напряжение разделится между ними, и на каждой будет падать около 110 вольт. Общее сопротивление цепи станет равным Rобщ=400+400=800 Ом, и ток через каждую лампу (при последовательном соединении он одинаков для каждого элемента) составит Iлампы=U/Rобщ=220 вольт/800 Ом = 0,25 А. В итоге получается:

  • на каждой лампе падает только половина сетевого напряжения;
  • через каждую лампу течет ток, уменьшенный от номинального в 2 раза.

Чтобы оценить световой поток ламп накаливания для данного случая, можно воспользоваться законом Джоуля-Ленца. Свечение ламп накаливания осуществляется за счет нагрева нити. За период времени t нить выделит количество теплоты Q=I2*R*t=U*I*t. Ток уменьшится в два раза, напряжение на одной лампе тоже в два раза. Значит можно ожидать уменьшение светового потока в 2*2=4 раза. Для двух ламп поток уменьшится в два раза относительно одной лампы в номинальном режиме. То есть, при последовательном соединении две лампочки будут светить примерно в два раза тусклее, чем одна.

Проблему можно решить применением ламп с рабочим напряжением в два раза ниже сетевого. Если применить два стоваттных источника света на напряжение 127 вольт, то 220 вольт разделятся пополам, и каждый светильник будет работать в номинальном режиме, световой поток по сравнению с одной лампой той же мощности удвоится. Но этим не избавиться от главного недостатка такой схемы – при выходе из строя одного осветительного прибора цепь разрывается, и вторая лампа также перестает светить.

Все вышесказанное касается ламп с одинаковой мощностью. Если мощность светильников заметно отличается, то в схемах возникают следующие эффекты. Пусть одна лампа на 220 вольт имеет мощность 70 ватт, другая 140.

Тогда номинальный ток первой I1=P/U=70/220=0,3 ампера (округленно), второй – I2=140/220=0,7 ампера. Сопротивление нити менее мощного светильника R1=U/I=220/0,3=700 ом, второй – R2=220/0,7=300 ом.

Лампе с большей мощностью соответствует меньшее сопротивление нити.
Как последовательно и параллельно соединить лампочки
Параллельное и последовательное соединение источников света различной мощности.

При параллельном соединении напряжение на обоих приборах будет равным, через каждую лампу пойдет свой ток. Общий ток потребления равен сумме двух токов Iпотр=0,3+0,7=1 ампер. Каждая лампа работает в номинальном режиме и потребляет свой ток.

При последовательном соединении ток будет ограничен сопротивлением Rобщ=300+700=1000 Ом и будет равен I=U/R=220/1000=0,2 А. Напряжение распределится пропорционально сопротивлению нити (мощности). На лампе в 140 ватт оно составит 1/3 от 220 вольт – приблизительно 70 вольт. На маломощной лампе — 2/3 от 220 вольт. То есть, около 140 вольт. Обе лампы будут светить с недокалом из-за снижения напряжения и тока, но режим для них будет облегченным. Другое дело, если используются лампы на половину сетевого напряжения. На лампе меньшей мощности напряжение будет выше допустимого, и разница будет тем больше, чем больше разница в мощностях. Такая лампа скоро выйдет из строя. И это еще один недостаток последовательного включения ламп. Поэтому такое подключение на практике используется крайне редко. Исключение – последовательное соединение люминесцентных ламп. Считается, что при такой схеме они работают более устойчиво.
Как последовательно и параллельно соединить лампочки
Последовательное соединение люминесцентных источников света. Стартеры здесь также рассчитаны на 127 вольт.

Подытоживая отличия параллельного включения от последовательного:

  • при параллельном включении напряжение на всех потребителях одинаково, ток распределяется пропорционально мощности светильников (если мощность одинакова, то токи будут равными), общий ток потребления равен сумме токов всех ламп;
  • при последовательном соединении ток через все лампы будет одинаковый, он определяется общим сопротивлением цепи (и будет меньше тока самой маломощной лампы), напряжение на потребителях распределится пропорционально мощности ламп (если она одинакова, то напряжения будут равными).

Пользуясь этими принципами, можно проанализировать работу любой схемы.

Подключение двух ламп на один выключатель

Как подключить две лампочки к одному выключателю, можно понять по той же схеме монтажа, различий практически нет. Нулевой провод идет напрямую от распределительной коробки последовательно через все источники света. Фазу, проходящую через выключатель, нужно подсоединить ко вторым контактам ламп. Такое подключение называется параллельным.

Обязательно следует следить за тем, чтобы соединительные контакты проводов были скреплены надежно. По возможности желательно использование клеммных колодок, где соединение происходит посредством винтов, либо колодок типа WAGO, где провод зажимается при помощи пружины.

Также нужно знать, что при скрутке проводов не допускается соединение меди с алюминием, т. к. это грозит окислением и в результате ослаблением и нагревом контакта.


Схема подключения двух и более ламп к обычному выключателю

Таким образом обеспечивается подключение двух и более источников света к одному выключателю. На каждом из них есть маркировка предела нагрузки. Ее следует учитывать при подсчете общей мощности подключаемых ламп (схема подключения двух и более ламп показана выше).

Как выполнить фазировку вводов лампочками накаливания

Допустим, вам нужно подключить параллельно между собой два трехфазных (380В) ввода, от одного источника питания. Вольтметра, мультиметра или тестера у вас под рукой нет. Что делать?

Ведь если перепутать фазы, то запросто можно создать междуфазное КЗ! И здесь вам опять поможет последовательная сборка всего из двух лампочек.

Собираете их по самой первой приведенной схеме и подсоединив один конец провода питания на фазу ввода №1, другим концом поочередно касаетесь жил ввода №2.

При одноименных фазах, лампочки светиться не будут (например фА ввод№1 – фА ввод№2).

А при разных (фА ввод№1 – фВ ввод№2) – они загорятся.

Такой эксперимент только с одной лампой, вам бы никогда не удался, так как она бы моментально взорвалась от повышенного для нее напряжения в 380В.

А в последовательной сборке с двумя изделиями одинаковой мощности, к ним будет приложено напряжение в пределах нормы.
Но самое лучшее и практичное применение – это использовать данную схему вовсе не для освещения, а для обогрева.

Как подключить точечные светильники параллельно

Есть два способа параллельного соединения:

  • Лучевой. На каждый осветительный прибор идет отдельный кабель (двух или трехжильный — зависит от того, есть у вас заземление или нет).
  • Шлейфное. Пришедшая от выключателя фаза и нейтраль со щитка заходят на первый светильник. От этого светильника идет кусок кабеля на второй, и так далее. В результате к каждому светильнику, кроме последнего, оказывается подключенным по четыре куска кабеля.

Лучевая

Лучевая схема подключения более надежна — если проблемы случаются, то не горит только эта лампочка. Есть два минуса. Первый — большой расход кабеля. С ним можно смириться, так как делается проводка один раз и надолго, а надежность такой реализации высокая. Второй минус — в одной точке сходится большое количество проводов. Качественное их соединение — непростая задача, но решаемая.

Соединить большое количество проводов можно при помощи обычной клеммной колодки. В этом случае с одной стороны подается фаза, при помощи перемычек она разводится на нужное число контактов. С противоположной стороны подключаются провода, идущие к лампочкам.

Способы соединения проводов при лучевом исполнении

Практически так же можно использовать клеммники Ваго на соответствующее число контактов. Выбрать надо модель для параллельного соединения. Лучше — чтобы они были заполнены пастой, предотвращающей окисление. Этот способ хорош — легок в исполнении (зачистить провода, вставить в гнезда и все), но очень много низкокачественных подделок, а оригиналы стоят дорого (и то не факт, что вам продадут оригинал). Потому многие предпочитают пользоваться обычной клеммной колодкой. Кстати, есть они нескольких видов, но более надежными считаются карболитовые с защитным экраном (на рисунке выше они черного цвета).

И последний приемлемый способ — скрутка всех проводников с последующей сваркой (пайка тут не пойдет, так как проводов слишком много, обеспечить надежный контакт очень сложно). Минус в том, что соединение получается неразъемным. В случае чего, придется удалять сваренную часть, потому нужен «стратегический» запас проводов.

Читайте также:  Как точить нож об брусок

Пример исполнения лучевого подключения точечных светильников

Чтобы уменьшить расход кабеля при лучевом способе соединения, от выключателя до середины потолка тянут линию, там ее закрепляют, и от нее разводят провода к каждому светильнику. Если надо сделать две группы, ставят двухклавишный (двухпозиционный) выключатель, от каждой клавиши тянут отдельную линию, потом расключают светильники по выбранной схеме.

Шлейфное соединение

Шлейфное соединение применяют тогда, когда светильников очень много и тянуть к каждому отдельную магистраль очень уж накладно. Проблема при таком способе реализации в том, что при проблеме соединения в одном месте, все остальные тоже оказываются неработоспособны. Зато локализация повреждения проста: после нормально работающего светильника.

Фактическая реализация параллельного соединения шлейфным способом

В этом случае также можно разделить светильники на две или больше группы. В этом случае понадобиться выключатель с соответствующим количеством клавиш. Схема подключения в этом случае выглядит не очень сложно — добавиться еще одна ветка.

Как подключить точечные светильники к двойному выключателю

Собственно, схема справедлива для обоих способов реализации параллельного подключения. При необходимости можно сделать и три группы. Такие — трехпозиционные — выключатели тоже есть. Если же нужны четыре группы — придется ставить два двухпозиционных.

Подключение встроенных потолочных светильников со светодиодными лампами на 12 в

Точечные светильники могут работать и от пониженного напряжения 12 В. В них тогда ставят светодиодные лампочки. Подключатся они по параллельной схеме, питание подается с трансформатора (преобразователя напряжения). Его ставят после выключателя, с его выходов подают напряжение на светильники.

Схема подсоединения точечных светильников на 12 В через общий трансформатор

В этом случае мощность трансформатора находят как суммарная мощность подключенной к нему нагрузки, с запасом в 20-30%. Например, установить надо 8 точек освещения по 6 ватт (это мощность светодиодных лампочек). Общая нагрузка — 48 Вт, запас берем 30% (для того чтобы транс не работал на пределе возможностей и служил дольше). Получается надо искать преобразователь напряжения мощностью не ниже 62,4 Вт.

Если хочется источники света разбить на несколько групп, нужны будут несколько трансформаторов — по одному на каждую группу. Также нужен будет многопозиционный выключатель (или несколько обычных).

Подключение светильников на 12 В через двойной выключатель

Обе эти схемы имеют один недостаток — при выходе из строя адаптера не работает группа лам или даже все. При желании можно подключить точечные светильники на 12 вольт так, чтобы повысить надежность их работы. Для этого к каждому источнику света устанавливают свой трансформатор.

Подключение ламп с преобразователем

Для организации освещения точечными потребителями можно использовать сети 220 Вольт или 12-вольтовые преобразователи. Последние создают задержку включения на несколько секунд, после чего плавно передают ток электроприборам.

Схема позволяет бережно относиться к лампам накаливания или галогенным источникам света, поскольку предохраняет их от перепадов напряжения.

Схема подключения показана на рисунке ниже.

Схема освещения с преобразователем напряжения

В случае использования преобразователя переключатель устанавливают до него. Для этого есть две важные технологические причины:

  1. Уменьшенное напряжение сопряжено со значительной силой тока. Прерыватели не рассчитаны на такой режим работы, в результате чего возможно выгорание контактов.
  2. Преобразователь позволяет плавно включать лампу. Если поставить прерыватель после преобразователя, плавный пуск обеспечить не получится, и электроэнергия поступит скачкообразно вслед за нажатием клавиши.

Если предстоит установка выключателя с двумя клавишами, понадобится второй преобразователь. Его электропитание будет поступать от второй линии. Нулевой проводник будет общим.

Электромонтаж требует особого отношения к безопасности. Приступать к работе следует только после обесточивания сети. Если нет уверенности в своих силах и хотя бы базовых познаний в электротехнике, лучше обратиться за помощью к квалифицированному электрику.

Подключение люстры на 5 лампочек к тройному выключателю

Повышение срока службы обычных ламп накаливания будет более эффективным с использованием трехклавишного выключателя. В нем один из полюсов специально предназначен для диода, обеспечивающего первоначальное включение в щадящем режиме.

Принцип работы этой схемы аналогичен действиям с двухклавишным выключателем. Однако здесь возможности более расширены. Кроме сбережения ламп, данный режим позволяет выделить один светильник в качестве ночного источника освещения. Использование люстры в качестве ночника позволяет существенно экономить электроэнергию.

Таким образом, двух- и трехклавишные выключатели, применяемые для управления и подключения люстры на пять лампочек, дают возможность разделять лампы на несколько независимых групп.

Как подключить приборы освещения на 12 Вольт

При решении вопроса, как подсоединить потолочные светильники, используются аналогичные схемы, различие заключается в следующем: кабель от распределительной коробки идет на выключатель, далее следует к преобразователю, а от его выхода подается на светильники.

Последовательное подключение лампочек схема

При установке большого количества точечных светильников рекомендуется делить их на две группы и подключать к выключателю с двумя клавишами. Так как в результате получается две ветки, необходимо взять два устройства для понижения напряжения. Можно использовать выключатели с тремя клавишами или установить несколько одноклавишных устройств. Освещение в широких пределах осуществляется с помощью диммера.

Отличительной чертой перечисленных схем является наличие или отсутствие переходника. В остальном решение вопроса, как сделать точечный свет на потолке, не имеет различий.

Как правильно выбрать мощность трансформатора

Перед тем как соединить потолочные светильники, следует уяснить один момент: для нормальной работы всех подключенных осветительных приборов необходимо использовать трансформатор, мощность которого на 20% превышает суммарную мощность светильников в электрической цепи. К примеру, требуется устройство для понижения мощности для 8 лампочек по 40 Ватт. Вначале определяется суммарная мощность: 8*40=320 Ватт. Следовательно, для такого напряжения следует приобрести драйвер мощностью около 400 Ватт.

При расчете напряжения важно учитывать, что для большого количества лампочек требуется преобразователь большей мощности. Однако стоимость и размеры понижающего устройства увеличиваются с повышением значения мощности. Для решения проблемы точечные светильники делят на несколько групп и подключают свой трансформатор к каждой из них. Но в этом случае преобразователи должны иметь меньшую мощность.

Подключение от розетки

Но бывают случаи, когда необходимо подключить дополнительный светильник с отдельным выключателем. Тогда возможен монтаж проводки от существующей розетки. Выбор способа ведения (наружный или внутренний) сейчас разбирать не имеет смысла, к данной теме это не относится. Логичнее рассмотреть варианты подключения. При установке одноклавишного выключателя никаких сложностей не возникает, нужен лишь двухжильный провод и непосредственно само устройство включения.

Если прерыватель напряжения устанавливается над розеткой, то из нее выводится нулевой и фазный провода. Фаза прерывается внутри выключателя, при этом ноль остается целым. Остальное световое оборудование, подключающееся к схеме, питается согласно вышеприведенным схемам.


Схема подключения от розетки

При подобном монтаже двухклавишного выключателя потребуется три жилы провода (на выходе – ноль, фаза, фаза), а если клавиши у прерывателя три, то нужно 4 жилы (ноль и 3 фазы).

Особенности монтажа

Чтобы правильно подключить точечные светильники надо не только грамотно выбрать схему. Надо соблюсти определенную последовательность действий, которая зависит от типа потолка.

В натяжные потолки

Точечные светильники обычно устанавливают с подвесными или натяжными потолками. Если потолки натяжные, все провода укладывают заранее. Их крепят к потолку, не подключая к питанию, размещают и закрепляют на подвесах светильники, затем подключают к ним провода и проверяют работу.

Подготовлено к установке натяжных потолков

Перед монтажом натяжных потолков питание отключают, вынимают лампы и снимают части, которые могут пострадать от температуры. После установки натяжных потолков в материале прорезают отверстия (светильники видны или их можно нащупать), устанавливают уплотнительные кольца, после чего собирают светильники.

В потолки из гипсокартона

Если потолок сделан из гипсокатрона, можно действовать по той же схеме, но монтировать светильники надо после того, как потолок будет зашпаклеван. То есть, развести проводку, оставить свободно свисающие концы проводки. Чтобы не возникли проблемы с определением мест расположения осветительных приборов, необходимо нарисовать подробный план с указанием точных расстояний от стен и друг от друга. По этому плану делают разметку и дрелью с коронкой соответствующего размера вырезают отверстия. Так как небольшие подвижки — в несколько сантиметров — могут быть, нарезая кабель оставляйте запас в 15-20 см. Этого будет вполне достаточно (но не забудьте, что провода крепятся к основному потолку и они должны на 7-10 см выходить за уровень гипсокартона. Если концы окажутся слишком длинными, их всегда можно укоротить, а вот нарастить — большая проблема.

Если необходима установка преобразователя

Есть второй способ подключить точечные светильники на гипсокартонный потолок. Он используется если источников света немного — четыре-шесть штук. Весь монтаж точечных светильников вместе с проводкой делают после того как завершили работу с потолком. До начала монтажа за уровень потолка заводят кабель/кабели от распределительной коробки. После окончания работ по шпаклевке и шлифовке делают разметку, сверлят отверстия. Через них прокидывают кабель, выводя концы наружу. После монтируют сами светильники.

Все несложно, но этот способ нельзя назвать правильным: кабели просто лежат на гипсокартоне, что точно не соответствует противопожарным нормам. На это еще можно закрыть глаза, если перекрытие бетонное, кабель взят негорючий, сечение провода не маленькое, соединение проводов сделано правильно.

Если же перекрытия деревянные, по ПУЭ требуется прокладка в негорючих цельнометаллических лотках (кабель каналах) или металлических трубах. Смонтировать такую проводку можно только до начала работ с потолком. Нарушать правила монтажа очень нежелательно — дерево, электричество, выделение тепла при работе… не самое безопасное сочетание.

Последовательное соединение проводников

Сопротивление при последовательном соединении проводников

Последовательное соединение проводников – это когда к одному проводнику мы соединяем другой проводник и так по цепочке. Это и есть последовательное соединение проводников. Их можно соединять с друг другом сколь угодно много.

Чему же будет равняться их общее сопротивление? Оказывается, все просто. Оно будет равняться сумме всех сопротивлений проводников в этой цепи.
общее сопротивление при последовательном соединении

Получается, можно записать, что
формула при последовательном соединении проводников

формула при последовательном соединении резисторов

Пример

У нас есть 3 проводника, которые соединены последовательно. Сопротивление первого 3 Ома, второго 5 Ом, третьего 2 Ома. Найти их общее сопротивление в цепи.

Решение

То есть, как вы видите, цепочку из 3 резисторов мы просто заменили на один резистор RAB .
общее сопротивление

Сила тока через последовательное соединение проводников

Что будет, если мы подадим напряжение на концы такого резистора? Через него сражу же побежит электрический ток, сила которого будет вычисляться по закону Ома I=U/R.
замкнутая цепь

Получается, если через резистор RAB течет какой-то определенный ток, следовательно, если разложить наш резистор на составляющие R1 , R2 , R3 , то получится, что через них течет та же самая сила тока, которая текла через резистор RAB .
сила тока через последовательное соединение проводников

Получается, что при последовательном соединении проводников сила тока, которая течет через каждый проводник одинакова. То есть через резистор R1 течет такая же сила тока, как и через резистор R2 и такая же сила тока течет через резистор R3 .

Напряжение при последовательном соединении проводников

Давайте еще раз рассмотрим цепь с тремя резисторами
цепь с тремя резисторами

Как мы уже знаем, при последовательном соединении через каждый резистор проходит одна и та же сила тока. Но вот что будет с напряжением на каждом резисторе и как его найти?

Оказывается, все довольно таки просто. Для этого надо снова вспомнить закон дядюшки Ома и просто вычислить напряжение на любом резисторе. Давайте так и сделаем.

Пусть у нас будет цепь с такими параметрами.
задача на закон ома

Мы теперь знаем, что сила тока в такой цепи будет везде одинакова. Но какой ее номинал? Вот в чем загвоздка. Для начала нам надо привести эту цепь к такому виду.
общее сопротивление

Получается, что в данном случае RAB =R1 + R2 + R3 = 2+3+5=10 Ом. Отсюда уже находим силу тока по закону Ома I=U/R=10/10=1 Ампер.

Половина дела сделано. Теперь осталось узнать, какое напряжение падает на каждом резисторе. То есть нам надо найти значения UR1 , UR2 , UR3 . Но как это сделать?
падение напряжения на резисторе

Да все также, через закон Ома. Мы знаем, что через каждый резистор проходит сила тока 1 Ампер, мы уже вычислили это значение. Закон ома гласит I=U/R , отсюда получаем, что U=IR.

Теперь начинается самое интересное. Если сложить все падения напряжений на резисторах, то можно получить… напряжение источника! Он у нас равен 10 Вольт.

Мы получили самый простой делитель напряжения.

Вывод: сумма падений напряжений при последовательном соединении равняется напряжению питания.

Обычный переключатель для одной лампы

На рисунке внизу изображена схема подключения лампочки к обычному переключателю света.


Выключатель устанавливают в фазный разрыв. Ноль направляют на осветительный прибор. Если поставить переключатель на ноль, контакты в скором времени выгорят. Причина в повышенной нагрузке при прохождении электричества на нулевом контакте.

Другая причина для разрыва фазного проводника — необходимость быстрого отключения напряжения от потребителя при возникновении чрезвычайной ситуации. Ноль не позволяет обесточить систему, а лишь размыкает цепь.

Обратите внимание! Электромонтажные работы должны проводится только в обесточенной электросети. При отсутствии возможности определения фазного проводника по цветовой схеме разрешается подача тока для проведения «прозвона». До проверки нужно удостовериться в отсутствии замыканий оголенной проводки.

Как правильно подключить две лампочки к одному выключателю


Ситуации, когда один выключатель управляет сразу двумя осветительными приборами, встречаются довольно часто. Разница лишь в том, что иногда необходимо одним выключателем воздействовать одновременно на оба светильника, а в других случаях нужно, чтобы каждая лампочка загоралась по отдельности. А это означает, что в первом случае нам потребуется одноклавишный выключатель, а во втором придётся устанавливать устройство с двумя клавишами. Поговорим о каждом из них отдельно и подробно рассмотрим, как подключить две лампочки к одному выключателю.

Возможность подключать к одному коммутационному аппарату сразу две лампочки позволяет сэкономить материалы, время и силы, потому что не придётся устанавливать второй выключатель, прокладывать лишние провода, долбить дополнительные отверстия и штробы в стенах.

Подготовительный монтаж

Какие-либо стандарты, строго определяющие место под установку устройства, действующими нормативами не предусмотрены, поэтому при выборе нужно ориентироваться на удобство монтажа и эксплуатации.

Единственное помещение, где к вопросу размещения выключателя нужно подойти очень внимательно – ванная комната или сауна. Установка не должна позволять попадать воде на эксплуатируемое устройство.

Работы осуществляются в условиях обесточенной сети, с использованием инструмента, имеющего заизолированные ручки.

Стандартный набор рабочего инструмента должен быть представлен:

  • монтажным ножом;
  • изоляционной лентой;
  • молотком и зубилом;
  • пассатижами;
  • индикаторной фигурной отверткой;
  • индикаторной прямой отверткой.

Для установки в местах со скрытой электрической проводкой потребуется востребоваться дрелью с насадкой типа «коронка» или перфоратором.

После обесточивания фазы необходимо подготовить сам выключатель, сняв кнопки с рамки и раскрутив винты, что позволит подсоединить и зафиксировать провода.

Прокладка проводов

Сначала монтируется питающий провод, подключаемый к защитному устройству.

Трехжильные провода являются универсальными, а третья жила часто используется для осуществления заземления осветительных приборов.

Чтобы проводить работы на подходящем проводе нужно в обязательном порядке отключить его от напряжения.

На следующем этапе прокладываем провод, питающий распределительную коробку. Провод протягивается от УЗО до коробки, а затем до подрозетника. Очень важно оставлять свободными концы проводов в распределительной коробке и в подрозетнике. Такой запас провода может варьироваться в пределах 10-15см. Затем монтируются провода от первого и второго источника света.

Подключение устройств

Технология подключения устройства к двойному выключателю несложная и заключается в поэтапном выполнении следующих работ:

  • защитное устройство подключается посредством проводов с двойным типом изоляции;
  • снимается наружный слой с провода, идущего к устройству защиты;
  • снимается наружный слой с провода, прокладываемого на распределительную коробку;
  • синяя жила идёт на передачу нуля, желтая с полосой – на заземление, а оставшаяся используется на передачу заземления.

При подключении важно помнить, что неиспользуемые жилы заземления в обязательном порядке изолируются.

Смотка проводов в схему

Внутри монтажной коробки можно от распределительного щитка пропустить для осветительной группы двухжильный провод.

Как правило, изоляция фазного провода представлена красным цветом, а нулевого провода – синим окрашиванием.

В этом случае на каждую группу источников освещения также подводятся двухжильные провода, а нулевой провод из каждой группы подсоединяется к нулю, входящему в коробку от щита.

Допускается также осуществлять последовательное подсоединение на клемме наиболее близко расположенного к коробке потребителя. Правила смотки проводов следующие:

  • зачистка концов одного входного и пары выходных проводов от изоляции на 10 см с последующим подключением напрямую к осветительным приборам;
  • подключение входной фазы к винтовому зажиму или клемме;
  • фиксация пары выходных проводов к двум другим клеммам или зажимам;
  • при наличии дополнительного модульного устройства, в клемму, обозначенную литерой «L», подключается входной кабель;
  • соединение двух расположенных рядом клемм посредством короткого провода;
  • подключение проводов на выход.

Завершающим этапом подключения устройств является установка выключателя внутрь монтажной коробки и болтовое закрепление в подрозетнике, после чего крепятся рамки и съемные клавиши.

Испытание

Выполнение проверки или тестирование – обязательный этап самостоятельного монтажа двухклавишного выключателя. Испытание работоспособности осуществляется следующим образом:

  • при использовании распределительной коробки, скрутки проводов должны располагаться на достаточном расстоянии друг от друга, после чего на питающий провод подаётся напряжение;
  • рычаги автоматического выключателя переводятся в положение «включено»;
  • при включении одной клавиши должен загораться один источник освещения, после чего его необходимо выключить;
  • аналогичным способом проверяется работоспособность второй клавиши, а затем тестируется включение двумя клавишами.

Дальнейший финишный монтаж и заключительные работы могут быть проведены только при корректной работе выключателя на всех этапах тестирования.

Схема включения одной лампы

На рисунке 1 показана схема включения лампы накаливания. Допустим, у вас есть какой-то источник питания. Как вы помните, из выше сказанных слов, нулевой провод мы сразу подключаем к светильнику (к контактам патрона), а фазу пропускаем через выключатель.

При подаче напряжения на цепь, при включенном выключателе лапочка должна светиться. Если выключить выключатель – цепь разомкнётся и лампочка погаснет.

Схема с одноклавишным выключателем

Всё абсолютно аналогично, только в этом случае в распределительную коробку приходят четыре двухжильных провода – один из питающей сети, второй от одноклавишного выключателя, и два от лампочек.

схема подключения нескольких лампочек к одноклавишному выключателю

В коробке производятся следующие соединения:

  • нулевая жила сетевого провода соединяется с нулевыми жилами ламп накаливания;
  • фазная жила сетевого провода соединяется с жилой, идущей на вход выключателя;
  • жила от выходящего контакта выключателя соединяется с двумя фазными жилами лампочек.

Такая схема применяется, когда лампы накаливания установлены в разных направлениях. Если в одном направлении, то для экономии провода, вторую лампочку можно подключить от патрона первой.

Многорожковая люстра

При подключении многорожковой люстры через двухклавишный выключатель необходимо наличие трехжильного провода. Одна из жил укорачивается с таким расчетом, чтобы ее можно было завести в распределительную коробку (обычно над выключателем), а две другие доставали до самого устройства включения.

Как и в предыдущем случае, на прерыватель подается фаза, а отходящие провода фиксируются в клеммниках выключателя.

В комплектности самой люстры присутствует вывод из трех проводов, один из которых нулевой, а два других, фазных, подключены (на примере пятирожковой) к двум и трем источникам света соответственно.

Прямой ноль из распределительной коробки идет на нулевой контакт, а выходящие из выключателя провода соединяются с фазными от люстры.

Схема подключения пятирожковой люстры

В итоге получается такое подключение, при котором, если действовать поочередно, нажатие одной из клавиш устройства обеспечивает включение лишь двух лампочек, а при нажатии другой включается три, ну а при необходимости более сильного освещения можно включить обе клавиши.

Таким образом, при помощи такого прерывателя производится три варианта интенсивности освещения, чем обеспечивается разнообразие подсветки.

В продаже существуют и выключатели, у которых три клавиши. Схема их монтажа немного сложнее, но подобна приведенным выше. С их помощью можно реализовать больше вариантов освещения.

Схема с двухклавишным выключателем

Перед тем, как соединить провода в схему, у вас должны быть установлены:

  • Два светильника на одну лампочку. Например, один на кухне, второй в коридоре.
  • Распределительная коробка под потолком (ниже уровня потолка на 15-30 см). Если в помещении уже есть распределительная коробка, вы можете задействовать её. Главное, чтобы там не было много коммутации и вам удобно работалось.
  • Подрозетник для двухклавишного выключателя. Как правило, его устанавливают на расстоянии 90-100 см от уровня полов.
  • Между всеми этими элементами должны быть проложены провода в штробах. Обратите внимание, что в случае с двухклавишным выключателем от распределительной коробки к нему должен подходить провод трёхжильный.

Теперь нам надо всё это электрически увязать, чтобы от источника питания на лампочки приходило напряжение.

В распределительную коробку приходят две жилы провода из питающей сети – ноль и фаза. При помощи индикаторной отвёртки определите фазную жилу. Прикоснитесь отвёрткой поочерёдно к обоим жилам. Если вы прикоснётесь к нулю, индикаторное окошко светиться не будет. Если окошко засветилось, значит, вы нашли фазную жилу. Аккуратно наметьте её изоляционной лентой.

Теперь для производства соединений обесточьте своё рабочее место. Нужно отключить автомат, которым подаётся напряжение. Сейчас во многих домах и квартирах монтируют целые щитки, в которых расположены автоматы, отключающие соответственно каждую комнату. Если у вас такого пока нет, значит, вам придётся отключить водной автомат на квартиру. Проверьте отсутствие напряжения и приступайте к работе.

В подрозетник заведены три жилы провода. Зачистите на них изоляционный слой на 1 см (это делают при помощи ножа). Одну жилу подсоедините на входящий контакт выключателя, её второй конец в распределительной коробке соедините с фазным проводом питающей сети. Две другие жилы подключите к двум выходящим контактам выключателя. Соответственно, их вторые концы соедините в распределительной коробке с фазными жилами от одного и второго светильника.

Теперь можете расположить рабочую часть выключателя в подрозетнике, зафиксировать, установить защитную рамку и клавиши.

В распределительной коробке будет ещё одно соединение, нулевые жилы, идущие от светильников, подключите к нулю из питающей сети.

В патронах светильников есть два контакта – один боковой для подсоединения нулевой жилы, и центральный, к нему подключается фаза. Выполните эти подсоединения.

Проверьте, чтобы все контакты были надёжными, а вот заизолировать места скруток советуем вам уже после того, когда убедитесь, что выключатель работает правильно. Для проверки собранной схемы подайте напряжение на квартиру (то есть включите вводной автомат). Обе клавиши коммутационного аппарата у вас находятся в отключенном положении, лампочки на кухне и в коридоре не горят. Нажмите одну клавишу – загорелся свет на кухне, включите вторую – появился свет и в коридоре. Также поочерёдно отключите первую и вторую клавиши, свет погас сначала на кухне, потом в коридоре. Всё работает верно.

Снова отключите вводной автомат и заизолируйте при помощи изоляционной ленты места скруток в распределительной коробке, можете сверху ещё надеть ПВХ трубочки.

Проходные переключатели

Подключение двух лампочек к проходному выключателю используется при освещении длинных коридоров и тоннелей и для этого они обязательно применяются в паре, иначе смысл их использования теряется. Вот принципиальная схема для такого соединения. Весь монтаж также необходимо делать через распаечную коробку:

Вся сущность подключения двух и более ламп к проходному выключателю предоставлена на видео:

Сравнение достоинств и недостатков схем

Преимущества и недостатки последовательного подключения

Вид лампы Преимущества Недостатки
Накаливания, галогеновые, люминесцентные Продлевается срок службы

Снижается мерцание люминесцентных ламп

Падение напряжения

При выходе из строя отдельного элемента остальные не работают

У источников света должна быть одинаковая мощность

Светодиодная Оптимальный вариант для обеспечения одинакового тока на всех источниках Для большого количества лампочек требуется источник питания с большой мощности

При выходе из строя отдельного элемента перестают работать остальные

Как подключить несколько лампочек к одному проводу

Часто при электромонтаже освещения зданий необходимо сделать так, чтобы лампы одного из помещений включались с двух выключателей. Обычно так устроена разводка на лестничных маршах. Выключатели такого вида называются проходными и наиболее сложны в монтаже. Но в обычной квартире нужды в подобных схемах нет.

Наиболее используемым в жилых помещениях является вариант, при котором несколько ламп включаются одновременно с одного выключателя. Это может быть и точечная подсветка с тремя и более светильниками, а возможно и несколько светодиодных лент. И вот тут при отсутствии знаний такого монтажа возникают трудности, хотя особых сложностей в этом нет.

Необходимо рассмотреть несколько возможных схем подключения потребителей, чтобы понять суть такой работы. К тому же и двойные выключатели имеют свои особенности подключения.

Многорожковая люстра

При подключении многорожковой люстры через двухклавишный выключатель необходимо наличие трехжильного провода. Одна из жил укорачивается с таким расчетом, чтобы ее можно было завести в распределительную коробку (обычно над выключателем), а две другие доставали до самого устройства включения.

Как и в предыдущем случае, на прерыватель подается фаза, а отходящие провода фиксируются в клеммниках выключателя. В комплектности самой люстры присутствует вывод из трех проводов, один из которых нулевой, а два других, фазных, подключены (на примере пятирожковой) к двум и трем источникам света соответственно. Прямой ноль из распределительной коробки идет на нулевой контакт, а выходящие из выключателя провода соединяются с фазными от люстры.

В итоге получается такое подключение, при котором, если действовать поочередно, нажатие одной из клавиш устройства обеспечивает включение лишь двух лампочек, а при нажатии другой включается три, ну а при необходимости более сильного освещения можно включить обе клавиши.

Таким образом, при помощи такого прерывателя производится три варианта интенсивности освещения, чем обеспечивается разнообразие подсветки.

В продаже существуют и выключатели, у которых три клавиши. Схема их монтажа немного сложнее, но подобна приведенным выше. С их помощью можно реализовать больше вариантов освещения.

Подключение от розетки

Но бывают случаи, когда необходимо подключить дополнительный светильник с отдельным выключателем. Тогда возможен монтаж проводки от существующей розетки. Выбор способа ведения (наружный или внутренний) сейчас разбирать не имеет смысла, к данной теме это не относится. Логичнее рассмотреть варианты подключения. При установке одноклавишного выключателя никаких сложностей не возникает, нужен лишь двухжильный провод и непосредственно само устройство включения.

Если прерыватель напряжения устанавливается над розеткой, то из нее выводится нулевой и фазный провода. Фаза прерывается внутри выключателя, при этом ноль остается целым. Остальное световое оборудование, подключающееся к схеме, питается согласно вышеприведенным схемам.

При подобном монтаже двухклавишного выключателя потребуется три жилы провода (на выходе – ноль, фаза, фаза), а если клавиши у прерывателя три, то нужно 4 жилы (ноль и 3 фазы).

Подключение ламп с преобразователем

В наши дни при освещении помещений точечными потребителями возможно их подключение как в сеть с напряжением 220 В, так и через преобразователь на 12 В. Такие устройства к тому же обеспечивают задержку включения на пару секунд, после чего плавно подают нагрузку на приборы.

Эта схема как нельзя лучше подойдет при условии, что в качестве потребителей установлены лампы накаливания или галогенные, т. к. удаление скачков напряжения способствует увеличению срока службы световых приборов.

В случае использования такого преобразователя выключатель монтируется в цепь до него, и на это есть причины.

Во-первых, пониженное напряжение имеет большую силу тока, в то время как прерыватели на подобное не рассчитаны. Проще говоря, контакты выключателя или отгорят, или «залипнут».

А во вторых, как уже говорилось, у преобразователя есть задержка подачи напряжения, обеспечивающая плавный розжиг лампы. И если включить прерыватель в схему после него, то ни о каком плавном пуске говорить не приходится. Электричество будет поступать резким скачком сразу после нажатия клавиши.

А значит и толку от преобразователя будет не больше, чем от обычного трансформатора.

При установке двухклавишного выключателя необходимо добавление второго преобразователя, который будет запитан от второй линии. При этом, как и в предыдущих схемах подключения, нулевой провод будет общим.

Также не стоит забывать, что все подобные приборы имеют свое ограничение мощности подключаемых потребителей и увлекаться с численностью светильников при подобном монтаже не стоит.

Плавное включение ламп накаливания

Не смотря на широкое распространение компактных люминесцентных ламп существуют помещения, в которых целесообразно применять лампы накаливания. К таким помещениям относятся, прихожие, коридоры, сан узлы, кладовые, где необходимо часто включать и выключать свет. К разновидности ламп накаливания относятся галогенные лампы, которые последнее время нашли широкое применение в современных светильниках. Как правило лампы накаливания «не любят» кратковременных, часто-повторяющих режимов работы, что приводит к сокращению строка их работы на 30-40%. Предложенное устройство постепенно, в течении некоторого времени увеличивает напряжение приложенное к лампе, тем увеличивается ее строк службы.

Сопротивление спирали лампы накаливания в холодном состоянии приблизительно в 10 раз меньше, чем в разогретом. При этом амплитудное значение тока в момент включения лампы мощностью, например 100 Вт достигает 8А.

Устройство с момента включения выключателя постепенно увеличивает фазовый угол, в результате чего происходит постепенный разогрев спирали лампы, на протяжении нескольких полупериодов. При этом напряжение на лампе в течении нескольких секунд плавно увеличится от 5В до 220В. Это сглаживает бросок тока в момент включение лампы, и тем увеличивает ее строк службы при частом включении.

Схема устройства:

Схема устройства плавного включения лампы накаливания

Рис.1 – Схема устройства

Состоит из фазового регулятора DA1. Конструктивно микросхема DA1 содержит два тиристора, включенных встречно-параллельно между выводами 1 и 8, и схему управления тиристорами. Для управления тиристорами служат конденсаторы С1 и С2. Симистор VS1 обеспечивает развязку силовой и управляющей части схемы. Резистор R1 служит для ограничения тока через управляющий электрод VS1. Следует отметить, что схема включается в работу, когда контакты выключателя SA1 находится разомкнутом положении. При размыкании ключа SA1 конденсатор С3 начинает заряжаться и приводит в работу элементы схемы управления тиристорами. При этом на выходе начинает проходить ток, величина которого возрастает по мере заряда конденсатора С3. На управляющем электроде появляется напряжение, которое по мере возрастания тока увеличивается и больше открывает симистор. В управляемую цепь симистора включена лампа накаливания ЕL1. По мере открывания симистора, амплитуда напряжения на нагрузке плавно увеличится с 5В до 220В. Время с момента размыкания контактов выключателем SA1 до загорании лампы в полный накал задается конденсатором С3. При замыкании выключателя SA1, конденсатор С3 начинает разряжаться через резистор R2, при этом напряжение на выходе будет снижаться, по мере разряда конденсатора. Напряжение на нагрузке плавно снизится от 220В до 0В.

Экспериментальным путем была установлена зависимость емкости С3 от времени с момента размыкания ключа до полного разгорании лампы. Значения емкости С3 и примерного времени включения лампы представлены в таблице:

Емкость С3, мкф Время включения лампы, с
47 1
100 3
220 7
470 10

Время плавного гашения лампы задается резистором R2. Чем больше сопротивление, тем время выключения лампы будет дольше.

Для защиты схемы от помех сети служит конденсатор С4 и резистор R4. Для подсветки выключателя служит цепочка HL1 и R3. Индикатор тлеющего разряда HL1 взят из старого выключателя, производства конца 80-х годов, зеленого цвета свечения. На его месте может быть установлен любой индикатор от нового выключателя с подсветкой.

При отсутствии симистора ВТА12 его можно заменить отечественным КУ208Г, или аналогичным зарубежным с соответствующим значением тока управляемой цепи.

Схема собрана на односторонней печатной плате рис.2 из текстолита, толщиной 2 мм, размером 40×45 мм.

Рис.2

Расположение элементов:

Рис. 3

Плата крепится винтиками непосредственно к клеммам выключателя рис.4а, рис.4б,

И устанавливается в коробке вместе с выключателем. Следует отметить что схема включает лампу когда выключатель находится в положении выключено. Это следует учитывать при монтаже выключателя и устанавливать его в соответствующем положении.

Напряжение на клеммах выключателя порядка 5В, что обеспечивает электрическую безопасность если случайно дотронутся к токоведущим частям неисправного выключателя.

В последнее время для декоративной подсветки широко используются галогенные лампы. Данная схема может также быть использована для питания данного типа ламп для продления их срока службы.

Как выполнить фазировку вводов лампочками накаливания

Фазировка выполняется при необходимости параллельно подключить к источнику питания 2 трехфазных ввода. Путать фазы нельзя, чтобы не создалось межфазное короткое замыкание.

Используются 2 лампы накаливания с последовательным соединением. Один конец провода подключается к фазе, вторым нужно коснуться остальных жил. Если фазы одинаковые, лампочки не горят.

Важно! Не стоит подобным образом экспериментировать с одной лампочкой – она в сети 380 В сразу перегорит. Последовательное соединение двух элементов снижает напряжение в 2 раза.

Преимущества и недостатки параллельного и последовательного соединения лампочек

Нет ничего проще для электрика, чем подключить светильник. Но если приходится собирать люстру или бра с несколькими плафонами, часто возникает вопрос: «Как лучше соединить?» Чтобы понять, чем отличается последовательное и параллельное соединение лампочек – вспомним курс физики за 8 класс. Давайте заранее договоримся, что будем рассматривать как пример освещение в сетях 220 V AC, эта информация справедлива и для других напряжений и токов.

Частые ошибки при сборке схемы и подключении выключателя

Неграмотный специалист чаще всего вместо фазы вводит в выключатель ноль. Светильники могут работать, но в выключенном состоянии они будут под напряжением, что опасно при необходимости заменить лампы.

По неопытности заводят в выключатель и фазу, и ноль.

Важно! Ноль всегда уходит на осветительный прибор.

Третья ошибка – присоединение питающего провода на отвод вместо общего контакта. В результате работает только часть люстры.

Случается, что нулевой провод осветительного прибора подключается не к нулю в коробке, а к фазе.

Чтобы избежать ошибок с выключателем, следует внимательно отнестись к проводам. Желательно перед установкой выключателя промаркировать их, чтобы в процессе монтажа соединить одноименные.

Как избежать ошибок

Подключать электроприборы к сети необходимо с соблюдением правил электротехники. Особенности подключения не очевидны и могут быть непонятны далеким от тематики людям.

Важно учесть:

  1. Каждый тип подключения имеет особенности, связанные с законом Ома. В последовательном соединении ток равен на всех участках цепи, тогда как напряжение зависит от сопротивления. В параллельном соединении одинаковым оказывается напряжение, а общая сила тока складывается из величин отдельных участков.
  2. Любую цепь не стоит перегружать, это может привести к нестабильной работе приборов и повреждению проводников.
  3. В параллельном соединении сечение проводов должно соответствовать подаваемой нагрузке, иначе неизбежен перегрев проводников с последующим расплавлением обмотки и коротким замыканием.
  4. В выключатель подводится фаза, ноль уходит на осветительный прибор. Пренебрежение правилом может привести к поражению током при замене лампы, поскольку даже в выключенном состоянии устройство находится под напряжением.
  5. Основной провод от светильника подсоединяется к общему контакту. Если его подключить к отводу, будет работать только часть цепи.
  6. Перед установкой выключателя лучше заранее промаркировать провода. При монтаже будет просто соединить между собой одноименные проводники.

Отказ от рекомендаций может стать причиной нестабильной работы осветительного оборудования, быстрого перегорания ламп и повлечь серьезные травмы с риском для жизни.

Свойства и технические характеристики резисторов

Как уже отмечалось, резисторы в электрических цепях и схемах выполняют регулировочную функцию. С этой целью используется закон Ома, выраженный формулой: I = U/R. Таким образом, с уменьшением сопротивления происходит заметное возрастание тока. И, наоборот, чем выше сопротивление, тем меньше ток. Благодаря этому свойству, резисторы нашли широкое применение в электротехнике. На этой основе создаются делители тока, использующиеся в конструкциях электротехнических устройств.

При последовательном соединении мощность лампы накаливания

Помимо функции регулировки тока, резисторы применяются в схемах делителей напряжения. В этом случае закон Ома будет выглядеть несколько иначе: U = I x R. Это означает, что с ростом сопротивления происходит увеличение напряжения. На этом принципе строится вся работа устройств, предназначенных для деления напряжения. Для делителей тока используется паралл ельное соединение резисторов, а для делителей напряжения – последовательное.

На схемах резисторы отображаются в виде прямоугольника, размером 10х4 мм. Для обозначения применяется символ R, который может быть дополнен значением мощности данного элемента. При мощности свыше 2 Вт, обозначение выполняется с помощью римских цифр. Соответствующая надпись наносится на схеме возле значка резистора. Мощность также входит в состав маркировки, нанесенной на корпус элемента. Единицами измерения сопротивления служат ом (1 Ом), килоом (1000 Ом) и мегаом (1000000 Ом). Ассортимент резисторов находится в пределах от долей ома до нескольких сотен мегаом. Современные технологии позволяют изготавливать данные элементы с довольно точными значениями сопротивления.

При последовательном соединении мощность лампы накаливания

Важным параметром резистора считается отклонение сопротивления. Его измерение осуществляется в процентах от номинала. Стандартный ряд отклонений представляет собой значения в виде: +20, +10, +5, +2, +1% и так далее до величины +0,001%.

Большое значение имеет мощность резистора. По каждому из них во время работы проходит электрический ток, вызывающий нагрев. Если допустимое значение рассеиваемой мощности превысит норму, это приведет к выходу из строя резистора. Следует учитывать, что в процессе нагревания происходит изменение сопротивления элемента. Поэтому если устройства работают в широких диапазонах температур, применяется специальная величина, именуемая температурным коэффициентом сопротивления.

Для соединения резисторов в схемах используются три разных способа подключения – паралл ельное, последовательное и смешанное. Каждый способ обладает индивидуальными качествами, что позволяет применять данные элементы в самых разных целях.

Схемы подключения других типов ламп

Чтобы правильно подключить другие виды осветительных приборов, нужно сначала узнать их принцип работы и ознакомиться со схемой подключения. Каждый из типов ламп требует определенных условий для работы. Процесс накаливания спирали совсем не предназначен для излучения света. В области больших мощностей и площади их заметно потеснили газоразрядные приборы.

Люминесцентные лампы

Помимо традиционных ламп накаливания для освещения служебных и частично бытовых пространств нередко применяются их люминесцентные трубчатые аналоги. Они чаще всего устанавливаются на следующих объектах:

  • в цехах и на конвейерных линиях промышленных производств;
  • в административных зданиях и в различных боксах;
  • в гаражах, торговых залах и подобных им местах общественного пользования.

Значительно реже они используются в домашних условиях – иногда ставят на кухне для организации подсветки рабочей зоны.

Особенностью люминесцентных осветителей является невозможность прямого подключения к сети 220 Вольт, так как для пробоя газового столба требуется высокое напряжение. Для их включения используется особая электронная схема, в состав которой входят такие элементы запуска как дроссель, стартер и высоковольтный конденсатор (в некоторых случаях он не обязателен).

В последние годы неэкономичные и сильно гудящие во время работы дроссельные преобразователи заменяются так называемым «электронным балластом». Порядок его подключения обычно указывается в виде схемы, изображенной на корпусе прибора.

При использовании электронного адаптера подключается одна газоразрядная лампа, либо устанавливается сразу две штуки, соединенные последовательно.

Галогенные источники и светодиодные лампы


При монтаже подвесных потолков традиционно устанавливают галогенные лампы

Осветители первого типа традиционно устанавливаются при монтаже подвесных и натяжных потолков. Они также идеально подходят при необходимости освещения зон с повышенной влажностью, так как выпускаются в нескольких модификациях. Одно из них рассчитано на работу от 12-ти Вольт. Для их получения в районе потолочных перекрытий устанавливается преобразователь, рассчитанный на соответствующее выходное напряжение.

Для светодиодных ламп характерно наличие встроенного драйвера, позволяющего получать нужное напряжение питания (12 или 24 Вольта). Образцы светодиодных осветителей, рассчитанные на работу от 220 Вольт, включаются подобно лампам накаливания. Но в отличие от обычных осветителей включать их в виде последовательной цепочки не рекомендуется.

Важно правильно подбирать тип ламп для определения нужного порядка их подключения. Не допускается соединять в последовательную цепочку энергосберегающие осветители, при монтаже люминесцентных и галогенных светильников руководствуются схемами их включения. При пониженном сетевом напряжении энергосберегающие лампы быстро выходят из строя, а люминесцентные осветители могут совсем не загореться.

Пример расчета

Пример расчета напряжения на лампочках в зависимости от потерь в проводах следующий. При питающем напряжении V=12 В к трансформатору подключены параллельно 2 лампочки с сопротивлениями R1 = R2 = 36 Ом. Сопротивления подводящих проводов к ним равны r1 = r2 = r3 = r4 = 1,5 Ом. Требуется найти напряжение на каждой лампочке. Схема изображена на рис. ниже.

Потери в проводах питания лампочек

Напряжение на первой и второй лампочках составят:

V1 = VR(2r + R)/(4r 2 +6rR + R 2 ) = 10,34 В,

Читайте также:  Как подобрать магнитный пускатель для электродвигателя

V2 = VR 2 /(4r 2 +6rR + R 2 ) = 9,54 В.

Из расчета видно, что даже небольшие сопротивления подводящих проводов приводят к существенному падению на них напряжения.

Общая нагрузка в схеме поддерживается на уровне 70-75% от максимальной, чтобы не перегревались трансформаторы.

Если из потолка выходит 2 провода, из люстры 3 и более

Рассмотрим более сложный вариант подключения люстры, провода в ней соединены для возможности включения каждой лампочки отдельно. Для нашего случая все пары проводов от патронов, вне зависимости от их количества, надо соединить параллельно. Один из вариантов – установка дополнительной перемычки из провода (на фото розового цвета).

Схема подключения 2х рожковой люстры

Можно обойтись без установки перемычки. Достаточно отвинтить винты у первой и третьей клемм, вынуть провод, идущий от левого патрона из первой клеммы, и вставить в третью, вместе с правым проводом, идущим от правого патрона.

Если из потолка выходит 3 провода, а из люстры 2

Обычно три провода выходит из потолка в случае, если установлен двухклавишный выключатель. В первую очередь нужно разобраться с проводами, выходящими из потолка, – найти общий провод. Это легко сделать при наличии индикатора фазы.

Для поиска общего провода нужно включить обе клавиши на выключателе и последовательно прикоснуться к каждому проводу щупом-индикатором. В зависимости от того, какой провод размыкает выключатель, фазный или нулевой, возможны два варианта поведения индикатора.

  • При касании к двум проводам свечение есть, а к третьему нет. В этом случае провод, на котором свечения нет, – общий.
  • При касании к одному из проводов свечение есть, к двум другим нет. Тогда провод, на котором есть свечение, – общий.

Без индикатора фазы тоже несложно разобраться с подключением. Нужно подсоединить к люстре любые два провода из потолка и включить обе клавиши выключателя. Если свет зажигается, значит, соединение получилось с общим проводом и одним из идущих от выключателя. Можно так все и оставить. Если есть желание разобраться в проводах до конца, нужно перебором подключиться так, чтобы при включении обеих клавиш на выключателе свет не загорался. Таким образом получится найти провода, идущие от выключателя.

Схема подключения 1 рожковой люстры к 3 проводам

Остается зажать в клемме общий провод и любой другой, идущий из потолка с парой проводов люстры. Если нужно, подключить люстру, чтобы свет включался любой из двух клавиш выключателя, то ставим перемычку (на фото розового цвета) или зажимаем провода, которые на фото соединены перемычкой, в одной клемме. Перемычку можно установить и не в клеммной колодке, а в выключателе.

Если из потолка выходит 3 провода, из люстры – несколько

Если нужно, чтобы включались не все лампочки многорожковой люстры одновременно, а группами, то люстру нужно подключить по приведенной схеме. Обязательным условием является наличие двухклавишного выключателя. Подключать двух- или трехрожковую люстру нужно по методике, описанной выше. Определяется из трех выходящих из потолка общий провод. К нему подсоединяются по одному проводу из пар, идущих от каждого патрона люстры.

Схема подключения 2 рожковой люстры к 3 проводам

Оставшиеся два провода соединяются с оставшимся свободным проводникам из пар, идущих от патронов люстры. Гораздо легче будет справиться с подключением многорожковой люстры если ознакомиться с ее устройством.

Схема подключения 2-3 люстр от одноклавишного выключателя

В помещении большой площади, или если установлен подвесной потолок, для хорошего освещения приходится устанавливать несколько люстр или точечных светильников вмонтированных в потолок, которые требуется включать одновременно одним одноклавишным выключателем.

Иногда необходимо подключить выключатель таким образом, чтобы можно было ним включать свет одновременно в двух, трех и более помещениях. В таком случае люстры или светильники подключаются параллельно, как несколько патронов в одной люстре, по следующей схеме.

Схема подключения двух люстр от одного выключателя

Каждая люстра на схеме подключена к выключателю через отдельную распределительную коробку, но можно все соединения выполнить и в одной соединительной коробке, все зависит от схемы прокладки электропроводки в помещении. Если в каждой люстре много рожков, то они соединяются параллельно, как для рассмотренного выше случая подключения, когда из потолка выходит два провода, а из люстры – три или несколько.

Поэтапная инструкция по монтажу

Условно подключение коммутационного устройства можно разделить на несколько этапов. Начинают с кабелей: если проводка старая, то она обязательно требует замены.

Затем необходимо правильно соединить провода в распределительной коробке, а напоследок — в механизме выключателя. Для монтажа люстры или светильника обычно используют инструкцию, предложенную производителем.

Этап #1 – подготовка стен

Этап штробления стен рекомендуется пропускать только в том случае, если уже проложена новая проводка с медными жилами подходящего сечения. Когда возникают сомнения, лучше проконсультироваться с электриком.

Для осветительной группы подходит обычный провод ВВГнг с сечением 1,5 мм². Если вместе с освещением подключаются розетки, то лучше сразу брать тот же провод, но 2,5 мм².

В подготовку стен входит штробление, обустройство мест монтажа подрозетников и распредкоробок. На этом же этапе можно установить дополнительный автоматический выключатель в электрощиток.

Отдельное защитное устройство пригодится, когда линия освещения потребует ремонта – можно отключить только один контур, остальные будут работать в обычном режиме.

Система освещения деревянного дома отличается типом проводки. Скрытый способ не применяют, так как он является крайне пожароопасным и требует максимальной изоляции кабелей.

Провода монтируются с наружной стороны, на специальные изоляторы. Вместо внутренних выключателей устанавливают накладные, но принцип подключения жил к клеммам не меняется.

По окончании штробления бетонных, кирпичных, газобетонных стен канавки, в которые укладывают провода, заделывают строительной смесью или алебастром. Затем можно штукатурить и проводить декоративную отделку стен, но месторасположение проводов лучше сохранить на чертеже или схеме – до следующего ремонта.

Этап #2 – подключение в распредкоробке

Распределительная коробка – это камера, где происходит разводка и соединение жил. При установке выключателей или розеток различного типа схема подключения меняется.

Но сначала нужно правильно выбрать распаячную коробку. Раньше использовались металлические изделия, сейчас выпускают более безопасные и удобные в монтаже пластиковые аналоги.

Существуют внутренние и внешние модели, но работать легче и оперативнее всегда с внешними. Если потребуется срочное расключение проводов по причине замены электроустановки, то для доступа к встроенной распредкоробке придется демонтировать штукатурку, а затем производить ремонт.

Корпус внешней модели всегда на виду: достаточно открутить крышку и произвести необходимые действия.

Если провод трехжильный – а сейчас чаще всего применяют именно его – то в распредкоробке, аналогично нулевой жиле, происходит скрутка «земли». А если проводка старая, но надежная, то смысла менять ее нет, и нужно использовать подключение, указанное на схематическом изображении.

Существует несколько способов соединения проводов. Самые распространенные – скрутка с последующей изоляцией и использование клемм.

Пайку применяют крайне редко. Если вы привыкли пользоваться клеммниками, то можно рассмотреть вариант распредкоробки с уже предустановленными клеммами.

Этап #3 – монтаж светильников

Как производится установка люстры с двумя лампами или двух раздельных светильников, зависит от многих факторов:

  • модели осветительного прибора;
  • готовности проводки;
  • основы для монтажа.

Проще всего менять осветительное оборудование, когда провод выведен в месте установки, например, в центре комнаты.

Если потолок новый и представляет собой подвесную конструкцию (натяжной, пластиковый или гипсокартонный), то для монтажа люстры следует установить дополнительный крепеж или закладные.

Когда от двухклавишника к светильнику подаются два фазных провода, их подключают поочередно – каждый к своей лампе. Также из распредкоробки протянуты две нулевых жилы – их тоже раскидывают по разным лампам.

Если обе лампочки присоединить к одному и тому же проводу, то они будут включаться/выключаться одновременно, и смысла устанавливать двойной выключатель нет.

При установке двух раздельных ламп в разных комнатах принцип подключения остается прежним, меняется только протяжка проводов от распредкоробки – они направляются в разные стороны. Как правило, комнаты находятся по соседству. Распредкоробку лучше монтировать над выключателем, примерно в 15-20 см от потолка.

Этап #4 – установка выключателя

Ни в монтаже, ни в подключении двухклавишника никаких сложностей нет. Его устанавливают в подрозетник или прямо в стену, зафиксировав лапками или винтовым соединением. Как именно присоединяются провода, показано на фото.

Если в люстре не две, а более ламп, что встречается гораздо чаще, то подключение выполняется по группам. Все лампы делят на две равнозначные или неравнозначные группы, и тогда провод с контакта L1 направляется к одной, а провод с контакта L2 – ко второй.

Условное деление на группы производится в зависимости от желаемой степени освещенности комнаты. Если нужны два режима интенсивности, слабый и яркий, то можно к одной лампе подвести первую жилу, а к остальным вторую. Чтобы достичь максимального уровня яркости, достаточно нажать обе клавиши.

Другие способы подключения

Существуют и другие методы подключения двух ламп к одному выключателю. Некоторые из них не очень широко распространены, но рассмотреть их надо.

Через преобразователь напряжения

Локальная подсветка часто выполняется на низковольтных точечных светильниках или галогенных лампах, рассчитанных на источник питания 12..48 вольт. Для их запитки потребуется преобразователь высокого напряжения в низкое.
Схема подключения двух светильников к одному выключателю
Управление параллельно включенными низковольтными осветительными приборами посредством одноклавишного включателя.

Целесообразно подсоединить обе лампы к одному трансформатору достаточной мощности – это будет дешевле, чем устанавливать два отдельных преобразователя.

Выключатель освещения надо ставить со стороны 220 вольт. Со стороны низкого напряжения при той же мощности коммутируемые токи будут выше, это может привести к снижению срока службы контактной системы включателя. К тому же специализированные преобразователи могут иметь алгоритм подачи напряжения для инициации свечения, например, галогенных ламп. Этот алгоритм отрабатывается при подаче на преобразователь питания 220 вольт, а при коммутации с низкой стороны лампы могут просто не зажечься. Поэтому при необходимости раздельного включения светильников часто приходится ставить два источника питания.

Подключение от существующей розетки

Бывают ситуации, когда надо обустроить дополнительное освещение в уже смонтированной системе электроснабжения. Чтобы минимизировать трудозатраты, можно подключить светильники от существующей розетки. Проводники N и PE надо взять непосредственно с клемм розетки и проложить к светильникам. Фазный провод берется оттуда же, но в нем будет разрыв, в который надо подключить выключатель освещения. От включателя пойдет провод к лампе или двум.
Схема подключения двух светильников к одному выключателю
Подключение осветительной системы от розетки.

В качестве примера приведена схема с двухклавишным коммутационным прибором. С одноклавишным применяется тот же принцип, только от выключателя к лампе идет один провод.

Монтаж с применением распаечной коробки

Если система освещения монтируется с нуля, то прокладку проводов надо сделать с применением распаечной коробки. Это профессиональное решение. Конкретный вариант зависит от выбранной схемы, но общий принцип такой:

  • из распредщита в коробку заводится трехжильный кабель с проводниками L (фаза), N (рабочий ноль) и PE (защитный проводник) – его может не быть;
  • N и PE идут к светильникам транзитом (при необходимости разветвляются на количество ветвей, равное количеству светильников);
  • фазный провод имеет разрыв, в который подключается выключатель, для этого из коробки опускается двухжильный кабель для одноклавишника или трехжильный для двухклавишного прибора.
    Схема подключения двух светильников к одному выключателю
    Схема подключения двойного включателя к двум лампам через распредкоробку.

Реализация этого принципа показана на схеме для случая двухклавишного включателя. Если применяются два проходных аппарата, то монтаж усложняется, особенно при наличии проводника PE.

Схема подключения двух светильников к одному выключателю
Схема подключения проходных включателей к двум лампам через распредкоробку.

Для упрощения работы и снижения риска ошибок следует:

  • применять кабели с маркированными проводниками (цветом или цифрами);
  • использовать распредкоробку увеличенного диаметра;
  • по возможности соединения между проходными переключателями выполнить шлейфом, без захода в коробку.

Игнорировать прокладку проводника PE, если он в наличии, нельзя.

Правила техники безопасности

Для того чтобы в процессе установки двухклавишного выключателя не возникало никаких непредвиденных ситуаций, необходимо стараться соблюдать основные меры предосторожности. Они помогут избежать каких-либо травм и снизят вероятность поломки устройства

Основные правила безопасности:

  1. Любые работы с электричеством могут проводить только люди, обладающие достаточными знаниями и опытом. В противном случае вероятность получения какой-либо травмы значительно возрастёт.
  2. Проводить мероприятия по установке выключателя можно только после отключения электропитания в помещении. При этом следует позаботиться о том, чтобы никто случайно не смог включить электричество.
  3. Перед тем как прикасаться к оголённым проводам, нужно проверить их специальной индикаторной отвёрткой на наличие напряжения.
  4. Запрещено браться руками за два оголённых провода, даже если они отключены от электросети.
  5. Нельзя прикасаться к проводам влажными руками. То же самое касается и других элементов конструкции, способных проводить электрический ток.
  6. Любые профилактические, монтажные или ремонтные мероприятия можно проводить только с применением инструментов, оснащённых изолированными ручками.
  7. Специалисты рекомендуют тщательно изолировать все потенциально опасные места. Это простое действие поможет избежать случайного соприкосновения контактов, которое станет причиной короткого замыкания.
  8. Запрещено до окончания монтажных работ включать электропитание в комнате.
  9. Одежда и обувь не должны создавать дискомфорта и отвлекать мастера от процесса монтажа.
  10. Во время тестирования установленного выключателя следует быть предельно осторожным и не забывать о правилах безопасности.

Что же в итоге?

Если обдуманно подойти к вопросу подключения, то каких-то особых сложностей такая работа не составит. Главное – не пренебрегать вопросами безопасности при проведении электромонтажных работ. Необходимо помнить, что все работы проводятся только при отключенном напряжении, ведь 220 вольт – опасный ток, удар которого может привести к летальному исходу или серьезным повреждениям организма.

Если же имеются хотя бы малейшие сомнения в том, что самостоятельный монтаж возможен, лучше обратиться за помощью к специалисту. Ведь при плохом качестве соединений возможно возгорание проводки и, как следствие, пожар в доме или квартире. А потому, как говорится, «семь раз отмерь – один раз отрежь».

Источники

  • https://oxotnadzor.ru/posledovatel-noye-soyedineniye-lampochek-postoyannogo-toka/
  • https://moy-instrument.ru/masteru/kak-podklyuchit-neskolko-lampochek-k-odnomu-provodu.html
  • https://grand-electro.ru/osveshhenie/kak-parallel-no-soedinit-lampochki.html
  • https://Svetilov.ru/lampochki/nakalivaniya/posledovatelnoe-i-parallelnoe-podkljuchenie
  • https://svetilnik.info/osveshhenie-v-kvartire/kak-podklyuchit-dve-lampochki-k-odnomu-vyklyuchatelyu.html
  • https://kvotoplenie.ru/posledovatelnoe-soedinenie-lampochek-shema-s-vykljuchatelem.html
  • https://www.asutpp.ru/shema-parallelnogo-podklyucheniya-lamp.html
  • https://oxotnadzor.ru/sila-toka-pri-parallel-nom-podklyuchenii-lampochek/
  • https://crast.ru/instrumenty/parallelnaja-shema-podkljuchenija-lamp
  • https://kvotoplenie.ru/kak-podkljuchit-dve-lampochki-ot-odnogo-provoda.html
  • https://lemzspb.ru/skhema-parallel-nogo-soyedineniya-lampochek-s-vyklyuchatelem/
  • https://aspenergo.ru/parallelnoe-soedinenie-dvuh-lampochek/
  • https://amperof.ru/osveshenie/lampy/parallelnoe-podklyuchenie-lampochek.html
  • https://molotok34.ru/osnovy/posledovatelnoe-podklyuchenie-lampochek.html
  • https://electricdo.ru/kak-podklyuchit-neskolko-lampochek-k-odnomu-provodu.html
  • https://dzgo.ru/provodka/posledovatelnoe-soedinenie-lampochek.html
  • https://odstroy.ru/posledovatelnoe-podklucenie-lampocek-shema-smesannoe-podklucenie-plusy-i-minusy/
  • https://svetosmotr.ru/posledovatelnoe-i-parallelnoe-soedinenie-lampochek/
  • https://int43.ru/novosti/parallelnoe-soedinenie-lamp.html
  • https://crast.ru/instrumenty/posledovatelnaja-shema-podkljuchenija-lamp
  • https://220.guru/osveshhenie/istochniki-sveta/kak-podklyuchit-dve-lampochki-k-odnomu-vyklyuchatelyu.html
  • https://int43.ru/pribory/shema-podklyucheniya-lampochki-2.html
  • https://real-electro.ru/kak-podklyuchit-k-odnomu-provodu-dve-lampochki-foto/
  • https://electrik-ufa.ru/podklyuchenie/kak-podklyuchit-neskolko-lampochek-k-odnomu-provodu
  • https://elektriki23.ru/baza-znanij/varianty-podklyucheniya-dvuh-lampochek-k-odnomu-vyklyuchatelyu.html
  • https://YaElectrik.ru/elektroprovodka/kak-podklyuchit-dve-lampochki-k-odnomu-vyklyuchatelyu
  • https://altyn-stroy.ru/kak-podklyuchit-neskolko-lampochek-k-odnomu-vyklyuchatelyu/
  • https://svetilnik.info/lampy-i-svetilniki/parallelnoe-podklyuchenie-lampochek.html
  • https://altyn-stroy.ru/kak-podklyuchit-neskolko-lampochek-k-odnomu-provodu/
  • https://usbravo.ru/posledovatel-noye-soyedineniye-lamp-raznykh-moshchnostey/
  • https://aspenergo.ru/kak-podsoedinit-lampochki-posledovatelno/
  • https://CrystalSoap.ru/novosti/posledovatelnoe-podklyuchenie-svetilnikov.html
  • https://CrystalSoap.ru/pribory/shema-podklyucheniya-lampochki-2.html
  • https://YDoma.info/ehlektrotekhnika/kak-podklyuchit-lyustry/electricity-podklyuchenie-lyustry.html
  • https://crast.ru/instrumenty/kak-podkljuchit-dva-svetilnika-k-odnomu
  • https://Svetilov.ru/komponenty/dve-lampochki-k-odnomu-vykljuchatelju
  • https://favourite-svet.ru/elektroprovodka/2-vyklyuchatelya-na-odnu-lampochku.html
  • https://otopleniedo.ru/kak-podkljuchit-dve-lampochki-k-odnomu-vykljuchatelju.html

Оцените статью
( Пока оценок нет )
админ
Строительство, ремонт и благоустройство своими руками!
Параллельное и последовательное соединение лампочек: подробная инструкция схемы с выключателем
Как выбрать лучший материал для бани
WordPress Themes
