Теплые полы: электрические теплые полы, виды и преимущества

Особенности

Электрический тёплый пол (ЭТП) – устройство с простейшим принципом работы: электрический нагрев проводника приводит к нагреву стяжки, которая отдаёт тепло финишному покрытию и далее тепло поступает в пространство помещения. При применении инфракрасной пленки нагрев происходит путем теплового излучения углеродного слоя, возникающего под действием электрического тока. Излучение нагревает финишное покрытие, а также предметы, находящиеся недалеко от пола.

Далее, как и в первом случае, путем конвекции осуществляется нагрев воздуха в помещении. Регулирование температуры реализуется с помощью термодатчика и терморегулятора (термостата), через который подключено устройство.

Конструктивно ЭТП, соответствуя принципу работы устройства в его типовом варианте, представляет собой нагревающий кабель, встроенный в бетонную стяжку или в армированную пластиковую сетку, продающееся в виде готовых матов. Обычно эта схема в целях экономии электроэнергии и для управления обогревом снабжается простыми приборами.

Такой комплект, как правило, содержит следующие элементы:

• Секции для обогрева, которые, по сути, являются частями кабеля определённой длины, имеющими оснащённые монтажные концы для запитки в сети;
• Лента монтажная, облегчающая укладку системы;
• Регулятор температуры (термостат) с пультом управления, определяющий уровень подачи питания на элементы в зависимости от уровня их прогрева. Пульт управления может иметь несколько исполнительных модулей, которые подключаются к кабелю. В программном варианте позволяет в гибких регулировках учитывать даже месяц года по особенностям климатических условий;

• Изоляционный материал, который, выполняя функцию безопасности, позволяет также сократить расход энергопотребления, снижая скорость остывания пола. Эффективная теплоизоляция способна экономить до 30% энергии;
• Комплект может дополняться и специальной защитной гофрированной трубкой для установки температурного датчика.

Таким образом, простота конструкции и неприхотливость в уходе и эксплуатации – это именно те основные особенности, которые и определяют высокий рейтинг ЭТП среди иных способов обогрева помещений.

К особенностям и частично достоинствам этих устройств можно также отнести и следующие присущие им свойства и качества:

• Исключают возможность протечки воды;
• Относительная простота при установке (зависит от модели);
• Возможность значительной экономии электроэнергии путём регулирования температуры обогрева с помощью термостата;

• Автономность функционирования и произвольность включения и выключения;
• ЭТП надо размещать на открытых участках, поскольку массивная мебель способствует уменьшению свободного теплообмена, что может стать причиной перегрева и, как следствие, поломки техники;
• Среди недостатков называется высокая стоимость устройства;
• Простота использования.

Если же говорить о таком явлении, как электромагнитные излучения, то оно здесь намного меньше, чем у иных бытовых приборов. Его уровень почти в 500 раз меньше допустимого норматива ВОЗ и составляет всего 0,2 мкТл, то есть крайне мало.

Устройство

Устройство теплого пола в частном доме бывает нескольких видов:

• кабельные;
• нагревательные маты;
• инфракрасные пленочные полы.

В кабельных теплых полах обогрев осуществляется с помощью кабеля в стяжке. Для этого используется одножильный кабель, менее дорогой, но более сложный в монтаже, или двужильный. Последний проще в монтаже, так как подключение нужно только с одной стороны, тогда как одножильный подключается с двух сторон. Кабельный пол хорошо подходит для любых комнат: кабель легко укладывается в различные формы, важно только определить шаг укладки.

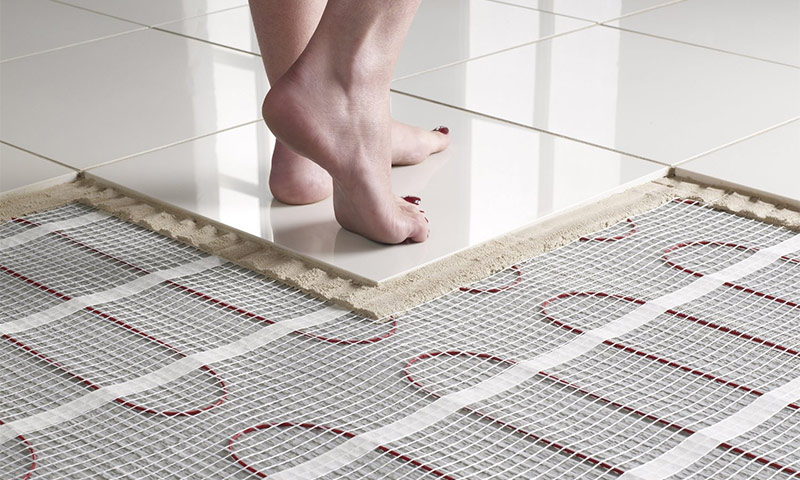

Нагревательные маты представляют собой закрепленные на крупноячеистой сетке нагревательные провода. Эта разновидность электрического теплого пола более удобна, так как в ней уже высчитан шаг укладки и спланирована раскладка и крепления. К тому же кабели в такой системе тоньше, поэтому их можно укладывать в плиточный клей, а не в стяжку. Это упрощает монтаж и не делает пол слишком высоким.

Сам монтаж матов прост: рулон раскатывается на поверхность пола, затем подключается питание.

Инфракрасные пленочные полы создают микроклимат в помещении за счет воздействия на мебель и составляющие интерьера инфракрасным излучением. Далее уже эти предметы нагревают воздух, поэтому он не пересушивается. Такой пол состоит из тонкой пленки, включающей токопроводящие углеродные полосы. Вместо них может быть сплошной слой углерода. Плюсом системы является ее мгновенный разогрев, однако так же быстро система и остывает после выключения.

Виды

В зависимости от используемой технологии электрические теплые полы разделяются на три видаВ зависимости от используемой технологии электрические теплые полы разделяются на три вида

• нагревательные маты;
• полы на основе греющего кабеля;
• инфракрасные плёнки.

Иногда рассматривают и четвёртую группу, стрежневые полы, по сути являющуюся гибридом первых двух. Подобные системы часто производит фирма Unimat и визуально в её продукции трудно отличить стрежневые полы от нагревательных матов.

Маты представляют собой законченные элементы конструкции пола с закреплённым на основе и правильно уложенным кабелем. Достаточно просто расстелить маты на полу, залить их стяжкой (в виде смеси цемента и песка или клея для плитки) и сверху положить покрытие. Использование стяжки в данном случае обязательно, поскольку не только предотвращает повреждения теплого пола от покрытия и осуществляет равномерное распределение тепла по поверхности.

В качестве покрытия для матов (да и других теплых полов) можно использовать различные типы поверхностей, кроме разве что пробки или других материалов, обладающих хорошей теплоизоляцией. Наоборот, чем ниже будет теплопроводность покрытия, тем лучше – так тепло от нагревательных элементов быстрее попадёт в комнату.

Греющий кабель представляет собой хорошо изолированный проводник, который способен нагреваться до высоких температур без разрушения изоляции. Его специальным образом укладывают на пол и заливают стяжкой аналогично нагревательным матам. Основной плюс кабеля в сравнении с матами заключается в том, что он позволяет укладывать полы в помещениях любой формы и площади, в то время, как маты могут иметь некоторые ограничения. Иногда ими трудно замостить комнаты особенной формы, например, кухни, ванной или санузла малой площади, помещения, в которых находится крупногабаритная мебель, несколько единиц бытовой техники и т.д.

Кроме того, использование кабеля позволяет в более широких пределах варьировать системы управления тепловым полом, осуществляя нагрев как всего помещения, так и его отдельных комнат или сегментов.

Инфракрасные плёнки – это, пожалуй, самый простой электропол для монтажа. Они могут быть просто уложены непосредственно под покрытия, поскольку имеют небольшую толщину и не деформируются при эксплуатации.

Применяемые в плёнках инновационные технологии позволяют существенно обезопасить их использование. В них есть встроенная система защиты от перегрева (т.н. саморегуляция), а также защита от искр и коротких замыканий. Конструктивно практически все плёнки представляют собой карбоновые излучатели в полимерных защитных конвертах.

Для ИК-пленок не требуется стяжка, мало того, некоторые модели укладывают не под покрытия, а на них, выполняя тёплый пол в виде ковровых изделий.

И маты, и кабель и ИК-пленки имеют возможность подключения тепловых датчиков и терморегуляторов для управления нагревом, а также для обеспечения функций контроля и безопасности.

Часто покупатели задают вопрос: а можно ли использовать исключительно обогрев от теплого пола для отопления помещений без монтажа системы центрального отопления? В общем случае ответить на него достаточно затруднительно, поскольку здесь всё зависит от многих факторов. Теоретически для отопления помещения с высотой потолков от 2.5 до 3 м достаточно использования теплого пола с удельной мощностью 150 Вт/кв. м при покрытии теплым полом не менее 70% площади помещения.

Обратите внимание: приведенная цифра в 150 Вт справедлива для сухого помещения. В случае повышенной влажности удельная мощность должна быть увеличена до 180–200 ватт на квадратный метр.

Характеристики

К основным характеристикам теплых полов следует отнести:

• тип теплого пола (нагревательный мат, кабель, плёнка, стержни)
• полную и удельную (на единицу площади) мощность.
• площадь нагрева, на которую рассчитана ячейка или кабель.
• габариты ячейки или длину кабеля
• рабочий ток
• наличие средств контроля и регулирования температуры
• и т.д.

Также к характеристикам электрических теплых полов относят присутствие тех или иных функций безопасности: защиту от перегрева, искровую защиту, экранирование кабеля для предотвращения электромагнитного излучения и прочие.

Вашему вниманию представлен топ 12 лучших электрических теплых полов, имеющихся в продаже в сезоне 2020 – 2021 года. В рейтинг вошли лучшие модели, заслужившие максимальное количество положительных отзывов потребителей и высокие оценки по результатам обзоров экспертов.

Для удобства представления разбит на три категории по типу теплого пола:

• нагревательные маты
• греющий кабель
• инфракрасная пленка

Все виды товара сопровождают краткие описания и перечисление основных технических характеристик. Кроме того, для каждого рассматриваемого варианта исполнения теплого пола приведен перечень его плюсов и минусов. В заключении рейтинга будут указаны товары – победители в каждой из категорий, чтобы покупателям было на что ориентироваться и они смогли выбрать нужный им вид теплового пола.

Плюсы и минусы

Как любая система отопления, электрические полы имеют плюсы и минусы. К преимуществам электрических теплых полов относятся:

• Не ограничено место использования полов: балконы, влажные помещения, везде, где имеется электропроводка.
• Возможность использовать теплый пол в любое время года при необходимости.
• Простота монтажа, справится непрофессионал.
• Длительный срок службы, до 30-40 лет.
• Безопасность системы теплых полов, нагревательные элементы тщательно скрыты от человека, пожаробезопасны, разрешены для установки в детских комнатах.

Минусов у электрических теплых полов мало, но для осмысленного выбора необходимо знать и о них.

• Большие счета за электричество. Особенно это относится к помещениям с просторными комнатами и отсутствием терморегулятора.
• Наличие электромагнитного излучения от теплого пола. При использовании кабелей с качественной экранирующей оплеткой излучение в сотни раз ниже нормы, но оно присутствует.

Расчет мощности нагрева

Теплоотдача, соответственно, потребление электричества любыми ЭТП зависит от режима эксплуатации:

• температура поверхности пола не превышает +26 °C (комфортный подогрев);
• напольные контуры работают в режиме основного отопления.

В первом случае квартира либо частный дом обогревается водяной системой, теплый электрический пол сделан в некоторых комнатах и служит исключительно для комфорта. Примеры таких помещений: ванная, балкон (лоджия), коридор, моечная в бане.

Чтобы довести температуру покрытия до 26 градусов, понадобится около 70 Вт тепла на 1 квадратный метр площади. Оговоримся: речь идет об утепленном перекрытии, на бетонный пол холодного балкона легко уйдет 200—250 Вт/м².

Справка. Готовые данные по расходу теплоты взяты из книги В. В. Покотилова «Системы водяного отопления», порядок расчетов описывается в другой статье нашего ресурса.

Зная удельную мощность, нетрудно вычислить общее энергопотребление, умножив 70 Вт на площадь укладки нагревателей. Неувязка: подобный метод не учитывает термическое сопротивление стяжки и финишного покрытия. Отсюда совет: для комфортного обогрева подбирайте ЭТП по квадратуре, указанной производителем конкретного изделия. Минимальное значение – 100 Вт/м².

Нагревательный проводник не раскладывается под мебелью и на неиспользуемых участках пола — под ванной, раковиной

Пример. Необходимо греть участок кафельного пола ванной 2 м². Если в качестве источника тепла взять резистивный двухжильный кабель DEVIflex 18T, то подойдет готовый комплект мощностью 310 Вт, рассчитанный на 2.1 м². Длина контура составит 18 м (данные изготовителя).

Чтобы применить электрические полы для основного обогрева, выполняем такой расчет:

1. Определяем тепловые потери комнаты любым удобным способом – по площади, объему помещения либо следуя методике СНиП.
2. Чертим план комнаты с мебелью, затем вычисляем, сколько она занимает места (в м²). Отнимаем полученную цифру от общей квадратуры и узнаем свободную площадь, куда можно стелить ЭТП.
3. По значению теплопотерь подбираем готовый нагревательный элемент подходящей мощности из линейки готовых изделий.
4. Выясняем интервал укладки греющего провода — делим квадратуру свободного участка помещения на его длину.

Еще пример вычислений.  Выше на схеме изображен санузел площадью 6 м², мебелью и сантехническими приборами занято 2.5 м². Для обогрева нужно 600 Вт теплоты, распределенной на оставшихся 3.5 м². Из каталога выбираем кабель DEVIflex теплоотдачей 622 Вт, длиной 37 м. Считаем шаг укладки: 3.5 / 37 = 0.095 ≈ 10 см.

Совет. Указанной в паспорте мощности хватит для нагрева покрытия из ламината, линолеума и кафельной плитки. Когда нужно подобрать электронагреватели под паркет либо толстый ковер, стоит проконсультироваться с менеджером фирмы-производителя.

Установка

В общем виде порядок проведения монтажных работ включает следующие основные операции:

• Подготовка (удаление трещин и неровностей) и чистка пола;
• Укладка тепловой изоляции;
• Расположение матов по заранее размеченной площади;
• Подсоединение термодатчика;
• Установка регулятора температур;

• Запитка изделия через устройство автоматического прерывания цепи (УЗО);
• Подсоединение частей ЭТП в единое целое и контроль надёжности контактов;
• Оборудование стяжки.

По окончании работ перед включением устройства следует выдержать временной интервал не менее тридцати дней до тех пор, пока стяжка не будет окончательно готова.

Изложенная последовательность монтажа универсальна и ей можно руководствоваться с несущественными поправками в работе с любым видом ЭТП.

Подготовительные мероприятия должны включать обязательную проверку всех параметров схемы, а также контроль над соблюдением следующих правил:

• Установка устройства осуществляется на открытых участках, где не располагаются массивные предметы мебели. Площадь его монтажа должна составлять около 70% от всей площади помещения;
• При базовом варианте установки удельная мощность подогрева должна находиться в пределах 130-150 Вт на м2 (для дополнительного варианта мощность несколько меньше);
• Под приборы подготавливаются специальные штробы. Полному окончанию работ обязательно предшествует контрольная проверка схемы тестером и её настройка, осуществляемая согласно инструкции по эксплуатации ЭТП.

В зависимости от разновидности устройства содержание укладки различно только в деталях, но этапы её проведения, в основном, одинаковы.

Этап проектирования

Инструкция по эксплуатации устанавливает ряд правил, касающихся этапов проектирования и установки ЭТП:

• Установка нагревающего проводника под массивными предметами мебели не производится по причине возникновения излишнего давления на устройство, которое нарушает правильную циркуляцию воздуха в месте установки и может привести к перегрузкам и возникновению сбоев;
• Правильная укладка проводника осуществляется на расстоянии около 150-200 мм от стен. При этом межвитковое пространство должно быть не менее 100 мм;
• Термостат устанавливается на высоте до 1 метра от пола.

Этап подбора теплоизоляции

Тип теплоизоляции, и её размеры подбираются исходя из актуального состояния перекрытий и мест предполагаемой установки:

• Толстый пласт теплоизоляции (20-100 мм) принято применять над помещениями без отопления, холодными подвалами, на лоджиях и балконных конструкциях. Применяют полотна из пенопласта или пенополистирола;
• Более тонкий слой устанавливается на предварительно подготовленную поверхность. Для этого используют фольгированный пенофол, который ложится отражающей поверхностью кверху, так чтобы она направляла тепловой поток в комнату;

• Чем толще слой теплоизоляции, тем больше дистанция её размещения от стены. Пенополистирол размещается на расстоянии примерно 100 мм, для пенофола эта дистанция составляет около 50 мм. В местах примыкания теплоизоляции к стенам устанавливается особая демпферная лента, компенсирующая температурные изменения размеров материала под влиянием нагрева или охлаждения.

Этап подготовки основания

Включает нивелирование неровностей и трещин в полу и общую его очистку. При явно неровной поверхности производится цементная стяжка или применяются иные технологии. Важно помнить о том, что укладка кабеля на полы из дерева увеличивает уровень тепловых потерь. Также проводится штробление стены для укладки проводки.

Этап монтажа

Для точной работы термодатчика его размещают на расстоянии 300-400 мм от нижнего края стены, между витками проводника. Приборы (датчик, термостат) располагаются в гофре, которая не должна перегибаться.

Содержание и последовательность укладки проводника и матов имеют отличия:

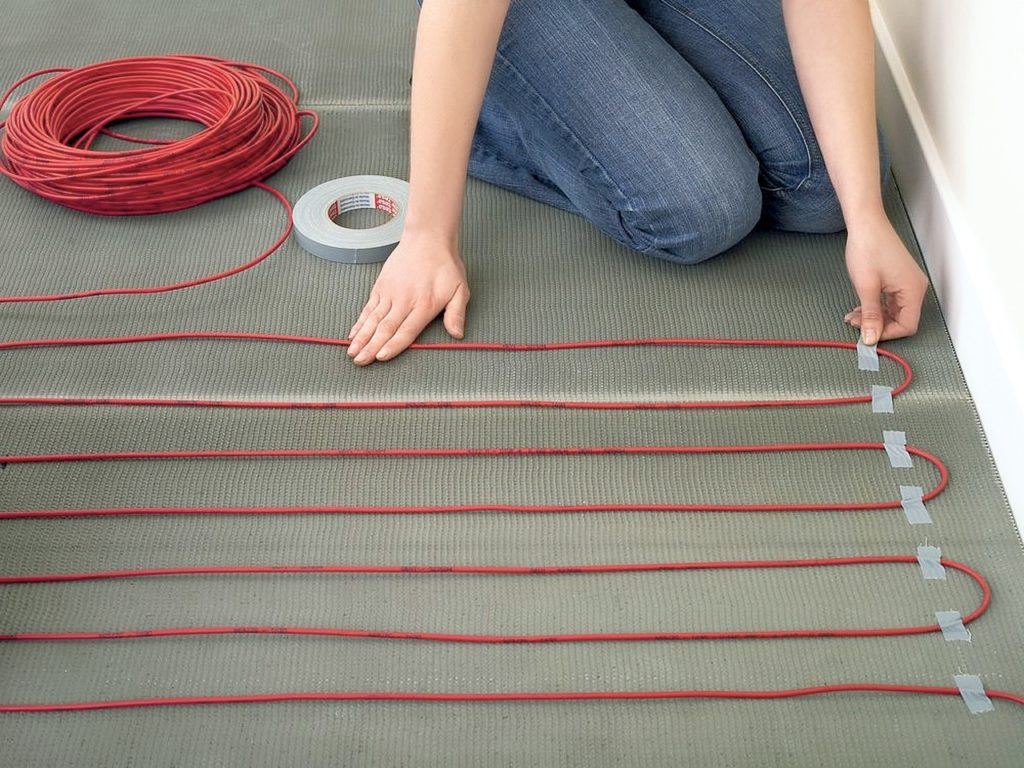

• Первым делом замеряют сопротивление кабеля. Затем на полу укрепляется спецлента с готовым крепежом, упрощающим процедуру, или используется пластиковый хомут и заранее размещённая на полу сетка из металла, к которой и производится крепёж. Второй способ более распространён, поскольку придаёт дополнительную жёсткость конструкции. Проводник размещают в 150-200 мм от стены;
• Проще укладываются нагревательные маты. Разместив их на полу, замеряют их сопротивление. Затем в процессе укладки размеры матов точно подрезаются. Расстояние между секциями оставляется из расчёта 50-100 мм.

• Тестером замеряется сопротивление изделия. Расхождения с данными по паспорту не должны превышать 10%.

Выполнение стяжки

Её толщина включает диаметр проводника и составляет:

• для кабельного изделия – 30-50 мм;

• для нагревающих матов – около 30 мм.

Более быстрым и практичным способом стяжки представляется использование плиточного клея.

Этап укладки покрытия на пол

Если покрытием является плитка, то особенностью её установки является использование специальной клеевой смеси, предназначенной для работы с теплой основой (имеет принятую маркировку). Клей наносят осторожно, шпателем. Примерно через 20-26 часов можно приступать к затирке швов. К эксплуатации приступают исключительно после полного высыхания клея. Укладывая раствор на мат, следует избегать образования «воздушных подушек», которые способствуют перегреву проводника.

В целях безопасности следует подбирать нагревающие детали в надёжной защищающей оболочке и подключать заземление. Современные ЭТП обязательно оснащаются защищающей оболочкой, которая затем подсоединяется к соответствующей клемме заземления на щите. Если таковой не имеется, то сверху проводника укладывается сетка из металла, которая после подсоединения подключается к соответствующей защитной шине.

Такая конструкция также придаст всему устройству дополнительную жесткость. Если ЭТП укладывается в частном доме, то для него надо оборудовать отдельный контур.

Варианты топлива и типы котов

Выбирая отопительный котёл для водяного тёплого пола, следует отталкиваться от теплоносителя, а также нужно учитывать:

• затраты энергоносителя;
• уровень тепловой мощности;
• удобство и простоту в эксплуатировании котла;
• лёгкий процесс соединения котла с элементами тёплого пола.

В водяной конструкции должна циркулировать вода нагретая до 45 градусов. В случаи подключения устройства к общей отопительной системе дома, мощность котла выбирается отталкиваясь от требования радиатора. При отсутствии радиаторов можно устанавливать модель низкотемпературного котла.

Для установки в частном доме своими руками подходят следующие типы котлов:

• твёрдотопливные;
• газовые;
• электрические;
• автоматические.

Если дом газифицирован, то практичнее использовать газовый котёл. При правильном выборе его мощности, комфорт вам обеспечен.

При частом перебое с электричеством рекомендуется остановить выбор на напольном котле, имеющем открытую камеру сгорания. Такой вариант обойдётся дешевле, чем приобретение электрогенератора.

Если вы решили осуществлять нагрев теплоносителя тёплого пола при помощи дров, то необходимо производить обвязку твёрдотопливного котла, ведь ему потребуется место  для сбрасывания тепла. Кроме того, такой котёл не способен обеспечить нагрев воды в приделах 40 градусов, так как минимум нагрева жидкости в нём 55 градусов. Если же пытаться поддерживать температуру ниже, то это приведёт к конденсату, образованию коррозии и ухудшит эффективность работы котла.

Подключение котла

Как уже говорилось выше, при выборе котла нужно отталкиваться от площади помещения, которое планируется отапливать. Самая распространённая модель котла, подходящая для частного дома — трёхфазная на 12 КВ. При этом, кабель для проводки применяется с жилами 6 кв. мм.

При самостоятельной сборке кранов, профессионалы советуют использовать для надёжности соединений паклю с пастой. При отсутствии радиаторов, для водяного тёплого пола можно обойтись без узла подмеса.

Использование колбочек и клапанов позволит провести балансировку системы, это обеспечит одинаковый поток и напор во всех помещениях.

Предлагаем ознакомиться с руководством, как подключить теплый пол к отоплению в частном доме – 9 способов подключений в одной статье!

Подключение теплого пола к основной системе отопления частного дома

Наиболее простой вариант – сделать своими руками тёплый водяной пол от отопления. Однако этот способ не всегда является оправданным.

В квартирах на такое подключение требуется специальное разрешение, так как это повлияет на отопительную систему всего дома.

Для эффективного функционирования оборудования, требуется соблюдать два правила:

1. Не допускать перегрев теплоносителя свыше 55 градусов. Это может испортить напольное покрытие, а в некоторых случаях, происходит выделение вредных веществ. Помимо этого, пол перегреется, и ходить по нему будет не комфортно.
2. Обеспечить правильный расход теплоресурсов, иначе произойдёт понижение температуры в радиаторе, и общий уровень обогрева помещения не изменится.

Есть несколько вариантов, как сделать водяной тёплый пол в частном доме от отопления.

Подключение на прямую от радиатора

Подсоединение водяного контура к радиатору — наиболее лёгкий способ. Один конец устройства подключается к подаче, а второй к обратке. Но достичь требуемого обогрева можно лишь при соблюдении ряда правил:

• общий котёл для обогрева воды нужен автоматический, чтобы он мог поддерживать необходимую температуру теплоносителя;
• площадь помещения должна быть не больше 10 кв;
• наличие мощного насоса для хорошей циркуляции теплоносителя.

Однако, специалисты не рекомендуют данный метод при обустройстве водяного тёплого пола в частном доме своими руками. Так как, он имеет несколько минусов:

• теплоноситель будет направляться в первую очередь в основные трубы и радиаторы, а по контуру тёплого пола движение будет замедлено, что понизит его температуру;
• при повышении температуры, пол будет перегреваться.

Но, если вы остановили свой выбор на этом варианте, то лучше доверить работу специалистам, так как при отсутствии опыта, самостоятельный монтаж может привести к протечке.

Чтобы сделать правильную врезку труб тёплого пола, необходимо запостись радиаторным краном, он устанавливается на подачу, и температурным регулятором РТЛ. Пошагово, процесс подключения выглядит следующим образом:

1. В подающую трубу врезается тройник. А в обратку, кроме тройника, устанавливаются отрезки полимерных изделий и три тройных угловых переходника на 90 градусов. Оба выхода должны смотреть вверх — это облегчит процесс подключения.
2. Уровнем делается отметка вертикальной линии — к этому месту прикручивается клипса для полимерных труб, и закрепляется дюбелями.
3. Вывод впаивается и фиксируется в клипсе (теперь готовы оба выхода для кранов).
4. Монтируются краны — при этом, учитывается маркировка, стрелка показывает направление теплоносителя.
5. На оба конца контура тёплого пола устанавливаются головки, на них должна быть резьба, внутренняя — для обратки, и внешняя — для подачи.
6. Соединяются все выводы с помощью гофрированной стальной трубы.
7. Заключительный этап — устанавливается термоголовка на подающий кран.

Важно! Перед запуском системы следует проверить— нет ли течи.

Однотрубная разводка и подключение к ней

Однотрубная разводка — то есть система имеет всего одну трубу, по ней движется вода. Данная модель надёжна, единственный минус — при движении теплоносителя происходит понижение температуры. Поэтому, если к ней подсоединить ещё и водяной контур, то это приведёт к дополнительному температурному понижению и возрастанию гидравлического сопротивления, в связи с этим потребуется оборудовать дополнительный насос.

Для хорошей работы данной конструкции, нужно соблюдать ряд правил:

• чтобы температура не падала в радиаторе, врезку полового контура в отопление нужно делать после всех радиаторов;
• производить данное подключение возможно лишь при наличии не больше 5 батарей;
• чтобы подогрев пола поддерживался на одном уровне, следует подсоединить к системе трёхходовой смесительный клапан — он способен производить подмешивание к остывшей воде, горячую;
• требуется обустроить систему принудительным насосом, он будет обеспечивать циркуляцию теплоносителя.

Такая система используется не часто, так как работает не стабильно. Поэтому, установка насоса позволит создавать давление, которое будет направлять воду в трубопровод пола. При открывании клапана, давление передаётся радиатору, а наличие гидравлического сопротивления вызывает разбалансировку батарей и изменение расхода воды.

При такой работе отопительной системы, возможны аварийные ситуации. Поэтому, профессионалы советуют при монтаже тёплого водяного пола в частном строение своими руками, сооружать пол от котла, с использованием коллекторного узла.

Если вы хотите, чтобы в вашем доме всегда была комфортная атмосфера, то водяной тёплый пол — правильное решение. Смонтировать его самостоятельно в своём доме может каждый, главное выбрать качественный материал и соблюдать технологию укладки.

Устройство ЭТП из инфракрасной пленки

Подготовительный этап включает выравнивание бетонной поверхности и утепление специальным материалом – вспененным полиэтиленом 4…6 мм (Пенофол, Изолон). Обязательное условие – применение утеплителя без алюминиевой фольги.

Технология монтажа выглядит так:

1. Раскатайте рулон термопленки и уложите ее медной полосой книзу. При необходимости обрежьте нагреватель в размер, ориентируясь по заводским линиям. От мебели и стен отступайте 10 см.
2. Соседние полотна допускается класть с нахлестом – на ширину прозрачного края. Стыки проклейте скотчем.
3. Кусочками битумной изоляции закройте неиспользуемые контакты на торцах каждого полотна. В точках подсоединения проводов установите специальные зажимы (идут в комплекте), зафиксируйте их пассатижами.
4. Подведите к контактам провода, вставьте оголенные концы в гнезда и обожмите. Затем соединение изолируйте 2 битумными полосками.
5. Температурный датчик прикрепите битумной заплаткой к черной дорожке на пленке (снизу). Вырежьте углубление в утеплителе, куда спрячется измеритель. Ранее подключенные зажимы тоже необходимо утопить.
6. Проделайте в теплоизоляции канавки для проводов, ведущие к точке крепления терморегулятора. Проложите кабели в бороздах, заклейте сверху скотчем.
7. Смонтируйте на стенке термостат, подключите жилы проводов. Монтаж окончен.

Рекомендация. После сборки пленочного ЭТП проверьте электрические цепи омметром, только потом стелите покрытие. Можно обойтись без приборов – просто включите полы и попробуйте нагрев рукой.

Перед устройством финишного покрытия застелите нагреватели слоем защитной полиэтиленовой пленки. Ламинат либо паркет кладем сразу на пленку, а под мягкие покрытия – линолеум, ковролин – делаем жесткую подложку из фанеры. Иначе ЭТП быстро продавится в процессе эксплуатации. Порядок монтажа демонстрируется на видео:

Водяные теплые полы

Технология водяных теплых полов эффективна в процессе эксплуатации с экономической точки зрения. Расходы по оплате по сравнению с классической радиаторной системой составляют на 20-30 % меньше. Но монтаж системы трудоемкий, конструкция содержит большое количество дорогостоящих элементов и узлов соединения.

Основные элементы:

• Отопительный котел: модели могут быть электрические, газовые на жидком и твердом топливе, гибридные варианты. Выбор делается исходя из стоимости и доступности энергетических ресурсов в конкретном регионе.

На теплые полы в доме особенно востребованы газовые модели, это объясняется автономностью этого вида котлов. Газ во многих регионах России является наиболее доступным и недорогим топливом. Система обогрева данных котлов не зависит от центрального отопления и водоснабжения. Она позволяет самостоятельно регулировать потребляемую мощность и расход топлива в зависимости от потребностей.

• Трубы. Расходуются по 3-5 м на 1 м2 отапливаемой поверхности, эти нормативы определены многолетним практическим опытом. Популярны модели труб из сшитого полиэтилена, прочные термостойкие изделия с плотностью материала 60-80 %. Для достижения этих качеств используется разные способы обработки.

Конструкция трубы сшитого полиэтилена

При облучении потоком электронов в магнитном поле достигается плотность 60 %, обработка пероксидом создает плотность сшивки 75 %, газом селаном –65 %. В любом случае этой плотности достаточно для укладки теплых полов.

Хороший вариант – металлопластиковые трубы, прочные и термостойкие, имеют три несущих слоя и два клеевых.

Конструкция металлопластиковых труб

Внутренний и внешний слой – это сшитый полиэтилен, средний слой – алюминиевая фольга 0,2-2,5 мм, герметично сваренная по всей длине.

• Коллектор. Распределяет теплоноситель по контурам, это основной узел теплосмешения, в нем соединяются все отдельные контуры. Устанавливается коллектор с таким количеством термоклапанов, сколько в системе контуров. Длина контуров разная, поэтому количество теплоносителя в них не одинаково, время остывания жидкости в контурах не совпадает. Для поддержания заданной температуры в каждом контуре установлены датчики температур, они своевременно управляют сервоприводами, распределяя горячие и охлажденные потоки в заданные направления.
• Термовентиль. Часто используется трехходовой механический вентиль, распределяющий интенсивность горячих и охлажденных потоков. Для автоматического управления на вентиль ставятся электрические приводы.

Термовентиль с электроприводом

• Циркуляционный насос. Рекомендуется ставить насос с мокрым ротором, его крыльчатка вращается и смазывается теплоносителем, работа очень тихая.

Циркулярный насос

• Теплоноситель. Это может быть вода, антифриз или тосол.

Потребуются затраты на материалы гидроизоляции, теплоизоляции, цементной стяжки и напольного покрытия.

Последовательность укладки

В полуподвальных помещениях на грунте делается предварительная стяжка, поверхность засыпается песком на 5-7 см, потом щебнем 3-5 мм на толщину 8-10 см. Для пароизоляции все накрывается полиэтиленовой пленкой, сверху накладывается слой 8-10 см речного песка с отсевом фракции от 0,05 до 0,1 см.

На предварительную стяжку укладывают слой гидроизоляции. Это может быть битумно-резиновая мастика, наносится она кисточкой. Проще использовать клеящиеся рулоны, в основе которых битум с полимерными ингредиентами. Структура листов – армированная стекловолокном или полиэстером. Сверху укладывается утеплительный слой – экструзионный пенополистирол (пенопласт). Толщина утеплительного слоя в подвальных помещениях 10 см и более, на верхних этажах достаточно 5-10 см.

Очень эффективно использовать тонкие эластичные утеплители с отражающей поверхностью. Структуру рулонов составляет полимер, наполненный пузырьками воздуха, или минеральная вата, толщина слоя от 2 до 50 мм.

Отражающий слой, 14-20 микрон, бывает нескольких вариантов структуры:

• двухсторонние – фольга с двух сторон рулона;
• односторонние;
• самоклеющиеся, с одной стороны – клеящаяся поверхность, с другой –фольгированная.

На отражающий утеплитель укладываются термостойкие металлопластиковые трубы в форме змейки или улитки. Крепятся трубы на специальные металлические или пластиковые планки, часто для армирования стяжки и равномерного распределения нагрузки на трубы накладывают металлическую сетку.

Трубы фиксируются к сетке пластиковыми жгутами, проволока на сетке Ø 3-4 мм, размер ячеек 5-10 см. Бетонная стяжка наносится толщиной 7-8 сантиметров, она тщательно выравнивается, после высыхания укладывается напольное покрытие.

Для теплого пола рекомендуется использовать керамическое покрытие, оно лучшим образом аккумулирует и передает тепло. При монтаже труб на бетонных плитах элементы предварительной стяжки не делаются. Процесс начинается с очистки, выравнивания поверхности и гидроизоляции, остальные операции те же самые.

Нельзя делать бетонную стяжку на деревянных перекрытиях, они могут не выдержать вес и обрушиться. В деревянных домах на пол монтируется гидро,- и теплоизоляция, прибиваются лаги, между которыми прокладываются трубы. На лаги кладут доски, фанеру, ДСП, после чего наносят облицовочное покрытие, паркет, ламинат или другие материалы.

Как выбрать теплый пол для дома

Нужен ли теплый пол во всех комнатах или в каких-то конкретных помещениях? В каких случаях можно обойтись без него, а когда он просто необходим?

Если напольное покрытие – плитка или керамогранит, теплый пол будет просто незаменим. Кухня, туалет, ванная нуждаются больше остальных помещений в обогреве. Ведь иногда все отопление в ванной – это полотенцесушитель и трубы с горячей водой. Теплый пол также станет отличным решением для детских комнат: дети много времени проводят в играх на полу.

С чего начать выбор вида теплого пола? С определения, для каких целей он нужен и в каких помещениях будет уложен. При этом учитывайте, что в помещении он будет проложен не везде: в местах, где расположена мебель, бытовая техника, нет необходимости в обогреве. Соответственно это влияет на количество требуемого кабеля или пленки.

Пленочный пол не нуждается в стяжке из цемента, но отлично подходит под ковролин или паркет. Главное, чтобы поверхность для пленочного пола была идеально выровнена. Чтобы помещение обогревалось эффективно, под теплый пол следует отвести более 70% всей площади.

В каждом конкретном случае есть свои плюсы и минусы для различных видов полов. Существует 12 параметров сравнения, которые помогут определить оптимальный вид теплого пола для вашего дома:

• насколько сложный монтаж;
• долговечность;
• надежность;
• пригодность к ремонту отдельных элементов нагревающей системы;
• инерционность;
• экономичность;
• законно ли использование;
• производит ли шум в процессе функционирования;
• цена;
• совместимость: с финишными покрытиями, помещениями с повышенной влажностью, мебелью.

Увидеть сравнение этих параметров вы можете в приведенной ниже таблице.

Где теплый пол нужен и полезен?

Теплый пол хорош под плиткой и керамогранитом. Эти материалы холодные, и для комфорта их стоит подогревать. Соответственно, теплый пол особенно хорош на кухне, в ванной комнате и туалете. В санузле отопление фактически обеспечивается полотенцесушителем и проходящими трубами. Этого не всегда достаточно, а в туалете к тому же и полотенцесушителя нет.
