Автокран на базе ЗИЛ-130 — технические характеристики, фото обзор

История и модификации

Для начала стоит отметить, что производство машин началось ещё в середине 50-х годов прошлого века на заводе Лихачёва. За почти пятьдесят лет существования советской марки было выпущено множество различных моделей и вариантов модификаций ЗИЛ 130, получивших широкое применение во многих хозяйственных сферах. В 70-х годах автомобиль даже был удостоен награды «Государственный знак качества», за которую боролись многие известные машиностроительные заводы.

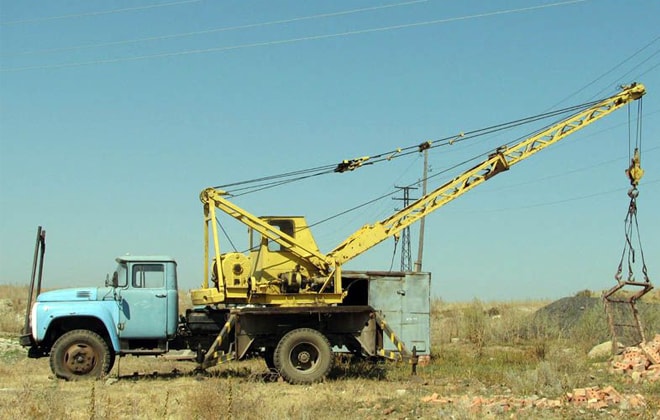

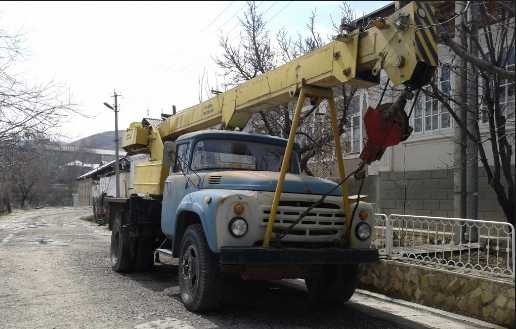

Рассматривая непосредственно автокран ЗИЛ 130, необходимо сказать, что его разработки начались в начале 60-х годов, а первая модель получила название КС 2571А. По оценкам руководства завода именно кран этой серии являлся наиболее популярным строительным приспособлением не только в Советском Союзе, но и во многих странах на постсоветском пространстве. Производство спецтехники завершилось примерно в начале девяностых годов после распада СССР из-за нехватки финансирования, но даже старые модели автокрана продолжали пользоваться большой популярностью среди строителей.

На базе автомобиля ЗИЛ 130 было создано немало дополнительных устройств, которые предназначались как для строительных работ, так и для пожарной, медицинской и сельскохозяйственной сферы. Что касается автокрана, то он также имеет несколько модернизированных вариантов.

Давайте рассмотрим их подробнее:

Характеристики и оснащение автокранов на базе грузового автомобиля ЗИЛ 130

В настоящее время, когда возникает необходимость осуществить строительно-монтажные работы или произвести погрузку-разгрузку каких-либо материалов, широко пользуются стреловыми самоходными автокранами ЗИЛ. К основным достоинствам этих механизмов следует отнести то, что у них автономный привод, они способны быстрого менять место расположения, перемещаясь от объекта к объекту, у них в большом количестве разнообразное сменное оборудование.

Такие краны можно классифицировать по типу их ходового устройства и привода, или по типу используемого стрелового оборудования. С учетом типа ходового оборудования их можно сгруппировать на автокраны, краны на пневмоходу и смонтированные на специальных шасси.

Автокраны ЗИЛ — основные характеристики и оснащение

Автокраны ЗИЛ выпускаются различной грузоподъемности, которая имеет диапазон от 1 до 16 тонн. Их монтируют на базе двух- или трехосные шасси грузовых автомобилей, которые выпускаются серийно. Все механизмы на таких кранах получают привод исключительно от двигателя автомобиля. Сам привод бывает механическим (преимущественно малые типоразмеры), гидравлическим и электрическим.

Когда на автокране используется принцип дизель-электрического привода, то для каждого механизма должен быть индивидуальный электродвигатель, который получает энергию от трехфазного генератора, а этот генератор вращается двигателем автомобиля.

Для автомобильных кранов обязательным является оснащение их устройствами, которые обеспечивают безопасную эксплуатацию – эти устройства должны ограничивать грузоподъемность и высоту подъема гака, показывать угол наклона стрелы, указывать крен и вес подъема. На базе стандартного «сто тридцатого» было создано целое семейство спецтехники, в том числе и автокраны. Так автокран ЗИЛ получил широкое распространение под эмблемой крана КС-2561Е. Этот механизма был грузоподъемностью 6,3 т, привод — механический.

Автокран данного типа был оборудован стабилизатором и откидными выносными опорами, которые устанавливаются при помощи автомобильных гидродомкратов. Поворотное устройство у крана роликовое. Основная стрела крана не выдвижная, решетчатая. Но в комплекте поставлялись две сменные стрелы, обе удлиненные, но у одной еще имелся гусек. По конструкции автокран ЗИЛ 130 считается стреловым грузоподъемным краном.

Маневренный и экономичный автокран ЗИЛ

По мере совершенствования конструкции автомобиля ЗИЛ-130, совершенствование получали последующие модификации подобного рабочего автотранспортного средства. С появлением шасси ЗИЛ 133ГЯ автокран были создан модели КС-3575А, а на шасси зил-133Г1 разработали кран КС-3575. Оба вида транспорта имеют грузоподъемность до 10 т. Такие модели самоходных кранов имеют одинаковое шасси, но они отличаются установленными двигателями – дизельный тип мотора установлен на первом виде автомобиля, а бензиновый на втором. Автокраны данных моделей имеют гидравлический привод. У них большие возможности проходимости, они успешно могут быть использованы даже в условиях узеньких улочек.

Транспортная скорость крана достигает почти семидесяти пяти километров в час. У них максимум высоты подъема достигает пятнадцать метров, а глубина опускания – почти восемь метров. Автокраны ЗИЛ классифицируются, как грузоподъемные механизмы цикличного действия, предназначены для перемещения (в пространстве) груза, который удерживается грузозахватным органом. Хотя производство указанных типов кранов давно прекращено, но они до сих пор еще встречаются в рабочем состоянии и исправно выполняют все функции, для которых они предназначены.

Автокран ЗИЛ 130: особенности

В зависимости от высоты стрелы грузовик имеет разные показатели грузоподъёмности. В среднем тоннажность агрегата при высоте 2-8 метра составляет от двух до шести тонн, а при 6-14 метрах от 0,2 до 3 тонн. Собственно, алгоритм расчёта грузоподъёмности крайне прост: чем ниже высота, тем выше тоннажность. Дополнительным преимуществом является возможность увеличения показателя грузоподъёмности на некоторых моделях, например, КС-2571-А.

Многие эксперты особенно хвалят манёвренность автокрана, которой могут позавидовать даже современные западные марки. Технические возможности кранов КС позволяют свободно перемещаться по загруженным дорогам и в сжатых городских условиях, где существуют высокие риски столкновения с жилыми зданиями. Несмотря на высокий показатель скорости, автокран ЗИЛ 130 может перевозить габаритные грузы на длинные расстояния и параллельно выполнять некоторые другие функции.

Благодаря тому, что грузовой агрегат разрабатывался в период интенсивного технологического развития, в его основу легли некоторые механизмы, которые до сих пор считаются настоящим прорывом советского производства. В конструкцию автомобиля заложено новое на то время шасси и специальная стреловая установка. Эргономическое управление расположено наиболее удобным образом, позволяя держать все переключатели и приборы в пределах досягаемости одной руки.

Одним из самых популярных и выносливых автокранов считается модель КС-2751А-1

Что касается внешних характеристик автокрана, то все колеса защищены качественными шинами с дополнительными глубокими протекторами. Визуально автокран ЗИЛ 130 представляет собой обыкновенный грузовой автомобиль с особой силовой строительной установкой. Водительская кабина просторная и удобная, оснащена качественной системой кондиционирования и отопления, позволяя работать при любых погодных условиях.

Предназначение и функции

Прежде всего, строительная техника прекрасно передвигается по бездорожью и преодолевает труднопроходимые местности. Особенно часто автокран ЗИЛ 130 использовали для перевозки тяжёлых грузов в плохую погоду, когда обычные автомобили не могли выполнить поставленные задачи. Все машины, на которых базируется автокран, оснащены восьмицилиндровым мотором с мощностью 110 л.с. в зависимости от модели.

Одним из основных преимуществ агрегата является адаптация под российские реалии, благодаря чему автомобиль легко маневрирует между строительными сооружениями и комфортно передвигается по дорогам. Предназначение кранов КС на самом деле гораздо шире и он используется не только в строительной сфере, но и, например, пожарными службами. На сегодняшний день МЧС некоторых стран продолжают эксплуатировать советские агрегаты, отмечая их выносливость и эффективность.

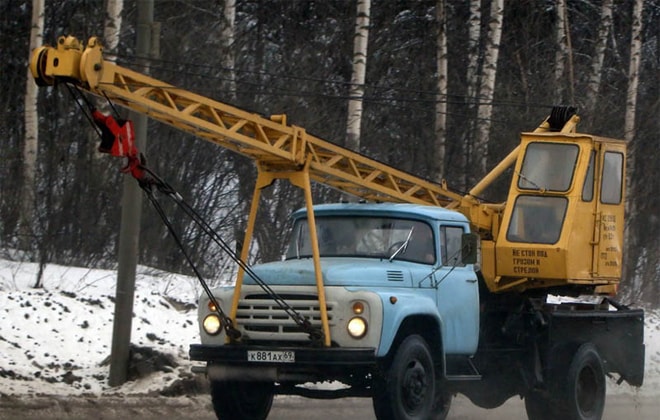

Автокран эффективно работает при низких температурных показателях

Сравнивая КС-2571 с другими аналогичными моделями того времени, стоит отметить высокий показатель грузоподъёмности, который составляет шесть тонн. Ни один среднетоннажный грузовик не мог похвастаться схожими результатами продуктивности, уступая агрегату, как по мощности, так и по другим характеристикам.

Важным преимуществом автокрана можно выделить все базовые возможности ЗИЛ 130, которые дополнительно расширяются благодаря специальным установкам. То есть, покупая кран, вы получаете одновременно качественный грузовой автомобиль, предназначенный для эксплуатации в различных сферах.

Что касается области применения, то серию КС вполне можно использовать в городских условиях и в отдалённых труднодосягаемых местностях. Автокран неприхотлив в ремонте и не требует постоянного технического обслуживания, а при правильном обращении прослужит не один десяток лет.

Назначение и конструкция

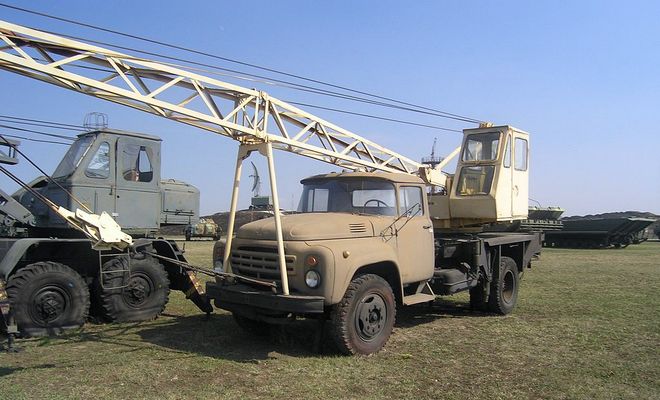

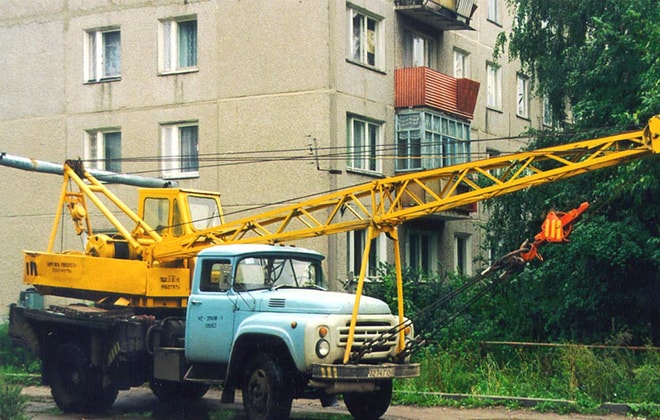

Автокран на базе ЗИЛ-130 выпускает завод АБК имени Лихачева. Устройство с крановой установкой может использоваться в трудных условиях, передвигаться по бездорожью. Машины применяют для транспортировки тяжелых грузов в плохую погоду, когда другие автомобили не справляются с такой работой. Грузоподъемные механизмы цикличного действия могут использоваться не только в строительстве, но и пожарными службами.

Техника может исправно работать при сильном морозе. Краны обладают высокой грузоподъемностью — до 6 т. Достоинством автокрана являются базовые возможности автомобиля ЗИЛ-130. Технику применяют и в городах, и в отдаленных районах. Устройство обладает длительным сроком работы.

Автокран ЗИЛ-130: технические характеристики

Автокран ЗИЛ-130 выпускается в нескольких модификациях. На базе автомобиля производят технику с грузоподъемностью от одной до шестнадцати тонн. Строительное оборудование монтируют на трех или двухосных шасси серийных автомобилей. В итоге техника получает все преимущества базового ЗИЛ-130 и может выполнят дополнительные операции.

Привод механизмов автокрана осуществляется от двигателя автомобиля. Выделяют три вида приводов:

• механический;
• электрический;
• гидравлический.

Механизация оборудования производится преимущественно через гидравлический привод. На различных кранах применяют гидродомкраты и гидропривод в базовом исполнении. Сама система крана представляет собой опорно-поворотное устройство на роликовом ходу. Существует несколько основных моделей автокранов на базе ЗИЛ-130:

Техника различается грузоподъемностью и используемым приводом для кранового оборудования. Последняя модель устарела в моральном и техническом плане, так как работала от механического привода. Сегодня на рынке в ходу версии с литерой «К» и гидравлическим устройством. Грузоподъемность техники составляет 6,3 тонны.

Среди прочих строительных машин автокран на базе ЗИЛ-130 выгодно отличает транспортная скорость, достигающая почти 70 км/ч. Максимальная высота подъема стрелы может достигать 15 метров, а высота опускания — восьми метров. Основным предназначением техники является перемещение груза с его предварительным захватом грузовым оборудованием крана.

Рабочее оборудование

В качестве основного рабочего оборудования на кранах ЗИЛ-130 используется стрела выдвижного или невыдвижного типа. Подвижная секция стрелы работает на пневмоцилиндрах, обратное втягивание производится за счет стрелового каната. Отбор мощности для запуска рабочего оборудования может производиться от коробки переключения передач или через специально предназначенный для этого редуктор.

Основные технические данные

• базовый автомобиль — ЗИЛ-130;
• мощность базового шасси — 110 кВт;
• основное стреловое оборудование в стандартной комплектации — выдвижная стрела, невыдвижная стрела;
• сменное стреловое оборудование в стандартной комплектации — удлиненная стрела, удлиненная стрела с гуськом;
• длина основной стрелы — 8000 мм;
• минимальный вылет основной стрелы — 3300 мм;
• максимальный вылет основной стрелы — 7000 мм;
• грузоподъемность при наименьшем вылете стрелы на выносных опорах — 6,3 т;
• грузоподъемность при наибольшем вылете стрелы на выносных опорах — 1,9 т;
• грузоподъемность при наименьшем вылете стрелы без выносных опор — 1 т;
• грузоподъемность при наибольшем вылете стрелы без выносных опор — 0,3 т;
• грузоподъемность в транспортном положении во время движения — 1,6 т;
• минимальная скорость подъема/опускания груза — 0,4 метра в минуту;
• максимальная скорость подъема/опускания груза — 13 метров в минуту;
• частота вращения — 0,1-2,5 об/мин;
• изменение вылета стрелы — 11 метров в минуту.

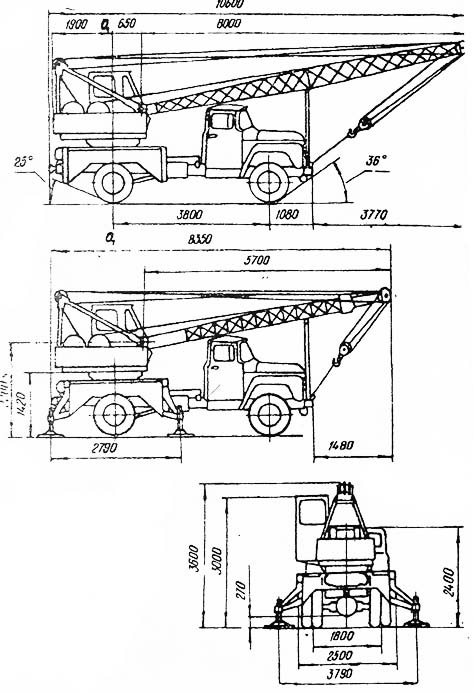

Габаритные размеры

• длина в транспортном положении с выдвижной стрелой — 8500 мм;
• длина в транспортном положении с невыдвижной стрелой — 10 600 мм;
• ширина — 2500 мм;
• высота — 3600 мм;
• эксплуатационная масса — 9,25-9,53 тонны в зависимости от модели.

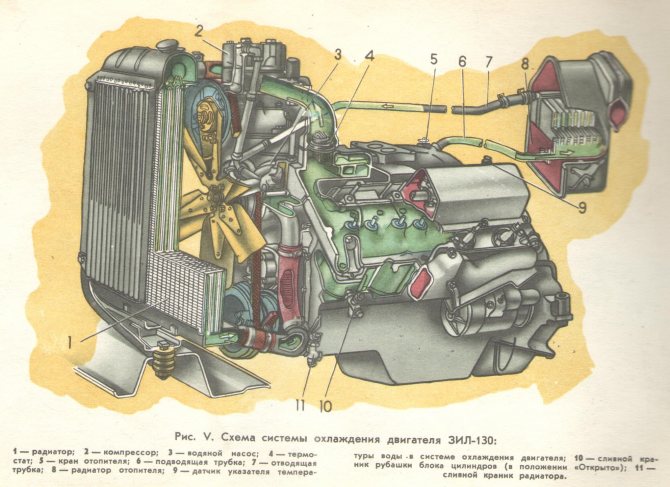

Система охлаждения двигателя

Система охлаждения двигателя, жидкостная закрытого типа, с принудительной циркуляцией охлаждающей жидкости.

Для нормальной работы двигателя температура охлаждающей жидкости должна поддерживаться в пределах 75…95 градусов.

В прогретом двигателе охлаждающая жидкость засасывается из радиатора в жидкостной насос и под определенным давлением по двум патрубкам насоса подается в левый и в правый блоки цилиндров и проходя через окна в межцилиндровых перегородках, охлаждает гильзы цилиндров.

система охлаждения

СИСТЕМА СМАЗКИ ДВИГАТЕЛЯ ЗИЛ-130

В смазочную систему (рис. 3.5) входят: маслоналивная горловина, поддон “картера, масляныи насос с маслоприемником. фильтры, масляный радиатор, трубопроводы, каналы, маслоизмерительный стержень и система вентиляции картера.

В изучаемых двигателях применяют комбинированную смазочную систему, при которой наиболее нагруженные детали смазываются под давлением, а остальные разбрызгиванием и самотеком.

Масло из масляного картера через маслоприемник засасывается масляным насосом и поступает из нагнетательной секции насоса в масляный фильтр и далее через главную масляную магистраль к подшипникам коленчатого и распределительного валов. Затем по каналам в блоке и головках цилиндров подается к осям коромысел, коромыслам и в компрессор (в двигателях ЗИЛ—130 и —645).

Под давлением смазываются коренные и шатунные подшипники коленчатого вала, опорные шейки распределительного вала, Ось и коромысла клапанов, валы привода распределителя зажигания и масляного насоса компрессор.

Зеркало цилиндров и поршневые пальцы смазываются разбрызгиванием. Распределительные шестерни, стержни клапанов, толкатели и кулачки распределительного вала смазываются самотеком.

Для поддержания давления масла в заданных пределах в системе смазки имеются предохранительные и перепускные клапаны.

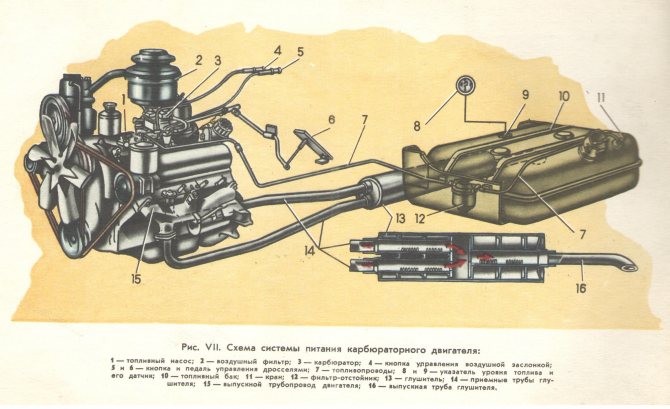

СИСТЕМА ПИТАНИЯ ДВИГАТЕЛЯ

Система питания Двигателя включает в себя приборы и устройства, предназначенные для хранения запаса, подачи и очистки топлива, очистки воздуха, приготовления горючей смеси нужного состава и отвода продуктов сгорания. В систему питания (рис. 441) карбюраторного двигателя входят: карбюратор, топливный бак, топливные фильтры, топливный насос, топливопроводы, воздухоочиститель, впускной и выпускной трубопроводы, глушитель.

На двигателях 3М3—53-11 и ЗИЛ—130 установлены двухкамерные карбюраторы соответственно К-126Б и К-88АМ.

система питания двигателя

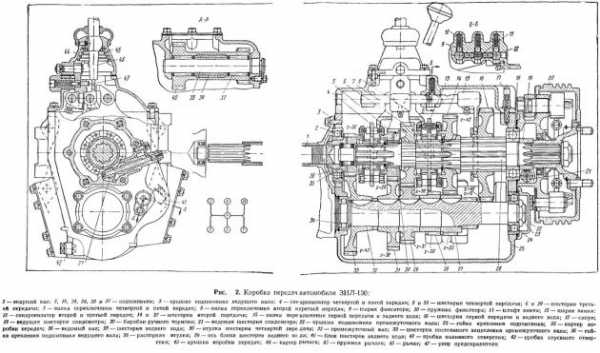

ТРАНСМИССИЯ

Сцепление на изучаемых автомобилях фрикционное, однодисковое, размещено в кожухе 12, прикрепленном к маховику 3, который выполняет функцию ведущего диска сцепления. Внутри кожуха имеются следующие детали: ведомый диск 4,нажимной диск 5, который соединен с кожухом при помощи выступов на диске (у автомобиля ГАЗ-5342) или пружинных пластин (у автомобилей ЗИЛ-431410 и ЗИЛ—645), обеспечивающих осевое перемещение диска относительно кожуха для выключения сцепления; рычаги 6 выключения сцепления, шарнирно установленные на игольчатых подшипниках.

Ведомый стальной диск 4 с прикрепленными к нему фрикционными накладками через гаситель крутильных колебаний соединен с установленной на шлицах ведущего вала коробки передач ступицей 7. Гаситель крутильных колебаний обеспечивает плавность включения сцепления и быстрое гашение крутильных колебаний за счет упругости пружин 10 и трения между дисками 9 гасителя и ведомым диском.

ТОРМОЗНОЕ УПРАВЛЕНИЕ

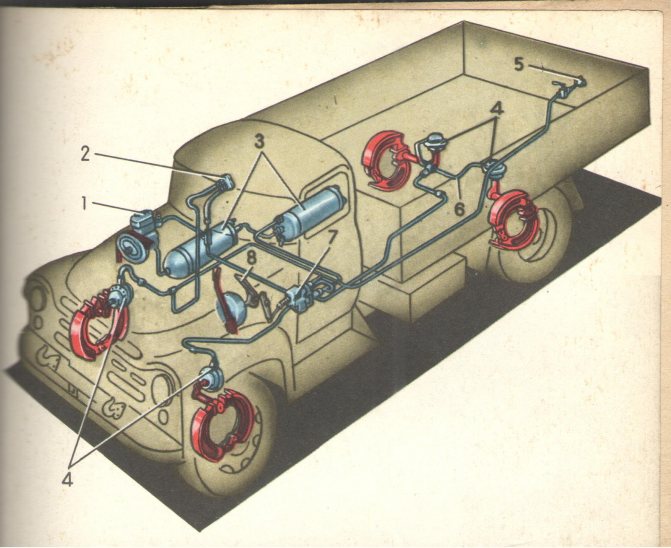

На автомобилях ЗИЛ применяют тормозную систему с пневматическим Приводом (рис. 10.5), которая включает в себя колесные тормозные механизмы и контуры пневматического привода рабочей, стояночной и запасной тормозных систем. Тормозная система автомобиля ЗИЛ-4331, кроме того, включает в себя тормозной механизм и контур пневматического привода вспомогательной тормозной системы (моторный тормоз).

Тормозные механизмы (рис. 10.6) рабочей тормозной системы установлены на всех колесах. Тормозные механизмы задних колес являются общими для рабочей, стояночной и запасной тормозных систем.

Тормозные механизмы установлены на суппортах, которые крепятся к фланцам поворотных цапф переднего моста болтами, а к фланцам картера заднего моста заклепками. На эксцентриковых осях, закрепленных в суппорте, установлены тормозные колодки 2 с фрикционными накладками. Оси 8 колодок имеют эксцентрические опорные поверхности, позволяющие правильно сцентрировать их с тормозным барабаном 7. При торможении колодки раздвигаются разжимным кулаком 4, а при растормаживании стягиваются пружинами.

Вал 15 разжимного кулака (рис. 10.7) вращается в прикрепленном болтами к суппорту кронштейне. На шлицевом конце вала установлен регулировочный рычаг с размещенными внутри него червячной шестерней 16 и червяком 14, закрепленным фиксатором 17. Регулировочный рычаг при помощи вилки 11 с пальцем 12 и штока соединен с мембраной 3, установленной между корпусом и крышкой тормозной камеры, и обеспечивает уменьшение зазоров между тормозными колодками и барабаном, увеличивающихся в результате износа фрикционных накладок.

тормозное управление

КАБИНА ЗИЛ-130

Кабина автомобилей ЗИЛ-433360 — цельнометаллическая, трёхместная, с целым панорамным неоткрывающимся стеклом ветрового окна типа «Триплекс».

Двери кабины имеют спускающиеся стекла и поворотные стекла форточки. Подъем стекол дверей и надежная их фиксация в поднятом положении осуществляются однорычажными стеклоподъемниками.

Двери кабины, левая и правая, имеют замки, открывающиеся снаружи ключом, & изнутри ручкой. Стопор замка в нижнем положении блокирует открытие дверей снаружи.

Для открытия поворотной форточки двери необходимо повернуть ручку-запор, нажав предварительно на ее кнопку. Стеклоочиститель ветрового окна кабины с электроприводом. Сиденье водителя снабжено механизмом подрессоривания с регулировкой жесткости в зависимости от веса водитель перед посадкой на сиденье необходимо вращением ручки 2 установить указатель 3 против цифры на шкале, соответствующей весу водителя. Подвеска может быть заблокирована, при этом сиденье фиксируется в единственном (по высоте) положении.

Регулировкой предусмотрено несколько фиксированных положений спинки и подушки сиденья. Виды регулировок показаны на рис. 6. Отопитель кабины предназначен для подачи тёплого воздуха в Кабину и обогрева стекла ветрового окна в случае его замерзания. Оперение автомобиля — интегрального типа, откидывается в перед.

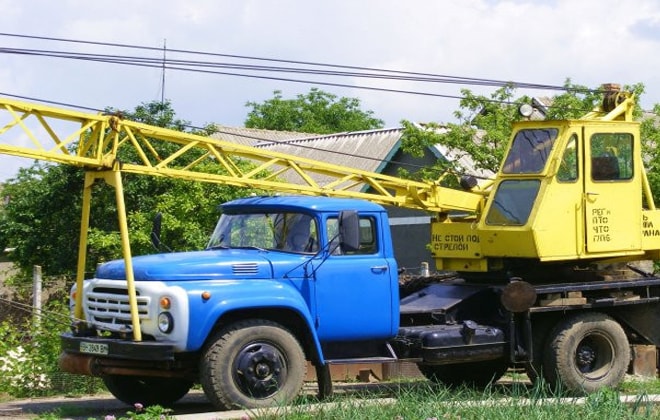

Автокран КС-2561: технические характеристики, 2561К, 2561Д, ЗИЛ-130, цена, аналоги

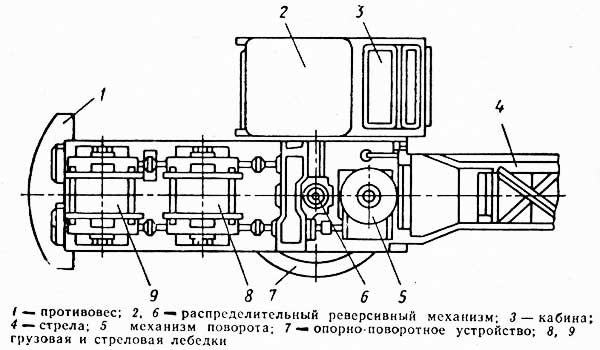

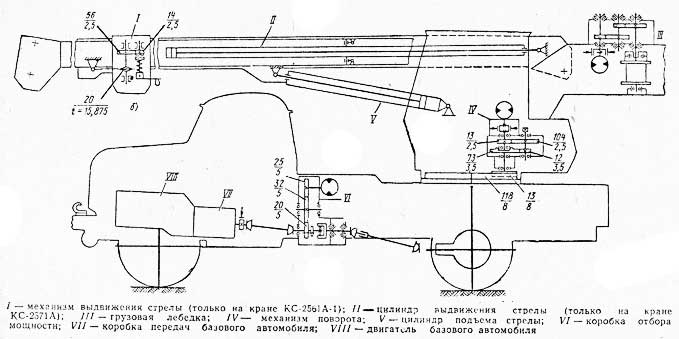

Кинематическая схема включает в себя реверсивно-распределительный механизм. Управление реверсивно-распределительным механизмом и лебедками и механическое, а со сцеплением пневматическое. Управление исполнительным механизмом ограничителя грузоподъемности (ОГП) электропневматическое. Воздух подается от воздушных баллонов тормозной системы шасси автомобиля.

Механизмы подъема стрелы и груза оборудованы электроуправляемыми ленточными нормально замкнутыми тормозами; механизм поворота платформы крана — постоянно замкнутым тормозом. Органы управления и контрольно-измерительная аппаратура расположены в кабине.

Кабина оборудована солнцезащитным козырьком 11; вентилятором 10 и табличными с указаниями по управлению механизмами. Управление краном осуществляется из кабины управления с помощью трех рычагов и двух педалей. Педаль 4 предназначена для управления сцеплением автомобиля. При нажиме на педаль сцепление выключается. Педаль 2 связана с дроссельной заслонкой карбюратора автомобиля. При нажатии на педаль увеличиваются частота вращения вала двигателя и соответственно скорость подъема (или опускания) груза, стрелы и поворота крана.

Направление движения всех рабочих органов крана изменяют с помощью рычага 1 управления реверсом. Рычаг имеет три положения: при установке рычага 1 из нейтрального положения в крайнее переднее (от себя) крюк и стрела опускаются и кран поворачивается вправо; при установке рычага в крайнее заднее положение (на себя) груз и стрела поднимаются и кран поворачивается влево; среднее положение рычага — нейтральное.

Рычагом 16 включается грузовая лебедка. Для этого необходимо установить рычаг в переднее положение (от себя). Рычаг 15 включает лебедку подъема стрелы и механизм поворота. Рычаг имеет три положения: среднее — нейтральное; переднее — включена лебедка подъема стрелы; заднее — включен механизм поворота крана.

При нажатии на педаль 4 сцепление выключается пневмокамерой — пневмоуправление сцеплением. Для аварийного выключения сцепления (в случае выхода из строя пневмоуправления) имеется педаль 3, связанная системой тяг непосредственно с рычагом выключения муфты сцепления автомобиля. Аппаратура электроуправления крана смонтирована на пульте 9.

Система управления не позволяет отключать механизм лебедки без предварительного включения тормоза. Для этого рычаги управления реверсом (рычаг 16 грузовой лебедки, рычаг 15 стреловой лебедки и механизма поворота), а также педали 3 и 4 сблокированы с конечными выключателями 18, встроенными в электрическую цепь электропневматических вентилей управления соответствующими тормозными пневмокамерами.

На пульте управления расположены различные приборы. На кранах установлены ограничители подъема стрелы, натяжения грузового каната и грузоподъемности, сигнализаторы границ рабочей зоны, крена (маятниковый), опасного напряжения, а также указатели вылета стрелы и грузоподъемности. Ограничитель грузоподъемности пружинного типа состоит из корректирующего и исполнительного устройств.

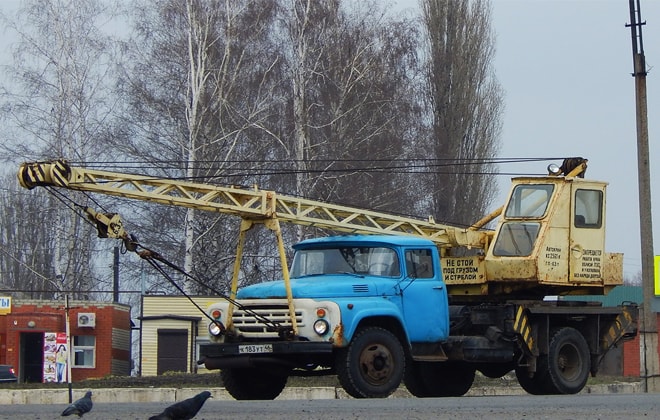

Технические характеристики автомобильного крана КС-2561

Автомобильный кран КС-2561 базируется на шасси коммерческого грузовика производства завода имени Лихачева ЗИЛ-130 и 433362. Машина предназначена для перемещения единичных грузов весом до 6,3 т при строительстве малоэтажных объектов, а также для выполнения ремонтных или восстановительных работ на линиях водоснабжения. Небольшими партиями выпускалась машина модели 2561М, установленная на шасси ЗиЛ-131 с приводом на все мосты.

Автомобильный кран состоит из ходовой части, представляющей собой специальное шасси грузовика ЗиЛ-130, и грузоподъемной поворотной установки. Крановая установка включает в себя опорную раму, оснащенную выносными опорами. Сверху установлено поворотное устройство, на котором расположено стреловое оборудование, рабочие лебедки и кабина оператора.

Весовые данные крана КС-2561 и технические характеристики:

• тип двигателя — карбюраторный V-образный;
• число цилиндров — 8;
• номинальная мощность — 150 л.с.;
• запас топлива (бензин А-80) — 150 л;
• трансмиссия — 5-ступенчатая механическая;
• вес крана в рабочем состоянии (в зависимости от версии) — 8700-9010 кг.

Описание отличий шасси от базового грузовика:

• глушитель системы выхлопа перенесен под передний бампер, соответственно, изменены магистрали вывода выхлопных газов;
• на коробке передач установлен специальный редуктор отбора мощности;
• привод сцепления имеет дублирующее управление, выведенное в кабину оператора на крановой установке;
• перекомпонована тормозная система шасси, ресиверы перемещены на новые места.

Габаритные размеры

Габаритные размеры крана КС-2561 позволяют использовать машину в условиях плотной городской застройки. Техника способна работать вблизи линий электропередач, в конструкции машины имеется специальный прибор, предупреждающий оператора о приближении стрелы на опасное расстояние к проводам.

Машина КС-2561Д в транспортном положении имеет следующие габаритные характеристики:

• длина (в зависимости от размера стрелы) — 10600-15500 мм;
• ширина — 2500 мм;
• высота — 3600-4700 мм;
• угол въезда/съезда — 32/25°;
• расстояние между выносными опорами — 3600 мм.

Грузовысотные характеристики

Регулировка угла установки стрелы крана КС-2561 осуществляется лебедкой с ленточным тормозом. В конструкцию узла входит тросовый барабан, поверхность которого имеет проточки для укладки каната. При включении лебедки происходит автоматическое отключение тормозного механизма. Для остановки используется затягивание ленты, которое осуществляется пневматической камерой.

Грузоподъемные параметры крана зависят от величины вылета стрелы и размера опорного контура. Например, машина КС-2561Д без опор и на полном вылете стрелы способна поднимать груз весом до 300 кг. Применение опор повышает грузоподъемность до 1,9 т (при неизменном вылете).

Стреловое оборудование

Кран КС-2561 оснащается стрелой, состоящей из 2 секций, соединенных пальцами и фиксирующими штифтами. Элементы имеют 4-угольное сечение, собираются из уголкового профиля методом сварки. В конструкции используется специальный предохранительный упор, исключающий риск опрокидывания стрелы. В месте соединения секций установлен концевой переключатель, ограничивающий натяжение каната.

Машина КС-2561Д оснащена стрелой длиной 8 м, которая допускает установку дополнительной секции или гуська.

Элементы могут использоваться совместно, обеспечивая досягаемость по высоте до 13,0 м. Удлинительная вставка имеет длину 4 м, вставляется между штатными секциями. Гусек сварной конструкции монтируется на оголовке стрелы при помощи 2 крышек и канатной оттяжки. Канат фиксируется клиновыми втулками и распорками. Для повышения надежности соединения применяются пружинные зажимы.

Электроника

Электронные и электрические элементы в конструкции машины представлены узлами:

1. Сигнализатор опасного напряжения, который состоит из антенного блока на головке стрелы и исполнительного модуля в кабине.
2. Индикатор крана, который срабатывает при наклоне машины, установленной на выносных опорах.
3. Конечные выключатели, установленные в кабине и на грузовой стреле. Устройства обеспечивают автоматическое прекращение работы или включают дополнительные устройства.
4. Электромагнитные приводы клапанов пневматической системы, которые работают по сигналам от конечных переключателей.
5. Панель приборов, включающая в себя контрольные индикаторы.
6. Система освещения кабины оператора и подсветки рабочей зоны.
7. Блок автономного отопителя кабины машиниста.

Для управления работой автокрана КС-2561К применяется электропневматический привод. Для включения механизмов используется давление сжатого воздуха, забираемого из системы пневматического привода тормозов. Подача электроэнергии на поворотную часть машины выполняется кольцевым токосъемником, расположенным на оси вращения.

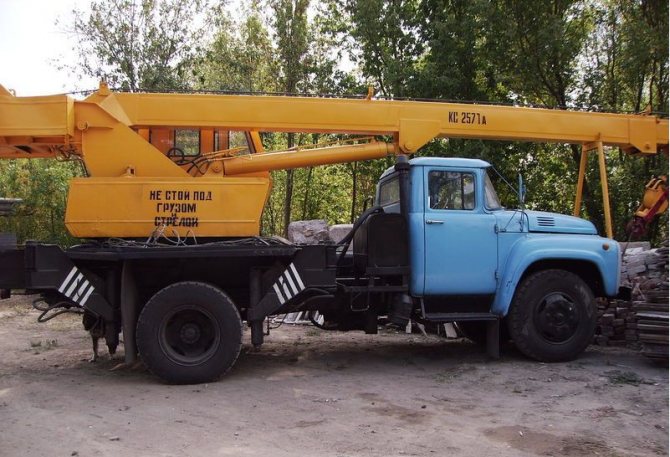

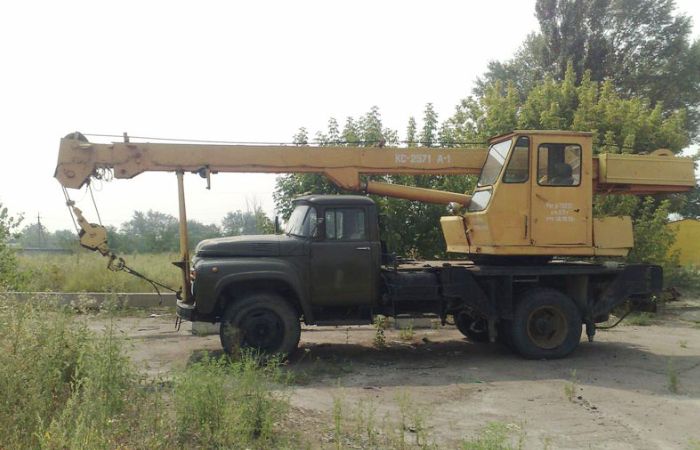

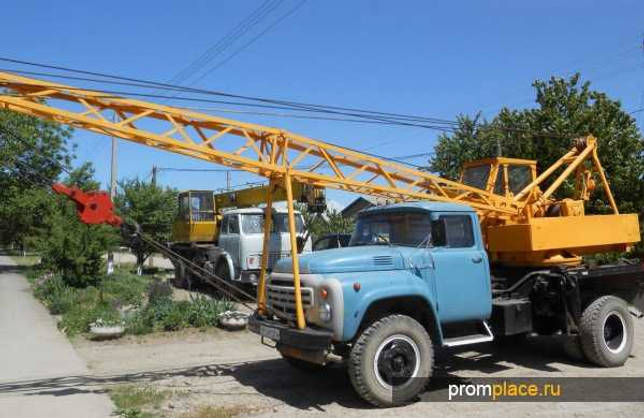

Автокран КС-2571 (ЗИЛ-130): технические характеристики, грузоподъемность

Малогабаритный автомобильный кран KC 2571A был разработан в 60-х годах прошлого столетия и долго считался одной из наиболее востребованных спецмашин времен СССР. В начале 90-х произошел процесс завершения производства этих автокранов, но и сейчас они пользуются спросом и популярностью.

Преимущественные характеристики

Автокран KC 2571A был столь популярен в стране благодаря простоте конструктива и своей неприхотливости, отличной ремонтной способности и относительно дешевым запчастям. Автокран не утратил таких достоинств до сегодняшнего дня, поэтому заслуженно пользуется авторитетом на рынке подержанной строительной и грузоподъемной техники.

Востребованность и применение

В советский период, годы интенсивного промышленного и жилищного строительства производство подобных машин было значимым и незаменимым. Особенно широко автокран использовался в строительном процессе. Эта спецтехника успешно себя проявила в различных условиях:

• на труднодоступных участках работ;
• при переноске и перевозке габаритных грузов;
• перемещение тяжестей на длинные расстояния.

Основой автомобильного крана KC 2571A служит советский грузовик ЗИЛ-130. Этот среднетоннажник имеет мощный 8-цилиндровый двигатель, он отлично приспособлен к нашим условиям, компактен и маневренен. Несмотря на устаревший конструктив, данный механизм до сегодняшних дней используется у нас и во многих других странах, куда его поставляли еще более 30 лет назад.

Его применяют:

• в строительстве;
• в службе МЧС;
• при погрузочно-разгрузочных работах.

Технические характеристики

В представленную модель вложены передовые технологии советского времени. Высокая грузоподъемность автокрана KC 2571A (более 6 тонн) – это в то время рекордные цифры поднимаемого груза среди подобных модификаций.

Технические характеристики KC 2571A:

Параметры	Показатель параметра	Примечание
Опорная база	Грузовик ЗИЛ-130	Машина среднего тоннажа
Показатели стрелы	7,4–11 м (длина)	Стреловое оборудование телескопическое, имеет жесткую подвеску
	1,8–10,1 м (вылет)
Грузоподъемность (в тоннах)	0,5–6,2	При вынесении опор
	0,2–2	Без вынесения опор
Габариты (в метрах)	9	Длина
	2,5	Ширина
	3,3	Высота
Скорость	75 км/ч	Максимальный показатель
Мощность двигателя	110 кВт
Масса (в тоннах)	10,7

Автокран КС 2571А

КС 2571А – малогабаритный автокран, разработанный в 1960-ых годах. Данная модель считалась самой востребованной спецтехникой во времена СССР, а также на постсоветском пространстве. Не смотря на завершение производства в начале 1990-ых годов, этот автокран продолжал пользоваться спросом – во многом благодаря своей простой и неприхотливой конструкции, высокой ремонтопригодности и дешевым запчастям. С этой точки зрения спецтехника КС 2571А не растеряла своих преимуществ, и до сих пор пользуется устойчивым спросом на поддержанном рынке.

В годы производства машина была незаменимой, и широко использовалась в монтажно-строительных работах. Техника отлично себя зарекомендовала в труднодоступных местах, где требовалось переносить и перевозить крупногабаритные грузы на большие расстояния.

Технические характеристики

Автокран ЗИЛ-130 выпускается в нескольких модификациях. На базе автомобиля производят технику с грузоподъемностью от одной до шестнадцати тонн. Строительное оборудование монтируют на трех или двухосных шасси серийных автомобилей. В итоге техника получает все преимущества базового ЗИЛ-130 и может выполнят дополнительные операции.
Привод механизмов автокрана осуществляется от двигателя автомобиля. Выделяют три вида приводов:

• механический;
• электрический;
• гидравлический.

Механизация оборудования производится преимущественно через гидравлический привод. На различных кранах применяют гидродомкраты и гидропривод в базовом исполнении. Сама система крана представляет собой опорно-поворотное устройство на роликовом ходу. Существует несколько основных моделей автокранов на базе ЗИЛ-130:

Техника различается грузоподъемностью и используемым приводом для кранового оборудования. Последняя модель устарела в моральном и техническом плане, так как работала от механического привода. Сегодня на рынке в ходу версии с литерой «К» и гидравлическим устройством. Грузоподъемность техники составляет 6,3 тонны.

Среди прочих строительных машин автокран на базе ЗИЛ-130 выгодно отличает транспортная скорость, достигающая почти 70 км/ч. Максимальная высота подъема стрелы может достигать 15 метров, а высота опускания — восьми метров. Основным предназначением техники является перемещение груза с его предварительным захватом грузовым оборудованием крана.

Рабочее оборудование

В качестве основного рабочего оборудования на кранах ЗИЛ-130 используется стрела выдвижного или невыдвижного типа. Подвижная секция стрелы работает на пневмоцилиндрах, обратное втягивание производится за счет стрелового каната. Отбор мощности для запуска рабочего оборудования может производиться от коробки переключения передач или через специально предназначенный для этого редуктор.

Основные технические данные

• базовый автомобиль — ЗИЛ-130;
• мощность базового шасси — 110 кВт;
• основное стреловое оборудование в стандартной комплектации — выдвижная стрела, невыдвижная стрела;
• сменное стреловое оборудование в стандартной комплектации — удлиненная стрела, удлиненная стрела с гуськом;
• длина основной стрелы — 8000 мм;
• минимальный вылет основной стрелы — 3300 мм;
• максимальный вылет основной стрелы — 7000 мм;
• грузоподъемность при наименьшем вылете стрелы на выносных опорах — 6,3 т;
• грузоподъемность при наибольшем вылете стрелы на выносных опорах — 1,9 т;
• грузоподъемность при наименьшем вылете стрелы без выносных опор — 1 т;
• грузоподъемность при наибольшем вылете стрелы без выносных опор — 0,3 т;
• грузоподъемность в транспортном положении во время движения — 1,6 т;
• минимальная скорость подъема/опускания груза — 0,4 метра в минуту;
• максимальная скорость подъема/опускания груза — 13 метров в минуту;
• частота вращения — 0,1-2,5 об/мин;
• изменение вылета стрелы — 11 метров в минуту.

Габаритные размеры

• длина в транспортном положении с выдвижной стрелой — 8500 мм;
• длина в транспортном положении с невыдвижной стрелой — 10 600 мм;
• ширина — 2500 мм;
• высота — 3600 мм;
• эксплуатационная масса — 9,25-9,53 тонны в зависимости от модели.

Особенности устройства и эксплуатации

Техника обладает всеми преимуществами автомобиля ЗИЛ-130. В зависимости от комплектации автокран поставляется с определенным приводом – механическим, электрическим или гидравлическим. Для механизации оборудования предусмотрен гидравлический привод, представляющий собой опорно-поворотный механизм на роликовом ходу.

Как видно в технических спецификациях, грузоподъемность у КС-2571-А можно менять, а при необходимости задействовать максимальную нагрузку и самую большую высоту стрелы. При этом чем ниже высота, тем выше грузоподъемность.

Обратим внимание, что не смотря на более массивные габариты и тяжелый вес, автокран получился маневренным и тяговитым. Его максимальная скорость составляет 75 км/час, что является феноменальным показателем в классе даже по сегодняшним меркам. Этой скорости достаточно для быстрого перемещения между объектами, и в стесненных городских условиях.

Техника способна перемещать груз на большие расстояния. Роль основного рабочего оборудования в автокране КС-2571-А выполняет стрела, высоту которой можно настраивать с помощью пневмоцилиндров. При этом возврат стрелы в исходное (втянутое) положение осуществляется с помощью стрелового каната.

Обратим внимание, что пневмоцилиндр работает за счет крутящего момента, передаваемого двигателем через механическую трансмиссию. Передаточные числа коробки передач настроены таким образом, чтобы противостоять колоссальным нагрузкам. За дополнительный крутящий момент отвечает вал отбора мощности, также работающий с ДВС и КПП.

КС-2571А-1 оснащен специальными приспособлениями, которые можно по праву считать ноу-хау советского времени. В послевоенные годы в СССР активно развивался технический прогресс, и одноименный автокран попал как раз в эту эпоху. В машине заложена передовая конструкция, которая стала актуальной на протяжении нескольких десятилетий. Крановая установка включает в себя шасси и стреловое оборудование.

В автомобиле отсутствует какая-либо инновационная электроника, что только идет на пользу рабочему процессу. Удобство управления обеспечивает идеальная эргономика расположения всех приборов и переключателей, а также большое рулевое колесо с выраженной обратной связью. В кабине оператора всегда тепло и уютно благодаря отопительной установке и системе вентиляции.

Автокран Кс-2751А-1 укомплектован большими внедорожными шинами с глубоким протектором. Сюда добавим еще большие ходы подвесок и прочные амортизаторы, а также мощный восьмицилиндровый двигатель с высокой долей крутящего момента. Все это обеспечивает стабильность и плавность хода на любой дороге – от асфальта до серьезного бездорожья.

Мощности и возможностей данного автокрана вполне хватит для того, чтобы проехать в самых труднодоступных местах – например там, где не проедет обычная легковушка. Таким образом, неудивительно, что КС-2751А-1 востребован не только при монтажно-строительных работах, но и при поиске и разработке нефтяных и газовых месторождений.

Особенности устройства и эксплуатации

Техника обладает всеми преимуществами автомобиля ЗИЛ-130. В зависимости от комплектации автокран поставляется с определенным приводом – механическим, электрическим или гидравлическим. Для механизации оборудования предусмотрен гидравлический привод, представляющий собой опорно-поворотный механизм на роликовом ходу.

Как видно в технических спецификациях, грузоподъемность у КС-2571-А можно менять, а при необходимости задействовать максимальную нагрузку и самую большую высоту стрелы. При этом чем ниже высота, тем выше грузоподъемность.

Обратим внимание, что не смотря на более массивные габариты и тяжелый вес, автокран получился маневренным и тяговитым. Его максимальная скорость составляет 75 км/час, что является феноменальным показателем в классе даже по сегодняшним меркам. Этой скорости достаточно для быстрого перемещения между объектами, и в стесненных городских условиях.

Техника способна перемещать груз на большие расстояния. Роль основного рабочего оборудования в автокране КС-2571-А выполняет стрела, высоту которой можно настраивать с помощью пневмоцилиндров. При этом возврат стрелы в исходное (втянутое) положение осуществляется с помощью стрелового каната.

Обратим внимание, что пневмоцилиндр работает за счет крутящего момента, передаваемого двигателем через механическую трансмиссию. Передаточные числа коробки передач настроены таким образом, чтобы противостоять колоссальным нагрузкам. За дополнительный крутящий момент отвечает вал отбора мощности, также работающий с ДВС и КПП.

Востребованность и применение

В советский период, годы интенсивного промышленного и жилищного строительства производство подобных машин было значимым и незаменимым. Особенно широко автокран использовался в строительном процессе. Эта спецтехника успешно себя проявила в различных условиях:

• на труднодоступных участках работ;
• при переноске и перевозке габаритных грузов;
• перемещение тяжестей на длинные расстояния.
