Экскаватор ЭО-3323 — технические характеристики, особенности эксплуатации

Об истории модели и предприятия

Киевский экскаваторный завод относится к числу старейших машиностроительных предприятий нашей страны. Он был основан в 1898-м году как завод по производству сеялок и прочих сельхозмашин. Многие рабочие этого завода принимали участие в революционной деятельности, и после 1917 года активно участвовали в установлении Советской власти. С 1918 года завод назывался «Красный пахарь».

Первый экскаватор – карьерный многоковшовый, модели «МК-1», был выпущен заводом в 1934-м году. В 1935 году предприятие сменило специализацию, окончательно перейдя с выпуска сельхозтехники на производство экскаваторов, и стало называться «Красный экскаватор».

После начала Великой Отечественной завод был эвакуирован в Западную Сибирь, но сразу же после освобождения Киева от фашистов началось восстановление предприятия. Первый в истории СССР гидравлический экскаватор был выпущен именно здесь, в 1955 году, и в последующие годы завод переориентировали на производство именно такой техники.

После развала Советского Союза завод стал называться «Атек». Он регулярно анонсировал и пиарил выпуск новых, более современных моделей экскаваторов, но на деле приходил в упадок, его мощная материально-техническая база разбазаривалась и разворовывалась. Завод пережил несколько банкротств, рейдерских захватов – «масок-шоу» сотрудников УВД и «вооружённых людей в форме».

C декабря 2014 года на территории завода находится тренировочная база националистического полка «Азов», а оставшееся имущество разбирается, вывозится на металлолом и стройматериалы. Последней продукцией завода «Атек» стал единственный образец двухбашенного (!) танка «Азовец», сделанный из бульдозера на базе танка «Т-64».

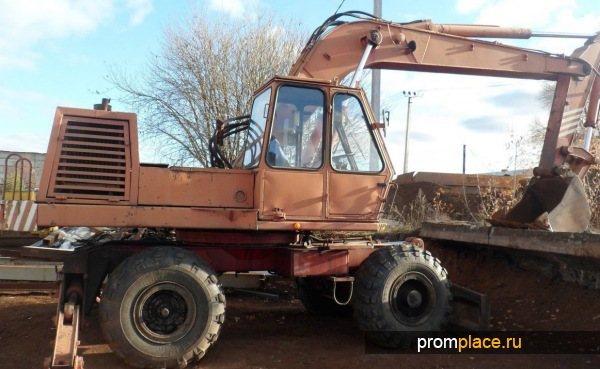

Экскаватор ЭО-4321

ЭО-4321 был одной из наиболее востребованных строительных машин 1970-1980-х годов. В тот период до 35% всех экскаваторов, собираемых в Советском Союзе, были продуктами киевского завода «Красный экскаватор», а модель ЭО-4321 считалась наиболее популярной, «неубиваемой» и прочной среди них. При этом техника была первым представителем нового семейства гидравлических экскаваторов с возможностью поворота корпуса вокруг собственной оси на 360 градусов и пневматическими колесами.

Благодаря универсальности данная модель быстро распространилась по регионам СССР. Почти во всех республиках страны работали именно на ЭО-4321.

Дебютный экземпляр машины сошел с конвейера в 1972-ом году. Техника оказалась универсальной и удобной, но были у нее и определенные недостатки. Шланги гидросистемы начинали подтекать после непродолжительной эксплуатации, а рама в основании поворотной платформы была довольно слабой и не всегда выдерживала большие нагрузки.

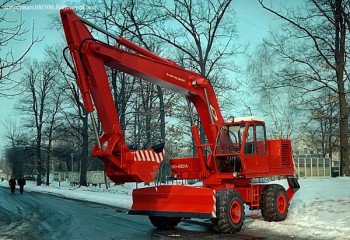

Один из лучших в истории колёсных экскаваторов

«ЭО-4321» – это универсальный гидравлический полноповоротный экскаватор на пневмоколёсном ходу, вторая в истории советской промышленности машина такой конструкции. Относится к 4-й размерной группе. Выпускался Киевским экскаваторным заводом с 1972 по 1993 годы. «ЭО-4321» был одним из самых востребованных и распространённых отечественных экскаваторов. За годы производства было выпущено три модернизированных версии данной машины: «ЭО-4321А», «Б», и «В» (он же «Атек-881»). Обо всех этих вариантах и пойдёт речь в данной публикации.

Серийное производство экскаватора «ЭО-4321» началось в Киеве в 1972 году. Новая машина встала в ряды первых отечественных гидравлических полноповоротных колёсных экскаваторов – с 1970 года в Ленинграде, а затем и в Калинине выпускался относящийся к 3-й размерной группе «ЭО-3322».

Общая информация

Экскаватор ЭО-3323 чаще всего используется для рытья котлованов, траншей, погрузке в отвал каменистого и мерзлого грунта. Конструкция техники позволяет использовать ее в городских условиях и на открытой местности. Серийное производство указанной модели прекращено, однако она продолжает широко эксплуатироваться.

Экскаватор ЭО-3323 причисляют к категории одноковшовых землечерпальных машин. Перемещается техника на колесах, что упрощает процесс транспортировки на рабочее место. Одним из основных положительных качеств трактора является его долговечность. Согласно технической документации, агрегат имеет рабочий ресурс в 8 тысяч часов без капитального ремонта. Машина может эксплуатироваться в самых тяжелых условиях. Как свидетельствует статистика, техника в состоянии проработать до 14 тысяч часов без серьезных поломок.

Сфера применения и особенности модели

«ЭО-4321», ковш которого вмещал 1-1,2 кубометра грунта, предназначался для ведения земляных и погрузочно/разгрузочных работ в городском, промышленном, сельском и транспортном строительстве. Его сфера деятельности – разработка немёрзлых грунтов I — IV категорий; рыхление мёрзлых грунтов; разрушение старых асфальтобетонных покрытий;выполнение погрузки сыпучих материалов и предварительно разрыхлённых скальных пород в самосвалы; обеспечение планировочных работ на местности.

Экскаватор отличается прочной и долговечной конструкцией, все элементы которой изготовлены из высокопрочной стали. Рама – жёсткая сварная, с установленными выносными гидравлическими опорами и с бульдозерным оборудованием спереди. Ходовая часть – управляемая пневмоколёсная, с широкопрофильными шинами и задним ведущим, а передним управляемым мостом.

На поворотной платформе установлены гидравлическая система, бак на 320 литров, сдвоенный аксиально-поршневой насос, система безопасности с предохранительными клапанами, которые обеспечивают поддержание давления в рабочих полостях до 320 МПа.

Назначение

Экскаватор ЭО-4321 имеет довольно широкое предназначение. Во времена Советского Союза он активно использовался во всех строительных организациях, коммунальных службах, различных промышленных отраслях, сельском хозяйстве, горных производствах, месторождениях и карьерах.

Техника справляется с такими работами, как рытье траншей и котлованов различной глубины; засыпание ям; планирование территории под строительство; разравнивание рабочих площадок и их очистка от производственного мусора; разрыхление и дробление твердых масс грунта и скальных пород; погрузка штучных грузов и сыпучих материалов; разрушение каких-либо бетонных объектов; создание насыпей грунта и других сыпучих материалов; разработка карьеров и колодцев; вскрытие асфальтированного слоя дорожных участков.

Широкое применение и многофункциональность пневмоколесного экскаватора ЭО-4321 обусловлено тем, что как ранее было описано: техника способна использовать в работе 21 вид различного дополнительного оборудования.

Также стоит отметить, что и в настоящее время можно встретить данный экскаватор в работе.

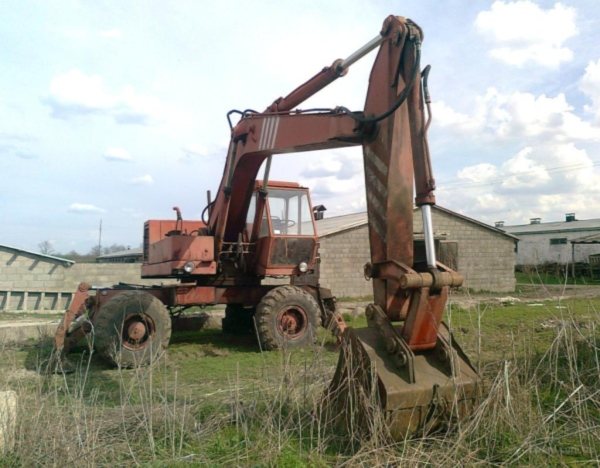

Преимущества и недостатки

Универсальность машины заключалась в том, что к гидравлической навесной системе можно было крепить необходимое оборудование для работы, а потом снять. Обратную лопату можно менять. Их несколько, разной вместимости. К тому же этот основной рабочий инструмент можно было отсоединить, заменить грейфером, челюстями-захватами, долбёжным молотом, зубом-рыхлителем. Работает машина и в 40% мороза (с не обледенелыми грунтами), и в 40% жары.

Следует отметить экономичность, эффективность экскаватора. Несмотря на многочисленные достоинства, эта машина имела недостатки. При длительном обслуживании гидравлические шланги дают течь. При чрезмерной работе с большими усилиями поворотная рама могла лопнуть.

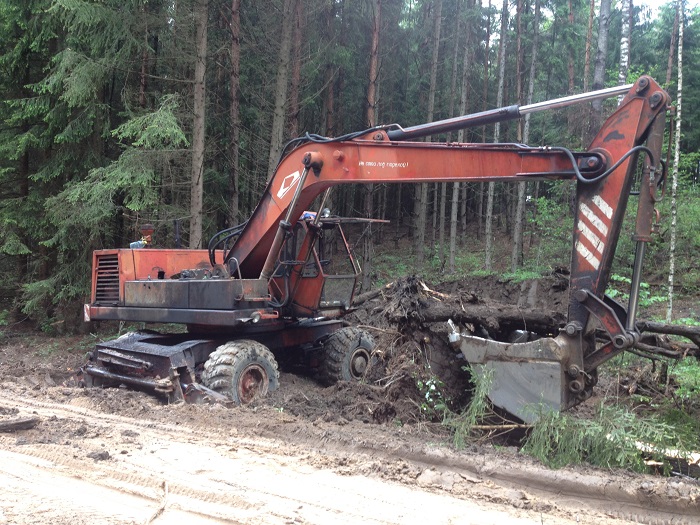

Экскаватор ЭО 4321 в работе

Модель четвёртой группы специализированной техники, работала (и продолжает работать) в сельском хозяйстве, на транспорте, в строительстве. В армии машина прежде применялась в технических войсках. Но технические характеристики ЭО 4321 уступали западным машинам подобного типа. Поэтому в 1983 году машину модернизировали, стала выпускаться модель «А». Двигатель оставили прежним, а объём обратной лопаты увеличили. Улучшили гидравлику.

Через 3 года после начала выпуска, в 1986 году модель «А» сняли с производства. Начался выпуск ЭО 4321Б, ещё более улучшенной машины. Она сильно отличалась по своим характеристикам от прежних двух моделей. Мотор заменили, лопаты усовершенствовали, поворотную раму сделали крепче, чтобы не ломалась при перегрузках.

Но, так как даже усовершенствованная машина уступала западной подобной технике, в 1989 году стали выпускаться ЭО-4322. После развала Союза киевский завод «Красный экскаватор» переименовался в ЗАО «Атек». Модель ЭО-4322 модернизировали. Стал выпускаться Атек 4321, по номенклатурной классификации переименованного завода, а так он считается как модель 4321В, потому что абсолютно повторяет все характеристики машины 80-х годов. Всё отличие от прежней модели заключается в том, что сделали другой дизель, а гидромотор установлен вверху платформы, а не внизу.

Все 90-е годы выпускался этот экскаватор. Его можно узнать по характерному жёлтому и красному цвету покрытия. Теперь выпуск данной машины под вопросом. Уже несколько лет обанкроченный завод не работает. А знаменитые экскаваторы 70 – 80-х годов можно купить б/у. Они до сих пор успешно трудятся по всей территории бывшего Союза, в том числе и в России. Сейчас аналогом этой машины являются российский ЭК-18.

Описание и особенности

Отличилась данная модель от предыдущих моделей тем, что в ЭО-4321 была впервые применена пневмоколесная платформа и гидравлическая стрела, ведь ранее вся экскаваторная техника использовала гусеничную платформу.

Благодаря этому возросла эффективность техники, так как передвигаться экскаватор по рабочей территории стал значительно быстрее гусеничных моделей, что позволило сократить время, требуемое на перемещение.

Помимо этого положительными качествами, которые обеспечили техники большую популярность на территории всего союза, являются экономичность и универсальность.

• Стоит отметить, что ЭО-4321 в период своего серийного производства был зачислен в инженерные войска и соответственно он принимал участие на всех строительных объектах.
• Другими немаловажными положительными качествами являются:

1. Штатный землеройный ковш обладает довольно большой вместимостью;
2. Экскаватор обладает собственными опорными частями с гидравлическим приводом, что обеспечивает технике высокую устойчивость при проделывании каких-либо землеройных работ.
3. Механический привод, использующийся на предыдущих моделях, был заменен гидравлическим, что в свою очередь положительно отразилось на производительности машины.
4. Экскаватор оснастили фронтальным отвалом, который помимо выполнения разравнивания и засыпания траншей может служить для обеспечения дополнительной устойчивости при проделывании различных землеройных работ.
5. Имеется полный доступ ко всем необходимым и требуемым регулярную проверку элементам силовой установки и гидравлической системы, благодаря чему удалось сократить расходы на обслуживающий персонал и уменьшить время, требуемое на устранение неисправностей.

Также стоит отметить еще одно достоинство данного экскаватора, а именно это универсальность. ЭО-4321 приспособлен для работы с 21 видом дополнительного навесного оборудования, что позволяет ему выполнять довольно большое количество различных работ.

Штатно экскаватор использует обратную лопату вместимостью в 650 кубических миллиметров. Для разработки грунта выше уровня стоянки экскаватора устанавливается прямая лопата.

Для выполнения рытья больших котлованов или же колодцев, на рукоятку техники устанавливается грейферное оборудование.

Для выполнения погрузочных работ сыпучих и кусковых материалов применяется обратная или же прямая лопата, когда для погрузки штучных грузов используется специальная крановая стрела.

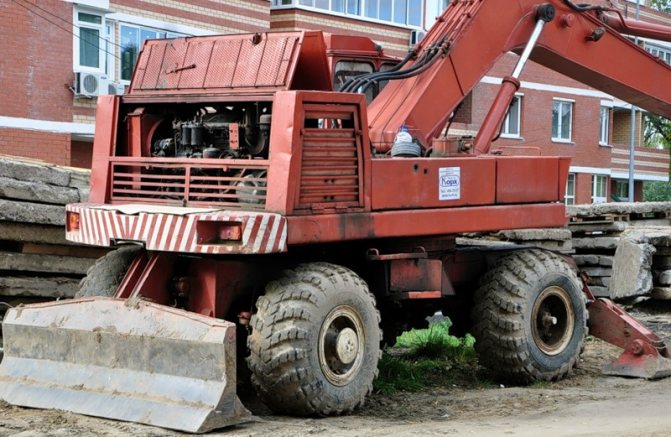

На пневмоколесном шасси расположена поворотная платформа. На ней располагается силовая установка, кабина оператора, резервуары для гидравлической жидкости и горючего, противовесы, механизм гидравлической системы, а также система управления всей техникой.

Ходовая часть экскаватора ЭО-4321 включает в себя гнутую прочную раму и пневматические колеса. Специальные гидравлические опоры и фронтальный бульдозерный отвал установлены к раме.

Управление техникой при передвижении осуществляется посредством поворота колес переднего моста. Передний мост установлен на шарнирах. Ширина передней колеи меньше на пять миллиметров задней.

Сам же мост является ведущим.

Гидравлическая система, расположенная на поворотной платформе экскаватора обладает баком, рассчитанным на 320 литров, сдвоенным насосом аксиально-поршневого типа, распределительной и предохранительной клапанной аппаратурой и гидравлическим приводом поворота. Рабочее давление во всей гидравлике независимо от типа проделываемых работ удерживается на отметке в 320 мегапаскаль.

ЭО-4321 обладает немеханической трансмиссией, главная передача которой имеет конические планетарные редукторы. В движение привод колес приводится с помощью гидравлического мотора, благодаря чему имеется возможность более точной регулировки скорости передвижения и силы тяги.

Наибольшая скорость самостоятельного передвижения, которую ЭО-4321 способен развить на ровном и прямом участке составляет 19.5 километров в час, что для своих лет является вполне отличным показателем. Наименьший радиус поворота составляет 7300 миллиметров. На борту машины имеется пневматический привод, который отвечает за работу тормозной системы и наддува.

На колесном шасси используются широкопрофильные шины, спереди 530 миллиметров, сзади 533 миллиметра.

Данная машина вышла очень универсальной и удобной, как в плане эксплуатации, так и в плане технического обслуживания. Благодаря этим ключевым достоинствам ЭО-4321 и получил широкое распространение по всему Советскому Союзу.

Но, как и у любой другой спецтехники, в данной имеются и свои недостатки, к которым можно отнести слабую конструкцию рамы у основания поворотной платформы и шланги гидравлической системы, что зачастую протекают.

Вторая проблема решалась довольно быстро и просто, а именно все шланги заменялись новыми, но устранение проблем с рамой вызывали некие затруднения. Для повышения прочности к основному профилю приваривали рельсу или же дополнительную балку.

Ближе к началу 1980-х годов пневмоколесная платформа экскаватора была заменена на гусеничную. Это было проделано для того, чтобы техника стала более приспособленной для работы на месторождениях и карьерах.

Испытания данной модели были проведены очень удачно, однако, серийное производство гусеничного экскаватора было запущено лишь в конце 1980-х годов. Длительное отстранение серийного производства объясняется тем, что имеющиеся мощности производителя «Красный экскаватор» не были приспособлены для изготовления гусеничных тележек тракторного типа.

Изначально техника оснащалась дизельной четырехцилиндровой силовой установкой марки СМД-15Н. Данный двигатель способен развить номинальную мощность на выходе в 61.

1 киловатт, что в переводе составляет 83 лошадиные силы, когда его эксплуатационная мощность составляет 58.8 киловатт или же 80 лошадиных сил. Позже этот агрегат был заменен более производительным СМД-17Н, номинальная мощность которого составляет 73.

55 киловатта или же 100 лошадиных сил. Данный агрегат комплектовался двухступенчатой механической трансмиссией.

Особенности конструкции

Полноприводный экскаватор ЭО-4321, элементы которого изготовлены из высокопрочной стали и материалов, дали ощутимые результаты в улучшении силовых качеств. Его долговечность характеризуется отличительными особенностями:

• жесткая сварная конструкция рамы, с установленными выносными гидравлическими опорами и оборудованием бульдозерного типа;
• применение управляемой пневмоколесной ходовой части с широкопрофильными колесами и переднеприводным мостом;
• установка гидравлической установки с баком в 320 литров на поворотную платформу экскаватора и применением сдвоенного аксиально-поршневого насоса;
• система безопасности с предохранительными клапанами, обеспечивающими поддержание давления в рабочих полостях до 320 МПа.

Технические данные

По эксплуатационным возможностям экскаватор ЭО-4321 технические характеристики которого остаются на уровне современных аналогов бульдозерной техники, и сейчас занимает достойную нишу на потребительском рынке. Запас мощности дизельного силового агрегата экскаватора в 80 л.с обеспечил достаточные показатели эффективности работы:

• масса агрегата в 20 тонн и 4 гидравлические опоры делают экскаватор устойчивым при глубине копания 5,5 и радиусе 8,9 метра;
• передвижение к месту производства работ осуществляется с предельной скоростью в 20 км/час при радиусе поворота в 7, 3 метра;
• ширина ковша ЭО-4321 в зависимости от типа установленной рукояти составляет 0,8 метра, 1 или 1,2 метра;
• в зависимости от ширины выемки и применяемого типа ковша эксплуатационная производительность экскаватора составляет от 29,4 до 43,4 куб.м/час;
• жидкостная система охлаждения двигателя агрегата и конструкция гидросистемы позволяют эксплуатировать его в критичных климатических условиях.

Базовая модель экскаватора оборудуется ковшом объемом в 0,65 куб. м и бульдозерным устройством.

Вспомогательное оборудование

Универсальность экскаватора заключается в возможности экскаватор ЭО основные элементы дополнить двумя десятками видов дополнительного оборудования. Для разработки различных типов грунта экскаватор оборудуется рукоятью нормального и удлиненного типа или со смещением верхней части стрелы.

Для разрушения твердого или мерзлого грунта оборудование обратной лопаты с нормальной рукоятью может комплектоваться зубом-рыхлителем и гидравлическим молотом. Производительность экскаватора при рыхлении составляет 50 куб. м/час. Достаточно эффективен экскаватор и с навесным бурильным оборудованием. Для рытья котлованов на агрегат устанавливается грейферное оборудование с двух челюстным ковшом емкостью 0,65 куб. м с изменением угла наклона к поверхности.

Расширение спектра используемого сменного рабочего оборудования обусловлено наличием надежного гидропривода.

Он расширяет эффективность устройства в 1,5-2 раза и повышает производительность машины на 30-35 процентов.

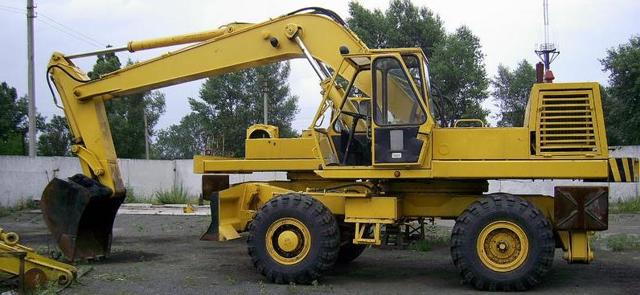

Особенности экскаватора ЭО 4321

Эта модель впервые была изготовлена еще в 1972 году на киевском машиностроительном . Эо 4321 имел все необходимые параметры и механизмы для проведения работ в сфере сельского хозяйства, строительства зданий и транспортных объектов. Данная модель относится к четвертой группе специализированной техники.

Отличительной чертой модели колесного экскаватора эо 4321 является то, что этот экскаватор стал первой машиной на пневмоколесном ходу с гидравлической стрелой. Именно он стал родоначальником последующих модификаций. Уникальное сочетание эффективности и экономичности в использовании способствовало распространению эо 4321 по всему союзу.

Этот экскаватор стоял на вооружении инженерных войск и трудился практически на всех строительных объектах.

К положительным качествам модели можно отнести:

• Большая вместимость ковша;
• Наличие собственных опорных частей с гидравлическим приводом;
• Увеличение производительности за счет смены механического привода на гидравлический;
• Использование отвала экскаватора для повышения устойчивости;
• Легкий доступ ко всем элементам двигателя и навесного оборудования позволяют сократить расходы на обслуживающий персонал и уменьшить время ремонта.

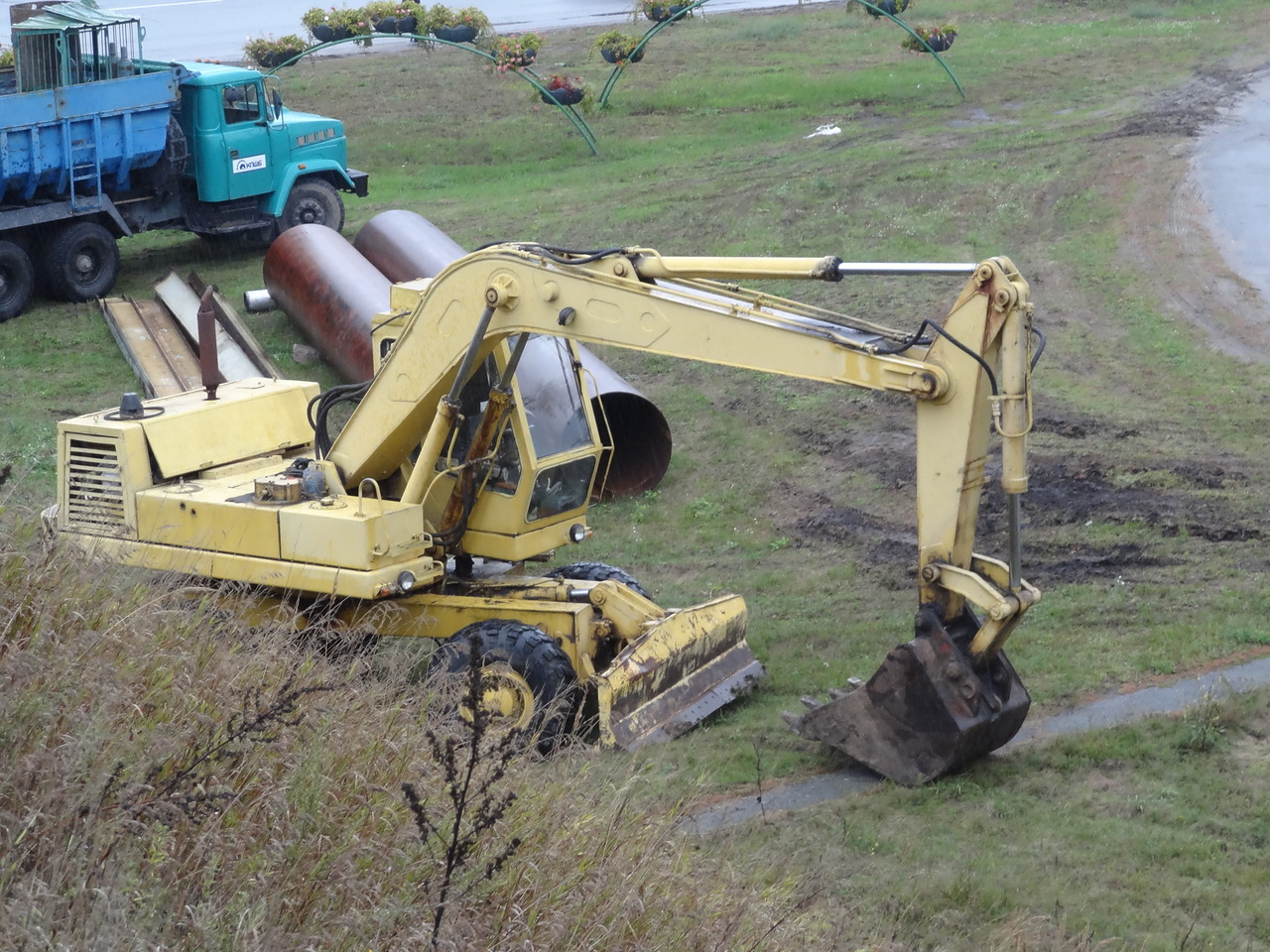

Фото экскаватора ЭО 4321

Также к преимуществам экскаватора эо 4321 можно отнести его универсальность. В зависимости от выполняемых работ есть возможность крепления на гидравлическую стрелу различного оборудования. К ряду возможностей следует отнести разработку котлованов и траншей, рытье колодцев, планировку площадки, а также рыхление и дробление твердых пород.

Эксплуатационные характеристики экскаватора

Первый экскаватор ЭО 4321,общей массой 19,8 тонны, сошел с заводского конвейера в 72-м году. Он был оснащен двигателем СМД-15Н мощностью всего-навсего 80 лошадиных сил (при скорости вращения коленвала 1800 об/мин.), обратной лопатой емкостью 0,5 кубометра, фронтальным ковшом вместительность 0,63 кубометра. Максимальная глубина копания экскаватора составляла 5,5 метра при радиусе вскапывания — 8,9 метра.

ЭО был предназначен для работы с необледенелыми почвами 1-4 категории, их разработки, перемещения, рассредоточения и выгрузки на высоте 5,6м. и на радиусе — 7,16 м. Вполне неплохо экскаватор работал с каменистыми породами, обледенелыми грунтами 5 категории и выше — путем их крошения на отрезки шириной до 40 см. Эксплуатация экскаватора была возможна в условиях от +40 до -40 градусов по Цельсию.

При необходимости вместо обратной лопаты была предусмотрена возможность установки прямой лопаты емкостью 0,8 кубометра с радиусом копания 7,5 метра, высотой и радиусом выгрузки соответственно 5,67м. и 4,9 м. Помимо прямой лопаты существует еще 20 видов дополнительного оборудования для ЭО 4321. Среди них ковши узкий, профильный 90 и 120 градусный, очистной, общего назначения емкостью 0,8 м3, 1 м3 и 1,25 м3, а также гидромолот, крюковая подвеска, зуб-рыхлитель, грейферы жесткий, узкий, с удлинителем, с челюстями-захватами, навесное бурильное оборудование и пр.

Гидравлическая система экскаватора располагается на поворотной платформе. Она состоит из бака, вместимостью 320 литров, сдвоенного аксиально-поршневого насоса, распределительной и предохранительной клапанной аппаратуры, а также гидропривода поворота. Давление в гидравлической системе поддерживается на уровне 320 МПа.

Рама ходовой части экскаватора ЭО 4321 — гнутая, профильная. На задней балке располагались специальные выносные опоры, работающие от гидропривода. Это облегчает работу экскаватора в затрудненных условиях. Передний мост подвешен спереди рамы на шарнирах. Колеса переднего моста расположены на 3-5 мм. ближе, чем задние колеса. Передний мост ведущий, а колеса — управляемые.

Трансмиссия у ЭО 4321 немеханическая, главная передача — в виде конических планетарных редукторов.Привод колес в движение производится напрямую от гидромотора к колесу, что значительно ускоряет процесс, позволяет более точно регулировать скорость движения и силу тяги.

Максимальная транспортная скорость движения экскаватора 19,5 км/ч, а радиус поворота — 7,3 метра. Тормозная система и наддув работают от пневмопривода. Шины пневмоколесного хода — широкопрофильные, 1300(530-533) мм.

В целом экскаватор был настолько универсален и удобен, что за очень быстрое время распространился по всему СССР. Правда были с свои недостатки, к коим можно отнести слабую раму в основании поворотной платформы и подтекающие шланги гидросистемы. Если шланги легко менялись, то вот с рамой приходилось попотеть, хотя и это решалось привариваем к основному профилю дополнительной балки или рельса.

В конце 70-х 4321 был поставлен на гусеничный ход для упрощения работы в карьерах и получил индекс 4123. Модель была удачно опробована, но на конвейер вышла лишь в конце 80-х годов из-за неприспособленности производственных мощностей «Красного экскаватора» к выпуску гусеничных тележек тракторного типа.

Технические характеристики

• Габаритные размеры: длина – от 5,2 до 9,9 м; ширина – 2,84 м; высота – 3,99 м;
• Масса конструктивная – 17,8 т; масса со стандартной обратной лопатой – 19,5 т;
• Наибольший радиус копания – 9,23 м; наибольшая глубина копания – 6 м;
• Высота разгрузки – 5,6 м; радиус разгрузки – 5,4 м;
• Усилие на зубьях ковша – 11 500 кгс;
• Радиус, описываемый хвостовой частью платформы – 2,7 м;
• Ширина платформы – 2,7 м;
• Просвет под поворотной платформой – 1,47 м;
• Колёсная база – 2,8 м;
• Число оборотов платформы в минуту – до 12ти;
• Высота пяты стрелы – 2,225 м;
• Транспортная скорость – до 20 км/ч;
• Радиус поворота – 7,3 м;
• Преодолеваемый уклон пути – 23 градуса.

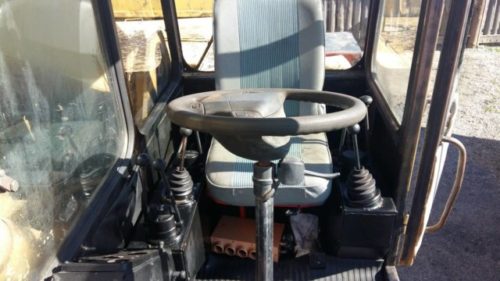

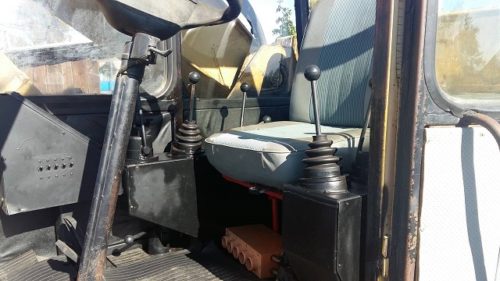

Кабина экскаватора

В кабине машинисту экскаватора обеспечен минимальный уровень комфорта труда. Кабина оборудована эффективным отопителем.

Несомненное достоинство экскаватора – это его универсальность. «ЭО-4321» демонстрирует эффективную работу с 21 видом дополнительного навесного оборудования, одинаково качественное выполнение самых различных работ. Во многом благодаря своей универсальности экскаваторы данной марки получили широчайшее распространение в Союзе ССР и «братских странах».

Применение гидравлической трансмиссии и прямого движения колес от гидроприводов обеспечивало гибкость управления скоростью и силой тяги установки на близких к предельным режимах. Проходимость экскаватора при перемещении по строительной площадке была очень хорошей. А крепкий бульдозерный отвал, помимо основного своего назначения, при необходимости, использовался также в целях стабилизации устойчивости, в дополнении к основным предназначенным для этого гидроопорам.

К недостаткам относят недолговечные шланги гидросистемы, подтекающие и требующие частой замены, а также определённую слабость рамы в основании поворотной платформы. При перегрузках перед кольцом, на котором крепилась поворотная платформа, могли появиться трещины. В этом случае к раме приваривался усиливающий её рельс.

В остальном, «ЭО-4321» показывал завидную надёжность и долговечность. В чём можно убедиться и на примере некоторых экземпляров данной техники, которые сошли с конвейера в конце 80-х, но до сих пор находятся в рабочем состоянии.

Двигатель

Изначально экскаваторы«ЭО-4321»оснащалась четырёхтактными четырехцилиндровыми дизельными силовыми установками марки «СМД-14», потом «СМД-15Н». Данные двигатели были способны развить номинальную мощность в 61,1 килоВатт, или 83 лошадиные силы, при его эксплуатационной мощности в 58,8 килоВатт, или же 80 лошадиных сил.

Модификации «ЭО-4321Б» и «ЭО-4321В» комплектовались также четырёхцилиндровым, но более производительным дизельным мотором «СМД-17Н», номинальная мощность которого была повышена до 73,55 киловатта, либо 100 лошадиных сил. Все эти двигатели производились на харьковском моторном .

Технические характеристики двигателя «СМД-17Н»

• Рабочий объём – 6,3 л;
• Частота вращения – 1950 об/мин;
• Диаметр цилиндра – 120 мм; ход поршня – 140 мм;
• Степень сжатия – 17;
• Масса мотора – 735 кг;
• Расход топлива – 210 г/кВт в час (155 г/л.с в час);
• Объём топливного бака – 320 л.

Для облегчения запуска двигателя в зимнее время дополнением к двигателю экскаватора предусмотрен предпусковой подогреватель «ПЖБ-400».

Параметры двигателя «СМД-17Н»:

• рабочий объем – 6,3 л;
• номинальная мощность – 58,8 (80) кВт (л.с.);
• частота вращения – 1950 об/мин;
• масса мотора – 680-735 кг;
• диаметр цилиндра – 120 мм.

Гидравлическая система

Рабочие механизмы экскаватора имеют гидравлический привод. Гидравлическая система включает в себя масляный бак, гидронасосы, контрольную и измерительную аппаратуру, аппаратуру фильтрации рабочей жидкости, исполнительные механизмы, систему сервоуправления, гидросистему руля, трубопроводы и систему охлаждения рабочей жидкости.

В сочетании с гидравлическим сервоуправлением, гидропривод экскаватора обеспечивает регулирование скоростей и совмещение рабочих движений стрелы, рукоятки и ковша с поворотом.

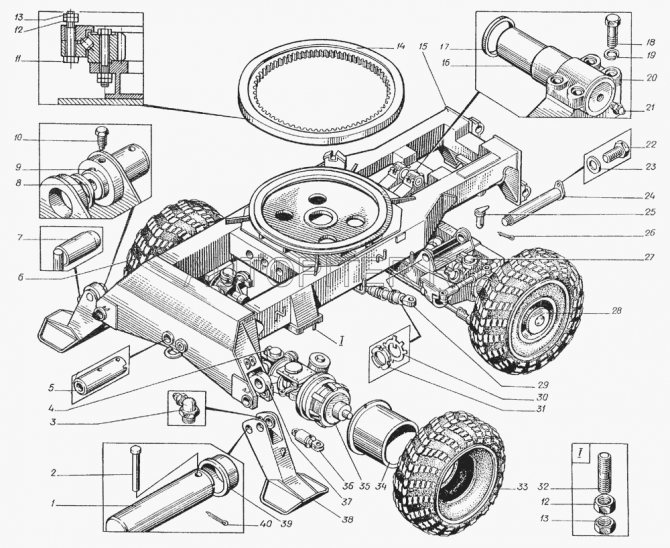

Ходовая часть

В составе ходовой части экскаватора «ЭО-4321» – профильная гнутая рама, передний управляемый и задний ведущий мосты, механизм управления колёсами переднего моста (с помощью гидравлического привода). Передний мост экскаватора подвешен спереди рамы на специальных шарнирах.

Экскаватор укомплектован не механической трансмиссией с главной передачей в виде конических планетарных редукторов. Благодаря тому, что усилие на колёса подаётся напрямую от гидравлического мотора, процесс в существенной степени ускоряется.

Наддув и тормозная система экскаватора«ЭО-4321» функционируют от пневматического привода. Экскаватор укомплектован широкопрофильными шинами пневмоколёсного хода (1300 (530-533) мм).

Гидравлическая система техники устанавливается на поворотной платформе и включает в себя сдвоенный аксиально-поршневой насос, предохранительную и распределительную клапанную аппаратуру, гидропривод поворота и бак. Давление в гидросистеме поддерживается на отметке в 320 МПа.

Рабочее оборудование закреплено в передней части поворотной платформы; на задней её части установлен противовес. Базовый элемент рабочего оборудования – это стрела, которая соединена с помощью пальцев со вставкой, что регулирует её вылет. Когда устанавливается прямая лопата, вставку стрелы обратной лопаты заменяют на вставку стрелы прямой лопаты. Экскаватор «ЭО-4321» оснащён бульдозерным оборудованием (впереди) и выносными опорами (на задней балке). Эти опоры функционируют от гидравлического привода.

Расход Топлива

Удельный расход топлива ЭО-4321 составляет не более 210 (155) г/кВт в час (г/л.с в час), а топливный бак вмещает до 320 л.

Рабочее оборудование

Основным рабочим органом экскаватором является обратная лопата, емкость которой составляет 0,65 м3. В случае необходимости можно сменить оборудование на прямую лопату для разработки грунта выше уровня стояния машины.

Для устройства глубоких котлованов и колодцев есть возможность установки на рукоять грейфера. Для погрузки сыпучих материалов используется ковш обратной или прямой лопаты, а для штучных грузов — специальная крановая установка.

Поворотная платформа располагается на пневмоколесном шасси.

Здесь располагается силовое оборудование, водительская кабина, баки для рабочей жидкости и топлива, противовес, гидравлический механизм и система его управления.

Устройство экскаватора ЭО 4321
Ходовая конструкция состоит из прочной рамы и пневматических колес. На раме установлены специальные опоры и оборудование бульдозерного типа. Управление осуществляется с помощью поворота переднего моста.

Дополнительное оборудование

ЭО-4321 опционально комплектуется широкой линейкой дополнительного оборудования, представленного 20 видами различных устройств. Среди них:

• грейферы;
• ковши различного объема;
• навесное бурильное оборудование;
• зуб-рыхлитель;
• гидромолот;
• крюковая подвеска;
• прямая лопата.

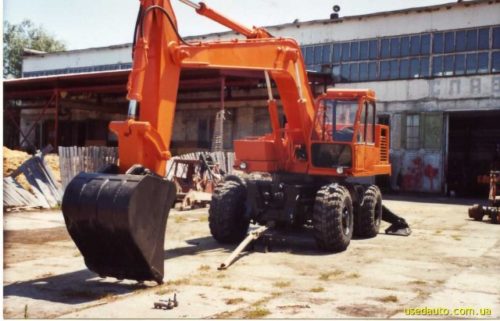

Технические параметры экскаватора «ЭО-4321Б» в цифрах

• Габаритные размеры: длина – от 5,2 до 9,9 м; ширина – 2,84 м; высота – 3,99 м;
• Масса конструктивная – 17,8 т; масса со стандартной обратной лопатой – 19,5 т;
• Наибольший радиус копания – 9,23 м; наибольшая глубина копания – 6 м;
• Высота разгрузки – 5,6 м; радиус разгрузки – 5,4 м;
• Усилие на зубьях ковша – 11 500 кгс;
• Радиус, описываемый хвостовой частью платформы – 2,7 м;
• Ширина платформы – 2,7 м;
• Просвет под поворотной платформой – 1,47 м;
• Колёсная база – 2,8 м;
• Число оборотов платформы в минуту – до 12ти;
• Высота пяты стрелы – 2,225 м;
• Транспортная скорость – до 20 км/ч;
• Радиус поворота – 7,3 м;
• Преодолеваемый уклон пути – 23 градуса.

Устройство

Основными узлами в конструкции экскаватора «ЭО-4321» являются: рабочее оборудование (стрела и элементы, связывающие ковш со стрелой, ковши и т.д.), силовая установка (дизельный двигатель «СМД» с гидронасосом), ходовая часть на пневмоколёсном ходу, передаточный механизм, передаточная платформа и гидравлическая система, электрооборудование и кабина с органами управления.

Габаритные размеры

• Конструкционная длина – 9900 миллиметров.
• Ширина по колесной платформе – 2840 миллиметров.
• Полная высота по кабине – 3990 миллиметров.

Кабина экскаватора

В кабине машинисту экскаватора обеспечен минимальный уровень комфорта труда. Кабина оборудована эффективным отопителем.

Несомненное достоинство экскаватора – это его универсальность. «ЭО-4321» демонстрирует эффективную работу с 21 видом дополнительного навесного оборудования, одинаково качественное выполнение самых различных работ. Во многом благодаря своей универсальности экскаваторы данной марки получили широчайшее распространение в Союзе ССР и «братских странах».

Применение гидравлической трансмиссии и прямого движения колес от гидроприводов обеспечивало гибкость управления скоростью и силой тяги установки на близких к предельным режимах. Проходимость экскаватора при перемещении по строительной площадке была очень хорошей. А крепкий бульдозерный отвал, помимо основного своего назначения, при необходимости, использовался также в целях стабилизации устойчивости, в дополнении к основным предназначенным для этого гидроопорам.

К недостаткам относят недолговечные шланги гидросистемы, подтекающие и требующие частой замены, а также определённую слабость рамы в основании поворотной платформы. При перегрузках перед кольцом, на котором крепилась поворотная платформа, могли появиться трещины. В этом случае к раме приваривался усиливающий её рельс.

В остальном, «ЭО-4321» показывал завидную надёжность и долговечность. В чём можно убедиться и на примере некоторых экземпляров данной техники, которые сошли с конвейера в конце 80-х, но до сих пор находятся в рабочем состоянии.

Модификации

• На протяжении всего времени серийного производства ЭО-4321 производитель внес довольно много изменений, как в конструкцию техники, так и в силовое оборудование.
• Каждый год машина подвергалась модернизации и усовершенствованиям, которые способствовали повышению эффективности и производительности техники.
• Всего было выпущено три модифицированные версии:

1. Модификация ЭО-4321А. Данная модификация была запущена в серийное производство в 1983 году. Была изменена гидравлическая система и установлена новая рукоятка и стрела.Эта версия содержала в себе уникальные качества по тем временам, в результате чего и была присвоена золотая медаль ВДНХ Советского Союза.
2. Модификация ЭО-4321Б. Эта версия покинула конвейер завода немного позже предыдущей, а именно в 1987 году. Здесь основной акцент был сделан на мощностных показателях машины.В результате разработчики смогли повысить общую производительность экскаватора на 16 процентов. В остальном же версия полностью копирует предыдущую модификацию.
3. Модификация ЭО-4322. Серийное производство данной модификации было начато в 1989 году.Эта версия полностью унаследовала внешний вид предыдущих модификаций, однако силовая установка и гидравлическая система были подвергнуты кардинальным изменениям. Полное усовершенствование модели позволило открыть новый технологический уровень спецтехники. Стоит отметить, что данная модель послужила основой для большинства машин тех лет.

Модель имела несколько модификаций

Одновременно с гусеничной вариацией инженеры начали усовершенствование и базовой модели, поэтому в 1983 году появился ЭО 4321А, работающий еще на старом СМД-15Н, но с увеличенным объемом обратной лопаты — 0,63 против 0,5 м3, увеличенной длиной рукояти 3,15 м. вместо 2,93 м. на базовой модели.

Выросла и глубина копания: 6м. при радиусе поворота 9,3 м. На 10 см. увеличилась и высота разгрузки. Аналогично изменились параметры и для всех видов запчастей ЭО 4321А. Кроме всего прочего гидросистема стала более надежной за счет установки рабочих шлангов с большим эксплуатационным ресурсом.

Модель экскаватора ЭО 4321А выпускалась три года и за это время была удостоена первого места на конкурсе ВДНХ СССР. Ближе к 1986 году экскаватор оснастили более мощным 99,25 сильным СМД-17Н. Снятие модели с производства было обусловлено выходом новой модернизированной версии с индексом 4321Б.

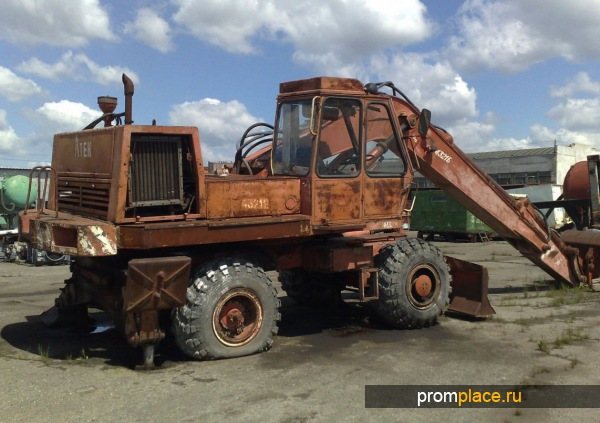

В отличие от версии А, технические характеристики ЭО 4321 были изменены практически до неузнаваемости. Здесь и новый двигатель СМД-17Н, и большая эксплуатационная масса (20,4 тонны), и увеличение объема обратной лопаты аж до 1 кубометра. Помимо этого обратная лопата получила серповидную режущую кромку с каждого края, отверстие для размещения груза.

В гидроцилиндре был заменен поршень на более длинноходный, что позволило на 30 кН увеличить силу разрезания. Конструкция стрелы и обратной лопаты была дополнительно укреплена, более прочной стала рама. Длина экскаватора стала меньше на 26 см. В гидросистеме заменили фильтры, а пневмосистему сделали более быстрой, что уменьшило тормозной путь машины на 2-3 метра. В целом модель 4321Б стала более производительной и более комфортабельной по сравнению с предыдущими версиями.

Выпуск экскаватора 4321Б продолжался вплоть до 89 года, пока его не сменила более прогрессивная модель 4322, но это уже совсем другая история.

Цена нового и б/у

Новые экскаваторы ЭО-4321 в продаже отсутствуют, поскольку их производство завершилось в 1989-ом году. Стоимость б/у вариантов составляет 250000-300000 рублей. За эту сумму предлагаются модели 1985-1989-ых годов на ходу.

Отзывы

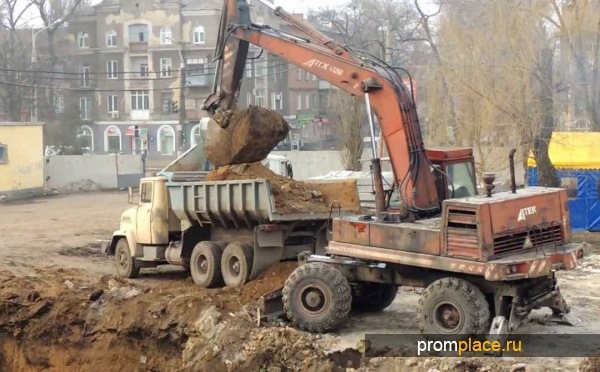

Опытные экскаваторщики, проработавшие много лет на стройке, положительно отзываются об этой машине. Можно много что делать этим экскаватором. Копать траншеи. Грейфером рыть колодец. Укладывать трубы вместо трубоукладчика. Забивать сваи молотом. Грузить щебёнку грейфером. Зубом-рыхлителем разрушать на куски твёрдый и мёрзлый грунт. Укладывать бетонные плиты крюком. Этих машин, к счастью, сделали в своё время достаточно много.

Эти машины помнят, уважают, и до сих пор работают на них.
