Коробка передач КПП МАЗ — обзор, схема переключения, характеристики

История автомобиля

В начале 90-х годов XX века Минский автомобилестроительный завод уже обрел достаточную популярность. Кроме того, разработки продолжали появляться, и очередной стал МАЗ-5516. Данная модель стала гордостью производителя как один из популярнейших самосвалов.

По истечении проверок, испытаний и прочих тестов, в 1994 году в свет вышел первый МАЗ-5516, готовый к использованию. Благодаря своей огромной грузоподъемности – 20 тонн, грузовик можно было применять в множестве сфер:

• Городское обустройство. Машина использовалась при перевозке асфальта и других материалов, вывозе отходов и мусора;
• Сельское хозяйство. Здесь транспорт применяли для транспортировки компоста, грунта, жидкости, урожая и удобрений;
• Строительство. Модель использовали для перевозки жидких растворов, сухих смесей, камней и кирпичей штабелями и насыпью.

Основной упор делался на третий пункт – строительство. Так как машина адаптировалась на транспортировку сыпучего груза, эта сфера, как никто другой, задействовала МАЗ-5516. А беря в расчет количество строительств после развала СССР, работы для самосвала было много.

Технические характеристики

МАЗ-5551 – двухосный самосвал с колесной формулой 2х4 и двойной ошиновкой задних колес. Кузов цельнометаллический, с автоматическим открыванием и закрыванием заднего борта. Разгрузка самосвала в базовой комплектации – задняя. Двигатель расположен продольно, под бескапотной кабиной. Все силовые элементы закреплены на металлической раме.

Двигатель

Наиболее часто на современных мазах установлены четырехтактные силовые установки Ярославского производства ЯМЗ-6563.10-03.

Основные параметры

• Тип – с воспламенением от сжатия и непосредственным впрыском топлива;
•  Рабочий объем – 11,15 л;
•  Количество и расположение цилиндров – 6, V-образное;
•  Степень сжатия – 17,5;
•  Мощность – 230 л.с. (169 кВт);
•  Максимальный крутящий момент при частоте вращения  коленчатого вала 1100-1300 об/мин – 90 Нм;
•  Минимальный удельный расход топлива – 200 г/кВт.ч;
•  Система турбонаддува – с промежуточным охлаждением надувочного воздуха. Теплообменник типа «воздух-воздух».

Двигатели оснащаются системой топливоподачи «Язда» с ТНВД типа «Компакт-40». Двигатель обеспечивает соответствие экологическим нормам ЕВРО-3.

Расход Топлива

Расход топлива у МАЗ-5551 составляет 22 л/100 км. С учетом большой емкости топливного бака (200 л) грузовик может покрыть без дополнительной заправки свыше 800 км.

Ходовая часть

Передняя подвеска выполнена на двух полуэллиптических рессорах с гидравлическими амортизаторами двухстороннего действия. Задняя подвеска на двух основных и двух дополнительных рессорах со стабилизатором поперечной устойчивости. Механизмы тормозов – барабанные. Привод основной тормозной системы – пневматический, раздельно на передние и задние колеса. Стояночный тормоз – на задние колеса с пневмоприводом, от пружинных энергоаккумуляторов. На автомобиль устанавливаются шины размером 12.00R20 мод. ИД-304.

Силовая передача

В базовой комплектации автомобиль оснащается механической пятиступенчатой коробкой передач ЯМЗ-236П. Синхронизаторы установлены на 2, 3, 4, и 5 передачах. Передача крутящего момента от двигателя на элементы трансмиссии осуществляется двухдисковым фрикционным сцеплением. Привод сцепления – гидравлический с пневматическим усилителем. Задний мост – двойная передача, состоящая из центрального редуктора и колесных передач. Передаточное число ведущего моста – 7,79. Карданная передача открытого типа с шарнирами на игольчатых подшипниках

Регулировка сцепления

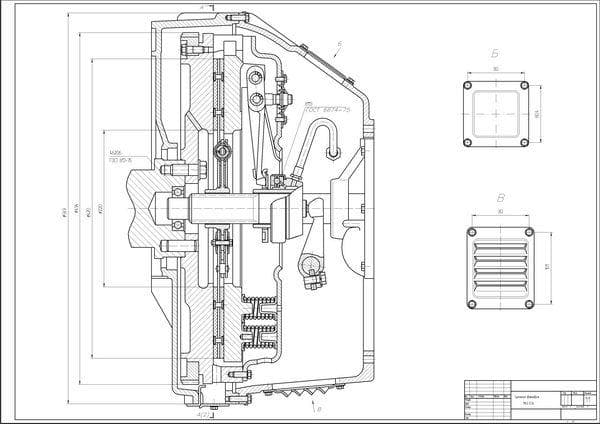

На МАЗ-5551 установлено традиционное для мощных грузовиков двухдисковое фрикционное сцепление. Элементы этого узла подвержены износу из-за значительных перегрузок при работе и требуют периодического обслуживания.

Регулировка сцепления МАЗ-5551 требуется, например, в следующих случаях:

• пробуксовка сцепления на высоких оборотах
• треск в момент переключения передачи
• сцепление отключается не до конца

Можно выделить три основных этапа:

1. Установка зазора 1 мм между регулировочными винтами и средним ведущим диском производится следующим образом:

• снять крышки люков, чтобы открыть доступ к сцеплению и маховику,
• при включенном сцеплении переместить рычаг КПП в нейтраль,
• отвернуть контргайки и ввернуть все регулировочные винты в средний ведущий диск до упора, маховик для этого нужно поворачивать,
• ослабить винты на 1 оборот и завернуть контргайки с небольшим усилием.

2. Обеспечение зазора 3,3…3,7 мм между гайкой и задней крышкой клапана. Для регулировки требуется ослабить контргайку и установить зазор нужной величины, подтянув регулировочную гайку.

3. Настройка свободного хода педали. Нормативная величина — 34-43 мм (измеряется линейкой при пустой пневмосистеме).

Сцепление

Однопроводная электрическая схема проводки обеспечивает бортовых потребителей электричеством напряжением 24 В. В качестве источников постоянного тока выступают две аккумуляторные батареи типа 6-СТ-182 или 6-СТ-190 и генератор переменного тока со встроенным регулятором напряжения.

Назначение КПП

В КПП находиться такой элемент, как шестерёнка, обычно их несколько, они соединены с рычагом управления передачами и именно за счёт их происходят переключения передач. С переключением передач регулируется скорость автомобиля.

То есть, иными словами, шестерёнки и есть передачи. У них разные размеры и разная скорость вращения. В процессе работы, одна цепляет другую. Система такой работы обусловлена тем, что большая шестерёнка цепляет меньшую по размеру, вращение увеличивается, а заодно и скорость автомобиля МАЗ. В случаях, когда малая шестерёнка цепляет большую, скорость, наоборот, падает. Коробка состоит из 4 скоростей плюс задняя. Первая считается самой низкой и с прибавлением каждой передачи автомобиль начинает двигаться быстрее.

Расположена коробка в автомобиле МАЗ между коленчатым валом и карданным. Первый напрямую идёт от двигателя. Второй напрямую связан с колёсами и приводит их работу в действие. Перечень работ, которые приводят к регулировки скоростей:

1. Мотор задаёт движение приводному и коленчатому валу.
2. Шестерёнки КПП получают сигнал и приходят в движение.
3. Используя рычаг переключения передач, водитель выбирают необходимую скорость.
4. Выбранная водителем скорость передаётся на карданный вал, который приводит колёса в действие.
5. Автомобиль продолжает своё движение на выбранной скорости.

Устройство КПП

В зависимости от модели авто, на новом КамАЗе схема управления и расположения передач трансмиссии может отличаться. Отечественные грузовики могут оборудоваться двумя типами коробок передач. Разница в том, что одни трансмиссии имеют пять ступеней переключения, а другие — десять. Эти модели называются 14 и 15. Пятиступенчатые трансмиссии обычно устанавливаются на автомобили, которые используются как индивидуальные машины. Десятиступенчатыми коробками обычно оснащаются грузовые транспортные средства, относящиеся к категории автопоездов.

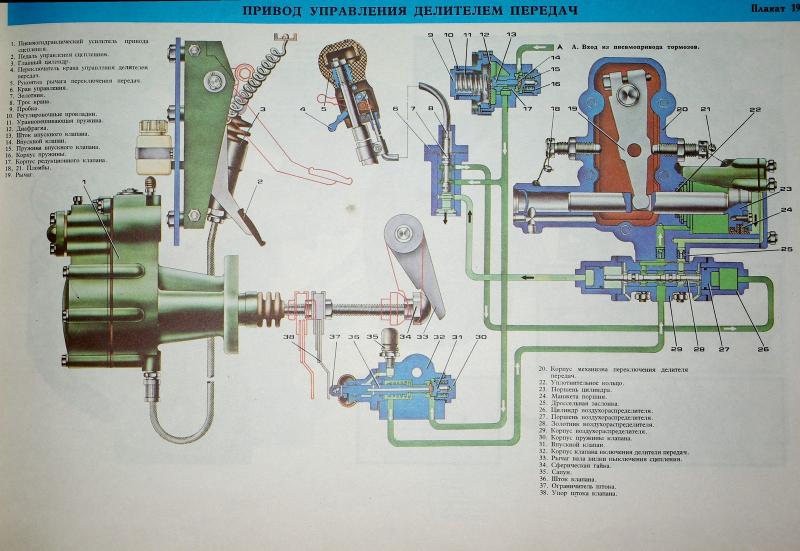

Схема привода управления камазовским делителем

По конструкции десятиступенчатая трансмиссия — коробка с пятью ступенями, дополненная редуктором-делителем. Благодаря устройству транспортное средство может использовать 10 передних передач, а также две задние. Когда было начато производство КамАЗов, рассчитывалось, что эти авто будут работать в условиях высокой грузоподъемности. Инженеры автомобильного концерна создали новую модель трансмиссии, которая получила название 152.

Ниже перечислены основные отличия КПП 152 и доработки, которые включает в себя эта модель коробки:

• трансмиссия стала оснащаться усиленным синхронизатором делителя;
• усилены шлицы, из коробки убраны их крепления;
• реализован другой метод фиксации шестеренок трансмиссии;
• высота зубьев КПП увеличена.

В усовершенствованной версии камазовской трансмиссии процесс управления и активации делительного устройства осуществляется с помощью пневматической системы.

Правильное использование этого узла в ходе управления коробкой передач чрезвычайно важно. Не менее важно, что техническое обслуживание, проверка агрегата на предмет поломок, его ремонт и сборка компонентов производились профессионалами. Этот процесс должен осуществляться с использованием специализированного оборудования и инструментов. Рассмотрим основные элементы, которые входят в конструкцию камазовской трансмиссии:

1. Картер. В этом узле установлены три вала — промежуточный, первичный и вторичный.
2. Блок с шестеренками. Они предназначены для включения задней передачи.
3. Верхняя крышка агрегата.
4. Механизм переключения передач. Этот узел считается сборно-разборным.
5. Мотор. Монтируется на передней части картерного устройства.

Видео про коробку передач ZF на КамАЗе 6520 снял и опубликовал пользователь Олег Копаев.

С делителем

Одной из особенностей трансмиссии отечественных грузовиков является возможность работы при пониженном либо повышенном режиме. Инженеры автоконцерна разрабатывали эти варианты, чтобы минимизировать нагрузку на автомобильный двигатель. Причем не важно автомобиль движется с грузом или пустой.

В соответствии со схемой коробки передач, делитель представляет собой механический редуктор. Главное его предназначение заключается в увеличении передаточных отношений основной трансмиссии.

Устройство делителя включает в себя:

1. Золотниковый кран, который применяется для управления редукторным устройством. Он устанавливается на опоре рычага переключения. Работает в режимах прямой и пониженной скоростей.
2. Редукционный клапан. Применяется для отбора сжатого воздушного потока из пневматического узла. Этот клапан стравливает воздух при слишком высоком давлении в системе. От данного устройства воздух поступает на управляющий кран, а также клапан включения делительного устройства. Это приводит к появлению одновременно двух контуров в системе управления ДВС.
3. Клапан включения делителя. Выполняет подачу сжатого воздушного потока на устройство, когда водитель отключает сцепление. Это дает возможность активировать и отключить пониженную скорость параллельно переключению передач на основной коробке.
4. Делительный механизм. Включает в себя поршень, установленный внутри цилиндра. Шток поршня подсоединяется к рычагу, установленному на валике вилки узла. Когда в устройство попадает сжатый воздух, это приводит к смещению поршня в определенном направлении. Его смещение способствует изменению режима работы.
5. Воздухораспределительный патрубок делительного механизма. Применяется для подачи воздушного потока в цилиндр узла.

Все о КПП МАЗ

Одним из знаменитых брендов Беларуси является «МАЗ». Производимая техника от Минского автомобильного завода (МАЗ), к которой относятся тягачи, лесовозы, большегрузные автомобили известна всему миру.

Составляющие части КПП МАЗ

КПП транспортного средства (МАЗ) включает несколько шестеренок, которые соединены с рычагом управления передачами. Каждая из имеющихся шестеренок выполняет свою функцию, вращается с определенной скоростью, обеспечивая эффективное управление машиной.

Производитель расположил коробку в автомобиле МАЗ между коленчатым и карданным валом. Коленчатый вал представляет собой комплектующую деталь, характеризующуюся сложной формой исполнения. К производству данного элемента предъявлялись высокие требования. Карданный вал является не менее надежным рабочим механизмом, функция которого заключается в передаче момента силы между валами.

Помимо валов, ступенчатая коробка передач на МАЗе включает картер, ступку, синхронизаторы. Регулировка скоростей на машине осуществляется путем смены передач. Взаимодействуя между собой шестеренки способны как увеличивать, так и уменьшать скорость МАЗа. Эффективно срабатывает рычаг с делителем передач.

Обратите внимание! Воздухораспределитель КПП МАЗ предназначен для переключения воздушных потоков. Устройство размещено в верхней крышке картера.

Раздаточная коробка МАЗ представляет собой сложный механизм, который обеспечивает блокировку колес, влияет на изменение передач.

КПП МАЗ с демультипликатором включает приводную шестерню промежуточного вала, который оснащен демпфером. Демпфер способствует уменьшению колебаний. Подушка МАЗ способствует подавлению шумов со стороны КПП во время езды.

Варианты КПП для большегрузных авто

8-ми ступенчатая КПП МАЗ характерна для транспорта, который имеет высокую грузоподъемность.

9-ти ступенчатые версии устанавливаются не только на мощные грузовики, но и на обычные автомобили.

5-ти ступенчатые КПП присутствуют на автомобиле МАЗ-500 с дизелем ЯМЗ-236.

16-ти ступенчатые версии встречаются на самосвалах, автомобилях КамАЗ. Масса коробки при этом превышает 250 кг. КПП ЗФ16S имеет переходную плиту, которая сообщается с двигателем, коробкой передач.

Автомобиль МАЗ с КПП ZF решают приобрести те, кто хочет насладиться полноценной ездой как в городских условиях, так и по пересеченной местности. Нередко данный тип КПП встречается на снегоуборочной технике.

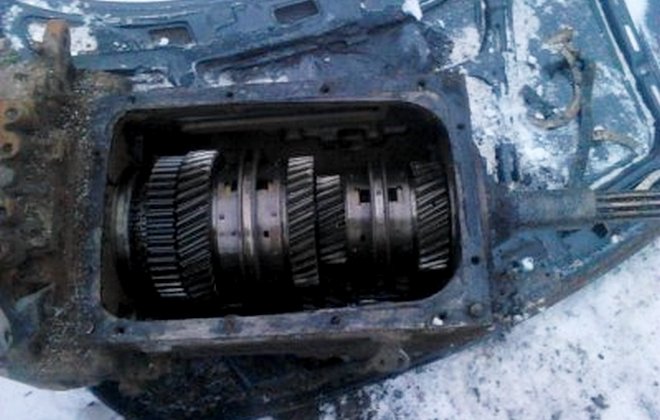

Необходимость ухода за КПП

Способствует продлению ресурса скоростной коробки – своевременное ее обслуживание. В частности, автовладелец должен следить за эффективностью работы шестеренок, рычага управления, контролировать уровень залитого в автомобильную систему МАЗ масла.

В случае необходимости ремонта коробки передач на МАЗ, необходимо демонтировать из штатного места коробку передач. Устройство должно быть визуально осмотрено на предмет внешних деформаций. Велика вероятность того, что именно это является причиной того, что КПП «не слушается» команд водителя. Если деформаций нет, можно приступать к разбору на составляющие КПП.

Если схема КПП МАЗ дала сбой, то станут проявляться следующие признаки:

• не срабатывают некоторые передачи, например, 4 и 5;
• отмечается затруднение ручного переключения.

Для промывки КПП требуется около 3-х литров специального масла. Ремонт КПП МАЗ может заключаться в восстановлении мостов, мойке, дефектации коробки. Также, ремонту подлежат картер и крышка.

Модели коробок переключения передач (КПП) устанавливаемых на автомобили МАЗ

Схема переключения передач МАЗ зависит от типа коробки передач установленной на различные модели автомобилей марки МАЗ. Если у Вас автомобили МАЗ 64229, МАЗ 54323, то на них установлена КПП ЯМЗ 238А. Она представляет из себя сочетание 4 –ех ступенчатой коробки и двухступенчатого демультипликатора. То есть фактически данная коробка передач восемиступенчатая.

Схема переключения передач Маз моделей MA3 555I, MA3 53371, МАЗ 5337, МАЗ 5433, MA3 54331 иная. Ведь коробка передач ЯМЗ 236П установленная на эти машины пятиступенчатая. Кроме всего прочего на некоторые модели МАЗ ставятся импортные КПП, которые адаптированы под двигатели установленные на МАЗах. Таким примером является ZF 16S-1650, которая имеет 16 ступеней, ZF «Ecomid» 9S 1310 имеет 9 ступеней. Эти коробки отличает высочайшее качество исполнения, большую надежность, но в то же самое время качественного технического обслуживания.

Такие различные коробки передач, в зависимости от модификаций автомобилей, делаются не просто так. Это дает возможность более легкого управления, повышения экономичности и увеличения срока службы механизмов двигателя и коробки передач.

Чтобы коробка передач служила долго мало соблюдать схему переключения передач МАЗ. Необходимо еще и правильно обслуживать. Своевременно проводить все необходимые регламентные работы по поддержанию коробки передач в исправном состоянии. Масло необходимо менять в соответствии с инструкциями. Слив проводить в нагретом состоянии через оба отверстия в поддоне.

Для промывания коробки передач МАЗа необходимо использовать веретенное масло. После этого запускаем двигатель и «гоняем» его 10 минут. После этого веретенку сливаем и наполняем новым согласно карте. Категорически запрещается промывать КПП керосином или соляркой, если не хотим, чтобы сломался масляный насос.

Современный демультипликатор КПП МАЗ служит для расширения возможностей стандартной коробки без изменения ее конструкции.

Механизм называют также делителем. В данной статье мы расскажем вам о том, как выбрать правильную модель устройства, а также опубликуем советы по ремонту агрегата.

Устройство и схема переключения

Устройство и схема переключения передач МАЗа зависит от модели коробки передач. Выделяют 5-ти ступенчатую, 8-ми ступенчатую и 9-ти ступенчатую коробку.

5 ступенчатая

Конструкция коробки передач с пятью ступенями в МАЗе включает в себя такие элементы, как:

• первичный, вторичный и промежуточный вал;
• вращающийся подшипник;
• шестерни;
• картер, переключатель и задняя крышка;
• крепежные элементы;
• емкость для масляной жидкости.

Механизм, который переключает передачи, находится в салоне транспортного средства. Когда рычаг переключательного устройства меняет свое положение, происходит сцепление шарнирного соединения с выемкой, которая расположена на одной из осей. В этот момент конец шарнира находится в жестком зацеплении с вилочным устройством.

Вилки входят в отверстие на ведущей шестерне переднего хода (передачи №1, 2, 3, 4) или в положении пятой передачи (задний ход). Начинается замыкание в цепи вращающего момента, из-за чего вторичная ось начинает свое движение.

8 ступенчатая

Устройство восьмиступенчататой коробки (КПП-202) включает в себя:

• картер;
• подвижные шестерни;
• вал промежуточного типа;
• шестерни постоянного зацепления;
• ведущий вал;
• шлицы;
• венец зубчатого типа;
• крышку;
• ведомый вал;
• блок шестерен заднего хода;
• осевой механизм реверса.

После того как транспорт двинется с места, наберет необходимую скорость, можно переключать передачи в следующем порядке: 4H-4B-5H. Для того чтобы активировать вторую скорость, нужно дождаться момента, когда частота вращения коленчатого вала увеличится до 2000 оборотов в минуту. Этот показатель можно отслеживать при помощи тахометра.

Для того чтобы включить задний ход, следует установить рычаг переключателя в нижнее положение.

9 ступенчатая

В конструкцию 9-ти ступенчатой коробки 238 с демультипликатором входят следующие детали и механизмы:

• картер сцепного устройства;
• прокладка;
• вилка переключения скоростей;
• правый вал;
• шайба шестерни реверса;
• ленивая шестерня заднего хода;
• роликовый подшипник вала промежуточного типа;
• крепежные болты и гайки;
• пружинная шайба;
• уплотнительное кольцо;
• стопорное кольцо;
• игольчатый подшипник;
• втулка вилки механизма сцепления.

Перед началом движения необходимо отключить сцепление. Перед тем как трогаться с места, необходимо проверить расположение рычага, он должен быть опущен. Переключение скоростных режимов осуществляется в несколько этапов. На первом этапе рекомендуется использовать следующую схему переключения: 1B-2B-3B. Во время дальнейшего движения можно перейти на схему: 4H-5B-5H.

Как переключать

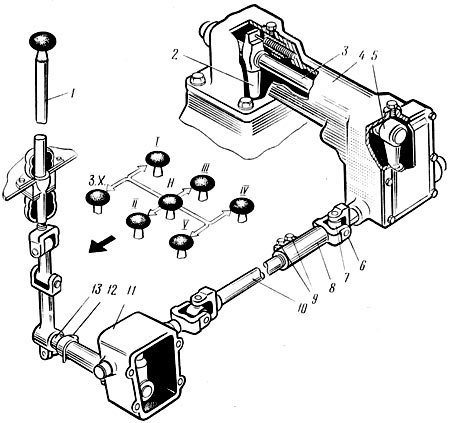

Стандартный вариант-схема управления для примера, присутствует на 500-ых МАЗах, Для тех, кто способен забывать в какой очередности все происходит, на рукоятках главного рабочего орудия изменения скорости-передачи нанесен рисунок. Выглядит он так:

1. — свободно гуляющая по горизонтальному среднему вектору рукоятка — «нейтралка»;
2. — влево-вверх – первая, -вниз – задний ход;
3. — центр-вниз – вторая, -вверх – третья;
4. — вправо-вверх – четвертая, -вниз – пятая.

В КПП с делителями-демультипликаторами рисунок либо остается и верхний и нижний диапазоны перекрываются при предварительном инициировании допкоробки, либо сама схема-рисунок усложняется, получая пару дополнительных «веток».

Передача «команд» от ручки-рычага посредством поперечного валика передается на проммеханизм, оттуда через основную тягу на промрычаг. Затем «включается» специальный осевой валик и приводит в движение сам рычаг переключения коробки.

Для такой «рабочей лошадки», как МАЗ-500 и его модификации, вследствие испытываемых нагрузок проблемы даже правильной переменой скорости-передачи не редкость. Возможных неисправностей, из-за которых схема КПП МАЗ работает не так как предусмотрено предостаточно, но наиболее распространенны три варианта.

1. Не «ловят» первая и задняя при нормальном функционировании остальных.

• Чтобы устранить подобную неприятность нужно отметить положение тяги к ее наконечнику, отпустить стяжные болты и провернуть наконечник по часовой стрелке примерно на 4-5 градусов (около 1 мм между метками). Затем болты затягиваются и проверяются функционал. Если проблема присутствует дальше, то повторяем операцию, то есть, смещаем наконечник еще немного.

2. При работающих остальных не срабатывают 4-я и 5-я.

• Делаем все то же, что и в предыдущем случае, но на этот раз наконечник нужно поворачивать против часовой стрелки.

3. Сама система работает нормально, но переключение затрудняется неправильным положением рычага (например, рычаг упирается в панель).

• Выставляем нейтраль и отсоединяем наконечник тяги от серьги механизма переключения. Убеждаемся, что рычаг механизма тоже в нейтральном положении – вилка расположена вертикально, а при угловом покачивании ощущается сопротивление вращению. Если все так, то заворачиваем до упора стопорный винт на промежуточном механизме, тем самым, фиксируя «намертво» промежуточный валик. Расслабляем стяжные болты и выставляем по длине тягу так, чтобы стопор-палец легко проходил через отверстия серьги и наконечника. Соединяем их и затягиваем стяжные болты. После этого отворачиваем стопорный винт проммеханизма на пять оборотов, и контрим его гайкой.

Кстати, после частичной разборки привода его регулировка проводится по такому же принципу.

Рассказываю и показываю

Для переключения делителя при любой включенной передаче или совместно с переключением передач в основной коробке необходимо предварительно перевести клавишу в новое положение. При нажатии на педаль сцепления произойдет переключение делителя. Переключение демультипликатора осуществляется при переходе с четвертой передачи на пятую или наоборот.

Для этого при движении на четвертой передаче необходимо предварительно перевести флажок из нижнего положения в верхнее, нажать на педаль сцепления и перевести рычаг переключения передачи в нейтральное положение. При этом включается контрольная лампа, и она остается включенной до тех пор, пока не будет закончено переключение демультипликатора.

Как переключать передачи на мазе с делителем

После того как лампа погаснет, можно включить пятую передачу и отпустить педаль сцепления. Переход с пятой передачи на четвертую выполняется в обратной последовательности. Включить четвертую передачу можно после того, как погаснет контрольная лампа. Допускается переключение с шестой на четвертую и с пятой на третью передачи.

Возможные неисправности и методы устранения

Возможные неисправности		Методы устранения
Затрудненное включение передач
неполное выключение сцепления (сцепление “ведет”) износ или повреждение синхронизатора, повреждены зубья зубчатых муфт		отрегулировать свободный ход педали если дефект является следствием неисправности деталей сцепления, заменить поврежденные детали заменить неисправный синхронизатор, заменить поврежденные детали
Повышенный шум при работе коробки передач
недостаточно масла в коробке передач износ подшипников валов коробки передач повышенный износ или скол зубьев		залить масло до уровня контрольного отверстия заменить неисправные подшипники заменить изношенные шестерни
Самопроизвольное выключение передач при движении автомобиля
неравномерный износ зубчатых муфт неисправности штоков и вилок механизма переключения передач повышенный износ подшипников коробки передач		заменить неисправные детали заменить неисправные детали заменить неисправные подшипники
Самопроизвольное выключение передач в демультипликаторе
поступление сжатого воз-духа в полость цилиндра противоположную включен-ной передаче износ подшипников вилки переключения диапазонов			заменить неисправные уплотнительные кольца золотника и впускного клапана воздухораспределителя заменить изношенные детали, отрегулировать положение штока цилиндра демультипликатора
Не включение или замедленное включение передач в демультипликаторе при нейтральном положении рычага в основной коробке. Лампа сигнализации долго не гаснет, воздух выходит через сапун воздухораспределителя
износ резины впускного клапана воздухораспределителя износ уплотнительного кольца впускного клапана воздухораспределителя неравномерное прилегание впускного клапана к корпусу заедание впускного клапана в отжатом положении заедание кромки манжеты в канавке поршня, износ или потеря эластичности манжет			заменить изношенный клапан заменить уплотнительное кольцо заменить неисправные детали очистить и смазать стержень впускного клапана, при необходимости заполировать заменить манжеты цилиндра переключения демультипликатора
Не включение или замедленное переключение передач в демультипликаторе при нейтральном положении рычага в основной коробке. Лампа сигнализации долго не гаснет, воздух выходит через сапун верхней крышки.
повреждение мембраны воздухораспределителя износ или потеря эластичности уплотнительных колец штока цилиндра переключения демультипликатора	заменить поврежденную мембрану заменить поврежденные кольца
Пропуск воздуха через сапун воздухораспределителя при включенной передаче в основной коробке
износ резины впускного клапана воздухораспределителя неплотное прилегание толкателя к впускному клапану в воздухорапределителе	заменить клапан заменить неисправные детали

Схема переключения передач МАЗ

Схема переключения передач МАЗ зависит от типа коробки передач установленной на различные модели автомобилей марки МАЗ. Если у Вас автомобили МАЗ 64229, МАЗ 54323, то на них установлена КПП ЯМЗ 238А. Она представляет из себя сочетание 4 –ех ступенчатой коробки и двухступенчатого демультипликатора. То есть фактически данная коробка передач восемиступенчатая.

Схема переключения передач Маз моделей MA3 555I, MA3 53371, МАЗ 5337, МАЗ 5433, MA3 54331 иная. Ведь коробка передач ЯМЗ 236П установленная на эти машины пятиступенчатая. Кроме всего прочего на некоторые модели МАЗ ставятся импортные КПП, которые адаптированы под двигатели установленные на МАЗах. Таким примером является ZF 16S-1650, которая имеет 16 ступеней, ZF «Ecomid» 9S 1310 имеет 9 ступеней. Эти коробки отличает высочайшее качество исполнения, большую надежность, но в то же самое время качественного технического обслуживания.

Такие различные коробки передач, в зависимости от модификаций автомобилей, делаются не просто так. Это дает возможность более легкого управления, повышения экономичности и увеличения срока службы механизмов двигателя и коробки передач.

Чтобы коробка передач служила долго мало соблюдать схему переключения передач МАЗ. Необходимо еще и правильно обслуживать. Своевременно проводить все необходимые регламентные работы по поддержанию коробки передач в исправном состоянии. Масло необходимо менять в соответствии с инструкциями. Слив проводить в нагретом состоянии через оба отверстия в поддоне.

Для промывания коробки передач МАЗа необходимо использовать веретенное масло. После этого запускаем двигатель и «гоняем» его 10 минут. После этого веретенку сливаем и наполняем новым согласно карте. Категорически запрещается промывать КПП керосином или соляркой, если не хотим, чтобы сломался масляный насос.

Схема передач МАЗ

Как происходит переключение

Разное покрытие или вариации отсутствия оного, изменение рельефа по вектору «вверх-вниз», движение порожняком, с средней или полной загрузкой – каждый из предложенных случаев требует какой-нибудь конкретной скорости кручения движителей-колес и усилия, с которым это все происходит.

У двигателя внутреннего сгорания есть определенные рамки по числовому выражению частоты и крутящего момента, расширить его, и получить возможность стабильного удержания в нескольких положениях, призвана коробка перемены скоростей.

При этом АКПП тоже имеют четко обозначенные реакции, а работа большегруза часто связана с умением быстрого, иногда даже неожиданного варьирования скорости-момента работы приводных валов. Особенно, если ехать приходится по дороге, состояние которой далекое от идеального. А так как управление МКПП выполняется дистанционно, посредством рычага-переключателя, то должно и знать, какие его положения какому моменту-скорости соответствуют.

Конечно, можно было бы сделать что то вроде линейного смещения, но в этом случае механизм-кулиса напоминал бы габаритами толстое коромысло, а возможно, что и в кабине стало бы тесновато. И это даже при стандартной 4-ех, 5-тиступке, а про 9-ти, 12-ти и 16-тиступенчатые трансмиссии и говорить не будем. Поэтому конструкторам и приходится все возможности «запихивать» в сложный, зато компактный рисунок-схему. А запомнить его необходимо потому, что несоответствие выбранной передачи-диапазона это не только проблемы с преодолением маршрута, но риск повышенного износа деталей, особенно если «неправильности» будут систематическими.

Как переключать

Стандартный вариант-схема управления для примера, присутствует на 500-ых МАЗах, Для тех, кто способен забывать в какой очередности все происходит, на рукоятках главного рабочего орудия изменения скорости-передачи нанесен рисунок. Выглядит он так:

1. свободно гуляющая по горизонтальному среднему вектору рукоятка — «нейтралка»;
2. влево-вверх – первая, -вниз – задний ход;
3. центр-вниз – вторая, -вверх – третья;
4. вправо-вверх – четвертая, -вниз – пятая.

В КПП с делителями-демультипликаторами рисунок либо остается и верхний и нижний диапазоны перекрываются при предварительном инициировании допкоробки, либо сама схема-рисунок усложняется, получая пару дополнительных «веток».

Передача «команд» от ручки-рычага посредством поперечного валика передается на проммеханизм, оттуда через основную тягу на промрычаг. Затем «включается» специальный осевой валик и приводит в движение сам рычаг переключения коробки.

Для такой «рабочей лошадки», как МАЗ-500 и его модификации, вследствие испытываемых нагрузок проблемы даже правильной переменой скорости-передачи не редкость. Возможных неисправностей, из-за которых схема КПП МАЗ работает не так как предусмотрено предостаточно, но наиболее распространенны три варианта.

1. Не «ловят» первая и задняя при нормальном функционировании остальных.

• Чтобы устранить подобную неприятность нужно отметить положение тяги к ее наконечнику, отпустить стяжные болты и провернуть наконечник по часовой стрелке примерно на 4-5 градусов (около 1 мм между метками). Затем болты затягиваются и проверяются функционал. Если проблема присутствует дальше, то повторяем операцию, то есть, смещаем наконечник еще немного.

2. При работающих остальных не срабатывают 4-я и 5-я.

• Делаем все то же, что и в предыдущем случае, но на этот раз наконечник нужно поворачивать против часовой стрелки.

3. Сама система работает нормально, но переключение затрудняется неправильным положением рычага (например, рычаг упирается в панель).

• Выставляем нейтраль и отсоединяем наконечник тяги от серьги механизма переключения. Убеждаемся, что рычаг механизма тоже в нейтральном положении – вилка расположена вертикально, а при угловом покачивании ощущается сопротивление вращению. Если все так, то заворачиваем до упора стопорный винт на промежуточном механизме, тем самым, фиксируя «намертво» промежуточный валик. Расслабляем стяжные болты и выставляем по длине тягу так, чтобы стопор-палец легко проходил через отверстия серьги и наконечника. Соединяем их и затягиваем стяжные болты. После этого отворачиваем стопорный винт проммеханизма на пять оборотов, и контрим его гайкой.

Кстати, после частичной разборки привода его регулировка проводится по такому же принципу.

Замена масла

Для того чтобы заменить масло в КПП МАЗа, необходимо:

1. Проехать около 5-10 км на транспорте, чтобы прогреть старое масло в коробке. При повышенной температуре оно становится жидким и его легко слить.
2. Через 10-15 минут после остановки мотора установить транспортное средство на подъемник или смотровую яму.
3. Снять защитную крышку картера.
4. Открутить пробку и проверить объем масляной жидкости в МКПП.
5. Проверить прокладку на износ, при необходимости заменить ее на новую.
6. Заменить износившиеся фильтрующие элементы.
7. Открыть сливное отверстие и слить масло в подготовленную емкость.
8. Залить новую масляную жидкость.
9. Закрутить крышку сливного отверстия.
10. Установить на место защитный кожух сцепления.
11. Завести двигатель, проверить уровень масла при различных скоростных режимах.

Замена масла необходима, когда проводится ТО или плохо включаются передачи.

Как снять и поставить коробку

Разборка коробки передач МАЗ:

1. Установить грузовик на специальную платформу.
2. Демонтировать аккумуляторы.
3. Убрать фильтрующие элементы воздушного типа.
4. Отсоединить брызговики, которые расположены в моторном отсеке.
5. Убрать поперечину переднего подвесного механизма.
6. Слить масло из КПП.
7. Отсоединить датчики скорости, выключатель реверса.
8. Демонтировать держатель жгута силового агрегата.
9. Ослабить крепежные болты.
10. Убрать с корпуса картера сцепного устройства электрический стартер, не отсоединяя его от провода.
11. Открутить от кронштейна КПП передний и задний опорный механизм.
12. Отсоединить левую опору и вывести первичный вал из зацепления.
13. Снять коробку передач.

Для того чтобы поставить камазовскую коробку на место, необходимо повторить все действия в обратном порядке.

Регулировка привода коробки передач МАЗ-64227, МАЗ-53322

Привод коробки передач автомобилей МАЗ-64227, МАЗ-53322 в процессе эксплуатации предусматривает следующие регулировки:

• положения рычага 3 (рис.37) переключения передач в продольном направлении;
• положения рычага переключения передач в поперечном направлении;
• блокировочного устройства телескопических элементов продольной тяги.

Для регулировки угла наклона рычага 3 в продольном направлении необходимо ослабить гайки болтов 6 и перемещением тяги 4 в осевом направлении установить угол наклона рычага примерно 85° (см. рис.37) при нейтральном положении в коробке передач.

Регулировка положения рычага в поперечном направлении осуществляется изменением длины поперечной тяги 77, для чего необходимо отсоединить один из наконечников 16 и, отвернув гайки, отрегулировать длину тяги так, чтобы рычаг управления коробкой, находясь в нейтральном положении против включения 6-2-й и 5-1-й передач, имел примерно угол, равный 90° к горизонтальной плоскости кабины (в поперечной плоскости автомобиля).

Регулировку блокировочного устройства привода переключения передач нужно производить следующим образом:

• поднять кабину;
• расшплинтовать палец 23 и отсоединить тягу 4 от вилки 22;
• очистить серьгу 25 и внутреннюю тягу от старой смазки и грязи;
• задвинуть внутреннюю тягу 5 до «щелчка» блокировочной втулки 21;
• расконтрить гайку серьги 25;
• вставив отвертку в шлиц хвостовика 24 внутренней тяги, вывертывать ее до исчезновения углового люфта серьги;
• удерживая хвостовик 24 от проворачивания, затянуть контргайку;
• проверить качество регулировки.

При смещении блокировочной втулки 27 в сторону пружины 19 внутренняя тяга должна вытягиваться без заеданий на всю длину, а при задвигании тяги внутрь до упора в пазы блокировочная втулка должна перемещаться четко со «щелчком» до упора втулки в нижний выступ серьги.

При регулировке привода следует соблюдать следующие требования:

• регулировку производить при поднятой кабине и при неработающем двигателе;
• не допускать изгиба и погнутости наружной и внутренней подвижных тяг;
• во избежание поломки подсоединение тяги 4 к вилке 22 производить так, чтобы отверстие в серьге под палец 23 располагалось над продольной осью тяги 4;
• нейтральное положение коробки передач при поднятой кабине проверять свободным перемещением рычага 18 механизма переключения
• передач в поперечном направлении (относительно продольной оси автомобиля). Валик 12 при нейтральном положении коробки имеет осевое перемещение, равное 30-35 мм; при этом ощущается сжатие пружины.

Кулиса на МАЗе

Кулисой коробки передач называют многорычажный механизм узла, который связывает собой рычаг для переключения передач и шток, который подводится к коробке. Расположение кулисы, как правило, производится под дном автотранспорта, там же, где и кардан. Данное размещение способствует тому, что внутрь механизма может попасть грязь, что повлечет за собой ухудшения свойств смазывающих масел и в последствии износа механизма.

Назначение и роль дистанционного механизма переключения передач

Выполняет одну главную функцию — точную передачу движений рычага переключения передач, установленного в кабине, на механизм выбора передач, расположенный в крышке коробки передач. Также на детали, непосредственно связанные с механизмом, возлагаются функции по регулировке хода и положения рычага скоростей в поперечном направлении (то есть, его ход вправо и влево).

Проще говоря, кулиса заменяет собой рычаг, который во многих автомобилях устанавливается непосредственно на крышке коробки и выходит в пол кабины. Рычаг механизма за счет привода повторяет все движения рычага в кабине, обеспечивая перемещение штоков механизма выбора передач и, соответственно, переключение передач.

Механизм переключения передач играет одну из ключевых ролей в управлении коробкой, поэтому очень большое внимание уделяется его надежности и долговечности, и все это достигается простой и эффективной конструкцией.

Устройство

Кулиса представляет собой составной механизм, служащий для связи ручки переключения передач с коробкой. По конструкции он может состоять из нескольких тяг, рычагов, тросов, коромысла, пружин, системой карданных соединений и других вариантов.

На различных марках автомобилей конструкция кулисы имеет свои особенности, что связано с расположением КПП и способом соединения ручки переключения передач со штоком коробки.

Так, например, на заднеприводных автомобилях ВАЗ классической серии, таких как ваз 201-07, рычаг переключения передач установлен непосредственно на корпусе самой КПП и, соответственно, не имеет каких-либо деталей привода.

Саму ручку переключения в обиходе называли кулисой, что и перешло на другие модели авто, где ручка уже конструктивно отделена от коробки и соединяется с ней посредством кинематической связи.

Это, в частности, переднеприводные модели ваз, как и большинство других марок авто, уже имеют привод из механизмов от ручки передач до штока КПП, который и носит название кулиса коробки передач.

Признаки неисправности кулисы:

• Тугое переключение передач;

• Сильный люфт ручки КПП;

• Включается не та передача, то есть вместо одной включается другая;

• Возможно включить лишь некоторые передачи, остальные не включаются;

• Звук при включении, напоминающий хруст.

Регулировка кулисы МАЗ

Потому, важно регулярно проверять и регулировать кулису коробки передач. Первоначально необходимо ровно выставить и зажать основание рычага, это позволяет избавиться от нечеткости включения передач, которая возникает со временем при эксплуатации транспортного средства.

Данная тяга содержит два специальных наконечника, которые регулируют движение рычага в горизонтальном направлении, иными словами, если, совершая действие включения крайних рядов, рычаг сталкивается с «препятствием», то необходим тягу удлинить. Если же кулиса коробки передач, встречает «препятствие» в момент переключения передачи вперед, то необходимо удлинять все «ружье» полностью. А при «стопорении» кулисы в движении вертикального хода, иными словами вперед-назад, требуется укорачивать длину ружья .

Когда же шатается ручка системы включения и выключения передач вправо-влево и нет чувства фиксации, то в верхней части, корпуса кулисы нужно отпустить контргайку и при используя отвертку, слегка открутить винт , что позволит зафиксировать штоковый момент выбора передач в нейтральном положении. После чего, необходимо проверить возможность рычага двигаться в направлении вперед и назад до полного упора пружины, затем – требуется вывернуть винт до момента пока шток не начнет туго двигаться и щелкать.

Схема работы по регулировке кулисы

Для регулировки не потребуются какие-либо сложные приспособления, специальные инструменты, либо большой опыт работы. Операция не сложная и ее может выполнить своими руками практически каждые автовладелец, не обращаясь в центр сервисного обслуживания.

Регулировка требуется после каждого снятия коробки передач, либо при отпускании крепления кулисы и неправильной работы ручки переключения.

Существует два общих варианта регулировки:

• По передаче заднего хода. Для этого автомобиль устанавливается на смотровую яму (подъемник, эстакада), ставится ручник и дополнительно под колеса ставятся противооткатные упоры.

Работу желательно выполнять с помощником. Один находится в салоне автомобиля, а второй в смотровой яме под днищем кузова. Находящийся в снизу кузова отдает крепление хомута штока КПП, а второй в салоне переводит рычаг переключение коробки в положение наиболее удобное для включения передачи заднего хода. После чего хомут на штоке затягивается, и регулировка считается законченной.

• По первой передаче. Включается первая передача и отпускается хомут крепления кулисы к штоку коробки передач. Затем шток КПП поворачивается против хода часовой стрелки до ощутимого упора и хомут затягивается.

В обоих вариантах проверяется четкость включения передач и при необходимости регулировку повторяют, добиваясь необходимого результата.

В зависимости от конструкции могут существовать и другие варианты регулировки кулисы. Поэтому перед проведением работы на своей модели авто, рекомендуем ознакомится с приложением к обслуживанию, где указан конкретный способ регулировки привода кулисы.

По каким причинам плохо включаются передачи?

Затруднительное включение передач может случится в результате неправильной эксплуатации коробки, так и из-за эксплуатации автомобиля по плохим дорогам. Проблемы с коробкой передач рано или поздно встречаются у поддержанных авто.

Если у Вас при попытке включить другую передачу возникают трудности, переключить не удается либо происходит с большим усилием, то явно имеются неисправности. Чаще всего автовладельцы обращаются в автосервис, когда у них тяжело включается первая передача либо задняя. Достаточно распространенная проблема на автомобилях ВАЗ и Форд Фокус.

Почему тяжело включаются передачи на МКПП

Проблемы с переключением передач на механике чаще всего возникают по следующим причинам:

• Наиболее распространенная проблема — неисправность сцепления. Задняя скорость в такой ситуации включается с треском. Происходит это из-за того, что шестерня накладывается на зубец. Задняя скорость — единственная передача в коробке, не имеющая синхронизаторов. По этой причине неисправность сцепления так очевидно на ней проявляется.
• Вторая причина – дефект механизма, отвечающего за выбор передачи. Проявляется данная поломка, когда машина стоит, и Вы пытаетесь включить передачу.
• Третья – сильный износ синхронизаторов коробки. Преимущественно поломка встречается с теми, которые чаще всего используются. Это первая, вторая и третья передача. Сильный износ синхронизаторов проявляется только на переключении во время движения.

Чтобы предотвратить возможные неисправности КПП производите регулярное техническое обслуживание, меняйте масло вовремя, и при незначительных сбоях поспешите на диагностику. Так Вы сэкономите время и деньги в будущем.

Как поступить, если тяжело включается задняя передача?

При возникновении затруднения с включением задней скорости выполните одно из следующих действий:

1. Когда почувствовали, что передача не до конца дошла, то слегка отпускайте сцепление, и передача вставится до конца.
2. Выжмите полностью сцепление и только спустя несколько секунд вставьте заднюю скорость.
3. Выжмите сцепление, выставьте нейтральную передачу и отпустите сцепление. После этого выжмите и включите заднюю передачу.
4. Включите заднюю скорость через другую. Например, сперва включите 4-ю, а затем переключите на заднюю.

Тяжело включается первая передача

Многие водители, которые сталкиваются с данной ситуацией пытаются силой протолкнуть селектор коробки, что включить 1-ю скорость. Но это в корне не верно и так делать не нужно.

В сложившейся ситуации необходимо применять способ перегазовки. Суть его в следующем:

1. Двигаясь на второй передаче, выжмите сцепление и установите нейтральное положение и отпустите сцепление после этого.
2. После этого необходимо нажать на педаль газа, увеличив обороты до 2.5 тыс.
3. Следующим шагом Вам необходимо снова включить сцепление, нажав на педаль до упора, и включить первую скорость на коробке. Если по-прежнему возникают сложности с этим, то необходимо повторить, т.к. Вы слишком мало дали газу, было слишком мало оборотов.
4. Если все действия будут выполнены верно, то первая скорость включиться без каких-либо трудностей и звуков.

Однако, не стоит данный способ применять на постоянной основе, когда тяжело включаются 1-я передача. Данный метод временный, чтобы хотя бы без проблем доехать до СТО. В любом случае коробку придется ремонтировать.

Полезные советы

КПП МАЗ – надежный механизм современного грузовика.

Итак, стальной промежуточный вал КПП МАЗ цементируется на зубьях. Деталь требует ремонта в следующих случаях:

• Обломанные зубья;
• Износ;
• Выкрашивание поверхности.

Для ремонта коробок МАЗ ставят специальный венец. Отжигают аккуратно шейку.

Венец детали доводят до высокой температуры на высокочастотном оборудовании. Выполняют правку вала, устраняя биение с помощью гидравлического пресса.

Для исправления центровых отверстий применяют станок.

1. Венец напрессовывают.
2. Создают натяжение не более 0,05 мм.
3. Выполняют термообработку стального венца.
4. Для приваривания используют круговой шов и электрод.

Срочный ремонт КПП МАЗ с делителем поврежденной шейки под подшипник выполняют наплавкой, с помощью хромирования.

Стальной блок шестеренок заднего хода цементирую на зубьях. Ремонт коробок МАЗ проводят при:

1. Резких обломах на зубьях;
2. Выкрашивании;
3. Износе.

Венец с дефектами отжигают. Нагревают деталь до 800 градусов. Ставят новый, напрессовывая аккуратно запчасть на шейку. Обеспечивают натяжение до 0,08 миллиметров.

Если в процессе разборки и сборки КПП МАЗ деформировались отверстия под подшипники, выполняют шлифовку.

Прочную шестерню коробки передач отжигают в электропечи. Удаляют зубья с повреждениями. Отверстия растачивают для установки венца. Для обработки используют токарно-визерный станок. После запрессовки проверяют биение.

Ремонт КПП МАЗ с делителем корпуса насоса необходим при поломке:

• Гнезд под шестеренки;
• Оси;
• Отверстий (появляются во втулках).

Для восстановления гнезд выполняют расточку. При разборке и сборке КПП МАЗ торцуют все отверстия под болтовое соединение. Установив корпус, обрабатывают торец.

Если в результате износа диаметр шестерни стал меньше 13,95 миллиметров, запчасть заменяют новой.

• В корпусе делают небольшое отверстие.
• Ось с дефектом выпрессовывают.
• Устанавливают новую деталь гнездо заваривают электродом.
• Ось должна утопать в поверхности корпуса на 1 мм.

Если износились отверстия во втулке, необходимо закрепить метчик. Для ремонта коробок МАЗ:

1. Вращают корпус, вворачивают деталь.
2. Втулку выпрессовывают.
3. Ставят новую запчасть.

Если на основании насоса видны задиры и риски, проводят ремонтные работы, а также разборку и сборку КПП МАЗ.

Шлифовку торцовой поверхности выполняют на специальном станке. Участок должен быть выше на 0,5 миллиметров.

Рекомендации по ремонту

Хотите, чтобы ваша коробка с делителем сохранялась в хорошем состоянии долгие годы? Тогда за ней нужен уход и элементарные проверки. Необходимо следить за работой таких элементов, как шестерёнки, ступка, сам рычаг управления и так далее. Случилось так, что поломки уже не избежать? Мы дадим вам следующие рекомендации для самостоятельного ремонта:

• подробно ознакомиться со схемой и инструкцией вашего механизма;
• для того чтобы провести ремонт, в первую очередь необходимо снять коробку полностью и только после можно приступать к ремонту;
• после того как вы вытащите её наружу, не спешите разбирать её полностью, иногда проблема находится на поверхности, обращайте особое внимание на все детали, если увидите подозрительное «поведение», то скорее всего проблема именно в этом элементе;
• если же вам всё-таки придётся разбирать коробку полностью, складывайте все детали в порядке разбора, для того, чтобы не запутаться в момент, когда вы будете собирать её обратно.

Если вы не уверены в своих силах, не имеете определённых навыков и знаний, обратитесь в сервисный центр.
