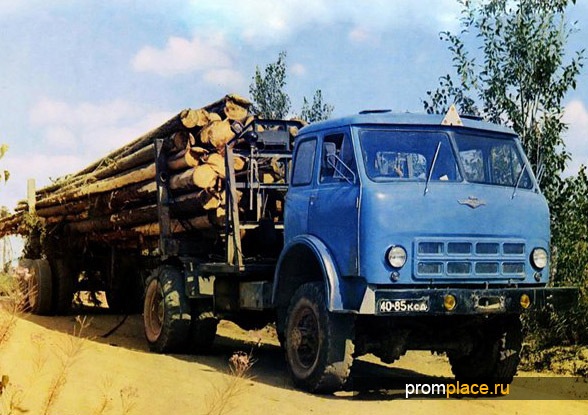

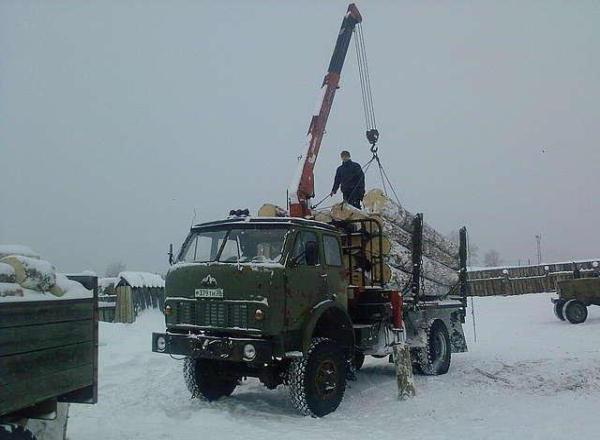

Лесовоз МАЗ-509 — технические характеристики и устройство самосвала

История выпуска МАЗ-509

Перед разработчиками МАЗ-509 стояла задача — создать достойную альтернативу устаревшим на тот момент грузовикам 200 серии. В это время в Минский автозавод вкладывались значительные средства, и автомобиль должен был стать наглядным свидетельством того, что предприятие не только полностью восстановилось после войны, но и успешно развивается.

Цель была достигнута — в послевоенную серию вошли самосвал МАЗ-500 (пять модификаций) и полноприводной МАЗ-505. Все эти модели до сих пор можно увидеть в рабочем состоянии, а также на многочисленных видео, доказывающих высокое качество проектирования и сборки.

Грузовик выпускался в нескольких комплектациях

Многие технические решения были применены впервые. Например, убедиться в целесообразности бескапотной компоновки разработчики могли только на зарубежном опыте, в отечественном автомобилестроении она ранее не применялась. При этом времени на выпуск опытных экземпляров и обкатку разработок не было — все новинки сразу запускались в серийное производство. Каждый узел, каждая деталь, будь то приборная панель или рессора, испытывались в рабочих условиях.

Необходимость совмещать разработки с серийным выпуском привели к тому, что автомобили сходили с конвейера небольшими партиями,  каждая следующая дорабатывалась по сравнению с предыдущей. Для советского автомобилестроения это был практически уникальный опыт, когда преимущества перспективной разработки не только не были уничтожены некачественной сборкой, но, напротив, были многократно протестированы в «полевых условиях» и доведены до совершенства.

В результате технические характеристики МАЗ-509 завоевали ему славу одного из лучших грузовых автомобилей страны. Мощный, проходимый, надёжный — он широко применялся на строительных площадках, карьерах, лесоразработках и пр.

Обновленный автопарк

Изначально 500-я серия, к которой принадлежит данный автомобиль, являлась прогрессивной и перевернула в некоторой степени сознание советских инженеров и водителей. А все потому, что разработчики машины предложили разместить мотор непосредственно под кабиной, а не впереди нее, как это было ранее. Также сама кабина получила свойство опрокидывания, что давало возможность легко добраться до основных узлов МАЗ-509.

Кроме того, отсутствие капота дало возможность нарастить длину всего грузовика и увеличить его грузоподъёмность. Изначально такое инженерное предложение было встречено в штыки, однако зарубежный опыт показал, что подобные машины вполне жизнеспособны, и потому техническая комиссия одобрила проект.

Достойная смена

Поэтапная техническая модернизация машины привела к тому, что она смогла быстрее ехать. Скорость движения грузовика увеличилась с 60 км/ч до 65 км/ч, что стало возможным благодаря изменению передаточных отношений коробки передач. МАЗ-509 отличался от своего прародителя и тем, что имел более широкую колёсную базу, величина которой выросла сразу же на 10 сантиметров.

Также появилось двухдисковое сцепление, и увеличилась грузоподъемность (на полтонны). Передний мост также претерпел изменения: на нем были установлены обычные редукторы вместо планетарных.

Конструктивный ряд

В ассортименте белорусского завода разработана масса модификаций для транспортировки леса. Среди них:

1. МАЗ-тягач с удлиненной рамой (сортиментовоз), рассчитанный на транспортировку короткого леса, отличается высокой проходимостью, способен перевозить груз на любые расстояния.
2. Грузовики с коником поворотного типа, взаимодействуют с прицепным роспуском. Транспорт имеет хорошую маневренность и отлично подходит для локальных перемещений.
3. Полуприцеп в паре с седельным тягачом позволяет транспортировать лес любой длины.
4. Прицепы для поездок в составе автопоезда.
5. Манипуляторы, оснащенные ковшом, работающие с трубами и лесом-кругляком.

Новые модели оснащаются телескопической стрелой, которая складывается в тройном положении и может достигать вылета порядка семи метров.

Новые модели

В начале 90-х белорусские разработчики пустили в серию более современный лесовоз МАЗ-6317, который выпускался в двух интерпретациях (сортиментовоз и прицеп-пропуск). Такой подход позволил унифицировать узлы и агрегаты для работы с различными видами леса.

Технические показатели этой модели:

• тип силовой установки – дизель;
• формула привода – 6*6:
• мощность мотора – 420 лошадиных сил;
• коробка передач – механика с девятью ступенями;
• предельный скоростной показатель – 80 километров в час;
• грузоподъемность (т) – 1,34/2,91 (в зависимости от модификации);
• длина/ширина/высота (м) – 1,03/2,55/4,0 или 7,82/2,5/3,52.

Следующая модель МАЗ-6303 – лесовоз, который выпускается до сих пор. Этот сортиментовоз дополнительно оборудован гидроманипулятором и подпорками. Его технические показатели:

• мотор – дизель;
• привод – 6*4;
• показатель мощности – 400 лошадиных сил;
• грузоподъемность – 15,8 тонны;
• КПП – 9 ступеней, механика;
• предельная скорость – 90 километров в час;
• габариты (м) – 6,6/2,5/3,7 (длина/ширина/высота).

Данная машина широко используется благодаря наличию сервисных центров и доступности деталей практически по всему бывшему СССР.

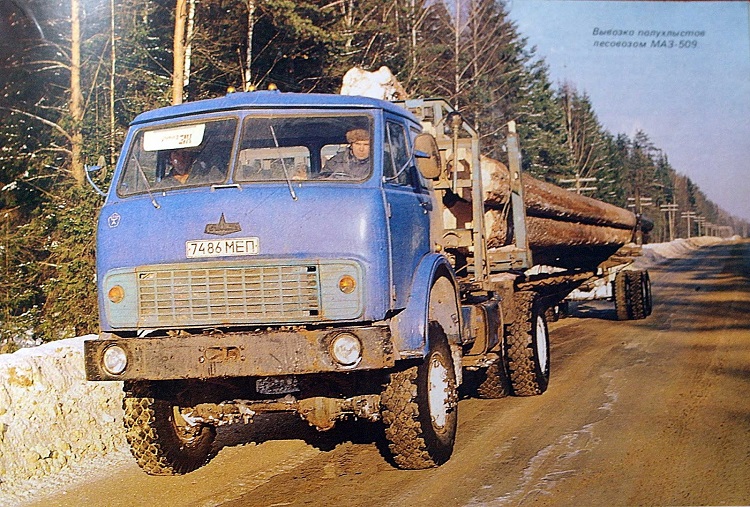

Устройство лесовоза МАЗ-509

Автомобиль проектировался специально для работы на вывозке леса, поэтому получил усиленную раму, позволявшую перевозить грузы по дорогам с глубокими колеями и заходить в зону лесоразработки. Для облегчения погрузки и выгрузки автомобиль оснащали мощной лебедкой. Прицеп-роспуск имел устройство самозатаскивания, позволявшее сложить его и загрузить на тягач, тем самым превратив лесовоз в двухосный грузовик. Это было особенно удобно при перегонах пустого автомобиля.

При разработке серии были реализованы инновационные для того времени технические решения, большинство которых оправдала себя, но часть была признана неподходящими. Например, бескапотная компоновка существенно уменьшила габариты, полностью оправдав надежды проектировщиков. Но передний мост с планетарным дифференциалом, которым оснащали первую партию 509П, было решено заменить на обычный.

На автомобили устанавливали мощный шестицилиндровый мотор с водяной системой охлаждения. Мощность мотора позволяла использовать лесовоз в качестве седельного тягача для прицепов и полуприцепов. Улучшенная коробка раздаточная обеспечила увеличение скорости и грузоподъемности. Также была усовершенствована трансмиссия и другие узлы и агрегаты.

Конструктивные особенности

Как сказано, построен лесовоз был на базе МАЗ-500, но обладал он рядом отличий. На то время все грузовики МАЗ являлись одними из самых современных в СССР, но от МАЗ-500 лесовоз отличался довольно серьезно по трансмиссии.

А вот трансмиссия, которая использовалась на МАЗ-509, была несколько иной, чем у других моделей. Лесовоз был первым автомобилем Минского завода, который оснащался полным приводом. Помимо этого для лесовоза была пересмотрена и коробка передач. У моделей МАЗ-509 она была 5-скоростной, отличались и передаточные числа коробки. Поначалу на лесовозы устанавливался передний мост с планетарным редуктором, от которого быстро отказались в пользу моста обычной конструкции.

Используемые полуприцепы

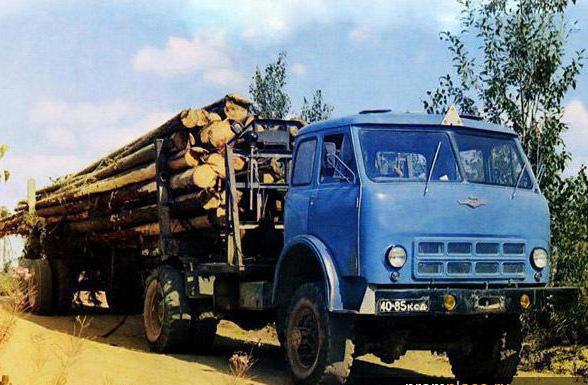

Для перевозки древесины с данным тягачом использовалось два прицепа-роспуска — ГКБ-9383 и ТМЗ-803М. Эти прицепы были двухосными и оснащались механизмом самозатаскивания. Данный механизм позволял складывать тележку прицепа и грузить ее на тягач.

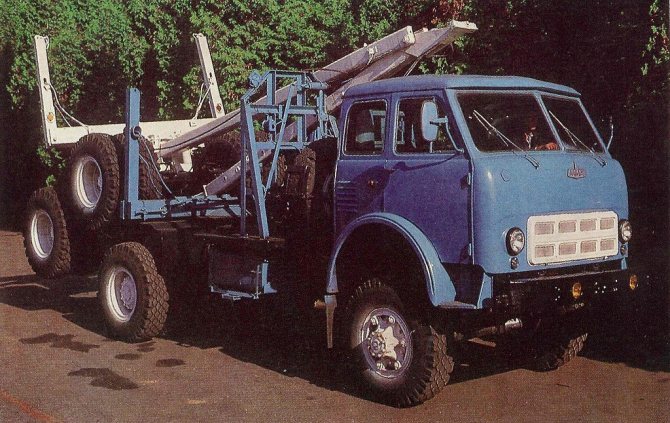

Когда тележка не использовалась и была погружена на тягач, МАЗ-509 являлся двухосным, когда же требовалась перевозка древесины, прицеп раскладывался и лесовоз становился четырехосным, с двумя ведущими мостами. Использование данных прицепов-роспусков позволяло перевозить на МАЗ-509 древесину длиной 17-27 м.

Предназначение

МАЗ-509, рама которого отличалась повышенной жесткостью, был разработан и служил для перевозки лесоматериалов как по специальным дорогам, так и по щитовым колеям. При этом он имел возможность заходить в лесоразработку. Для обеспечения оптимальных условий погрузки/выгрузки машина с 1969 года начала снабжаться лебедкой, имеющей поворотный конник и откидывающиеся стойки.

Конник был способен выдерживать нагрузку, равную 5500 кгс. Грузовик оснащался прицепом-роспуском: ТМЗ-803М или же ГБК-9383. Эти механизмы имели две оси и устройство самозатаскивания, которое позволяло при необходимости сложить тележку прицепа и отгрузить ее на тягач. В те моменты, когда тележка не эксплуатировалась и была загружена на тягач, МАЗ становился двухосным.

Технические параметры

Ниже приведены характеристики, которые имеет МАЗ — тягач 509-й серии:

• ширина/высота/длина – 2,6/2,9/6/77 метров;
• база колес (м) – 3,95;
• снаряженный вес (т) – 8,8;
• дорожный просвет – 30 сантиметров;
• мощность мотора – 200 конских сил при объеме 11,15 литра;
• предельная скорость (км/ч) – 65 при среднем расходе горючего 48 литров на сотню километров;
• грузоподъемность по максимуму (т) – 21.

Лесовозы МАЗ этой серии подразделялись на три основные модификации (509П, 509А, 509), главные отличия между которыми состояли в трансмиссионном узле, экстерьере и некоторых технических деталях.

Новые модели

В начале 90-х белорусские разработчики пустили в серию более современный лесовоз МАЗ-6317, который выпускался в двух интерпретациях (сортиментовоз и прицеп-пропуск). Такой подход позволил унифицировать узлы и агрегаты для работы с различными видами леса.

Технические показатели этой модели:

• тип силовой установки – дизель;
• формула привода – 6*6:
• мощность мотора – 420 лошадиных сил;
• коробка передач – механика с девятью ступенями;
• предельный скоростной показатель – 80 километров в час;
• грузоподъемность (т) – 1,34/2,91 (в зависимости от модификации);
• длина/ширина/высота (м) – 1,03/2,55/4,0 или 7,82/2,5/3,52.

Следующая модель МАЗ-6303 – лесовоз, который выпускается до сих пор. Этот сортиментовоз дополнительно оборудован гидроманипулятором и подпорками. Его технические показатели:

• мотор – дизель;
• привод – 6*4;
• показатель мощности – 400 лошадиных сил;
• грузоподъемность – 15,8 тонны;
• КПП – 9 ступеней, механика;
• предельная скорость – 90 километров в час;
• габариты (м) – 6,6/2,5/3,7 (длина/ширина/высота).

Данная машина широко используется благодаря наличию сервисных центров и доступности деталей практически по всему бывшему СССР.

Лесовоз МАЗ с гидравлическим манипулятором является представителем спецтехники, используемой на лесозаготовках и при транспортировке древесины. Высокие показатели производительности и эффективности обеспечиваются благодаря КМУ (крану-манипулятору универсальному) с возможностью захвата сортимента. По характеристикам грузовики не уступают отечественным и зарубежным аналогам.

Лесовозы МАЗ серии 6312А9 используются для перевозки сортимента, досок и других деревянных заготовок и изделий. Грузовик оснащен дизельным силовым агрегатом ЯМЗ-65010 с турбоподдувом.

При максимальной грузоподъемности 2,32 тонны предельная скорость машины составляет 85 километров в час. Масса авто при полной загрузке – почти три с половиной тонны.

Особенности

Лесовоз с манипулятором, изготовленный на базе МАЗ-6303, получил ряд улучшений и доработок. Среди них можно выделить следующие аспекты:

• произведена модернизация шасси;
• усилен надрамник;
• смонтированы две пары коников, позволяющих удерживать и надежно фиксировать сортимент;
• установлена пара лебедок;
• между кабиной и платформой оборудована специальная заградительная пластина;
• возможность установки нескольких видов гидравлических манипуляторов (от СФ-62 до СФ-85СТ).

Новые лесовозы МАЗ доказывают, что их применение помогает транспортировать лес разной категории в экстремальных условиях. Это достигается благодаря повышенной проходимости грузовика, его улучшенным техническим параметрам, а также соответствию всем требованиям безопасности.

Плюсы и минусы

К достоинствам лесовозов от Минского автозавода относятся следующее:

• прекрасный показатель проходимости всех модификаций для транспортировки леса;
• возможность выбора оптимального варианта среди разнообразия моделей;
• высокие показатели качества в сочетании с адекватной ценой;
• унификация запасных частей и агрегатов;
• большой ассортимент подержанных, но полностью работоспособных авто;
• постоянное усовершенствование производства и внедрение современных технологий;
• наличие запчастей в избытке и расширенное сервисное обслуживание по всей стране.

К недостаткам относится тот факт, что уровень комфорта и дополнительного оснащения пока несоизмерим с зарубежными аналогами. Однако доступная цена в сочетании с надежностью и простотой обслуживания практически компенсируют этот аспект.

На постсоветском пространстве сложно найти транспортное средство для перевозки леса лучше, чем сортиментовозы МАЗ. В работе можно встретить еще первые модификации, которые создавались десятки лет назад, при этом они показывают отличные результаты. Новые модели, которые выпускаются серийно, стали на порядок экономичнее, производительнее и функциональнее.

Характеристики	Показатели	Ед. измерения
Длина (со сложенным прицепом)	мм	6770
Ширина	мм	2600
Высота	мм	2900
Колесная база	мм	3950
Клиренс	мм	300
Масса снаряжения	кг	8800
Силовая установка	тип	ЯМЗ-236, диз., 6- цилиндр
Объем рабочий	л	11,15
Мощность	л.с.	200
Коробка передач	тип	мех., 5-ступ.,
Колесная формула (сло сложенным/разложенным прицепом)	тип	4х4/8х4
Средний расход топлива	л/100 км	48
Скорость максимальная	км/час	65
Используемые прицепы	тип	ГКБ-9383, ТМЗ-803М
Макс. грузоподъемность	т	21
Макс. длина перевозимой древесины	м	27

Модификации

Серия лесовозов МАЗ-509 состояла из трех моделей, которые несколько различались между собой. Если сравнивать модели МАЗ-509П и МАЗ-509, то отличия у них были по технической части.

Экспериментальная модель МАЗ-509П оснащалась однодисковым сцеплением, передний мост у нее был с планетарным дифференциалом.

А вот у МАЗ-509 сцепление заменили на двухдисковое, поменяли мост, изменили передаточные числа КПП и раздатки, что привело к увеличению скорости и грузоподъемности. Но внешне эти две модели между не собой не отличались, на них устанавливалась безкапотная кабина от МАЗ-500.

Отличия же моделей МАЗ-509 и МАЗ-509А и вовсе сводились к внешности. На более позднюю модель МАЗ-509А уже устанавливалась кабина от грузового автомобиля МАЗ-5335. По технической же части 509 и 509А не отличались.

Лесовоз с манипулятором: описание

Лесовоз МАЗ с гидравлическим манипулятором является представителем спецтехники, используемой на лесозаготовках и при транспортировке древесины. Высокие показатели производительности и эффективности обеспечиваются благодаря КМУ (крану-манипулятору универсальному) с возможностью захвата сортимента. По характеристикам грузовики не уступают отечественным и зарубежным аналогам.

Лесовозы МАЗ серии 6312А9 используются для перевозки сортимента, досок и других деревянных заготовок и изделий. Грузовик оснащен дизельным силовым агрегатом ЯМЗ-65010 с турбоподдувом. Мощность движка составляет четыре сотни «лошадок», он имеет соответствие стандарту «Евро-3». Колесная формула автомобиля 4*6, что обеспечивает высокую проходимость по сложному грунту. При максимальной грузоподъемности 2,32 тонны предельная скорость машины составляет 85 километров в час. Масса авто при полной загрузке – почти три с половиной тонны.

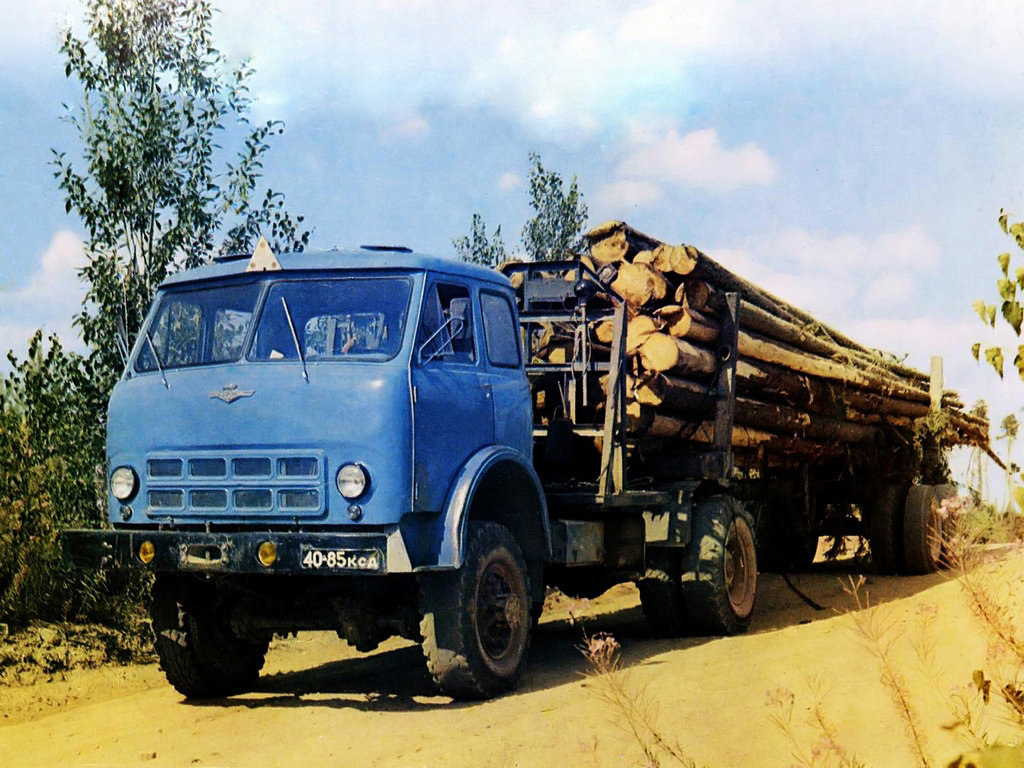

Что представляла из себя модель 509П?

Технические характеристики МАЗ 509П существенно отличались от всего, что производил Минский автозавод ранее. Помимо всех новшеств, введенных в 500-ой серии, лесовоз был единственным серийным грузовым полноприводным автомобилем. Кабина 509П была произведена из цельного металла, имела три места — водительское и пассажирское сиденье, откидную конструкцию.

Лесовоз оснащался абсолютной новинкой тех лет — 11,15 литровым 6-ти цилиндровым дизелем ЯМЗ 236 с коротким ходом поршня (14 см.), водным охлаждением, механическим ТНВД, шестью насосными секциями и прямым впрыском топлива.

Шесть чугунных цилиндров мотора располагались друг напротив друга под углом 90 градусов. Новый и довольно современный на тот момент двигатель обеспечивал машинам 500-ой серии мощность — 180 л.с. при 1700-2100 об/мин. и снижал на 1/10 расход топлива, по сравнению с более ранними 200-ми моделями (фактический расход топлива у МАЗ 509П — 48 литров на 100 км.).

Главной отличительной особенностью 509-й модели от остальных машин серии, безусловно, являлась ее трансмиссии. Полный привод, оба ведущих моста, многоступенчатая, а точнее пятиступенчатая коробка переключения передач. Максимальная скорость груженого лесовоза составляла 60 км/ч.

Поскольку для завода это был первый опыт конструирования автолесовоза, не все было гладко. Поэтому вскоре после апробации опытных моделей (в 1969-1970 гг.) была проведена полная модернизация всей пятисотой серии, в том числе и лесовозного автопоезда. На смену МАЗ 509П пришел МАЗ 509 со специальным прицепом-роспуском. Модернизация затронула многие основные узлы автомобиля. Увеличилась скорость движения с 60 до 65 км/ч. за счет изменения передаточных чисел коробки передач и раздаточной коробки.

МАЗ 509 в отличие от предшественника также обладал большей колесной базой (шириной 3,95 м.), размер которой вырос на 10 см. по сравнению с предшествующей моделью, 2-х дисковым сцеплением и на 0,5 т. увеличившейся грузоподъемностью. Передний мост МАЗ 509 был также переоснащен: планетарные редукторы были заменены на обычные. Как и в предыдущей модели задние колеса были двускатными, размера 320-508(12,00-20). Дорожный просвет передней оси составлял 31 см., а задней — 30 см.

Автомобиль МАЗ 509 предназначался для перевозки лесоматериалов как по дорогам специального назначения, так и щитовым колеям с возможностью захода на лесоразработку. Именно для создания наилучших условий погрузки прицепа-роспука, автомобиль 1969г. выпуска снабжался лебедкой типа «бараб» с приводом от коробки ОМ и поворотным конником с тросом натяжения и откидывающимися стойками. Максимальная нагрузка на конник составляла 5500 кгс. Автомобиль оборудовался также одним из двухосных прицепов-роспусков: ГКБ 9383 и ТМЗ-803М.

Общие габаритные размеры 509-й модели, включая прицеп-роспуск, были таковы (ДхШхВ, м.): 6,7х2,7х3,66. Максимальная же допустимая масса с грузом составляла 21 т. В конце 60-х, начале 70-х годов на Минском автозаводе все выпущенные модели проходили сертификацию в соответствие с Госзнаком качества. В 1973 г. это почетная награда была присуждена и МАЗ 509.

МАЗ 509 не раз становился базой для экспериментов по разработке других полноприводных автомобилей. Был и самосвал МАЗ 509 Б, полностью унифицированный с лесовозом, и тентованый армейский грузовой автомобиль МАЗ 505, и седельный тягач МАЗ 508. Но что интересно, ни один из этих экспериментальных образцов так и не поступил в серийное производство, несмотря даже на тот факт, что они полностью соответствовали необходимым стандартам.

В 1978г. была произведена новая модификация 500-го семейства., в результате которого на свет появился МАЗ 509А, отличающийся от предыдущих моделей скорее внешне, чем внутренне. Его производство было прекращено с распадом Советского Союза, хотя некоторые машины до сих пор находятся в эксплуатации.

Цена и аналоги

Цена подержанных автомобилей составляет 100-250 тыс. рублей, но лесовозы в продаже встречаются редко. Это связано с быстрым износом техники в крупных лесозаготовительных организациях. Стоимость аренды составляет около 1-1,5 тыс. рублей в час, но подобные предложения — редкость. Современными аналогами являются 2-осные лесовозы МАЗ-5434, 3-осные машины МАЗ-6317 или техника на базе полноприводного шасси КамАЗ-43118.

Интересные факты

Стоит отметить, что МАЗ-509 многократно подвергался экспериментам. Они были связаны с тем, что на его основе разрабатывались иные полноприводные машины. Одним из таких был самосвал МАЗ-509Б, абсолютно унифицированный с 509-й моделью, а также армейский грузовик тентованного типа. Однако ни один из названных вариантов почему-то так и не поступил в массовое производство, даже невзирая на то что полностью отвечал всем техническим стандартам и требованиям того времени.

В 1978 году сошел с конвейера МАЗ-509А, который отличался от своих предшественников лишь внешними чертами, но никак не внутренним наполнением. Производство этого грузовика завершилось практически одновременно с распадом Советского Союза, но некоторые автомашины и по сей день достаточно активно эксплуатируются.

Стоит отметить, что МАЗ-509 многократно подвергался экспериментам. Они были связаны с тем, что на его основе разрабатывались иные полноприводные машины. Одним из таких был самосвал МАЗ-509Б, абсолютно унифицированный с 509-й моделью, а также армейский грузовик тентованного типа. Однако ни один из названных вариантов почему-то так и не поступил в массовое производство, даже невзирая на то что полностью отвечал всем техническим стандартам и требованиям того времени.

Итог

На постсоветском пространстве сложно найти транспортное средство для перевозки леса лучше, чем сортиментовозы МАЗ. В работе можно встретить еще первые модификации, которые создавались десятки лет назад, при этом они показывают отличные результаты. Новые модели, которые выпускаются серийно, стали на порядок экономичнее, производительнее и функциональнее.

Данный рассказ пойдет о труженике, который сделал многое для своей страны, и по стечению обстоятельств, остался лишь в истории и в памяти людей.

Мало кто знает о существовании такой модели, в виду того, что данная машина эксплуатировалась в таежной глуши на полном бездорожье, ежедневно по 2-3 смены.

И если тот же МАЗ-502(выпускаемый для армии) еще можно встретить, то найти хотя бы 501Б(об индексах будет рассказано дальше), в данный момент является чем-то сверхъестественным, и шанс найти его приравнивается к нулю.

Кто еще не понял, речь пойдет о первом серийном лесовозе, который выпускался Минским Автомобильным Заводом с 1955-1966 года.

Лесовоз предназначался для вывозки леса в хлыстах длиной до 35м с использованием прицепа-роспуска и с полной грузоподъемностью автопоезда 15т.

До этого же времени, в «леспромхозах» страны зачастую использовалась любая техника, пригодная для вывозки древесины, — не редкостью было и такое, что лес грузили на бортовой грузовик, к которому был прицеплен прицеп-роспуск.

Тяжек был труд шоферов, которым приходилось работать на этих лесовозах. Дорог в лесу практически не было, в лесосеках же вовсе, зачастую приходилось ездить по пням. Водители данных лесовозов, после продолжительной смены, не редко были «черные» с ног до головы.

Но все равно, не смотря на все трудности эксплуатации, данный автомобиль вызывал чувства мощи и силы, т.к. это был не простой шоссейный грузовик, а полноприводная версия МАЗ-200. Бездорожные качества машины были прекрасны, — лесовоз мог уверенно ехать по дорогам с разными покрытиями и снегу глубиной до 0,5м.

Максимальная скорость с прицепом же была невелика, всего 45 км/ч, но ведь и цели другие были в приоритете, с которыми справлялась техника пусть и не без проблем, но хорошо.

Лесовоз постоянно проходил модернизацию: со временем была увеличена прочность рамы, передний мост проходил модернизацию порядка 10 раз, были заменены передние(чуть приподнявшие перед машины) и задние рессоры, а так же масса других изменений, которые должны были улучшить эффективность использования техники, а так же ее пробег до капитального ремонта.

В начале поста я упоминал про индексы, — их было два: 501 и 501Б. МАЗ-501Б стал выпускаться с 1962 года, и имел не мало отличий от 501-го. Среди которых были:— мотор ЯМЗ-236(180 л/с) вместо ЯАЗ-204А(120 л/с).

— кабина только позднего образца с поздними прямоугольными металлическими подножками.— усиленные рессоры, как итог, машина немного приподнялась над дорогой.— появились телескопические амортизаторы вместо рычажных.

— задняя траверса на раме под фаркоп изменилась, стала одна широкая вместо двойной, как итог укоротился задний свес на 150 мм.

— у лесовозной площадки изменена тяговая балка под укороченный задний свес, также площадка получила новый усиленный коник с двойной запасовкой троса стойки вместо одинарного.

Заключение

Выпуск 509 модели МАЗ был прекращён в 1990 году, но автомобили до сих пор пользуются устойчивым, хотя и небольшим спросом. На форумах обсуждаются вопросы, сколько весит лесовоз под нагрузкой, какую скорость развивает и можно ли его приобрести. Надежная конструкция, превосходные рабочие качества и положительные отзывы позволили 509 модели занять почётное место в истории советского автомобилестроения.
