Рельсовый козловой кран ККС-10 — технические характеристики и устройство

Как устроен козловой кран?

Чтобы спецтехнику было удобно транспортировать, ККС-10 состоит из отдельных секций, удобных для разборки и сборки. По описанию стандартный кран имеет следующие части:

1. Двухконсольная секция. Длинная металлическая конструкция, состоящая из металлических перекладин. Содержит консоли и несет на себе основную нагрузку при переносе груза. Форма и длина моста может меняться, в зависимости от назначения крана.
2. Опоры секции. Изготавливаются из прочных металлоконструкций, чтобы выдерживать давление груза. Одна из вертикальных опор может быть гибкой на шарнирах, чтобы быстрее изменять положение крана и высоту стойки на наклонных поверхностях.
3. Рельсовая система. Механизм передвижения всей конструкции, расположенный в нижней части опор. В качестве линий передвижения может использоваться бетонная стяжка или выравненная земляная поверхность.
4. Тележка для груза. Устанавливается на мостовую секцию и движется по монорельсовой балке. Ее предназначение – подъем и переноска материалов с помощью системы тросов и электродвигателя, приводящего в движения колеса.
5. Кабина оператора. Центральный пост, через который осуществляется управление всем механизмом. Панорамное остекление позволяет полностью контролировать процесс погрузки и перемещать объекты с высокой точностью. Некоторые кабины не закреплены на одном месте, а могут перемещаться вместе с тележкой крана.
6. Питание электродвигателей. Чтобы привести все механизмы в действие, требуются кабели для напряжения 380 вольт. Они помещаются в специальную усиленную изоляцию, чтобы не отдать заряд металлической конструкции спецтехники.
7. Дополнительное оснащение. К ним можно отнести лестницу, по которой оператор забирается в кабину, а также специальные помосты на консолях, созданные для регулировки и ремонта ККС-10.

Оснащение тележки для погрузки может меняться, в зависимости от переносимых грузов. Для сыпучих материалов устанавливается специальный грейфер, а при переноске металлических предметов – сильный магнит. Для последнего требуется дополнительный кабель, на подпитку электромагнита. Все консоли и регуляторы для управления располагаются в кабине машиниста.

Также козловой кран может управляться дистанционно, если подключить соответствующую электрическую схему к тележке. Это значительно экономит время, делает работу более безопасной и позволяет отказаться от оператора кабины. В основном технология применяется в помещениях и там, где не нужна точность в креплении груза, например при переноске контейнеров.

Классификация ККС

Консольные краны спецназначения подъемностью 10 тонн подразделяются на 2 основных типа. Первый вид маркируется КК и предназначается для осуществления погрузочно-разгрузочных работ на открытых складах. Второй вид маркируется ККС и характеризуется спецназначением, он создается по индивидуальным проектам и имеет узкую специфику.

В функции ККС входит:

• погрузочные работы;
• транспортировочные работы;
• разгрузочные функции.

ККС функционируют преимущественно с длинномерными штучными и пакетированными грузами. Для такого типа характерно использование грузовой телеги, поставленной на монорельс.

Область использования

Козловой кран ККС — 10 незаменим в тех случаях, когда использование другой погрузочной техники не представляется возможным. Конструкция не занимает много места, при этом охватывает большие площади.
ККС – 10 незаменим на участках, где требуется работать с крупногабаритными грузами. Его задействуют:

• на железнодорожных предприятиях;
• в грузовом порту;
• на лесозаготовках;
• в возведении крупногабаритных комплексов;
• на стройплощадках;
• на заводах железобетонных изделий;
• на складах открытого типа;
• на больших территориях;
• в промышленных цехах в качестве погрузочного средства;
• для работы с гидротехническими системами.

ККС представляет собой специализированный подъемный механизм для работы на участках открытого и закрытого типов, его используют в ангарах. Козловой кран часто задействуют на конвейерных производствах. Конструкции такого типа отличаются мобильностью. Это неприхотливое оборудование обладает высокой продуктивностью, имеет продолжительный срок эксплуатации до 20 и более лет.

Основные рабочие параметры

Следует отметить возможность использования данной техники в неблагоприятных условиях среды, при сильных перепадах температуры и большой влажности.

Максимальный рабочий вес обычно достаточен для выполнения работ по погрузке большого объема строительного материала. Именно поэтому довольно часто ККС-10 используют на железных дорогах, в портах и иных подобных местах.

А также там, где располагается большое количество всевозможных емкостей, разгрузка и загрузка которых в ручном режиме занимает чрезвычайно много времени.

Длина пролета достаточна для выполнения всевозможных действий даже на складе с очень большой площадью.

В большинстве случаев ее хватает для успешной работы на территории, величина которой составляет 400 м2.

Подниматься груз может на высоту, позволяющую без каких-либо затруднений помещать его в железнодорожные вагоны, а также высокие грузовые платформы с неоткрываемыми бортами.

Так автомобили с прицепами просто подъезжают под стрелу рассматриваемого козлового крана, после чего в них помещается необходимое количество груза.

Вылет консоли с обеих сторон довольно велик, что дает возможность осуществлять работы различного рода не только строго по центру пролета, но и в других местах.

Это очень удобно, так как зачастую расположение различных предметов и контейнеров на территории складского помещения не позволяет маневрировать грузовику по ней.

В данном обзоре вы прочтете особенности эксплуатации новейших модификаций КамАЗ-53215.

Скорость работы достаточно высока, даже если осуществляется она с максимально возможными весами.

Именно поэтому зачастую ККС-10 используется также на производствах различного типа, где применяется конвейер – при помощи данной техники можно очень быстро осуществлять всевозможные работы. Например, производить погрузку сыпучих материалов в экструдер или цемента в специальный миксер.

Масса крана, составляющая несколько десятков тонн, никоим образом не влияет на продуктивность его работы.

Особенности модели

ККС-10 в разной комплектации может иметь следующие отличительные особенности:

1. Для удобства пользования в разных назначениях козловые краны ККС-10 могут быть изготовлены с разной длиной пролета – стандартной либо индивидуальной по договоренности с заказчиком.
2. Вертикальные опоры могут оснащаться дополнительными стойками, имеющими постоянный шаг панелей.
3. Кабина оператора может быть как закрепленная стационарно, так и с возможностью передвижения вдоль длины моста.

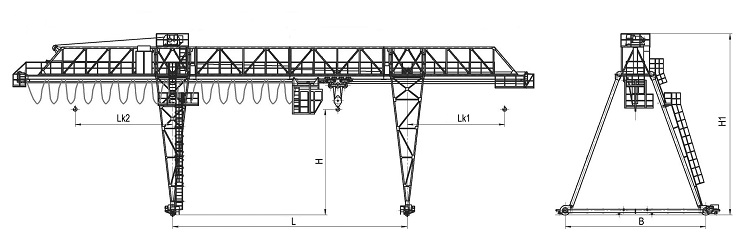

Габаритные размеры крана ККС-10

Кроме того, кран может оснащаться различным рабочим оборудованием:

• Крюковым для стандартного метода захвата грузов краном ККС-10 зк.
• Грейферным для транспортировки в пределах рабочей площадки и погрузки сыпучих грузов.
• Электромагнитным для работы с металлическими грузами, в частности металлоломом.

ВАЖНО! Козловой кран приспособлен для работы в климате средних широт и легко выдерживает как мороз, так и высокие температурные режимы.

Преимущества и недостатки

Использование кранового оборудование предполагает 2 варианта его установки:

• опорный;
• подвесной.

Каждый вариант имеет свои недостатки и достоинства. Опорные системы более надежные, поэтому их считают относительно безопасными. У них большая длина пролета. Во время перемещения тяжестей они демонстрируют большую устойчивость. У них больше срок службы. Машины более производительные, поэтому с их помощью можно перемещать массивные грузы.

К недостаткам подвесных систем можно отнести их высокую стоимость. В первую очередь это касается механизмов, которые рассчитаны на перемещение тяжелых грузов. Опорные краны не устанавливают в коридорах и узких помещениях. Электронные системы достаточно прихотливы, поэтому они требуют регулярного обслуживания.

Применение и устройство КК

Козловые подъемные механизмы незаменимы в местах, где подъезд остальной грузоподъемной техники проблематичен или исключен.

Занимая минимум места на земле, агрегат охватывает большую площадь для перемещения грузов.

Применение:

• складскиеи промышленные территории, грузовые дворы;
• заводы—полигоны по изготовлению металлических конструкций, ЖБИ (ККМ-20);
• перегруз контейнеров на товарных станциях, ж/д узлах, в морских портах (КК-16/20);
• работаслесозаготовками, древесиной (ЛТ-62);
• монтаж сборных промышленных сооружений и оборудования (КК-12,5);
• обслуживаниешлюзов, плотин, тепловых и гидроэлектростанций;
• вкорабле—исудостроении (производство крупных судов, фиксация частей корпуса при сварке).

Козловые подъемные механизмы оснащаются теми грузозахватами, которые соответствуют их предназначению.

Эксплуатация и содержание крана ККС-10 запрещено в тех местах, где складируются горючие или взрывчатые вещества.

Ограничения работы:

• границы рабочей зоны — пространство внутри консоли (пролета);
• КК нельзя использовать на уклонах грунта.

Общая схема козлового крана с описанием:

• ригель (ферма, балка) — пролетное строение. Мост легких и средних КК — одноблочный, тяжелых — двухблочный.
  Балка бывает решетчатая или сплошностенная разного сечения. Она может иметь 1 или 2 консоли, или не иметь их совсем (консольные и бесконсольные краны);
• опоры — жесткие, пространственные, гибкие или плоские. Если пролеты <25м, то все опоры — жесткие, внизу каждой зафиксированы ходовые тележки. При больших расстояниях между рельсами — одна нога фиксируется жестко, а 2-я — шарнирно. Каждая опора включает 1 или 2 стойки;
• крановые(грузовые)тележки (или электроталь), оборудованные грузоподъемным механизмом, на который крепится груз. Грузовые тележки бывают монорельcовыми или двухрельсовыми. Двухрельсовые тележки передвигаются по обоим поясам — верхнему и нижнему, а однорельсовые — только по нижнему;
• электрооборудование. Энергоснабжение КК — от внешней сети по троллеям или с помощью гибкого кабеля. Кабель накручивается на кабельный барабан, зафиксированный на одной из опор крана;
• подкрановыерельсовыепути — наземные, рельсы Р43/Р24 (Р50/Р65) устанавливаются на деревянные (ж/б) шпалы на гравийной подушке. Рельсы должны быть с заземлением и тупиковыми упорами.Движение происходит благодаря двухребордным колесам, установленным на опорах. Размер колеи равен пролету крана.

Помимо конструктивных элементов в устройство козлового крана входят механизмы передвижения всего крана и тележки, грузоподъемный механизм.

Функцию подъема груза осуществляет грузовая тележка (при г/п>5т) или тельфер (г/п<15т).

Возможно совмещение на одном механизме грузовой тележки с электроталью — с тележки ведутся работы с тяжелыми грузами, а с помощью тельфера — дополнительные работы меньшей тяжести.

Устройство козлового крана ККС-10

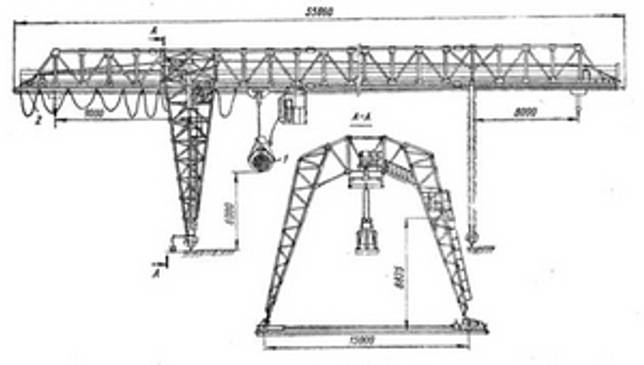

Козловой кран ККС-10 имеет конструкцию, выполненную в виде решетчатого полотна из металлических основ. Он устанавливается на стационарные опоры фиксированной вышины, но может иметь различную длину до 32 м включительно, которая может варьироваться при изготовлении конструкции. Общая площадь, покрываемого рабочего пространства может достигать 400 м2.

Управление краном производится непосредственно из кабины, выполненной на основе жёсткого металлического каркаса с крупными окнами, необходимыми для обзора пространства.

Питается козловой кран ККС-10 от высоковольтной электросети с напряжением в 380В и преобразует электрическую энергию в механическую посредством использования гидропривода. В конструкции применяется 3-хфазный асинхронный двигатель MTF с большим ресурсом.

Мост крана оборудован тележкой, установленной на монорельс, расположенный по всей длине моста. Поверх моста располагается пространство, адаптированное для передвижения персонала с целью контроля операций и проведения профилактических работ. Подъём наверх осуществляется посредством наклонной лестницы, надёжно закреплённой на решетчатой конструкции.

В качестве рабочего органа применяется кран, установленный на подвижный трос. Его грузоподъёмность ограничивается 800 кг. Этого достаточно для осуществления большинства операций, точность которых очень высока. При этом сохраняется высокая скорость работы и манёвренность.

Конструкция устройства адаптирована для работы на открытом воздухе, без проблем выдерживает влажность, ветровые нагрузки и сезонные колебания температур.

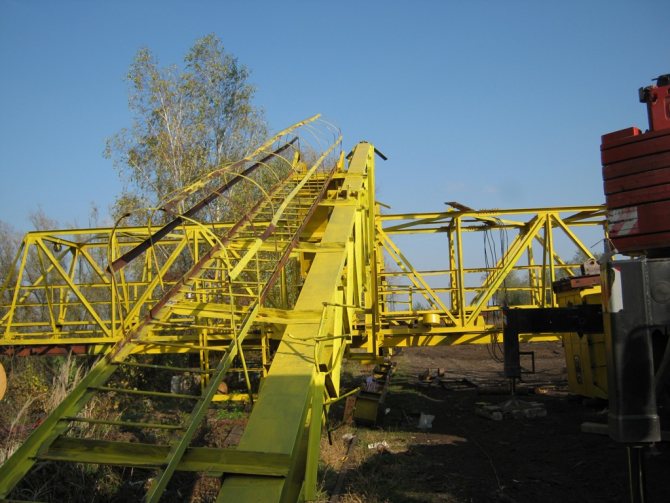

Лестница козлового крана ККС-10

Конструкционные особенности

Согласно техническим характеристикам козлового крана ККС-10, обе его опоры выполнены с парой стоек. Верхние края элементов соединяются с несущей фермой, нижние концы опираются на четыре ходовые телеги с одним колесом. Две из них являются приводного типа. Люльки расположены по диагонали, что позволяет повысить условия перемещения агрегата во время разгона и торможения.

Между собой приводные и сопутствующие тележки агрегируют при помощи специальных стяжек. Свободное внутреннее пространство в 8500 миллиметров на предельной высоте подъема груза дает возможность перемещать материалы длиной до восьми метров без разворота пачки, перекладывая их с одной на другую консоль. Грузы с большей длиной необходимо разворачивать под прямым углом во время пропуска мимо опоры. Все стойки оснащены фланцевым разъемом, который служит разделителем элементов на верхнюю и нижнюю часть, что требуется для монтажа погрузчика.

Технические характеристики

Перечень технических характеристик крана козлового ККС-10 отражен в следующей таблице:

Параметры	Ед. измерения	Величина
Температурный диапазон эксплуатации	оС	от -40 до +40
Управление — электрическое, величина входного напряжения	В	380
Общая масса конструкции	т	42
Высота	м	15
Величина пролета	м	от 14-ти до 32-ух
Вылет правой консоли	м	7,5
Вылет левой конслои	м	8,5
Транспорт грузов длиной, не более	м	8
Грузоподъемность (вместе с тележкой)	т	10
Высота подъема грузов	м	10
Скорость подъема	м/мин	15
Перемещение заполненной тележки	м/мин	36
Максимальная скорость передвижения крана	м/мин	40



Конструкционные особенности

Согласно техническим характеристикам козлового крана ККС-10, обе его опоры выполнены с парой стоек. Верхние края элементов соединяются с несущей фермой, нижние концы опираются на четыре ходовые телеги с одним колесом. Две из них являются приводного типа. Люльки расположены по диагонали, что позволяет повысить условия перемещения агрегата во время разгона и торможения.

Между собой приводные и сопутствующие тележки агрегируют при помощи специальных стяжек.

Свободное внутреннее пространство в 8500 миллиметров на предельной высоте подъема груза дает возможность перемещать материалы длиной до восьми метров без разворота пачки, перекладывая их с одной на другую консоль.

Грузы с большей длиной необходимо разворачивать под прямым углом во время пропуска мимо опоры. Все стойки оснащены фланцевым разъемом, который служит разделителем элементов на верхнюю и нижнюю часть, что требуется для монтажа погрузчика.

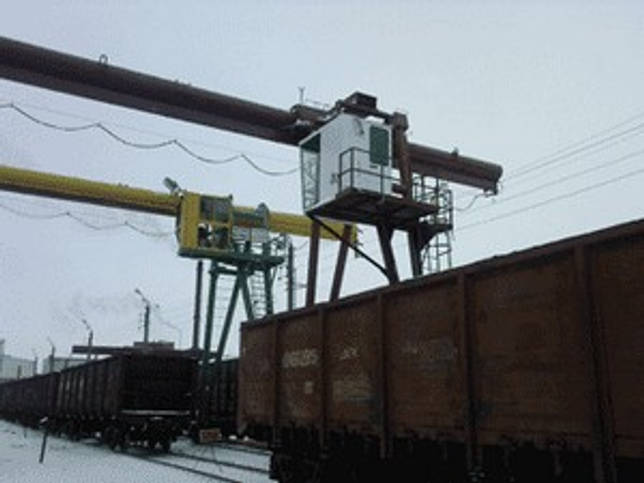

Кабина машиниста

Встречаются кабины как открытого, так и закрытого типа с остеклением. Вне помещения чаще применяется второй вариант, защищающий оператора от ветра и дождя. Герметичная кабина не мешает углу обзора и позволяет ориентироваться также хорошо, как на башенном кране.

Внутри капсулы есть все необходимое для долгой работы специалиста. Удобное сидение можно регулировать, благодаря чему работник не будет столь быстро уставать. Внутри расположены все необходимые приборы, отвечающие за управление подъемником и самим краном. Иногда кабина двигается вместе с тележкой, что обеспечивает дополнительную точность, но требует определенной сноровки.

Видео: экскурсия по козловому крану ККС-10.

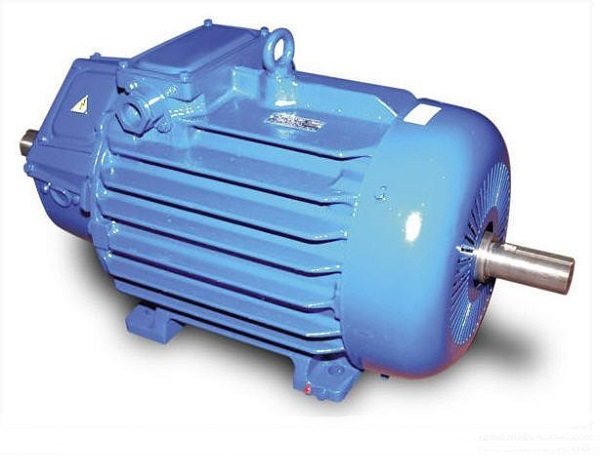

Электродвигатель

Вся работа осуществляется при помощи специального трехфазного электродвигателя, маркируемого как MTF-211-6, имеющего большой ресурс.

Он обладает следующими техническими характеристиками:

• максимальная мощность – 7,5 кВт;
• скорость вращения вала при номинальной нагрузке – 940 об/мин;
• номинальный ток, присутствующий в каждой фазе, – 18,1 А;
• величина тока, присутствующего в роторе, – 4,5 А;
• напряжение, создаваемое между отдельными кольцами, – 3,3 В;
• КПД – 78,5 %.

Двигатель MTF-211-6 является довольно надежным. Именно благодаря большой мощности и КПД ККС-10 отличается высокой скоростью работы.

Козловой кран, оснащенный данным электромотором, можно использовать только в следующих условиях:

• высота места расположения над уровнем моря не должна превышать более 1 км;
• запыленность среды не должна быть более 100 мг/м3;
• находящаяся в воздухе взвесь или пыль не должна быть токопроводящей.

Важно! Также недопустимо использование двигателей данного типа в среде, разрушающей изоляцию, так как это приведет к возникновению межвиткового замыкания и выходу мотора из строя.

Электродвигатель данного типа можно использовать в районах, обозначаемых следующим образом:

• У (умеренный),
• Т (тропический),
• О (общеклиматический),
• УХЛ (умеренно холодный).

Рассматриваемый двигатель имеет высокий класс пылевлагозащиты, что дает возможность размещать кран ККС-10 прямо на улице, не опасаясь при этом намокания токоведущих частей электромотора.

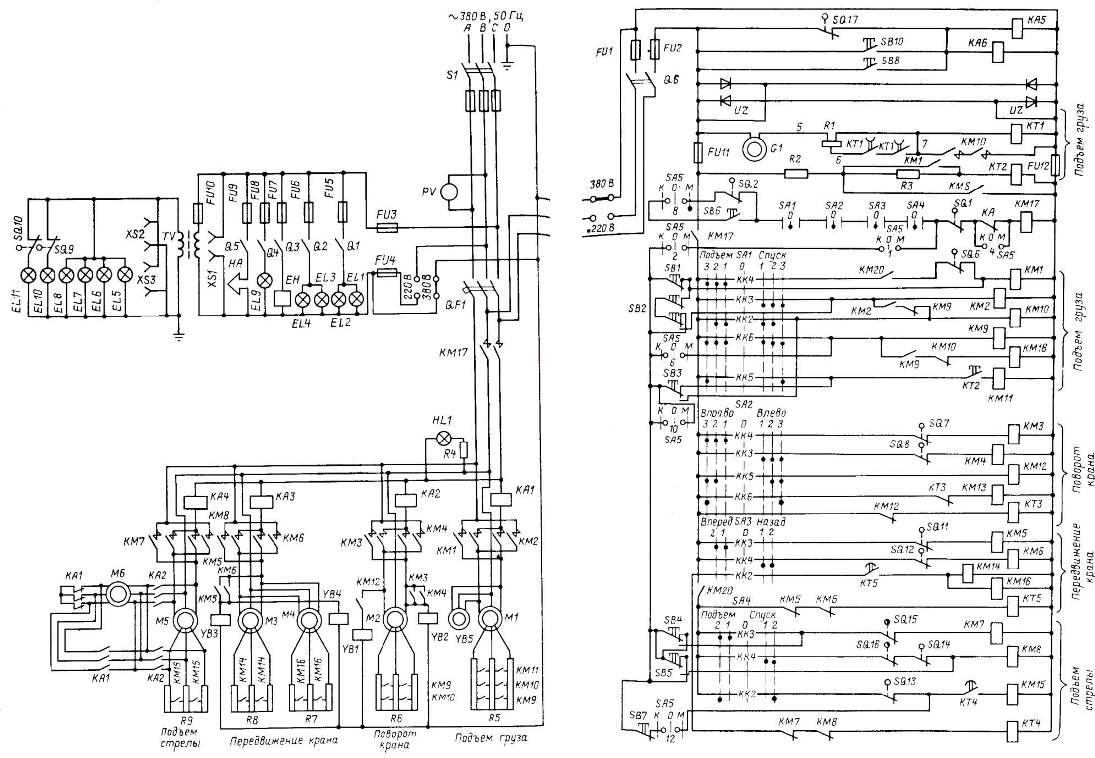

Электрическая схема

На предприятиях часто устанавливают механизмы, управление которыми осуществляется с пола. В этом случае электрическое оборудование располагается на концевой балке. Если посмотреть на главные троллеи, то с противоположной стороны от них располагается щиток. Здесь размещаются магнитные пускатели электрического двигателя механизма. Автоматические выключатели находятся на 2 щитке. Конечный выключатель расположен на концевой балки.

Подведение тока к электрической тали осуществляется с помощью кабеля КРПТ (кабель в резиновой оболочке переносного типа тяжелый). Это гибкое изделие, имеющее медные жилы.

При монтаже кабеля 1 конец закрепляют на троллейной концевой балке в неподвижном положении, а 2 подсоединяют к тельферу. При монтаже должна быть учтена схема управления краном.

Кабель подвешивают, используя ролики. Их перемещение происходит по проволоке, сделанной из стали. Электрическую аппаратуру, которая используется для управления кран-балкой, фиксируют на тельфере. Для того чтобы была возможность управлять магнитными пускателями, используют кнопочный пост. Его подвешивают к нижней боковой стенке шкафа, в котором расположена электрическая аппаратура. Для фиксации оборудования используется стальной трос.

Рабочие элементы

Конструкция, устройство и технические характеристики козлового крана ККС-10 рассчитаны на использование жестких опорных стоек.

Они сконструированы в виде решетчатых фермовых элементов с треугольным поперечным сечением, увеличивающимся кверху. Опоры гибкого типа усилены швеллерными поясами.

Деталь соединяется с фермой при помощи шарниров, что дает возможность обеспечить некоторое смещение относительно основы, если наблюдается нарушение ширины колеи ж/д пути.

Жесткое соединение опор с несущим узлом обеспечивается подкосами. На гибкой части предусмотрена лестница с ограждением, оканчивающаяся осадочной платформой, служащей для входа в кабину. Базой является рама швеллерной конфигурации.

На ней смонтирован электромотор, сообщающий крутящее усилие ходовому колесу посредством цилиндрического двухрежимного редуктора и открытой передачи. На быстроходном валу установлен шкив колодочных тормозов. К раме методом сварки прикреплен кронштейн наклонного фланца с дальнейшим подсоединением к нижнему концу опоры.

В щеках кронштейна предусмотрена ось для фиксации монтажного полиспаста. С обратной стороны приварена стойка противоугонного захвата.

Тележка для перемещения груза

Грузовая телега движется за счет канатной и блочной конструкции. Узловой комплекс прикрепляется к несущей системе над гибким пролетом. Тихоходная муфта передает движение на редуктор.

Движение по веткам осуществляется вперед и обратно, за счет накручивания тягового каната на барабан. Первая ветка следует вдоль моста, вторая направлена на грузовую телегу. Таким образом, во время работы первый линии канатный моток сматывается, при этом второй участок троса наматывается на него. Чтобы изменить направление движения тележки, потребуется активировать реверсивный режим электрического двигателя.

Виды грузовых тележек

Конструктивно данные устройства подразделяют на:

• Монорельсовые. Передвигаются по опорному элементу, расположенному на ригеле, в нижнем его поясе. Как показала практика, это не самый лучший способ размещения механизма. Он держится очень неустойчиво, отчего быстро изнашивается.
• Двухрельсовые. Они наиболее распространены. Могут передвигаться как по верхней части, так и по направляющим, устроенным в нижнем поясе моста.

По размещению привода различают:

• Канатные. Применяются в подъемниках облегченного режима работы. Вследствие быстрого износа канатной тяги не очень востребованы.
• Самоходные. Имеют отдельный привод и перемещаются по направляющим.

Система управления

Контроль подъема осуществляется за счет кулачковых контроллеров, которые находятся в кабине оператора. В систему управления входят пусковые сопротивления, которые трансформируют частоту вращения электрических моторов.

Подъемная система ограничена:

• по высоте;
• движению тележки вдоль монорельса;
• движения крана по рельсам.

Контролирующую функцию выполняют выключатели, которые контактируют с системой питания предохранителей и реле. Если тележка вышла в крайнюю позицию, сработает необходимый выключатель, ток перестанет поступать и движение прекратится.

Механизм подъема

Подъем осуществляется за счет движения лебедки 1-барабанной с электропроводом. Механизм оснащен двумя канавками, идущими навстречу друг другу. На них находятся ветки подъемного каната. Тормозная система укреплена на валу редуктора. Барабанная шестеренка трансформирует вращательное движение на винт, который регулирует выключатель.

Подъемный кран оснащен ограничителями:

• по высоте транспортировки груза;
• по движению телеги по монорельсу;
• во время движения ККС по рельсам.

Функцию ограничителей выполняют выключатели, имеющие контакт с цепью питания предохранительных элементов и реле.

Подъем и запасовка

Механизм подъема крана ККС-10 представлен лебедкой с одним барабаном и электрическим приводом. По двум встречным канавкам проходят витки ветвей поднимающего каната. Тормоз с колодками монтируется на редукторном валу. С одного конца фиксируется шестеренка, передающая вращение на винт регулирующего выключателя. Он регулирует предельный подъем крюка.

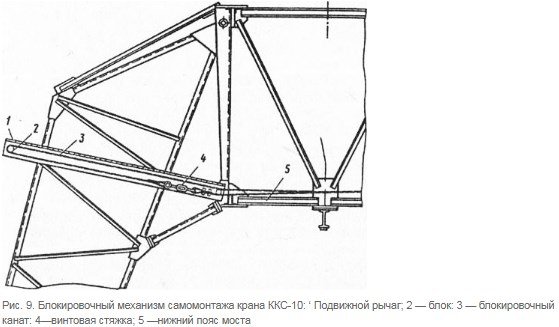

Блокировочный механизм самомонтажа крана ККС-10

Работа подъемного механизма построена на продольном движении гайки вращающегося винта. Фиксированное количество поворотов означает предельный подъем крюка, после которого гайка стопорится штырем распределителя. Он выключает мотор и запускает стопорный тормоз.

Система запасовки крана ККС 10 технически состоит из канатов, сходящих с барабана и обходящих неподвижную сцепку полиспаста. Они зажимаются на траверсе с основным крюком и двумя накидывающимися боковыми стропами. Такая система дает возможность избежать перекоса переносимого объекта со смещенным центром тяжести на удаленных друг от друга частях полиспаста.

Механизмы отличаются простотой сборки и обслуживания, а также повышенной технической надежностью и сроком службы, по сравнению с другими моделями козловых кранов. Возможно кран не покажет выдающихся результатов при работе в экстремальных условиях, но для обслуживания проектов в условиях средней полосы России его популярность технически оправдана.

Комплектация

В зависимости от требований заказчика кабина может быть двух типов:

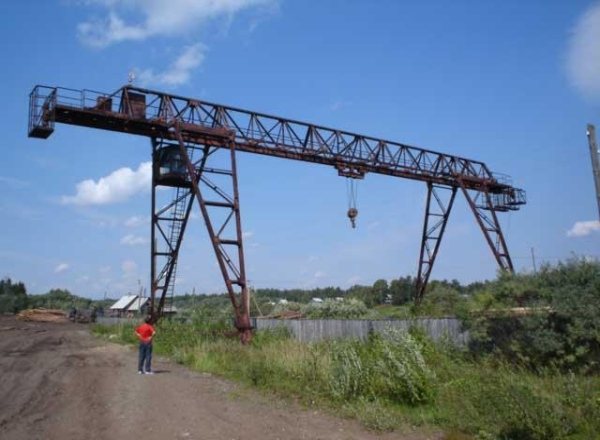

Кран КК-12.5 со стационарной кабиной

В установке грейферов нуждаются краны, предназначенные для работ по погрузке/разгрузке сыпучих и лесоматериалов. Грейферы могут быть по объему 3 кубических метра для сыпучих и 4,8 — для лесоматериалов.

Возможна установка монорельсовых или однорельсовых грузовых тележек. Механизм их передвижения — канатный, управление осуществляется с самого крана.

Системы управления электроприводом:

• передвижения и самого крана, и тележки — контакторного и тиристорного, частотного и дроссельного типов;
• подъема — контакторного, частотного и тиристорного.

Стандартные модели комплектуются:

• ограничителем грузоподъемности;
• температурным реле;
• сигнализатором давления ветра;
• противоугонным захватом.

Гибким кабелем осуществляется подвод тока к крану, он наматывается на кабельный барабан.

Условия эксплуатации

Несмотря на неприхотливость рассматриваемой техники, необходимо помнить о том, что для нормальной работы должны быть учтены некоторые важные моменты.

ККС-10 разработан для функционирования в следующих условиях:

• рабочий температурный диапазон: от -40 до +40 градусов;
• группа режима для нормального функционирования – 3К;
• под балкой не должно находиться никаких горючих либо взрывоопасных веществ.

Температурный режим, в котором работает ККС-10, довольно широк, но при необходимости можно незначительно выходить за его пределы в большую сторону.

Эксплуатировать же при температуре меньше -40 градусов не рекомендуется, так как смазка начинает затвердевать. При попадании воды на различные механические трущиеся детали она замерзает, и во время начала работы возникают серьезные повреждения.Могут быть просто переломлены различного рода кабели в полимерной изоляции – она становится хрупкой и ломкой на морозе. А так как кабель передвигается вместе с рабочей частью, то вероятность такого происшествия довольно высока.

На самой балке располагается асинхронный трехфазный двигатель, в котором присутствует напряжение. Поэтому во время работы всегда есть вероятность возникновения искр в результате нарушения изоляции или же неправильной эксплуатации.

При попадании их на легковоспламеняющиеся материалы возможно возникновение пожара.

Начало работы

1.1 Перед началом работы крановщик должен ознакомиться с записями в вахтенном журнале, произвести приемку крана, убедиться в исправности всех механизмов, металлоконструкций, узлов и других частей крана, а также кранового пути.

• осмотреть механизмы крана, их крепление и тормоза, а также ходовую часть и противоугонные захваты;
• проверить наличие и исправность ограждений механизмов и наличие в кабине диэлектрических ковриков;
• проверить, смазаны ли передачи, подшипники и канаты, а также в каком состоянии находятся смазочные приспособления и сальники;
• осмотреть в доступных местах металлоконструкции крана, сварные, заклепочные и болтовые соединения;
• проверить состояние канатов и их крепление на барабанах и в других местах. При этом следует обратить внимание на правильность укладки канатов в ручьях блоков и барабанов;
• осмотреть крюк, его крепление в обойме и замыкающее устройство на нем или другой сменный грузозахватный орган, установленный вместо крюка;
• проверить наличие блокировок, приборов и устройств безопасности на кране;
• проверить исправность освещения крана и рабочей зоны;
• визуально осмотреть крановые пути и тупиковые упоры (общие состояние кранового пути; дефекты рельсов; комплектность, целостность элементов кранового пути и их крепления; состояния кранового оборудования; целостность заземляющего устройства);
• осмотреть электродвигатели в доступных местах, троллеи или гибкий токоподводящий кабель, токоприемники, панели управления, защитное заземление, проверить, закрыты ли на запор двери шкафов защитных панелей, главных рубильников, панелей магнита и люки площадок для обслуживания главных токоприемников;

1.2 При обнаружении во время осмотра и опробования крана неисправностей, препятствующих безопасной работе крановщик, не приступая к работе, должен произвести запись в вахтенном журнале и поставить в известность лицо, ответственное за безопасное производство работ кранами, и инженерно-технического работника, ответственного за содержание грузоподъемных машин в исправном состоянии.

1.3 Произведя приемку крана, крановщик должен сделать соответствующую запись в вахтенном журнале о результатах осмотра и опробования крана и после получения задания и разрешения на работу от лица, ответственного за безопасное производство работ кранами, приступить к работе.

Безопасность

При сильном ветре крановую установку от угона по путям предохраняют специальные захваты, монтируемые в стойках приводных тележек. Элементы работают в автоматическом режиме, замер силы воздушного потока производится при помощи сигнализирующих датчиков в верхней точке крана.

Индикаторы считывают показатели давления ветра, действующего по направлению вдоль рабочих путей. Они монтируются таким образом, чтобы измерительная часть смотрела вдоль основной фермы. Под воздействием воздушного потока крыло отклоняется, поворачивая жестко посаженный на ось рычаг.

Конструкция агрегирует на лекало с его поворотом в одну из сторон, в зависимости от направления ветра. Далее осуществляется нагрузка на микровыключатели, которые срабатывают при критических значениях, отключая ходовые тележки и активируя тормозную и противоугонную систему.

Регулятор также включает тревожную систему, прибор подлежит настройке на срабатывание при силе ветра от 2,0 до 4,0 МПа.

Нюансы монтажа

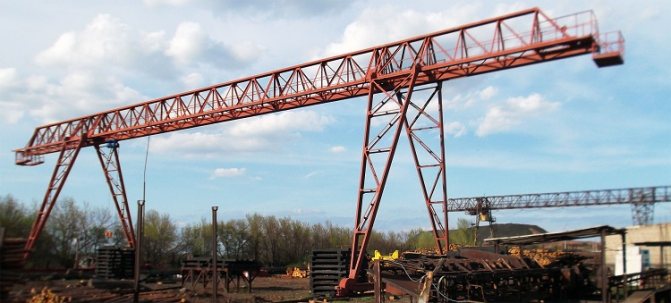

Техническая характеристика козлового крана ККС-10 (фото выше) предусматривает его монтаж с использованием полиспастов, имеющим тяговое усилие от 50 кН. При этом эксплуатация других подъемных приспособлений не требуется.

Собранная несущая ферма размещается перпендикулярно к оси рабочего пути на высоте 800 миллиметров от головки рельс. Верхние отсеки стоек на шарнирах присоединяются к основе, взаимодействуя нижними краями с опорными фланцами ходовых телег. Крюковые элементы полиспаста подсоединяются к тележкам опор.

При помощи лебедки осуществляется стягивание подвижных люлек, что позволяет поднять ферму на высоту порядка пяти метров. Под нее укладывают две клетки из прочного бруса или шпал. Верхние камеры стоек соединяют с нижними аналогами посредством фланцевых деталей. Ходовые телеги с полиспастом смыкаются снова, после чего выполняется подъем агрегата на проектную отметку.

Стоимость

Одним из самых важных достоинств козлового крана ККС-10 является его небольшая стоимость. Цена на данную технику зависит от длины пролета и может варьироваться от 4 до 10 млн руб.:

Цена и отзывы

Стоимость козлового крана напрямую зависит от размера мостовой перекладины. Новая продукция при длине 12 м будет стоить 4 миллиона рублей. В среднем за каждый дополнительный метр добавляется около 500 тысяч рублей. При максимальной длине мостовой фермы 32 м стоимость крана равняется 10 миллионам рублей. В зависимости от сложности выполняемой задачи цена аренды составляет 600-900 рублей в час.

Отзывы пользователей помогут потенциальным клиентам и покупателям определиться с выбором для организации хозяйственной деятельности.

Михаил, 46 лет, Биробиджан

Уже 28 лет работаю с этим краном на железнодорожной станции. Грузить приходилось уголь, трубы, металл и контейнеры. Техника удобная, надежная и производительная. По рельсам ездит быстро, двигатель мощный. Не было случая, чтобы не выполнил план. Поломки случаются крайне редко, за все время только раз заменили стершиеся колеса.

Прокоп, 43 года, Уссурийск

После армии пошел работать на станцию крановщиком, получил в свое распоряжение козловой кран грузоподъемностью 10 тонн. Машина крепкая, функциональная, легкая в управлении. С помощью различного оборудования можно грузить лес, уголь, стальной прокат и металлолом. При низких температурах лопается изоляция на кабеле.

Евгений, 53 года, Ярославль

Имею 30 лет стажа работы крановщиком. Лучше всего зарекомендовали себя козловые краны 10 тонн. Техника компактная, быстрая и мощная. Незаменимая вещь на тесных площадках, в складах и ангарах. В кабине удобное кресло, обзор хороший, зимой от холода спасает обогреватель. При соблюдении технологии эксплуатации поломок не бывает. Машина прочная и надежная.

Полезная информация о козловых кранах КК-12.5

Козловые краны используются при постройке объектов промышленного назначения, а также для погрузочно-разгрузочных работ в доках, складах и ангарах.

Козловой кран очень удобен в эксплуатации, так как способен передвигать огромные грузы и при этом не занимать много места на земле. Оборудование доставляется до пункта назначения в разобранном виде, а собирается уже непосредственно в месте эксплуатации.

Козловой кран передвигается по рельсам, поэтому для его установки необходима ровная поверхность. Для этого перед сборкой и монтажом подъемного механизма на месте его установки делается фундамент, на который устанавливают рельсы.

Основные технические характеристики козлового крана КК-20-32:

• грузоподъемность — 20 тонн;
• крановый пролет — 32 метра;
• максимальная высота подъема — 8,65 метра;
• рабочий вылет консоли — 7 метров;
• скорость подъема — 4,4 метра в минуту;
• скорость передвижения подъемного механизма — 24 метра в минуту;
• скорость передвижения крана по рельсам — 25 метров в минуту;
• коэффициент грузовой устойчивости — 2,2;
• общий вес всей конструкции — 50 тонн;
• рабочее напряжение — 380 Вольт;
• рабочая частота — 50 Герц.

Управление осуществляется из кабины. Подъемный механизм имеет очень плавный ход и высокую точность движений. Это позволяет перемещать даже самые хрупкие виды грузов.

Кран изначально предназначался для эксплуатации под открытым небом, поэтому в его конструкцию был заложен высокий запас прочности. До сих пор успешно используется оборудование, которое было выпущено более 30 лет назад. Поэтому, если вовремя проводить сервисное обслуживание, кран будет служить не одно десятилетие.

Приобрести козловые краны можно либо у заводов изготовителей, либо на вторичном рынке. Второй вариант позволяет сэкономить внушительную сумму денег. Вообще покупка техники уже бывшей в использовании достаточно популярна на территории России. Это связано с лояльным уровнем цен. Например, цены на б/у лесовоз Урал с манипулятором в среднем по стране в 2-3 раза ниже, чем стоимость новой спецтехники.

Доверяй погрузку и перемещение тяжелых предметов надежным козловым кранам КК-20-32!
