История создания комбайна «Нива» СК-5

Знаменитый на всю страну, а также ближнее и дальнее зарубежье, ведет свою историю с начала 20 века. С конвейера именно этого предприятия, когда то сходили комбайны Нива СК-5, а сегодня там же, производят его модернизированных потомков.

История этой машины, которую без преувеличения можно назвать выдающейся, началась в далеком 1958 г. В июне этого года, а точнее 12- го числа, министерству сельского хозяйства были сданы 27 новеньких комбайнов. Это были первые самоходные комбайны СК-3, полностью разработанные конструкторами «Ростсельмаш».

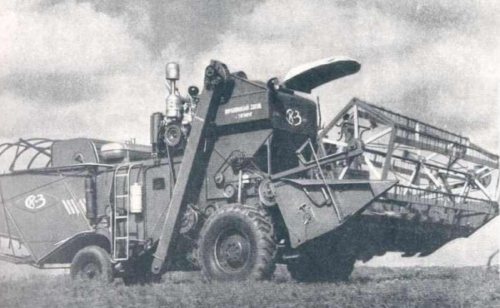

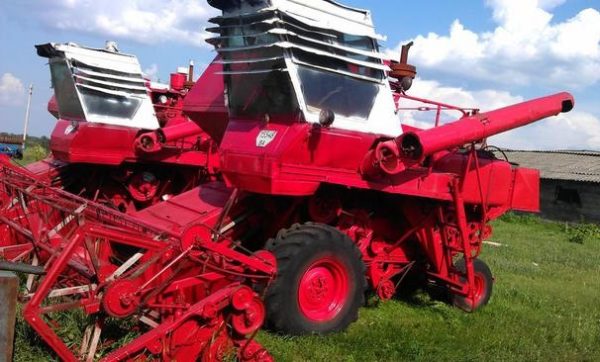

Комбайн «Нива» СК-3

Это событие имело большую значимость. Ведь до этого предприятие выпускало лишь прицепные комбайны. Теперь страна имела производство машин совсем другого уровня, современных и производительных. В 1961 было выпущено уже 100 тыс. машин.

Следующий этап развития модели, произошел в феврале 1962 года. Завод приступил к производству обновленной СК-4, эта модель была производительнее предыдущей на 25%.

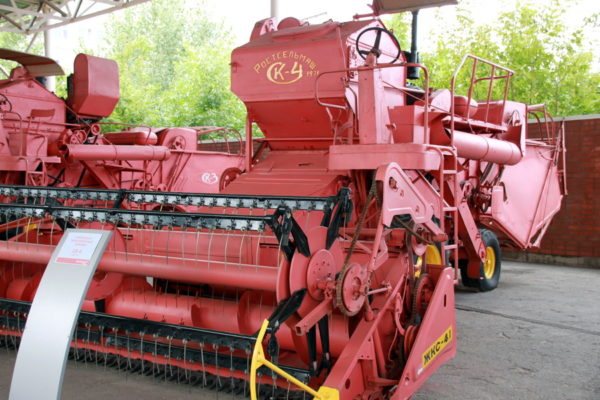

Комбайн «Нива» СК-4

Диплом 1-ой степени в 1963 году в Лейпциге, в 1964 медаль на выставке в Чехословакии и «Серебряный кубок» — высшая награда в Венгрии. «Нива СК-4» является самой награждаемой зерноуборочной машиной в мире.

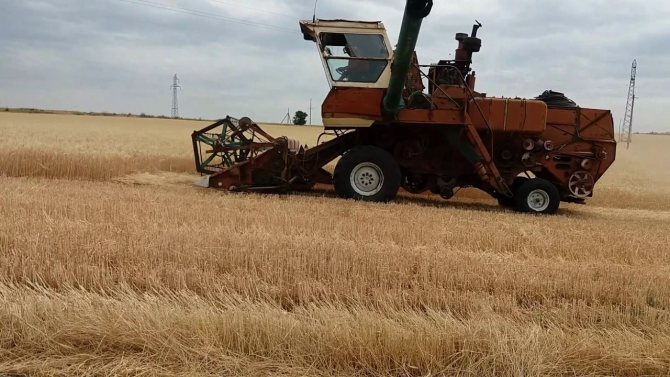

Производство Последней модели этого ряда, «Нива СК-5» началась в 1973. Этот комбайн послужил базой для создания нескольких узкоспециализированный модификаций, например: рисоуборочный комбайн, для работы на склонах до 30 градусов.

В дальнейшем СК-5 не однократно модернизировался. До наших дней дошел под названием «Нива-эффект».

Особенности агротехники «Нива»

Зерноуборочные комбайны «Нива» — первые в своем роде абсолютно автоматизированные устройства, позволяющие произвести обмолот зерна усилиями одной машины. Обладают собственной моторной установкой и колесным шасси, позволяющим передвигаться в пределах поля.

Главным рабочим органом комбайнов «Нива» является жатвенная часть – механизм, отделяющий участок поля под укос и срезающий колоски. Обмолот совершается в барабане, а очистка – в клавишном соломотрясе, конструкция которого практически не изменилась в более поздних моделях.

Достоинства:

• универсальность;
• пригодность для эксплуатации в широком спектре агроклиматических условий;
• надежность конструктива;
• пригодность для ремонта, благодаря чему эти машины до сих пор бороздят отчечественными полями;
• дешевые запчасти и обслуживание.

Недостатки:

• большой расход горюче-смазочных материалов;
• неудобное положение кабины оператора, который не может мониторить жатвенный шнек;
• рабочее место механизатора, далекое от современных требований эргономики и гигиены;
• преимущественно ременной привод, который быстро выходит из строя и требует замены.

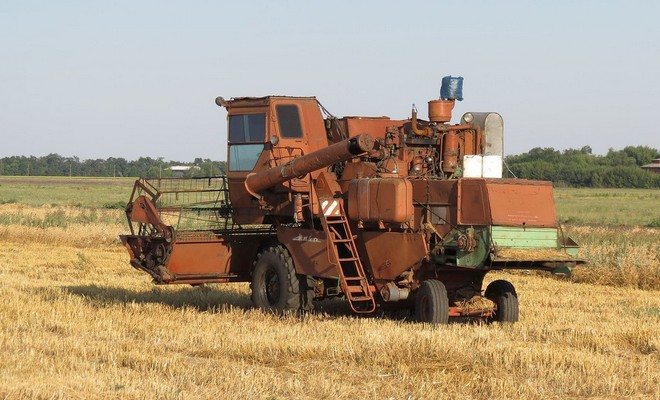

Устройство

Рассмотрим устройство комбайна Нива СК-5. Машина работает на дизельном двигателе ММЗ-Д.260.1, который имеет объем 7,12 л, применяется для выполнения разных сельхозработ. Мотор имеет высокую мощность и может работать в сложных условиях рельефа. ДВС имеет жидкостное охлаждение.

Расход топлива составляет 25 л за час работы.

Схема ходовой части включает 2 моста. Коробка передач 3-ступенчатая имеет 3 вала и комплект шестеренок. После того как будет включена передача, шестерня блокирует механизм. Когда выключается сцепление, освобождается диск муфты и вращение идет на коробку передач. На всех моделях Нивы имеется клиноременной привод.

Момент от двигателя передается на шкив КПП при помощи ремня. Этот процесс регулируется посредством вариатора. Управление комбайном осуществляется золотником гидрораспределителя, рукоятка которого выведена в кабину оператора. Когда нужно дать полный ход, ручку переводят вперед до упора. Когда требуется сбросить скорость, ручку отводят назад.

В кабине использованы материалы для обивки высокого качества. В результате стала лучше шумоизоляция, была модернизирована система вентиляции. На новых моделях можно установить кондиционер. Сиденье регулируется по вертикали и горизонтали. Имеются указатели давления масла, амперметр, тахометр барабана и др.

Установлен блок управления комбайном, его узлами и системами:

• барабаном;

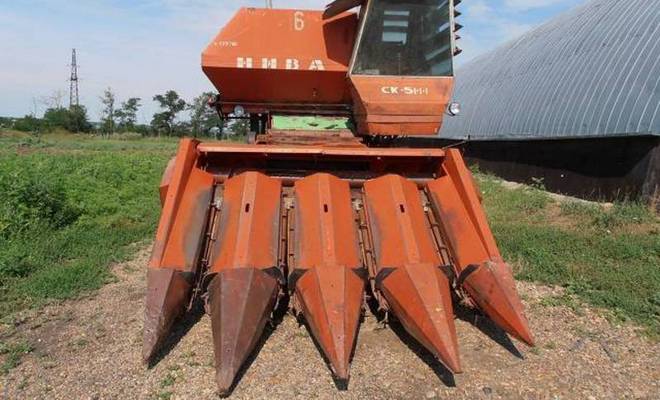

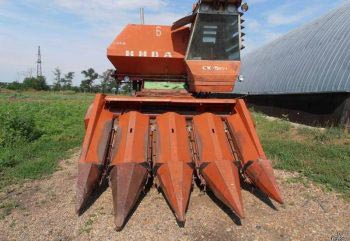

• кукурузной жаткой;
• подборщиком сеялки;
• сеялкой;
• измельчителем соломы;
• соломотрясом;
• шнеком;
• башмаками.

Управление ведущим мостом производится посредством гидравлики. Прямая связь между рулем и колесами отсутствует. В процессе принимает участие система патрубков и ГУР, по ним циркулирует топливо, которое подается насосом.

Жатка комбайна Нива СК-5 — одна из основных систем комбайна. Машина применяется для уборки кукурузы и других культур. Главными узлами жатки являются следующие:

1. Корпус, на который фиксируют рабочие устройства. Он соединен с наклонной камерой при помощи подвесок и шарниров. К данной конструкции смонтирована телескопическая передача с выходом на ножи. Высота среза регулируется башмаками.
2. Мотовило захватывает стебли и направляет их на шнек. Режущая кромка представляет собой ножевые пластины, которые двигаются в разные стороны. Сюда входят пластины трения и прижимные лопатки.
3. Шнек представляет собой цилиндр со спиральными лентами, которые при вращении перемещают стебли в середину.
4. Затем их подхватывает пальчик, направляющий все на плавающий транспортер. Конвейер с наклоном направляет зерно к молотилке.
5. Там имеется 2 вала: ведущий и ведомый.
6. Транспортировка осуществляется при помощи цепей.
7. Подборщик убирает стебли и передает их на жатку.

Платформа-подборщик

Для применения раздельной уборки урожая зерноуборочный комбайн Нива комплектуются подборщиками. Подборщик навешивается на специальную платформу шириной 4,1/5,0 м, состоящую из корпуса, шнека и проставки.

В состав подборщика входит транспортер, нормализатор и уравновешивающее устройство. Копирование рельефа почвы в продольном и поперечном направлениях обеспечивается шарнирной подвеской транспортера к платформе.

Производительность	т/ч	Соответствует производительности комбайна
Рабочая ширина захвата	м	2,75
Нагрузка на опорные колеса	Н	100
Потери при подборе зерновых колосовых не более	%	0,5
длина	мм	1315
ширина	мм	2736/3380
высота	мм	1035
Масса	кг	235/290

Измельчитель ПУН-5

Для уборки незерновой части зерновых колосовых, зернобобовых, крупяных культур, семенников трав и подсолнечника комбайн «Нива» агрегатируется измельчителем ПУН-5.

1. Сбор измельченной соломы с половой в сменную тележку, прицепленную к комбайну.
2. Сбор измельченной соломы с половой в постоянно прицепленную к комбайну тележку, используемую как копнитель большой емкости и разгружаемую на убираемом поле гидросистемой комбайна.
3. Сбор половы в тележку и укладка соломы в валок.
4. Сбор половы в тележку и разбрасывание измельченной соломы по полю.
5. Укладка соломы с половой в валок для последующего его подбора.
6. Разбрасывание измельченной соломы с половой по полю.

Характеристика                                       Ед. изм.  Значение

Тип приспособления	навесной
Масса	кг	696 ± 21
Обслуживающий персонал	чел.	1 (комбайнер)
Длина частиц измельченной соломы	мм	от 30 до 200
Расщепление соломы вдоль волокон	%	70
Гарантийная наработка	ч	280
Срок службы до списания	лет	9
диаметр	мм	600
шаг расположения ножей	мм	50
количество ножей	шт	46
частота вращения	об/мин.	2000

Копнитель

Копнитель предназначен для формирования копен незерновой части урожая и представляет собой камеру, образованную боковыми стенками, днищем, верхним перекрытием и клапаном. Для более полного использования емкости камеры копнитель оснащен механизмом уплотнения соломы — соломонабивателем и механизмом уплотнения половы — половонабивателем.

Для управления копнителем в полуавтоматическом или автоматическом режиме предназначены: механизм выгрузки копны, гидроавтоматическая система закрытия клапана и подъема днища, предохранительно-выгружающее устройство и электросигнализатор.

Днище представляет собой поворотную платформу, часть которой выполнена в виде пальцевой решетки. Под днищем установлены пружины, которые служат для удержания днища в вертикальном положении в момент схода копны.

Копнитель может навешиваться как на комбайны «Нива», так и комбайны «Енисей-1200» и его модификации.

Марка	54-8В
Емкость камеры (расчетная)	м3	9
Допустимая загрузка копнителя	кг, не более	250
Масса	кг	505



Ширина захвата жатки	м	4,1/5,0
Предварительные установки высоты среза	мм	50/100/130/180
Скорость срезов ножа	срезов/мин	904
Частота вращения мотовила	об/мин	16-42
Диаметр барабана	мм	600
Длина барабана	мм	1185
Частота вращения барабана, мin	об/мин	743
Частота вращения барабана, мax	об/мин	1260
Угол охвата подбарабанья	град.	146
Общая площадь подбарабанья	кв. м	0,93
Тип соломотряса	4 клавишный
Длина соломотряса	м	3,618
Площадь сепарации соломотряса	кв. м	4,34
Общая площадь решет	кв. м	2,42
Тип вентилятора очистки	пятилопастной
Частота вращения вентилятора очистки	об/мин	432-723
Тип двигателя	4-х тактный с турбонаддувом
Модель двигателя	Д-260.1
Производитель двигателя	Минский моторный завод
Мощность двигателя	кВт	114
Мощность двигателя	л.с.	155
Удельный расход топлива, номинальный	г/л.с. ч	162
Емкость топливного бака	л	300
Вместимость бункера зерна	куб. м	3
Высота выгрузки	мм	2600
Скорость разгрузки бункера	л/сек	не более 180 сек
Длина с жаткой в транспортном положении	мм	10920 (жатка 5 м)
Ширина в транспортном положении	мм	4130
Высота в транспортном положении	мм	3970
Масса без жатки/ с жаткой	кг	6637/8087 (жатка 5 м)

Назначение

Основное назначение комбайна – сборка урожая зерновых культур. Измененная модификация Нива СК5м1 способна справляться с уборкой кукурузы, бобовых растений, сои при установке вспомогательного оборудования.
В настоящее время комбайн применяется в небольших фермерских хозяйствах, которые обрабатывают малые площади. Данная техника вполне подходит для небольших угодий, где использование серьезных машин с высокой производительностью не целесообразно.

Принцип действия

Во время движения, вращающееся мотовило нагибает колосья. Режущее устройство их срезает, после чего они попадают на шнек. Подталкиваемые пальчиковым валом, стебли проходят наклонную камеру, а затем приемный битер и оказываются в барабане. Вместе с колосьями, могут попадаться лежащие на земле камни. Они отбиваются лопастями битера и падают в камнеуловитель.

Далее, масса колосьев протаскивается барабаном по деке. В это время, по ней ударяют бичи, из-за чего зерно проходит в донные отверстия. На бичах есть рифы, из-за чего удары получаются скользящие, а не прямые. Зерно так травмируется меньше. Из-за значительной скорости вращения (около 1000 об/мин), масса сильно разгоняется, уменьшаясь в толщине.

Дополнительно зерно освобождается после того, как колосья пройдут деку и ударятся о горизонтальную планку. В результате зерно вымолачивается из колосьев, но его пятая часть еще остается в соломе, которая отправляется на соломотряс. Полова, прошедшая через деку, уходит на очистительную доску.

На соломотрясе колоски, полова и свободное зерно распушиваются. Более тяжелые зерна и колоски падают на транспортерную доску.

Зерновой ворох поступает на стрясную доску. После чего — движется к пальчиковой решетке. Там зерно и другие мелкие частицы попадают на верхнее решето (в его начало), а крупные – на середину. Сквозь открытые на две трети жалюзи проходит зерно и небольшие колосья. Крупные, в свою очередь, уходят на удлинитель. Тогда как полова выдувается вентилятором в копнитель. Далее, зерно проходит сквозь жалюзи на скатную доску. А потом — на зерновой шнек. Колоски, через отбойный битер и колосовой шнек, отправляются на еще один обмолот.

Солома передается на копнитель. Там она уплотняется при помощи половонабивателя, уменьшаясь в объеме в 2 раза. После заполнения копна выгружается.

Важно! За годы производства было выпущено 1 млн 200 тыс штук — Джон Диру и не снилось.

Технические характеристики

Рассмотрим особенности и вес комбайна Нива СК-5, технические характеристики машины:

1. Двигатель комбайна — 4-тактный, 6-цилиндровый, дизельный с турбонаддувом.
2. Мощность двигателя — 155 л.с. зависит от массы агрегата.
3. Частота вращения барабана — 2900 об/мин.
4. Скорость разгрузки — 40 л/с.
5. Количество ножей — 64 шт.
6. Параметры объема бункера зависят от того, сколько весит собранный урожай(объем бункера зернового 54-6-1 – 3000 л).
7. Период обращения молотильного барабана комбайна Нива составляет 0,046 секунд.
8. Производительность по зерну (если отношение массы зерна к массе соломы равно 1:1,5) – 7,2 т/час.
9. Дорожный просвет – 380 мм.
10. Минимальный радиус поворота комбайна (по следу внешнего колеса) – 7,5 м.
11. Тип жатвенной части машины – фронтальная, с функцией копирования рельефа; с одноэксцентриковым мотовилом, оборудованным пружинными пальцами и пятью лопастями из железа; привод – ременный; ширина захвата – 4,1 м (марка ЖКС-4,1) и 5 м (марка ЖКС-5).

Общие свойства ростовской «Нивы»

Любой новый комбайн этой серии включает в себя основные элементы конструкции:

• кабина водителя (комбайнера);
• бункер для сбора урожая;
• накопитель соломы и мотовило;
• мотор, обеспечивающий передвижение машине.

По отзывам пользователей и заявлениям конструкторов плюсами такого оборудования являются следующие факторы:

• большая удельная производительность, которая поддерживается разумным балансом транспортеров различных типов;
• компактные габариты помогают использовать «Неву» на небольших пространствах, включая территории с уклонами;
• снижение потерь зерна обусловлено успешной конструкцией соломотряса;
• удаление соломы из накопителя осуществляется без вмешательства оператора в автоматическом режиме;
• легкость управления достигается благодаря установленному гидроусилителю руля, а также имеется возможность поднятия/опускания навесного оборудования;
• для водителя созданы максимально комфортные условия в кабине, где минимизирован уровень шума и обеспечено понижение вибраций за счет гашения.

Стоит учесть, что ремни на комбайн «Нива» для клиноременного вариатора следует своевременно менять, а также в период интенсивной уборки урожая не реже чем раз в три недели нужно проводить замену в гидроприводе масла.

Основными техническими характеристиками СК-5 являются:

• размеры машины в/ш/д – 4,1/3,93/7,6 м;
• вес комбайна Нива СК-5 составляет 7,4 т;
• бункер способен вместить 3 тыс. литров;
• важно не только, сколько весит комбайн, но и то, что его барабан, используемый в качестве молотильного механизма, вращается с частотой 2900 об/мин;
• когда он не стоит, то способен обеспечить выгрузку бункера на высоту до 290 см и делает это со скоростью 40 л/с;
• количество ножей – 64 шт.;
• жатка наибольшей шириной 5 м;
• в соломотрясе задействовано 4 клавиши;
• наклонная камера транспортер.

Передние колеса являются ведущими неповоротными, а сзади стоят поворотные неведущие колеса. Сельхозчасть машины приводится в движение за счет клиноременных вариаторных передач.

В автоматическом режиме осуществляется регулировка поступления зерновой массы, чтобы обеспечить оптимальное соотношение для скорости обмолота и поступательной скорости. Создан баланс скорости вращения коленвала и привода соломотряса.

Кабина и рулевое управление комбайна «Нива» СК-5

В старых моделях советского периода, условия в кабине комбайна были весьма, спартанские. Принудительная вентиляция хоть и присутствовала, была не способна спасти от жары, а о кондиционере тогда можно было только мечтать. Хотя нельзя не отметить что органы управления машиной располагались вполне удобно.

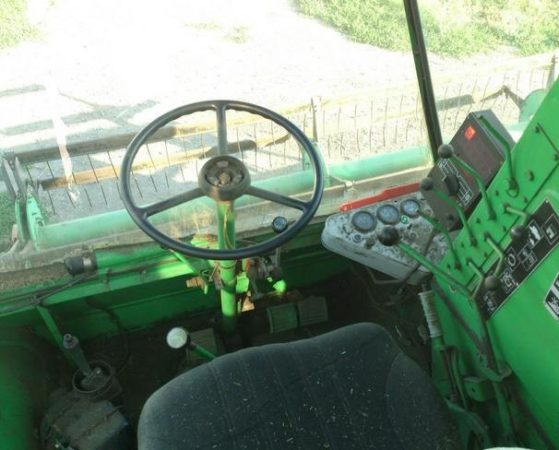

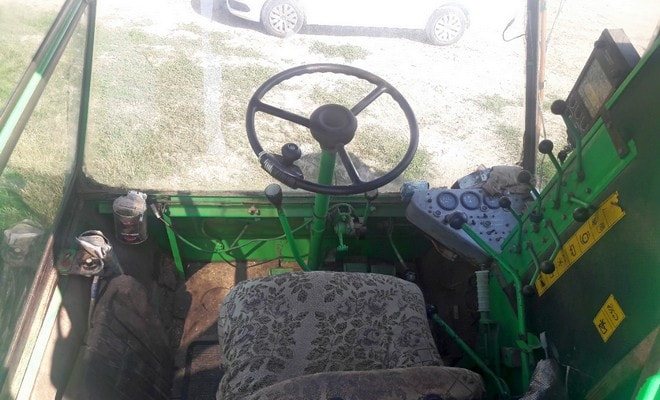

Рулевая колонка непосредственно перед оператором. В полу справа от колонки рычаг переключения передач, раздельные педали тормоза, педаль выгрузки копны, слева сцепление и стояночный тормоз. Справа от сиденья располагались рычаги и переключатели управления различными механизмами и системами комбайна: жаткой, молотилкой, выгрузкой бункера и т.д.

Сиденье подрессорено с регулировками по весу, в вертикальной и горизонтальной плоскости.

Стоит отметить, что в современных моделях комбайна кабина куда комфортнее. Обивка и звукоизоляция из современных, качественных материалов. Возможна установка кондиционера.

Рулевое управление.

Управляемые колеса на комбайне задние. Система управления полностью гидравлическая, с гидроцилиндром в рулевой трапеции.

Сколько весит комбайн Нива

Комбайн Нива СК-5 считается компактной уборочной машиной и имеет малые габариты и небольшой вес относительно аналогичных моделей. Рассмотрим весовые характеристики машины и основных навесных устройств, согласно паспорту.

• Комбайн Нива СК-5 с жаткой захватом 5 метров и навесным копнителем имеет конструкционную массу 8087±3% кг.
• Вес жатки ЖКС-4,1 (с захватом 4,1 м) – 1350 кг.
• Вес жатки ЖКС-5 (с захватом 5 м) – 1450 кг.
• Соответственно, чтобы понять, сколько весит комбайн Нива без жатки, необходимо вычесть значение массы навесного устройства из общего веса машины (данный параметр будет равен 6637±3% кг).
• Вес комбайна с жаткой ЖКС-5 и тележкой для перевозки навески – 8122±3% кг.
• Масса комбайна с капотом соломотряса – 7857±3% кг.
• Масса комбайна с капотом соломотряса и тележкой для перевозки навески – 7892±3% кг.
• Максимальный, включая зерно, вес (бункер объемом 3000 л) зерноуборочной машины во время работы – 10622±3% кг.

Двигатель комбайна «Нива» СК-5

Двигатель комбайна, как и любой другой техники, это его сердце. Он обеспечивает работу всех систем машины и ее движение. СК-5 оснащался пятью различными двигателями: СМД-17К, СМД-18К мощностью 100 л.с. и СМД-19К, СМД-20К, СМД-21 мощностью в 120 лошадей.

Все модели – это четырехтактные, четырехцилиндровые дизеля, рядного исполнения. Последние три модели из представленных выше с наддувом. Воздух перед подачей в турбину принудительно охлаждается, что позволило качественно сжигать большее количество топлива в цилиндре, значительно повысив мощность.

Современные «Нива-Эффект» имеют более мощный, 155-и сильный Д-260. Этот двигатель обладает меньшим расходом топлива и увеличенным эксплуатационным ресурсом. Двигатель имеет хороший запас крутящего момента, что обеспечивает надежную работу даже при больших нагрузках.

Вариатор комбайна

Привод клиноременный, то есть с передачей кручения от силовой установки на КПП посредством вариатора. Он работает на смену передаточного числа. За это отвечает диск ведущего блока, смещенный по оси гидроцилиндром. При перемещении диска в края ручей изменяется в ширину со смещением ремня глубже и уменьшением диаметра или на поверхность ручья с диаметральным увеличением. Управляют вариатором из операторской при движении золотниковой ручки гидравлического распределителя: прямо – максимальное ускорение, а обратно – минимальное.

Ходовая комбайна

Состоит из ведущего с ведомым мостов. Первый предполагает наличие:

• Муфты сцепки.
• КПП с тормозами.
• Дифференциала.
• Колес.
• Двух боковых редукторов.
• Коробки трансмиссионной.

Муфта закреплена на шкив приема приводного вала КПП. Управляемый муфтовый диск крепится на вал привода и придавливается дюжиной пружин выжимного диска к шкиву изнутри. Когда сцепление отключено, муфта передает кручение на КПП, сдавливая отжимные рычаги и освобождая управляемый диск. Трансмиссия оснащена шестернями с валами.

За переключение скорости отвечают две подвижные каретки. Одна за первую с задней, а другая за вторую с третьей. Обе крепятся к приводному валу и останавливаются при включенной передаче посредством блокировочного устройства. Ведомый мост представлен балкой, гидроцилиндровой трапецией, колесами, кулаками. Колесные полуоси шарнирно-шкворневые крепятся на торцах балки, а к ним ступицы коническими подшипниками.

Система гидравлики комбайна «Нива» СК-5

Комбайн имеет две гидравлические системы: основная и рулевого управления. Гидросистема обслуживающая рабочие элементы комбайна является основной. В состав ее входят: гидронасос НШ-32У, клапаны предохранительные, гидрораспределитель с семью выходами, двусторонний гидроцилиндр вариатора ходовой, по два гидроцилиндра на подъем жатки и мотовила. Гидравлическое управление очисткой воздуха, открытие копнителя, вибратором бункера.

В рулевой гидравлической системе: насос НШ-10Е, гидрораспределитель, насос-дозатор, силовой цилиндр. Гидробак на обе системы 14 л.

Расход топлива

Вместимость бака для топлива составляет 300 литров. Удельный расход топлива равен 162 г/л.с. ч.

Чем может комплектоваться

Техника может комплектоваться дополнительными механизмами для обработки кукурузных, бобовых, соевых полей. При желании на комбайн можно установить жатку или подборочную платформу.

Особенности уборки колосовых растений комбайном СК-5 «Нива»

При прямом комбайнировании уборка совмещается с обмолотом. Такой способ применяется в южных областях (Астраханская, Волгоградская, Саратовская, Ростовская и другие области юга России). Скашивание выполняется специальной косилкой, установленной на раме жатки.

Общий вид жатки с косилкой. Видно мотовило с приводом и косилка

Жатка не просто висит на раме комбайна. При скашивании зерновых она опирается на копирующие башмаки. Тогда высота среза по всей ширине остается постоянной. У башмаков разная высота от 50 до 180 мм. Используя специальные пружины, добиваются определенного усилия давления башмака на почву.

Совет # 2. Иногда возникает ситуация, когда скашивание нужно выполнять по рыхлому грунту или влажной почве. Перед башмаком набирается валик почвы, тормозящий перемещение вперед. В этом случае башмаки снимают, жатка висит на раме комбайна.

Особенности устройства жатки

Устройство жатки следующее:

1. Мотовило приподнимает полегшие стебли. Оно вращается в эксцентриковом механизме привода. Такое сложное движение лучше приподнимает полегшие хлеба.
2. Режущий аппарат – это пальцевый брус с одинарными пальцами. К ним приклепаны противорежущие пластины. Шарнирно-телескопическая передача приводит в движение нож.
3. Шнековый транспортер смещает срезанную массу к центру.
4. Пальцевый механизм, расположенный в центре направляет хлебную массу на наклонный транспортер.
5. Наклонный транспортер осуществляет подачу зерновых на молотильно-сепарирующее устройство, размещенное внутри комбайна.
6. Подборщик используется при раздельном комбайнировании, когда выполняется скашивание в валок, а через несколько дней подбор молотьба хлеба.

Типы жаток, используемых на комбайне СК-5 «Нива»

Комбайн СК-5 «Нива» оснащается разными типами жаток.

Тип жатки	Ширина захвата	Убираемые сельхозкультуры и вид уборки
ЖВН-6А	6	Пшеница, рожь, ячмень, овес при прямом комбайнировании
ЖШН-6	6	Пшеница, рожь, ячмень, овес при раздельном комбайнировании, формирует валок, в котором колосья размещаются в верхней части
ЖНС-6-12	Пшеница, рожь, ячмень, овес при раздельном комбайнировании, формирует валок, в котором колосья размещаются в верхней части. Один валок формируется с двух проходов комбайна
ЖВР-10	10	Скашивание изреженных хлебов
ЖРБ-4,2	4,2	Бобовые и крупяные культуры, семенники трав, полеглые стебли, зеленый горошек, гречиха.
ЖНУ-4	4	Бобовые культуры, рис, семенники трав, гречиха
ППК-4	4	Уборка кукурузы
КМС-4	4	Уборка кукурузы

Общий вид жатки ППК-4, используемой для уборки кукурузы. Видны специальные колосники, направляющие стебли кукурузы на наклонный транспортер

Возможные ошибки при скашивании зерновых:

1. Неправильный подбор скорости вращения мотовила. В результате верхняя часть отбрасывается сильно вперед, что нарушает условия резания стеблей. Регулирование выполняют на ходу, внимательно наблюдая за ходом процесса уборки.
2. Использование жаток ЖВН-6А или ЖШН-6 на разреженных хлебах. Получаемый валок имеет слишком малую удельную массу. Производительность на обмолоте крайне низкая.

Подборщик для жаток бывает двух типов: барабанный и полотенно-транспортерный подборщик.

Барабанный подборщик имеет барабан длиной 3 м. Пальцы барабана подают массу на шнек, а затем она перемещается на наклонный транспортер.

Полотенно-транспортерный подборщик – это резинометаллическое устройство, осуществляющее сбор и подачу массы на транспортер наклонного типа. Наибольшее распространение получил полотенно-транспортерный подборщик.

При регулировке режима работы полотенно-транспортерного подборщика устанавливают скорость на 20-30 % выше линейной скорости движения комбайна.

Жатки зерноуборочных комбайнов отечественного производства взаимозаменяемые, поэтому поиск комплектующих можно производить не только для СК-5, а также и для других комбайнов, например, «Енисей – 1200».

Ошибка при регулировке скорости работы подборщика – это слишком высокая скорость по отношению к линейной скорости сельхозмашины (более 30 %). Это ведет к разрыву валков и выбиванию зерна раньше поступления на молотильно-сепарирующий аппарат.

Наклонный транспортер является неотъемлемым элементом жатки. Его планки перемещают хлебную массу по плоской поверхности корпуса, направляя ее в молотильно-сепарирующее устройство.

Модификации

Самоходный комбайн Нива СК-5 старого образца 1970 года в настоящее время не производятся. Постоянно выпускаются новые модели Нивы. Существуют такие модификации:

1. СК-5А оснащен ДВС мощностью 120 л.с.
2. СК-5АМ — мощность 140 л.с., коробка трансмиссии в данной конструкции перемещена влево.
3. У модели СК-5М-1 гидростатическая трансмиссия.

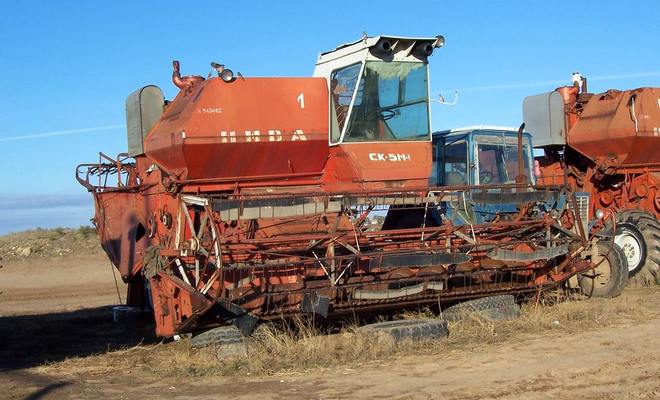

4. СКП-5МЭ-1 характеризуется смешанным полугусеничным ходом. Зерноуборочный комбайн «Нива Эффект» приспособлен для работы на грунтах с повышенной влажностью.
5. СКК-5 используется в течение всего года. Способен работать на уклоне до 30°. Была создана модель комбайна для разделения тыквы на мякоть и семечки. Эта модификация является переделкой серийного экземпляра.

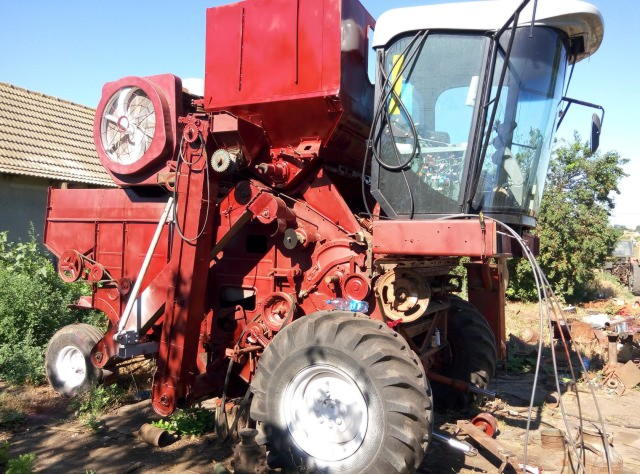

Переоборудование комбайнов «Нива» на гидростатику – вторая жизнь устаревших сельхозмашин

Ни для кого не секрет, что ходовой вариатор, которым оснащаются все из выше перечисленных модификаций «Нива» — наиболее уязвимая и изнашиваемая часть комбайна. При интенсивной уборке ресурса этой запчасти едва хватает на сезон, что создает неудобства в работе.

По последним оценкам, гидравлический ход имеет ряд «плюсов»:

• большая скорость работы и передвижения;
• плавность переключения коробки передач;
• износостойкость.

В сравнении с приобретением нового комбайна, такая переделка «Нивы» обойдется в разы дешевле.

Для того, чтобы произвести капитальный ремонт ходовой части и установить гидростатику, понадобятся:

• гидрокомплект – насос и гидромотор;
• гидравлические шланги;
• радиатор масляного типа;
• фильтр с вакуумметром;
• расходные материалы;
• гидроемкость;
• тросы;
• первичный вал.

Ввиду сложности такого процесса лучше отказаться от переделки своими руками и обратиться к квалифицированным специалистам.

Эксплуатация

За несколько десятилетий эксплуатации этих машин в нашей стране и странах СНГ накопился огромный опыт эксплуатации. Мы просто обязаны применить его для нашего анализа. Посмотрим что пишут о «Ниве» опытные комбайнеры.

1. Работаю на «Ниве» вот уже много лет, за год нарабатываю от 300 до 400 Га в год. Из них 200 своих, остальное колымы. Жатка 5-и метровая, двигатель не турбированый. За день получается примерно 14-15 Га за смену 12 часов. Многие называют такой объем для Нивы невозможным, но это вполне реально, хотя не легко конечно. Поставил кондиционер, стало гораздо легче. А из существенных недостатков только износ ремней, но их замена не составляет большого труда.
2. У меня объем не большой, 40 Га, убираю не торопясь за три дня. Приобретал 3 года назад, когда надоело нанимать каждый год комбайн со стороны, а это та еще нервотрепка. Хоть и работает она у меня 3-4 дня в году, зато душа спокойна, а это дорогого стоит. А вот Ниву я брал как раз совсем за небольшие деньги, которые уже давно окупились. Техника старенькая, и руки частенько прикладывать приходится, но свое дело делает без нареканий. А вообще если все делать вовремя то машина по сути не убиваемая.

Теперь разберем преимущества и недостатки:

Обслуживание: ремонт и доработки

Перед каждым сбором урожая при помощи комбайна СК Нива рекомендуется проводить его обслуживание и ремонт. Комплектующие элементы для агрегата производит изготовитель. Ремонт своими руками не займет много времени. Нужно подобрать необходимые запчасти и детали.

Основная нагрузка во время работы приходится на детали жатвенного узла. Агрегат можно модернизировать. На Ниву можно устанавливать более современные детали, чтобы агрегат лучше работал.

Гидравлическая система требует применения качественного масла. Все узлы и системы должны быть хорошо соединены. Герметичность конструкции предотвратит проникновение воздуха. Проверка, регулировка и ремонт комбайна позволят избежать выхода из строя основных узлов агрегата во время работы.

Могут осуществляться различные переделки этой модели. Можно разгрузить коленвал, для этого надо шкив нацепить на носок. Можно добавить гидробак на 60 л, установить фильтры. Мастера также приваривают раму под насос и привязывают ее к месту крепления мотора.

Приобретение сельхозтехники

Большинство моделей Нива СК-5, доступных для покупателей, выпущены достаточно давно. При этом все эксплуатационные огрехи видны на большинстве аппаратов. Покупая подержанное оборудование, стоит обращать внимание на раму, так как конструкция не должна быть гнилой.

Через боковые лючки удастся досмотреться до состояния барабанов. Важно проконтролировать состояние подбарабанья и бичей молотилки. Снизу не допускаются обильные очаги коррозии. Перед покупкой нужно запустить мотор и выявить его возможные недостатки, а также проконтролировать состояние ремней вариатора.

Новые модели обойдутся покупателям в 1,3-1,4 млн. за штуку. Подержанную технику удастся получить даже за цену от 150-200 тысяч. За белее низкую стоимость будут предлагать лишь разукомплектованное оборудование.

Многие предпочитают воспользоваться приобретением новых комбайнов в лизинг. Этот тип покупки становится более распространенным для сельхозтехники.

Как правильно выбрать зерноуборочный комбайн?

Для того чтобы приобретение этой сельхоз техники не стало напрасной тратой денег, необходимо ориентироваться на следующие критерии:

• величину обрабатываемых площадей – для небольшого хозяйства подойдет зерновой мини комбайн, такой как «Вольво» ВМ-800 или один из японских от . Эти малогабаритные устройства стоят они в разы дешевле классических комбайнов, просты в ремонте и обслуживании. Нередко встречаются в самодельных вариантах, сделанных своими руками на основе мини тракторов и прочей мелкогабаритной техники. Для средних и крупных землевладений лучше остановиться на современных зерноуборщиках отечественного или зарубежного производства;
• производительность работы;
• ширину захвата жатки;
• потери во время молочения зерна – они не должны превышать 1 %;
• качество и чистоту убранных семян;
• ремонтопригодность и доступность запчастей на ту или иную модель техники;
• бренд изготовителя – рейтинги прошлых годов показывают, что лучшими зерноуборщиками выступают «Class» Tucano-570, 2 модели от американской торговой марки «New Holland» — CX6090 и TC5.90, «Case» IH Axial-Flow 9240, «Palesse» GS12. Все они оборудованы мощными двигательными системами с потенциалом свыше 300 л.с. и адаптированы к климатическим условиям всего Евро-Азиатского континента.

Этапы утилизации комбайнов

Согласно государственному стандарту, при поломке сельскохозяйственной техники, необходимо подготовить соответствующую документацию и правильно произвести утилизацию. Переработка сломанной сельхозтехники невозможна без специализированного оборудования, а оформить всю документацию обычно сложно.

Отзывы

Пользователи техникой отмечают трудное трогание с места на мягких грунтах с наполненным бункером. Механизаторам нравится простота замены множества узлов, и поэтому простой при эксплуатации в полевых условиях почти не случается. Многие отмечают быструю окупаемость техники.
